Aufbauanleitung / assembly instructions mod. 1133 - 1134
1x
SW13
8x M8
1. Montagematerial
1. fitting material
85 mm
3. Je zwei Stehbolzen in die Enden der Alumini-
umprofile einführen und im Abstand von 85 mm
und 135 mm einführen.
3. Stick into each end of the aluminium tube two
stud bolts. The distance to the end of the tube
must be 85 mm and 135 mm.
1133 - 1134
8x
M8 x 30
8x
30 x 10,5
135 mm
M8 x 30
2. Den Oberbau auspacken und umgedreht auf
gepolsterten Montageböcken ablegen.
Die Auszüge etwa 50 mm herausziehen.

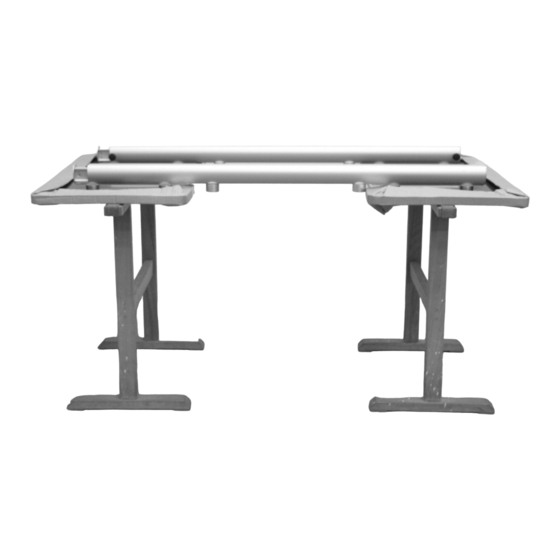

2. Unpack the table-base and put it upside down
onto padded assembling trestles.
Pull out both extensions 50 mm.
SW13
4. Die Unterbau-Bügel auf die Stehbolzen auf-
stecken und mit den Unterlegscheiben und den
Muttern fixieren.
Den Unterbau nun wenden.
4. Stick the base-frames onto the stud bolts. Fix
them by washers and screw nuts.
Turn the base.
1 / 4
30 x 10,5
M8
Änderungsdatum: 14.04.16
Advertisement
Related Manuals for Venjakob 1133
Summary of Contents for Venjakob 1133
- Page 1 Aufbauanleitung / assembly instructions mod. 1133 - 1134 M8 x 30 SW13 8x M8 30 x 10,5 1. Montagematerial 2. Den Oberbau auspacken und umgedreht auf 1. fitting material gepolsterten Montageböcken ablegen. Die Auszüge etwa 50 mm herausziehen. 2. Unpack the table-base and put it upside down onto padded assembling trestles.
- Page 2 7. Make sure that red dots on the main glass and on one extension-glass are on one side, while taking the main glass onto the base. The 4 metals of the main glass must stick into the aluminium-sockets of the base. 2 / 4 1133 - 1134 Änderungsdatum: 14.04.16...
- Page 3 4 aluminium-sockets until the hight of main glass and the extension glasses are on one level. 10. Fertiger Tisch. 11. Fertiger Tisch, ausgezogen. 10. Finished table. 11. Finished table, pulled out. 3 / 4 1133 - 1134 Änderungsdatum: 14.04.16...
- Page 4 And the extension might stuck while raising. Please oil the metal arms of the extensions after a while to archieve a better raising function of the extension. 4 / 4 1133 - 1134 Änderungsdatum: 14.04.16...
