User Manual
Benutzerinformation
Oven
Backofen
LBN1113X

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Leonard LBN1113X

Summary of Contents for Leonard LBN1113X

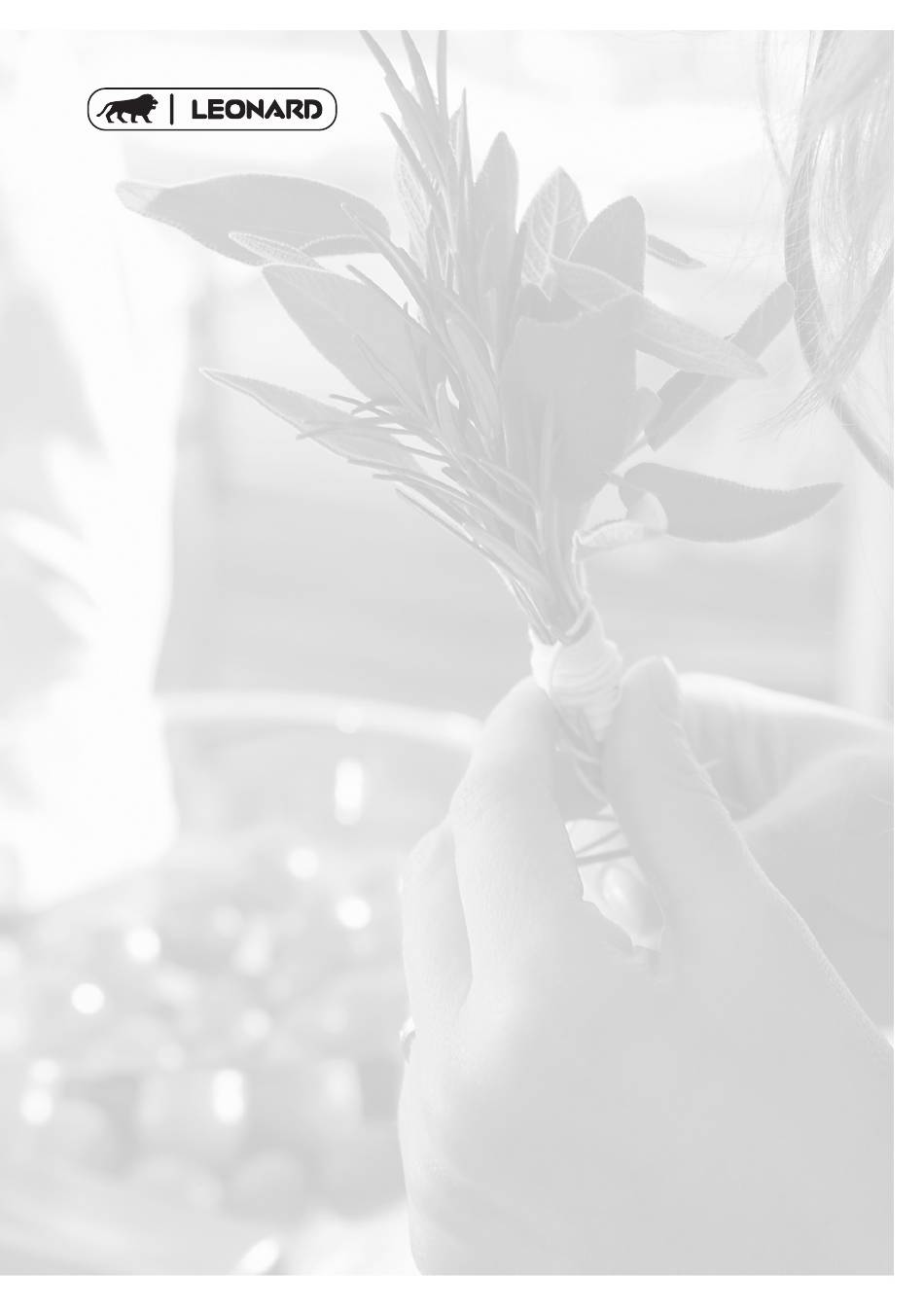

  • Page 1 User Manual Benutzerinformation Oven Backofen LBN1113X...

  • Page 2: Table Of Contents

    2 Leonard CONTENTS Safety information Using the accessories Safety instructions Additional functions Installation Hints and tips Product description Care and cleaning Before first use Troubleshooting Daily use Energy efficiency Subject to change without notice. VISIT OUR WEBSITE TO: Get usage advice, brochures, trouble shooter, service and repair information: www.leonard-hausgeraete.de/support...

  • Page 3: Safety Instructions

    Leonard 3 If the appliance has a child safety device, it should be • activated. Children shall not carry out cleaning and user maintenance • of the appliance without supervision. General Safety Only a qualified person must install this appliance and •...
  • Page 4 4 Leonard • Keep the minimum distance from other • All electrical connections should be appliances and units. made by a qualified electrician. • Before mounting the appliance, check if • The appliance must be earthed. the oven door opens without restraint.
  • Page 5 Leonard 5 • Open the appliance door carefully. The use of ingredients with alcohol can Cable types applicable for installation or cause a mixture of alcohol and air. replacement for Europe: • Do not let sparks or open flames to...

  • Page 6: Installation

    6 Leonard • Before maintenance, deactivate the to withstand extreme physical appliance and disconnect the mains conditions in household appliances, plug from the mains socket. such as temperature, vibration, • Make sure the appliance is cold. There humidity, or are intended to signal...

  • Page 7: Product Description

    Leonard 7 (*mm) min. 550 min. 560 Securing the oven to the cabinet PRODUCT DESCRIPTION General overview Control panel Power lamp / symbol Knob for the heating functions Control knob (for the temperature) Temperature indicator / symbol Air vents for the cooling fan...

  • Page 8: Before First Use

    8 Leonard BEFORE FIRST USE 1. Set the function . Set the maximum WARNING! Refer to Safety temperature. chapters. 2. Let the oven operate for 1 hour. Set the time before you use the oven. 3. Set the function . Set the maximum temperature.

  • Page 9: Using The Accessories

    Leonard 9 How to set: Heating function The oven door should be closed during cooking so that the function is not interrupted and the oven operates with the Step 1 Turn the knob for the heating highest energy efficiency possible.

  • Page 10: Hints And Tips

    10 Leonard turns on again automatically when the temperature drops. HINTS AND TIPS To prevent too much smoke in the oven WARNING! Refer to Safety during roasting, add some water into the chapters. deep pan. To prevent the smoke condensation, add water each time after it Cooking recommendations dries up.
  • Page 11 Leonard 11 CAKES (°C) (min) Biscuits, preheat the 20 - 30 Baking tray empty oven Meringues 90 - 120 Baking tray Buns, preheat the 15 - 20 Baking tray empty oven Choux pastry, preheat 25 - 35 Baking tray the empty oven...
  • Page 12 12 Leonard MEAT MEAT (°C) (min) (°C) (min) Beef 50 - 70 Whole turkey, use 210 - 240 the first shelf po‐ Pork 90 - 120 sition Veal 90 - 120 Whole duck 120 - 150 English roast beef, 44 - 50...
  • Page 13 Leonard 13 GRILL (kg) (min) (min) 1st side 2nd side Pork chops, 4 pieces 12 - 16 12 - 14 Chicken, half, 2 30 - 35 25 - 30 Kebabs, 4 10 - 15 10 - 12 Chicken breast, 4 pieces...
  • Page 14 14 Leonard (°C) (min) Pizza, frozen, wire shelf 35 - 40 0.35 kg Swiss roll baking tray or dripping 30 - 40 Brownie baking tray or dripping 30 - 40 Soufflè, 6 pieces ceramic ramekins on 30 - 40 wire shelf...
  • Page 15 Leonard 15 (°C) (min) Vegetarian ome‐ pizza pan on wire shelf 30 - 45 lette Mediterranean baking tray or dripping 35 - 40 vegetables, 0.7 Information for test institutes Tests according to IEC 60350-1. (°C) (min) Small Conven‐ Baking 20 - 30...

  • Page 16: Care And Cleaning

    16 Leonard (°C) (min) Beef Grill Wire max. 20 - 30 Put the wire burger, shelf shelf on the third level and the pieces, dripping dripping pan on 0.6 kg the second level of the oven. Turn the food halfway through the cooking time.
  • Page 17 Leonard 17 How to remove and install: Door The oven door has two glass panels. You can remove the oven door and the internal glass panel to clean it. Read the whole "Removing and installing door" instruction before you remove the glass panels.

  • Page 18: Troubleshooting

    18 Leonard When installed correctly the door trim clicks. Make sure that you install the internal glass panel in the seats correctly. How to replace: Lamp WARNING! Risk of electric shock. The lamp can be hot. Before you replace the lamp:...

  • Page 19: Energy Efficiency

    ......... Serial number (S.N.) ......... ENERGY EFFICIENCY Product Information and Product Information Sheet* Supplier's name Leonard Model identification LBN1113X 944064952 Energy Efficiency Index 94.9 Energy efficiency class Energy consumption with a standard load, conventional 0.75 kWh/cycle mode Number of cavities...
  • Page 20 20 Leonard Keep breaks between baking as short as Keep food warm possible when you prepare a few dishes Choose the lowest possible temperature at one time. setting to use residual heat and keep a meal warm. Residual heat When the cooking duration is longer than...

  • Page 21: Sicherheitshinweise

    Leonard 21 INHALTSVERZEICHNIS Sicherheitshinweise Verwendung des Zubehörs Sicherheitsanweisungen Zusatzfunktionen Montage Tipps und Hinweise Gerätebeschreibung Reinigung und Pflege Vor der ersten Inbetriebnahme Fehlersuche Täglicher Gebrauch Energieeffizienz Änderungen vorbehalten. BESUCHEN SIE UNSERE WEBSITE, UM: Anwendungshinweise, Prospekte, Fehlerbehebungs-, Service- und Reparatur-Informationen zu erhalten: www.leonard-hausgeraete.de/support...
  • Page 22 22 Leonard WARNUNG: Halten Sie Kinder und Haustiere während des • Betriebs oder der Abkühlphase vom Gerät fern. Die zugänglichen Geräteteile werden beim Betrieb sehr heiß. Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, • empfehlen wir, diese einzuschalten. Kinder dürfen keine Reinigung und Wartung ohne •...

  • Page 23: Sicherheitsanweisungen

    Leonard 23 SICHERHEITSANWEISUNGEN Montage Breite der Geräte‐ 558 mm WARNUNG! Die Montage des rückseite Geräts darf nur von einer Gerätetiefe 561 mm qualifizierten Fachkraft durchgeführt werden. Geräteeinbautiefe 540 mm • Entfernen Sie das gesamte Tiefe bei geöffneter 1007 mm Verpackungsmaterial.
  • Page 24 24 Leonard dem Gerät nicht berührt oder in ihre Nähe gelangt, insbesondere wenn das Gesamtleistung Kabelquerschnitt Gerät eingeschaltet oder die Tür heiß (mm²) ist. Maximal 1380 3 x 0.75 • Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile...
  • Page 25 Leonard 25 Reinigung und Pflege • Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit WARNUNG! Verletzungs-, entflammbaren Produkten benetzt sind, Brandgefahr sowie Risiko von in das Gerät und stellen Sie solche Schäden am Gerät. nicht in die Nähe oder auf das Gerät.

  • Page 26: Montage

    26 Leonard Service • Trennen Sie das Gerät von der Stromversorgung. • Wenden Sie sich zur Reparatur des • Schneiden Sie das Netzkabel in der Geräts an den autorisierten Nähe des Geräts ab, und entsorgen Kundendienst. Sie es. • Verwenden Sie ausschließlich •...

  • Page 27: Gerätebeschreibung

    Leonard 27 Befestigung des Ofens am Möbel GERÄTEBESCHREIBUNG Gesamtansicht Bedienblende Betriebskontrolllampe/-symbol Einstellknopf für die Ofenfunktionen Einstellknopf (für die Temperatur) Temperaturanzeige/-symbol Lüftungsöffnungen für das Kühlgebläse Heizelement Lampe Einschubebenen Zubehör • Backblech Für Kuchen und Plätzchen. • Kombirost Für Kochgeschirr, Kuchenformen, Braten.

  • Page 28: Täglicher Gebrauch

    28 Leonard Vorheizen 4. Lassen Sie den Backofen 15 Minuten lang eingeschaltet. Heizen Sie den leeren Backofen vor der 5. Schalten Sie den Backofen aus und ersten Inbetriebnahme vor. lassen Sie ihn abkühlen. Das Zubehör kann heißer werden als bei 1.

  • Page 29: Verwendung Des Zubehörs

    Leonard 29 Einstellung: Ofenfunktion Schritt Drehen Sie nach Beendigung des Garvorgangs die Knöpfe in Schritt Drehen Sie den Backofen-Ein‐ die Aus-Position, um den Back‐ stellknopf auf eine Ofenfunkti‐ ofen auszuschalten. Schritt Drehen Sie den Wahlknopf, um die Temperatur auszuwählen. VERWENDUNG DES ZUBEHÖRS Einsetzen des Zubehörs...

  • Page 30: Tipps Und Hinweise

    30 Leonard TIPPS UND HINWEISE Um die Rauchbildung beim Braten im WARNUNG! Siehe Kapitel Backofen zu vermindern, geben Sie etwas Sicherheitshinweise. Wasser in die Brat- und Fettpfanne. Um die Kondensierung des Rauchs zu Garempfehlungen vermeiden, geben Sie jedes Mal, wenn das Wasser verdampft ist, erneut Wasser Der Backofen hat vier Einschubebenen.
  • Page 31 Leonard 31 KUCHEN (°C) (Min.) Kekse, Heizen Sie 20 – 30 Backblech den leeren Backofen Baiser 90 – 120 Backblech Brötchen, Heizen Sie 15 – 20 Backblech den leeren Backofen Brandteiggebäck, Hei‐ 25 – 35 Backblech zen Sie den leeren Backofen vor Törtchen...
  • Page 32 32 Leonard OBST‐ FLEISCH KUCHEN (°C) (Min.) (°C) (Min.) Lasagne 25 – 40 Schweinshaxe, 2 100 – Stück Cannelloni 25 – 40 Lammkeule 110 – Yorkshire-Pud‐ 20 – 30 ding, 6 Puddingfor‐ men, Heizen Sie Hähnchen, ganz 70 – 85 den leeren Back‐...
  • Page 33 Leonard 33 GRILL (kg) (Min.) (Min.) Erste Seite Zweite Seite Filetsteaks, 4 Stück 12 - 15 12 - 14 Rindersteak, 4 Stück 10 - 12 6 - 8 Würstchen, 8 12 - 15 10 - 12 Schweinekoteletts, 4 Stück 12 - 16 12 - 14 Hähnchen, halbiert, 2...
  • Page 34 34 Leonard (°C) (Min.) Brötchen, süß, Backblech oder tiefes 35 - 40 12 Stück Blech Brötchen, 9 Backblech oder tiefes 35 - 40 Stück Blech Pizza, gefroren, Kombirost 35 - 40 0,35 kg Biskuitrolle Backblech oder tiefes 30 - 40...
  • Page 35 Leonard 35 (°C) (Min.) Mürbeteigplätz‐ Backblech oder tiefes 40 - 50 chen, 20 Stück Blech Törtchen, 8 Backblech oder tiefes 20 - 30 Stück Blech Gemüse, po‐ Backblech oder tiefes 35 - 40 chiert, 0,4 kg Blech Vegetarisches Pizzapfanne auf Kom‐...

  • Page 36: Reinigung Und Pflege

    36 Leonard (°C) (Min.) Toast, 4 Grill Kombi‐ Max. 2 - 4 Minuten Backofen 3 Min. rost auf der ers‐ vorheizen. Stück ten Seite, 2 - 3 Minuten auf der zweiten Seite Hambur‐ Grill Kombi‐ Max. 20 - 30 Kombirost in die...
  • Page 37 Leonard 37 Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trocknen. Feuchten Sie ein weiches Tuch mit warmem Wasser und einem milden Reinigungsmittel an. Reinigen Sie die Zubehörteile nicht im Geschirr‐ spüler. Reinigen Sie das Zubehör mit Antihaftbeschichtung nicht mit Scheuermitteln Zubehör...
  • Page 38 38 Leonard 90° Schritt Reinigen Sie die Glasscheiben mit Wasser und Spülmittel. Trocknen Sie die Glas‐ scheiben sorgfältig ab. Reinigen Sie die Glasscheiben nicht im Geschirrspüler. Schritt Setzen Sie nach der Reinigung die Glasscheibe und die Backofentür ein Bei korrektem Einbau macht die Türabde‐...

  • Page 39: Fehlersuche

    Wir empfehlen, hier folgende Daten zu notieren: Modell (MOD.) ......... Produktnummer (PNC) ......... Seriennummer (S.N.) ......... ENERGIEEFFIZIENZ Produktinformationen und Produktdatenblatt* Herstellername Leonard Modellidentifikation LBN1113X 944064952 Energieeffizienzindex 94.9 Energieeffizienzklasse Energieverbrauch bei Standardbeladung, Ober-/Unter‐ 0.75 kWh/Programm hitze Anzahl der Garräume Wärmequelle Strom...
  • Page 40 40 Leonard Fassungsvermögen 56 l Backofentyp Einbau-Backofen Gewicht 24.9 kg * Für die Europäische Union gemäß EU-Richtlinien 65/2014 und 66/2014. Für die Republik Weißrussland gemäß STB 2478-2017, Anhang G; STB 2477-2017, Anlagen A und B. Für die Ukraine gemäß 568/32020.
  • Page 44 867348701-B-262020...

This manual is also suitable for:

944064952
