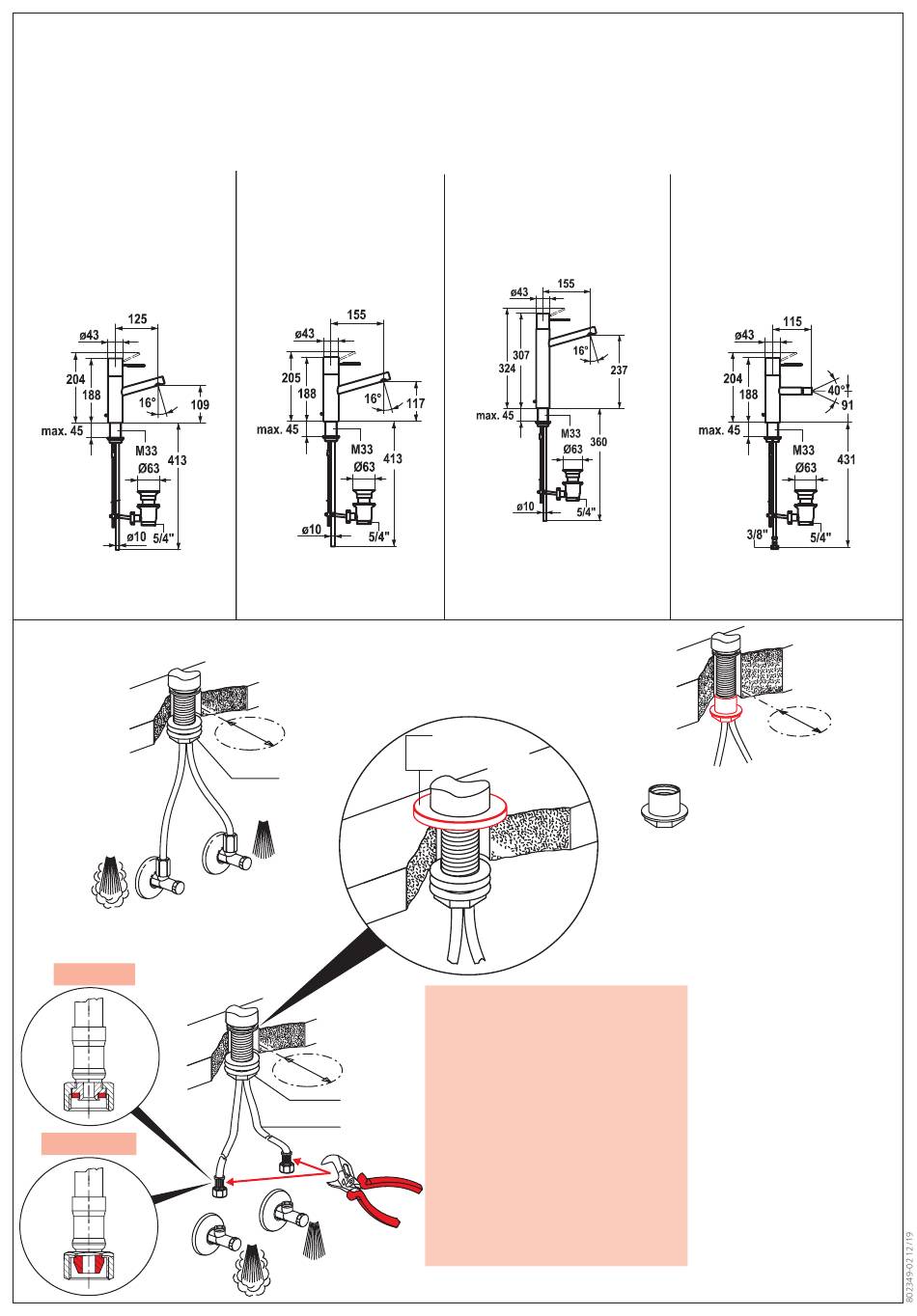

Masse
Dimensions
Dimensioni
Dimensiones
Dimensions
12.151.042
12.151.052
Montage
Montage
Montagio
Montaje
Installation
EU/AUS
USA/CAN
12.151.043
12.151.053
ø35mm /
1 3/8"
Z.536.051.000
Z.536.051.700
S36
Beim Anschliessen zwingend
gemäss Abbildung
oberhalb der Mutter gegenhalten!
ø35mm /
Pour le raccordement, il est impératif
1 3/8"
d'appliquer une force contraire au-dessus
S36
de l'écrou (voir illustration)!
Radius min.
Eseguire il collegamento sopra il
= 50mm / 2"
dado secondo la figura.
Al conectar, sujetar por encima de la
tuerca siguiendo exactamente el dibujo
Hold above the nut during installation
as shown in the illustration.
12.151.093
12.151.393
Z.503.315
13.151.041
ø36mm /
1 7/16"
Verlängerungsmutter L= 40mm
Ecrou allongé L= 40mm
Dado prolungato L= 40mm
Tuerca de prolongación L= 40mm
Extension nut L= 40mm / 1 1/2"
