Wiringkit
D
Einbauanleitung
GB
Installation instructions
F
Consignes de montage
NL
Montagehandleiding
DK
Montagevejledning
N
Monteringsinstruksjon
S
Installationsanvising
FIN
Asennusohje
I
Intruzioni per il montaggio
E
Instrucciones de montaje
P
Instuções de montagem
GR
Οδηγίες εγκατάστασης
CZ
Návod k montáži
SLO
Navodilo za vgradnjo
SK
Montážny návod
PL
Instrukcja montazu
TR
Montaj talimatı
H
Beépítési útmutató
HR
Upute o ugradnji
BUL
инструкции за монтаж
RO
Instrucțiuni de montaj
RU
Инструкция по монтaжу и устaновке
LT
Montavimo informacija
LV
lemontešanas pamaciba
EST
Paigaldusjuhend
87502123 / 25.10.2018 /
Änderungen vorbehalten
716701
HYUNDAI / KIA
• Tucson
• Sportage QL
07/15
01/16
brink.eu
Seite 1/15
Advertisement
Related Manuals for Brink Wiringkit 716701

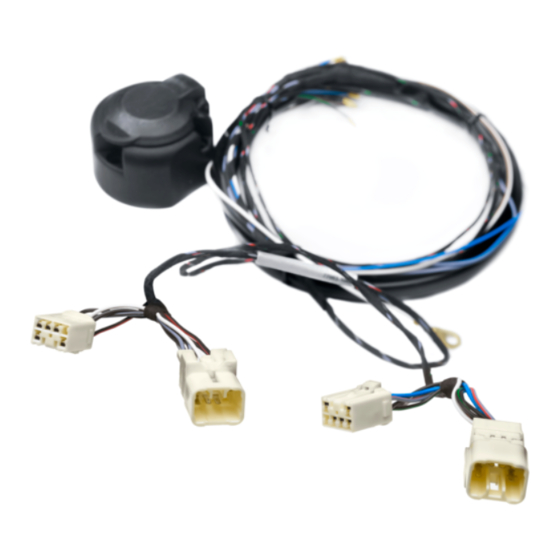

Summary of Contents for Brink Wiringkit 716701
- Page 1 Návod k montáži Navodilo za vgradnjo Montážny návod Instrukcja montazu Montaj talimatı Beépítési útmutató Upute o ugradnji инструкции за монтаж Instrucțiuni de montaj Инструкция по монтaжу и устaновке Montavimo informacija lemontešanas pamaciba Paigaldusjuhend brink.eu 87502123 / 25.10.2018 / Änderungen vorbehalten Seite 1/15...
- Page 2 Der Einbau dieses Elektrosatzes muß von einer Fachwerkstatt Bei Anhängern ohne Nebelschlussleuchte sollte diese nachgerüstet oder einer entsprechend qualifizierten Person durchgeführt werden. werden. Vor Beginn aller Montagearbeiten unbedingt die Für technische bzw. elektronische Änderungen, welche nach erstmaliger Einbauanleitung komplett durchlesen. Nach Einbau des Elektrosatzes ist Inbetriebnahme des Elektrosatzes vom Fahrzeughersteller durchgeführt die Einbauanleitung den Serviceunterlagen des Fahrzeuges beizulegen! werden und beispielsweise zu Fehlfunktionen der Anhängersteckdose...
- Page 3 7-11 3-5, 12-24 27-29 87502123 / 25.10.2018 / Änderungen vorbehalten Seite 3/15...
- Page 4 Werkzeuge - Tools - Outils - Utensile - Herramientas - Werktuigen ACHTUNG! ATTENTION! ATTENTION! ATTENZIONE! ¡ATENCION! ATTENTIE! Die Kühlerleistung des Fahr- The vehicle's cooling capacity peut s’avérer nécessaire La capacità di ra reddamento ¡Es posible que haya que koelvermogen zeuges muß bei Nachrüstung may have to be increased d’augmenter la puissance du del veicolo, quando si applica...
- Page 5 Tucson Sportage NUR/ONLY Tucson 87502123 / 25.10.2018 / Änderungen vorbehalten Seite 5/15...
- Page 6 Tucson OPTION 1 Sportage OPTION 1 25 mm OPTION 2 87502123 / 25.10.2018 / Änderungen vorbehalten Seite 6/15...
- Page 7 Black Schwarz Negro Noir Nero Preto Zwart Sort Svart Svart Musta Cerná Fekete Czarny αύρο черный Vermelho Rood Rød Rød Röd Punainen Cervená Piros красный Rojo Rouge Rosso Czerwony κόκκινο Green Grün Verde Vert Verde Verde Groen Grøn Grønt Grön Vihreä...
- Page 8 Tucson Sportage Tucson Option 1 Option 2 Wichtig! Unbedingt Hinweise aus Bild 1 beachten! Important! Please note informations in picture 1! Sportage Option 1 Option 2 Wichtig! Unbedingt Hinweise aus Bild 1 beachten! Important! Please note informations in picture 1! 87502123 / 25.10.2018 / Änderungen vorbehalten Seite 8/15...
- Page 9 Tucson MY2018 Tucson MY2019 Sportage MY 2018 BL/OR BL/OR BL/OR BL/OR Sportage MY 2019 PK/BK PK/BK PK/BK PK/BK 87502123 / 25.10.2018 / Änderungen vorbehalten Seite 9/15...
- Page 10 Tucson Sportage Tucson CAN-Data Wire Wichtig! Unbedingt Hinweise CAN-High aus Bild 1 beachten! Pin 1-7 CAN-Low Important! Pin 8-14 Please note informations in picture 1! WT or GY / 14 PIN JF02 - CAN-Bus Verteilerstecker JF02 - CAN-Bus Joint Connector 87502123 / 25.10.2018 / Änderungen vorbehalten Seite 10/15...
- Page 11 MY 2018 Sportage CAN-Data Wire Wichtig! Unbedingt Hinweise aus Bild 1 beachten! CAN-High Important! CAN-Low Please note informations in picture 1! BR / 30 PIN JF01 - CAN-Bus Verteilerstecker JF01 - CAN-Bus Joint Connector Sportage MY 2019 CAN-Data Wire Wichtig! Unbedingt Hinweise aus Bild 1 beachten! CAN-High...
- Page 12 RD/BL RD/YL RD/BL RD/YL Tucson Wichtig! Die Sicherungsbrücke darf nicht in entgegengesetzter Richtung eingebaut werden! B+/30 Important! Please do not mount the fuse tap and its wiring output in the other direction! B+/30 87502123 / 25.10.2018 / Änderungen vorbehalten Seite 12/15...
- Page 13 Sportage SPARE SAFETY Wichtig! Die Sicherungsbrücke darf nicht in entgegengesetzter Richtung eingebaut werden! B+/30 Important! Please do not mount the fuse tap and its wiring output in the other direction! B+/30 mit werkseitig eingebauter Einparkhilfe with factory fitted PDC Tucson Sportage Tucson Sportage...
- Page 14 everse OPTIONAL Trailer Simulator for 7- and 13-pin everse everse Sockets Part-no. 765069 Optional: Adapter socket 768019 13-pin 7-pin 87502123 / 25.10.2018 / Änderungen vorbehalten Seite 14/15...
- Page 15 87502123 / 25.10.2018 / Änderungen vorbehalten Seite 15/15...
