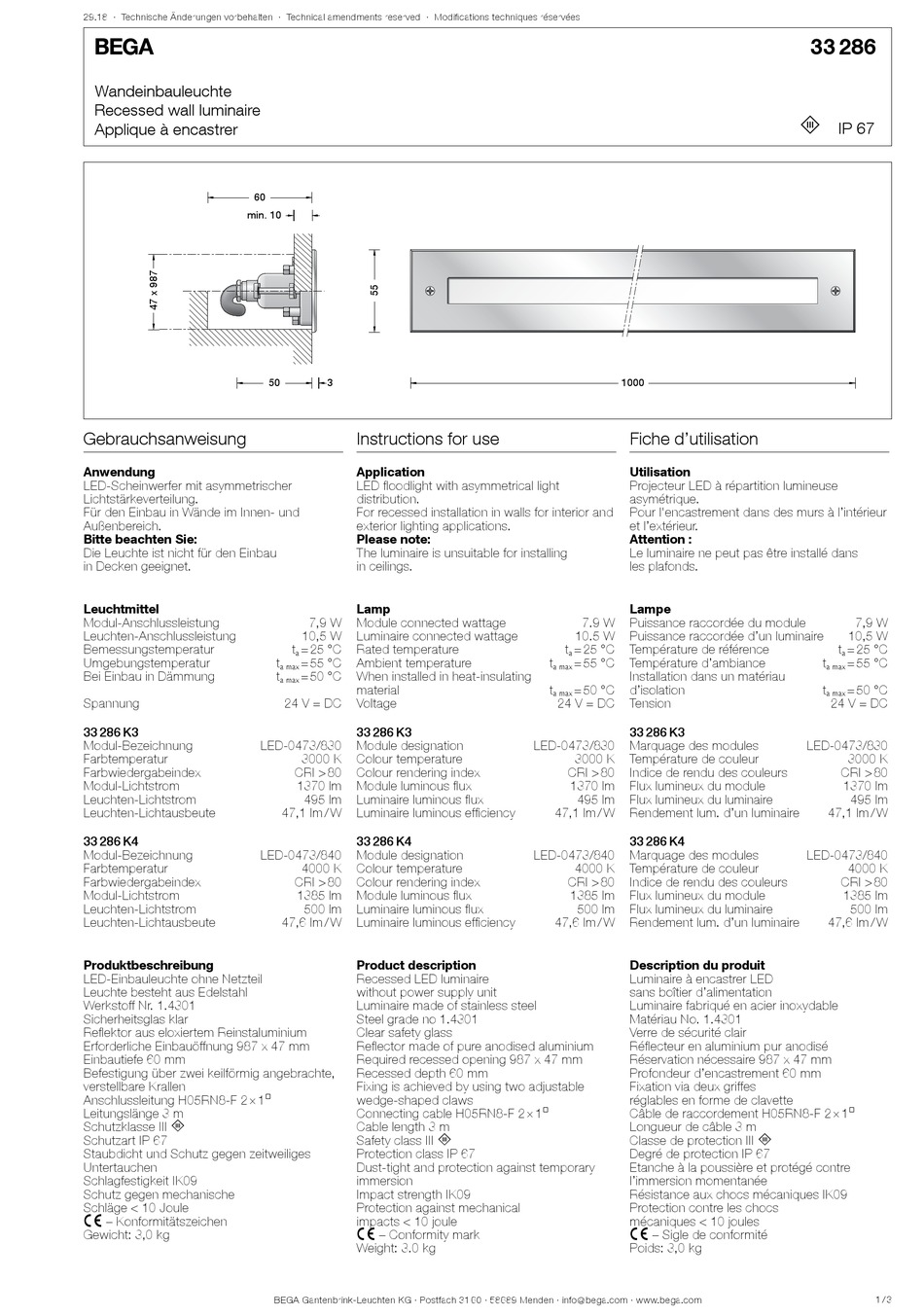

BEGA 33 286 Instructions For Use

29.18 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Wandeinbauleuchte
Recessed wall luminaire
Applique à encastrer
60
min. 10
Gebrauchsanweisung
Anwendung
LED-Scheinwerfer mit asymmetrischer
Lichtstärkeverteilung.
Für den Einbau in Wände im Innen- und
Außenbereich.
Bitte beachten Sie:
Die Leuchte ist nicht für den Einbau
in Decken geeignet.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Bei Einbau in Dämmung
Spannung
33 286 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
33 286 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
LED-Einbauleuchte ohne Netzteil
Leuchte besteht aus Edelstahl
Werkstoff Nr. 1.4301
Sicherheitsglas klar
Reflektor aus eloxiertem Reinstaluminium
Erforderliche Einbauöffnung 987 x 47 mm
Einbautiefe 60 mm
Befestigung über zwei keilförmig angebrachte,
verstellbare Krallen
Anschlussleitung H05RN8-F 2 × 1@
Leitungslänge 3 m
Schutzklasse III 3
Schutzart IP 67
Staubdicht und Schutz gegen zeitweiliges
Untertauchen
Schlagfestigkeit IK09
Schutz gegen mechanische
Schläge < 10 Joule
c – Konformitätszeichen
Gewicht: 3,0 kg
50 3
Instructions for use

Application

LED floodlight with asymmetrical light
distribution.
For recessed installation in walls for interior and
exterior lighting applications.
Please note:
The luminaire is unsuitable for installing
in ceilings.
Lamp
7,9 W Module connected wattage
10,5 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 55 °C Ambient temperature
a max
t = 50 °C When installed in heat-insulating
a max
material
24 V = DC Voltage
33 286 K3
LED-0473/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
1370 lm Module luminous flux
495 lm Luminaire luminous flux
47,1 lm / W Luminaire luminous efficiency
33 286 K4
LED-0473/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
1385 lm Module luminous flux
500 lm Luminaire luminous flux
47,6 lm / W Luminaire luminous efficiency

Product description

Recessed LED luminaire
without power supply unit
Luminaire made of stainless steel
Steel grade no 1.4301
Clear safety glass
Reflector made of pure anodised aluminium
Required recessed opening 987 x 47 mm
Recessed depth 60 mm
Fixing is achieved by using two adjustable
wedge-shaped claws
Connecting cable H05RN8-F 2 × 1@
Cable length 3 m
Safety class III 3
Protection class IP 67
Dust-tight and protection against temporary
immersion
Impact strength IK09
Protection against mechanical
impacts < 10 joule
c – Conformity mark
Weight: 3.0 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
1000
Fiche d'utilisation
Utilisation
Projecteur LED à répartition lumineuse
asymétrique.
Pour l'encastrement dans des murs à l'intérieur
et l'extérieur.
Attention :
Le luminaire ne peut pas être installé dans
les plafonds.
Lampe
7.9 W Puissance raccordée du module
10.5 W Puissance raccordée d'un luminaire
t = 25 °C Température de référence
a
t = 55 °C Température d'ambiance
a max
Installation dans un matériau
t = 50 °C d'isolation
a max
24 V = DC Tension
33 286 K3
LED-0473/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
1370 lm Flux lumineux du module
495 lm Flux lumineux du luminaire
47,1 lm / W Rendement lum. d'un luminaire
33 286 K4
LED-0473/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
1385 lm Flux lumineux du module
500 lm Flux lumineux du luminaire
47,6 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire à encastrer LED
sans boîtier d'alimentation
Luminaire fabriqué en acier inoxydable
Matériau No. 1.4301
Verre de sécurité clair
Réflecteur en aluminium pur anodisé
Réservation nécessaire 987 x 47 mm
Profondeur d'encastrement 60 mm
Fixation via deux griffes
réglables en forme de clavette
Câble de raccordement H05RN8-F 2 × 1@
Longueur de câble 3 m
Classe de protection III 3
Degré de protection IP 67
Etanche à la poussière et protégé contre
l'immersion momentanée
Résistance aux chocs mécaniques IK09
Protection contre les chocs
mécaniques < 10 joules
c – Sigle de conformité
Poids: 3,0 kg
33 286
3
IP 67
7,9 W
10,5 W
t = 25 °C
a
t = 55 °C
a max
t = 50 °C
a max
24 V = DC
LED-0473/830
3000 K
CRI > 80
1370 lm
495 lm
47,1 lm / W
LED-0473/840
4000 K
CRI > 80
1385 lm
500 lm
47,6 lm / W
1 / 3
