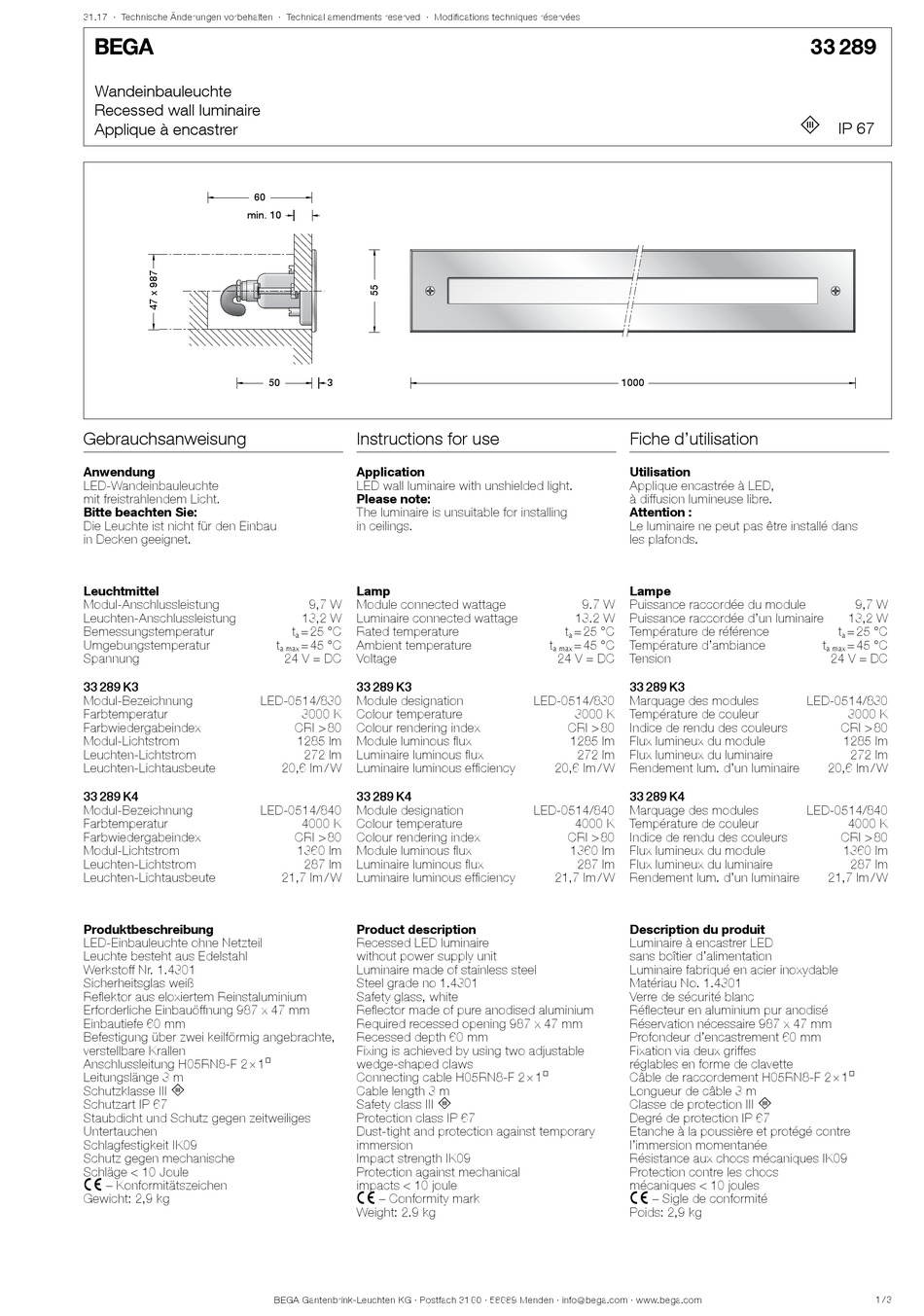

BEGA 33 289 Series Instructions For Use

31.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Wandeinbauleuchte
Recessed wall luminaire
Applique à encastrer
60
min. 10
Gebrauchsanweisung
Anwendung
LED-Wandeinbauleuchte
mit freistrahlendem Licht.
Bitte beachten Sie:
Die Leuchte ist nicht für den Einbau
in Decken geeignet.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Spannung
33 289 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
33 289 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
LED-Einbauleuchte ohne Netzteil
Leuchte besteht aus Edelstahl
Werkstoff Nr. 1.4301
Sicherheitsglas weiß
Reflektor aus eloxiertem Reinstaluminium
Erforderliche Einbauöffnung 987 x 47 mm
Einbautiefe 60 mm
Befestigung über zwei keilförmig angebrachte,
verstellbare Krallen
Anschlussleitung H05RN8-F 2 × 1@
Leitungslänge 3 m
Schutzklasse III 3
Schutzart IP 67
Staubdicht und Schutz gegen zeitweiliges
Untertauchen
Schlagfestigkeit IK09
Schutz gegen mechanische
Schläge < 10 Joule
c – Konformitätszeichen
Gewicht: 2,9 kg
50 3
Instructions for use
Application
LED wall luminaire with unshielded light.
Please note:
The luminaire is unsuitable for installing
in ceilings.
Lamp
9,7 W Module connected wattage
13,2 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 45 °C Ambient temperature
a max
24 V = DC Voltage
33 289 K3
LED-0514/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
1285 lm Module luminous flux
272 lm Luminaire luminous flux
20,6 lm / W Luminaire luminous efficiency
33 289 K4
LED-0514/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
1360 lm Module luminous flux
287 lm Luminaire luminous flux
21,7 lm / W Luminaire luminous efficiency
Product description
Recessed LED luminaire
without power supply unit
Luminaire made of stainless steel
Steel grade no 1.4301
Safety glass, white
Reflector made of pure anodised aluminium
Required recessed opening 987 x 47 mm
Recessed depth 60 mm
Fixing is achieved by using two adjustable
wedge-shaped claws
Connecting cable H05RN8-F 2 × 1@
Cable length 3 m
Safety class III 3
Protection class IP 67
Dust-tight and protection against temporary
immersion
Impact strength IK09
Protection against mechanical
impacts < 10 joule
c – Conformity mark
Weight: 2.9 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
1000
Fiche d'utilisation
Utilisation
Applique encastrée à LED,
à diffusion lumineuse libre.
Attention :
Le luminaire ne peut pas être installé dans
les plafonds.
Lampe
9.7 W Puissance raccordée du module
13.2 W Puissance raccordée d'un luminaire
t = 25 °C Température de référence
a
t = 45 °C Température d'ambiance
a max
24 V = DC Tension
33 289 K3
LED-0514/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
1285 lm Flux lumineux du module
272 lm Flux lumineux du luminaire
20,6 lm / W Rendement lum. d'un luminaire
33 289 K4
LED-0514/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
1360 lm Flux lumineux du module
287 lm Flux lumineux du luminaire
21,7 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire à encastrer LED
sans boîtier d'alimentation
Luminaire fabriqué en acier inoxydable
Matériau No. 1.4301
Verre de sécurité blanc
Réflecteur en aluminium pur anodisé
Réservation nécessaire 987 x 47 mm
Profondeur d'encastrement 60 mm
Fixation via deux griffes
réglables en forme de clavette
Câble de raccordement H05RN8-F 2 × 1@
Longueur de câble 3 m
Classe de protection III 3
Degré de protection IP 67
Etanche à la poussière et protégé contre
l'immersion momentanée
Résistance aux chocs mécaniques IK09
Protection contre les chocs
mécaniques < 10 joules
c – Sigle de conformité
Poids: 2,9 kg
33 289
3
IP 67
9,7 W
13,2 W
t = 25 °C
a
t = 45 °C
a max
24 V = DC
LED-0514/830
3000 K
CRI > 80
1285 lm
272 lm
20,6 lm / W
LED-0514/840
4000 K
CRI > 80
1360 lm
287 lm
21,7 lm / W
