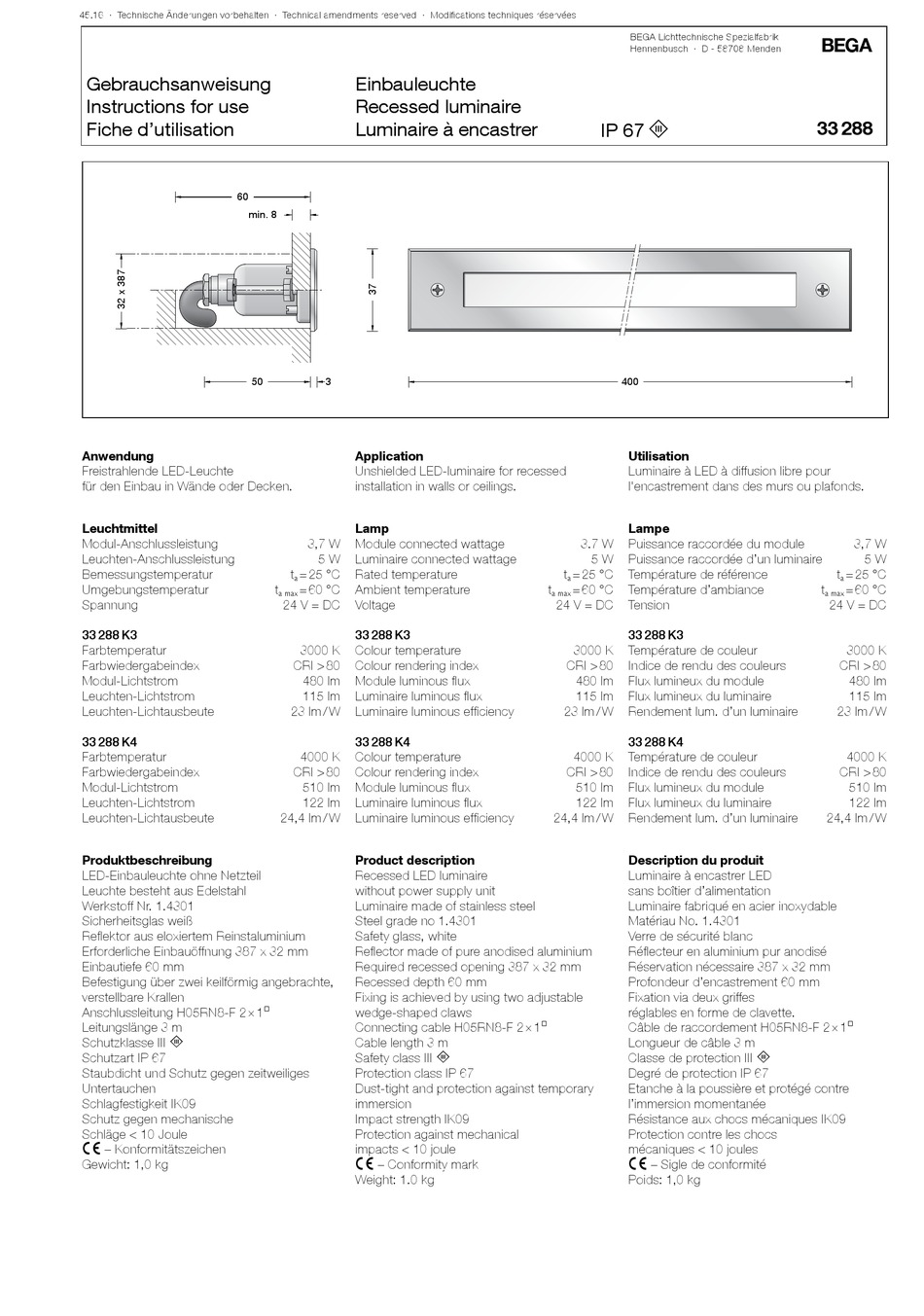

BEGA 33 288 Instructions For Use

45.16 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
60
min. 8
50
Anwendung
Freistrahlende LED-Leuchte
für den Einbau in Wände oder Decken.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Spannung
33 288 K3
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
33 288 K4
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
LED-Einbauleuchte ohne Netzteil
Leuchte besteht aus Edelstahl
Werkstoff Nr. 1.4301
Sicherheitsglas weiß
Reflektor aus eloxiertem Reinstaluminium
Erforderliche Einbauöffnung 387 x 32 mm
Einbautiefe 60 mm
Befestigung über zwei keilförmig angebrachte,
verstellbare Krallen
Anschlussleitung H05RN8-F 2 × 1@
Leitungslänge 3 m
Schutzklasse III 3
Schutzart IP 67
Staubdicht und Schutz gegen zeitweiliges
Untertauchen
Schlagfestigkeit IK09
Schutz gegen mechanische
Schläge < 10 Joule
c – Konformitätszeichen
Gewicht: 1,0 kg
Einbauleuchte
Recessed luminaire
Luminaire à encastrer
3
Application
Unshielded LED-luminaire for recessed
installation in walls or ceilings.
Lamp
3,7 W Module connected wattage
5 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 60 °C Ambient temperature
a max
24 V = DC Voltage
33 288 K3
3000 K Colour temperature
CRI > 80 Colour rendering index
480 lm Module luminous flux
115 lm Luminaire luminous flux
23 lm / W Luminaire luminous efficiency
33 288 K4
4000 K Colour temperature
CRI > 80 Colour rendering index
510 lm Module luminous flux
122 lm Luminaire luminous flux
24,4 lm / W Luminaire luminous efficiency
Product description
Recessed LED luminaire
without power supply unit
Luminaire made of stainless steel
Steel grade no 1.4301
Safety glass, white
Reflector made of pure anodised aluminium
Required recessed opening 387 x 32 mm
Recessed depth 60 mm
Fixing is achieved by using two adjustable
wedge-shaped claws
Connecting cable H05RN8-F 2 × 1@
Cable length 3 m
Safety class III 3
Protection class IP 67
Dust-tight and protection against temporary
immersion
Impact strength IK09
Protection against mechanical
impacts < 10 joule
c – Conformity mark
Weight: 1.0 kg
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
3
IP 67
400
Utilisation
Luminaire à LED à diffusion libre pour
l'encastrement dans des murs ou plafonds.
Lampe
3.7 W Puissance raccordée du module
5 W Puissance raccordée d'un luminaire
t = 25 °C Température de référence
a
t = 60 °C Température d'ambiance
a max
24 V = DC Tension
33 288 K3
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
480 lm Flux lumineux du module
115 lm Flux lumineux du luminaire
23 lm / W Rendement lum. d'un luminaire
33 288 K4
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
510 lm Flux lumineux du module
122 lm Flux lumineux du luminaire
24,4 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire à encastrer LED
sans boîtier d'alimentation
Luminaire fabriqué en acier inoxydable
Matériau No. 1.4301
Verre de sécurité blanc
Réflecteur en aluminium pur anodisé
Réservation nécessaire 387 x 32 mm
Profondeur d'encastrement 60 mm
Fixation via deux griffes
réglables en forme de clavette.
Câble de raccordement H05RN8-F 2 × 1@
Longueur de câble 3 m
Classe de protection III 3
Degré de protection IP 67
Etanche à la poussière et protégé contre
l'immersion momentanée
Résistance aux chocs mécaniques IK09
Protection contre les chocs
mécaniques < 10 joules
c – Sigle de conformité
Poids: 1,0 kg
!
33 288
3,7 W
5 W
t = 25 °C
a
t = 60 °C
a max
24 V = DC
3000 K
CRI > 80
480 lm
115 lm
23 lm / W
4000 K
CRI > 80
510 lm
122 lm
24,4 lm / W
