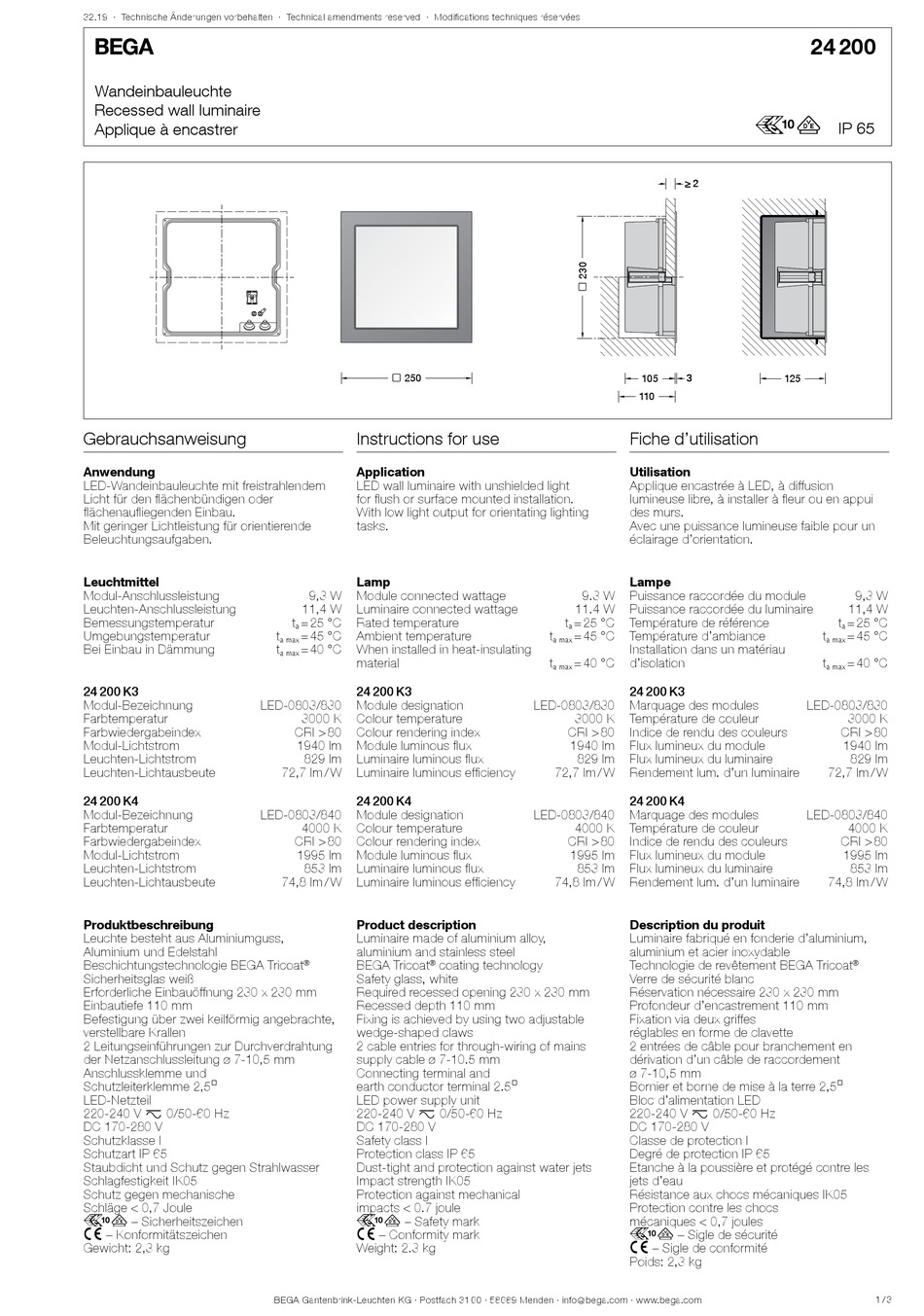

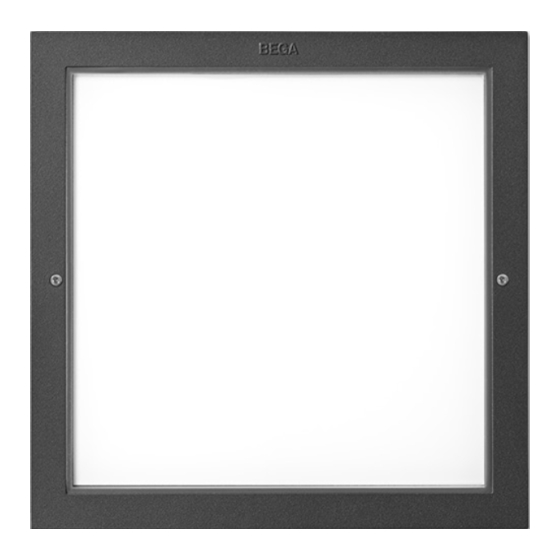

BEGA 24 200 Instructions For Use

32.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Wandeinbauleuchte
Recessed wall luminaire
Applique à encastrer
Gebrauchsanweisung
Anwendung
LED-Wandeinbauleuchte mit freistrahlendem
Licht für den flächenbündigen oder
flächenaufliegenden Einbau.
Mit geringer Lichtleistung für orientierende
Beleuchtungsaufgaben.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Bei Einbau in Dämmung
24 200 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
24 200 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Tricoat
Sicherheitsglas weiß
Erforderliche Einbauöffnung 230 x 230 mm
Einbautiefe 110 mm
Befestigung über zwei keilförmig angebrachte,
verstellbare Krallen
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung ø 7-10,5 mm
Anschlussklemme und
Schutzleiterklemme 2,5@
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 170-280 V
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK05
Schutz gegen mechanische
Schläge < 0,7 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 2,3 kg
9 250 9 250
Instructions for use

Application

LED wall luminaire with unshielded light
for flush or surface mounted installation.
With low light output for orientating lighting
tasks.
Lamp
9,3 W Module connected wattage
11,4 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 45 °C Ambient temperature
a max
t = 40 °C When installed in heat-insulating
a max
material
24 200 K3
LED-0803/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
1940 lm Module luminous flux
829 lm Luminaire luminous flux
72,7 lm / W Luminaire luminous efficiency
24 200 K4
LED-0803/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
1995 lm Module luminous flux
853 lm Luminaire luminous flux
74,8 lm / W Luminaire luminous efficiency

Product description

Luminaire made of aluminium alloy,
aluminium and stainless steel
BEGA Tricoat
® ®
Safety glass, white
Required recessed opening 230 x 230 mm
Recessed depth 110 mm
Fixing is achieved by using two adjustable
wedge-shaped claws
2 cable entries for through-wiring of mains
supply cable ø 7-10.5 mm
Connecting terminal and
earth conductor terminal 2.5@
LED power supply unit
220-240 V x 0/50-60 Hz
DC 170-280 V
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK05
Protection against mechanical
impacts < 0.7 joule
r – Safety mark
c – Conformity mark
Weight: 2.3 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
9.3 W
11.4 W
t = 25 °C
a
t = 45 °C
a max
t = 40 °C
a max
LED-0803/830
3000 K
CRI > 80
1940 lm
829 lm
72,7 lm / W
LED-0803/840
4000 K
CRI > 80
1995 lm
853 lm
74,8 lm / W
coating technology
r
≥ 2 ≥ 2
3 3
105 105 125 125
110 110
Fiche d'utilisation
Utilisation
Applique encastrée à LED, à diffusion
lumineuse libre, à installer à fleur ou en appui
des murs.
Avec une puissance lumineuse faible pour un
éclairage d'orientation.
Lampe
Puissance raccordée du module
Puissance raccordée du luminaire
Température de référence
Température d'ambiance
Installation dans un matériau
d'isolation
24 200 K3
Marquage des modules
Température de couleur
Indice de rendu des couleurs
Flux lumineux du module
Flux lumineux du luminaire
Rendement lum. d'un luminaire
24 200 K4
Marquage des modules
Température de couleur
Indice de rendu des couleurs
Flux lumineux du module
Flux lumineux du luminaire
Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Tricoat
Verre de sécurité blanc
Réservation nécessaire 230 x 230 mm
Profondeur d'encastrement 110 mm
Fixation via deux griffes
réglables en forme de clavette
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm
Bornier et borne de mise à la terre 2,5@
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 170-280 V
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK05
Protection contre les chocs
mécaniques < 0,7 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 2,3 kg
24 200
IP 65
9,3 W
11,4 W
t = 25 °C
a
t = 45 °C
a max
t = 40 °C
a max
LED-0803/830
3000 K
CRI > 80
1940 lm
829 lm
72,7 lm / W
LED-0803/840
4000 K
CRI > 80
1995 lm
853 lm
74,8 lm / W
®
1 / 3
