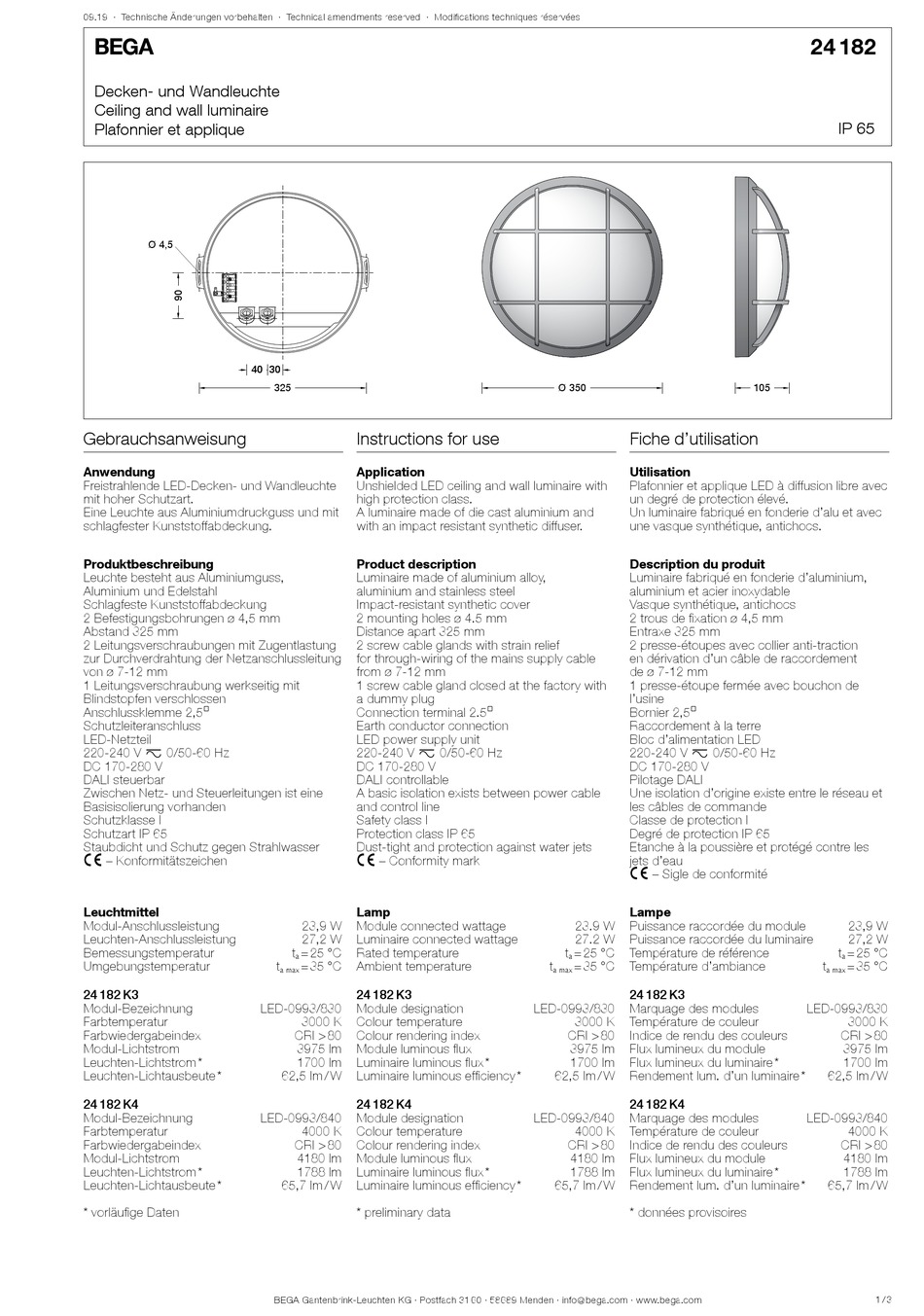

BEGA 24 182 Instructions For Use

09.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Decken- und Wandleuchte
Ceiling and wall luminaire
Plafonnier et applique
Ø 4,5
40 40
Gebrauchsanweisung
Anwendung
Freistrahlende LED-Decken- und Wandleuchte
mit hoher Schutzart.
Eine Leuchte aus Aluminiumdruckguss und mit
schlagfester Kunststoffabdeckung.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Schlagfeste Kunststoffabdeckung
2 Befestigungsbohrungen ø 4,5 mm
Abstand 325 mm
2 Leitungsverschraubungen mit Zugentlastung
zur Durchverdrahtung der Netzanschlussleitung
von ø 7-12 mm
1 Leitungsverschraubung werkseitig mit
Blindstopfen verschlossen
Anschlussklemme 2,5@
Schutzleiteranschluss
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 170-280 V
DALI steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
c – Konformitätszeichen
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
24 182 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom *
Leuchten-Lichtausbeute *
24 182 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom *
Leuchten-Lichtausbeute *
* vorläufige Daten
30 30
325 325
Instructions for use
Application
Unshielded LED ceiling and wall luminaire with
high protection class.
A luminaire made of die cast aluminium and
with an impact resistant synthetic diffuser.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
Impact-resistant synthetic cover
2 mounting holes ø 4.5 mm
Distance apart 325 mm
2 screw cable glands with strain relief
for through-wiring of the mains supply cable
from ø 7-12 mm
1 screw cable gland closed at the factory with
a dummy plug
Connection terminal 2.5@
Earth conductor connection
LED power supply unit
220-240 V x 0/50-60 Hz
DC 170-280 V
DALI controllable
A basic isolation exists between power cable
and control line
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
c – Conformity mark
Lamp
23,9 W Module connected wattage
27,2 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 35 °C Ambient temperature
a max
24 182 K3
LED-0993/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
3975 lm Module luminous flux
1700 lm Luminaire luminous flux *
62,5 lm / W Luminaire luminous efficiency *
24 182 K4
LED-0993/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
4180 lm Module luminous flux
1788 lm Luminaire luminous flux *
65,7 lm / W Luminaire luminous efficiency *
* preliminary data
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 350 Ø 350
Fiche d'utilisation
Utilisation
Plafonnier et applique LED à diffusion libre avec
un degré de protection élevé.
Un luminaire fabriqué en fonderie d'alu et avec
une vasque synthétique, antichocs.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Vasque synthétique, antichocs
2 trous de fixation ø 4,5 mm
Entraxe 325 mm
2 presse-étoupes avec collier anti-traction
en dérivation d'un câble de raccordement
de ø 7-12 mm
1 presse-étoupe fermée avec bouchon de
l'usine
Bornier 2,5@
Raccordement à la terre
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 170-280 V
Pilotage DALI
Une isolation d'origine existe entre le réseau et
les câbles de commande
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
c – Sigle de conformité
Lampe
23.9 W Puissance raccordée du module
27.2 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 35 °C Température d'ambiance
a max
24 182 K3
LED-0993/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
3975 lm Flux lumineux du module
1700 lm Flux lumineux du luminaire *
62,5 lm / W Rendement lum. d'un luminaire *
24 182 K4
LED-0993/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
4180 lm Flux lumineux du module
1788 lm Flux lumineux du luminaire *
65,7 lm / W Rendement lum. d'un luminaire *
* données provisoires
24 182
IP 65
105 105
23,9 W
27,2 W
t = 25 °C
a
t = 35 °C
a max
LED-0993/830
3000 K
CRI > 80
3975 lm
1700 lm
62,5 lm / W
LED-0993/840
4000 K
CRI > 80
4180 lm
1788 lm
65,7 lm / W
1 / 3
