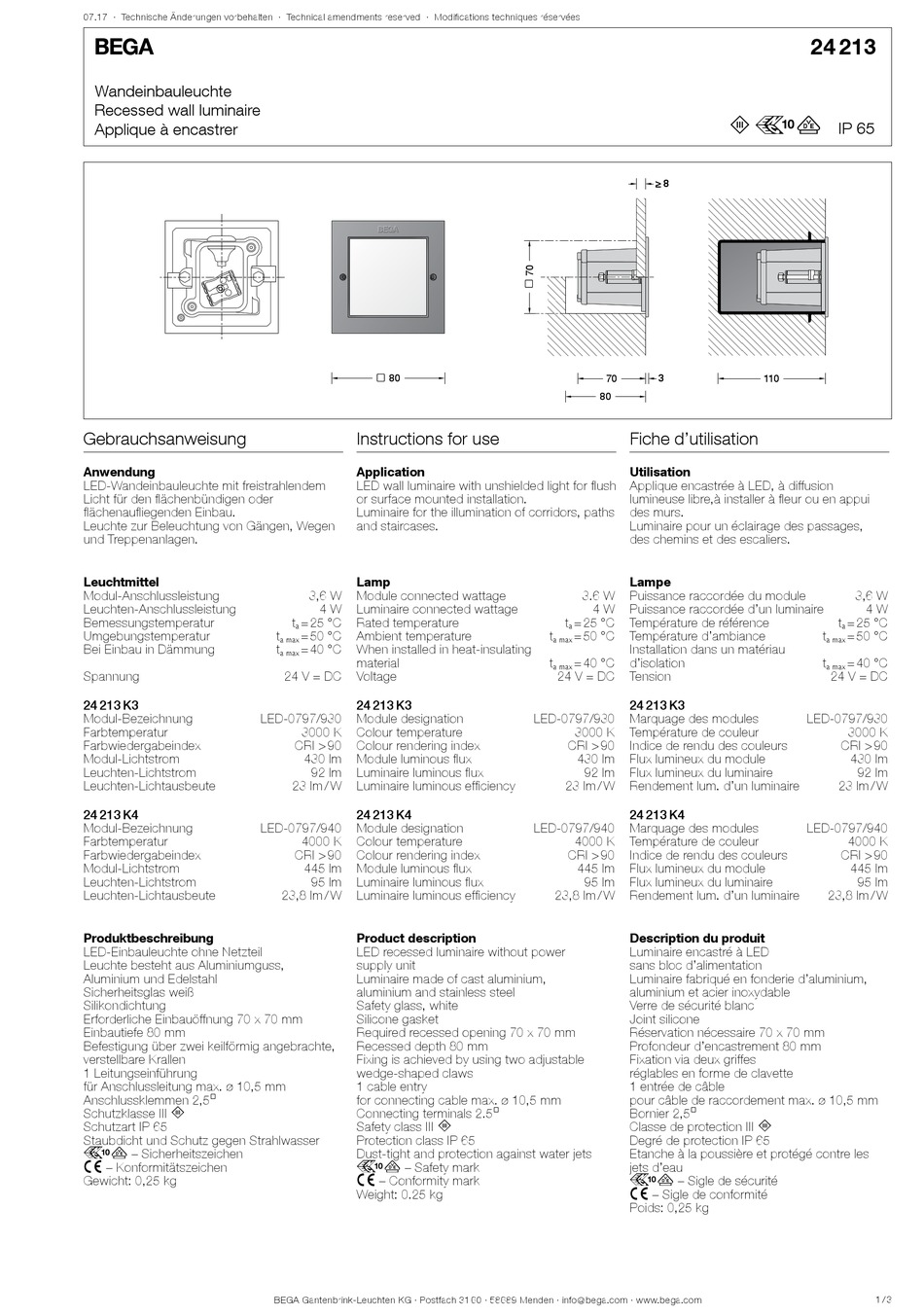

BEGA 24 213 Instructions For Use

07.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

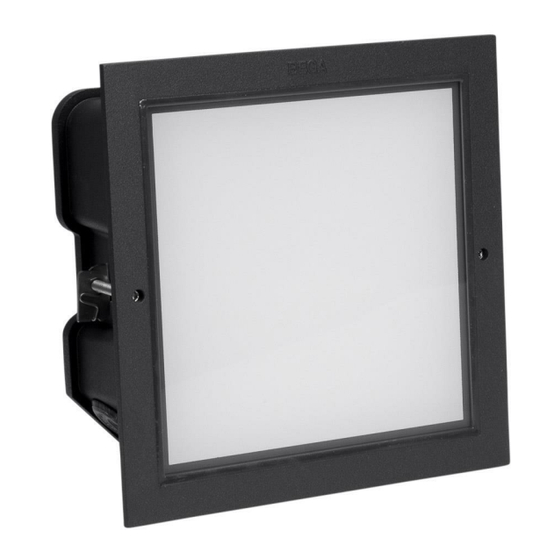

Wandeinbauleuchte
Recessed wall luminaire
Applique à encastrer
Gebrauchsanweisung
Anwendung
LED-Wandeinbauleuchte mit freistrahlendem
Licht für den flächenbündigen oder
flächenaufliegenden Einbau.
Leuchte zur Beleuchtung von Gängen, Wegen
und Treppenanlagen.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Bei Einbau in Dämmung
Spannung
24 213 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
24 213 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
LED-Einbauleuchte ohne Netzteil
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas weiß
Silikondichtung
Erforderliche Einbauöffnung 70 x 70 mm
Einbautiefe 80 mm
Befestigung über zwei keilförmig angebrachte,
verstellbare Krallen
1 Leitungseinführung
für Anschlussleitung max. ø 10,5 mm
Anschlussklemmen 2,5@
Schutzklasse III 3
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 0,25 kg
9 80 9 80
Instructions for use
Application
LED wall luminaire with unshielded light for flush
or surface mounted installation.
Luminaire for the illumination of corridors, paths
and staircases.
Lamp
3,6 W Module connected wattage
4 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 50 °C Ambient temperature
a max
t = 40 °C When installed in heat-insulating
a max
material
24 V = DC Voltage
24 213 K3
LED-0797/930 Module designation
3000 K Colour temperature
CRI > 90 Colour rendering index
430 lm Module luminous flux
92 lm Luminaire luminous flux
23 lm / W Luminaire luminous efficiency
24 213 K4
LED-0797/940 Module designation
4000 K Colour temperature
CRI > 90 Colour rendering index
445 lm Module luminous flux
95 lm Luminaire luminous flux
23,8 lm / W Luminaire luminous efficiency
Product description
LED recessed luminaire without power
supply unit
Luminaire made of cast aluminium,
aluminium and stainless steel
Safety glass, white
Silicone gasket
Required recessed opening 70 x 70 mm
Recessed depth 80 mm
Fixing is achieved by using two adjustable
wedge-shaped claws
1 cable entry
for connecting cable max. ø 10,5 mm
Connecting terminals 2.5@
Safety class III 3
Protection class IP 65
Dust-tight and protection against water jets
r – Safety mark
c – Conformity mark
Weight: 0.25 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
≥ 8 ≥ 8
3 3
70 70
80 80
Fiche d'utilisation
Utilisation
Applique encastrée à LED, à diffusion
lumineuse libre,à installer à fleur ou en appui
des murs.
Luminaire pour un éclairage des passages,
des chemins et des escaliers.
Lampe
3.6 W Puissance raccordée du module
4 W Puissance raccordée d'un luminaire
t = 25 °C Température de référence
a
t = 50 °C Température d'ambiance
a max
Installation dans un matériau
t = 40 °C d'isolation
a max
24 V = DC Tension
24 213 K3
LED-0797/930 Marquage des modules
3000 K Température de couleur
CRI > 90 Indice de rendu des couleurs
430 lm Flux lumineux du module
92 lm Flux lumineux du luminaire
23 lm / W Rendement lum. d'un luminaire
24 213 K4
LED-0797/940 Marquage des modules
4000 K Température de couleur
CRI > 90 Indice de rendu des couleurs
445 lm Flux lumineux du module
95 lm Flux lumineux du luminaire
23,8 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire encastré à LED
sans bloc d'alimentation
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité blanc
Joint silicone
Réservation nécessaire 70 x 70 mm
Profondeur d'encastrement 80 mm
Fixation via deux griffes
réglables en forme de clavette
1 entrée de câble
pour câble de raccordement max. ø 10,5 mm
Bornier 2,5@
Classe de protection III 3
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
r – Sigle de sécurité
c – Sigle de conformité
Poids: 0,25 kg
24 213
3 r
IP 65
110 110
3,6 W
4 W
t = 25 °C
a
t = 50 °C
a max
t = 40 °C
a max
24 V = DC
LED-0797/930
3000 K
CRI > 90
430 lm
92 lm
23 lm / W
LED-0797/940
4000 K
CRI > 90
445 lm
95 lm
23,8 lm / W
1 / 3
