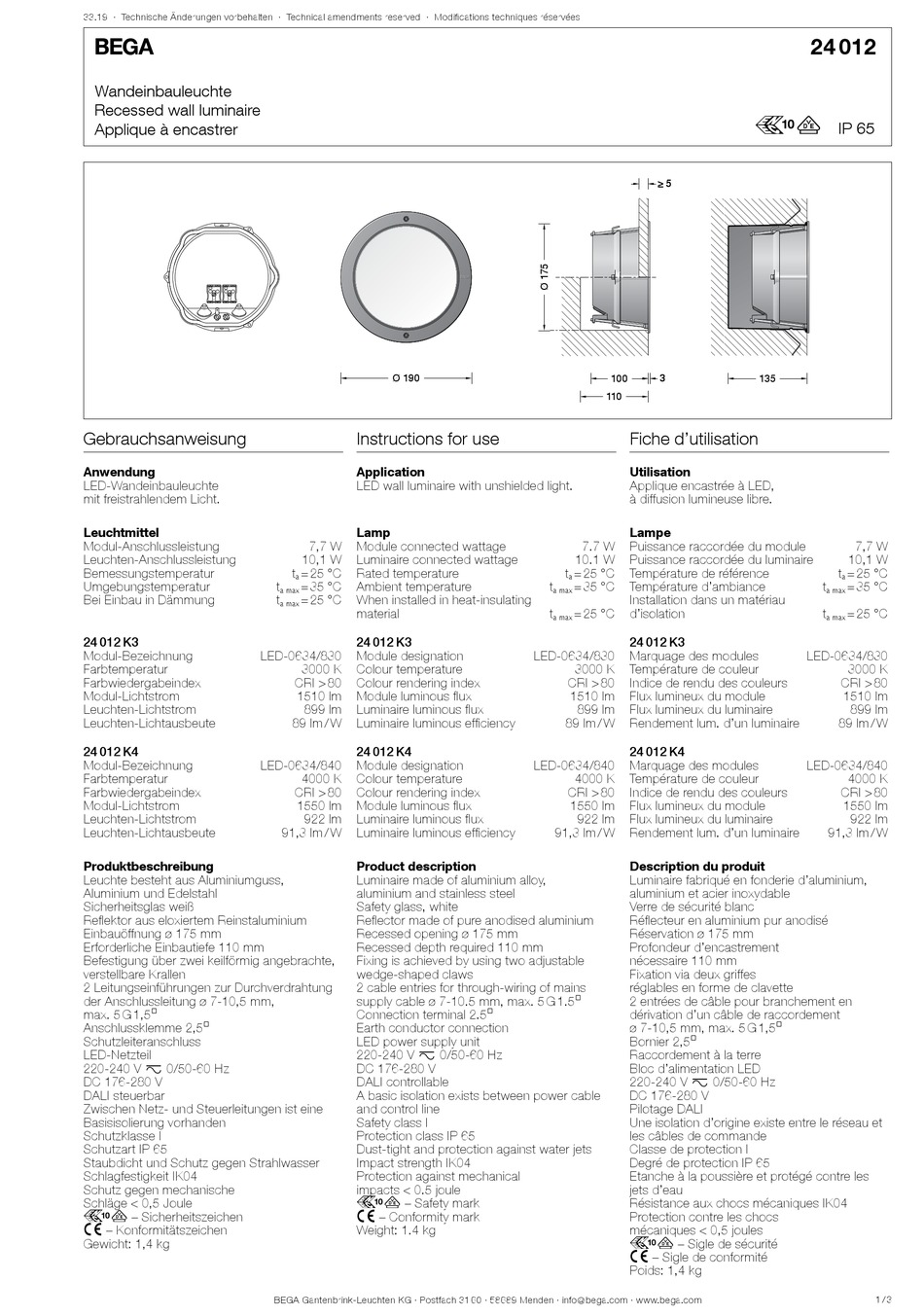

BEGA 24 012 Instructions For Use

33.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Wandeinbauleuchte
Recessed wall luminaire
Applique à encastrer
Gebrauchsanweisung
Anwendung
LED-Wandeinbauleuchte
mit freistrahlendem Licht.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Bei Einbau in Dämmung
24 012 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
24 012 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas weiß
Reflektor aus eloxiertem Reinstaluminium
Einbauöffnung ø 175 mm
Erforderliche Einbautiefe 110 mm
Befestigung über zwei keilförmig angebrachte,
verstellbare Krallen
2 Leitungseinführungen zur Durchverdrahtung
der Anschlussleitung ø 7-10,5 mm,
max. 5 G 1,5@
Anschlussklemme 2,5@
Schutzleiteranschluss
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-280 V
DALI steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK04
Schutz gegen mechanische
Schläge < 0,5 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 1,4 kg
Ø 190 Ø 190
Instructions for use
Application
LED wall luminaire with unshielded light.
Lamp
7,7 W Module connected wattage
10,1 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 35 °C Ambient temperature
a max
t = 25 °C When installed in heat-insulating
a max
material
24 012 K3
LED-0634/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
1510 lm Module luminous flux
899 lm Luminaire luminous flux
89 lm / W Luminaire luminous efficiency
24 012 K4
LED-0634/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
1550 lm Module luminous flux
922 lm Luminaire luminous flux
91,3 lm / W Luminaire luminous efficiency
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
Safety glass, white
Reflector made of pure anodised aluminium
Recessed opening ø 175 mm
Recessed depth required 110 mm
Fixing is achieved by using two adjustable
wedge-shaped claws
2 cable entries for through-wiring of mains
supply cable ø 7-10.5 mm, max. 5 G 1.5@
Connection terminal 2.5@
Earth conductor connection
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-280 V
DALI controllable
A basic isolation exists between power cable
and control line
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK04
Protection against mechanical
impacts < 0.5 joule
r – Safety mark
c – Conformity mark
Weight: 1.4 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
≥ 5 ≥ 5
3 3
100 100
110 110
Fiche d'utilisation
Utilisation
Applique encastrée à LED,
à diffusion lumineuse libre.
Lampe
7.7 W Puissance raccordée du module
10.1 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 35 °C Température d'ambiance
a max
Installation dans un matériau
t = 25 °C d'isolation
a max
24 012 K3
LED-0634/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
1510 lm Flux lumineux du module
899 lm Flux lumineux du luminaire
89 lm / W Rendement lum. d'un luminaire
24 012 K4
LED-0634/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
1550 lm Flux lumineux du module
922 lm Flux lumineux du luminaire
91,3 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité blanc
Réflecteur en aluminium pur anodisé
Réservation ø 175 mm
Profondeur d'encastrement
nécessaire 110 mm
Fixation via deux griffes
réglables en forme de clavette
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm, max. 5 G 1,5@
Bornier 2,5@
Raccordement à la terre
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-280 V
Pilotage DALI
Une isolation d'origine existe entre le réseau et
les câbles de commande
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK04
Protection contre les chocs
mécaniques < 0,5 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 1,4 kg
24 012
r
IP 65
135 135
7,7 W
10,1 W
t = 25 °C
a
t = 35 °C
a max
t = 25 °C
a max
LED-0634/830
3000 K
CRI > 80
1510 lm
899 lm
89 lm / W
LED-0634/840
4000 K
CRI > 80
1550 lm
922 lm
91,3 lm / W
1 / 3
