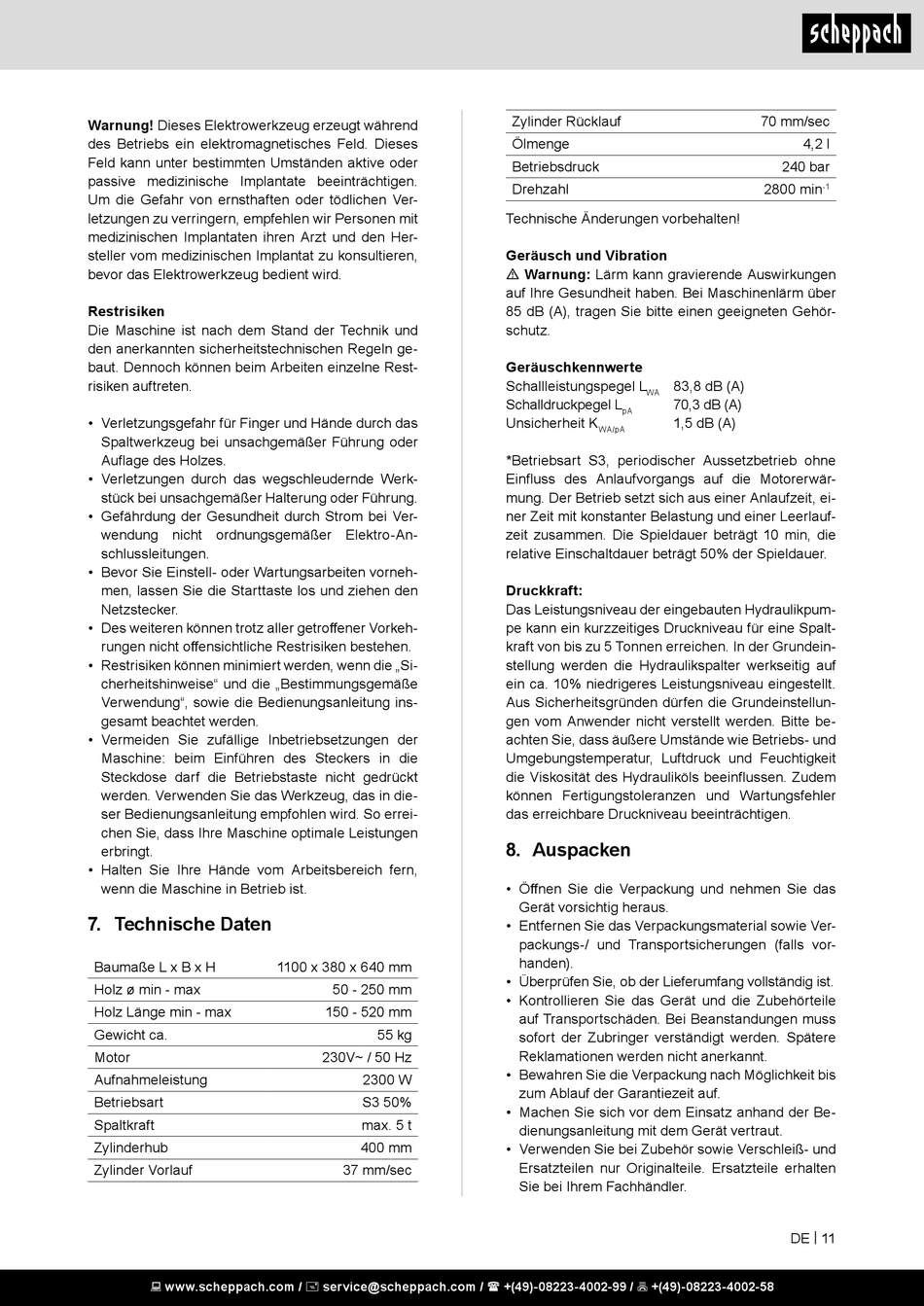

Technische Daten; Auspacken - Scheppach HL500S Original Instruction Manual

Warnung! Dieses Elektrowerkzeug erzeugt während
des Betriebs ein elektromagnetisches Feld. Dieses
Feld kann unter bestimmten Umständen aktive oder
passive medizinische Implantate beeinträchtigen.
Um die Gefahr von ernsthaften oder tödlichen Ver-
letzungen zu verringern, empfehlen wir Personen mit
medizinischen Implantaten ihren Arzt und den Her-
steller vom medizinischen Implantat zu konsultieren,
bevor das Elektrowerkzeug bedient wird.
Restrisiken
Die Maschine ist nach dem Stand der Technik und
den anerkannten sicherheitstechnischen Regeln ge-
baut. Dennoch können beim Arbeiten einzelne Rest-
risiken auftreten.
• Verletzungsgefahr für Finger und Hände durch das
Spaltwerkzeug bei unsachgemäßer Führung oder
Auflage des Holzes.
• Verletzungen durch das wegschleudernde Werk-
stück bei unsachgemäßer Halterung oder Führung.
• Gefährdung der Gesundheit durch Strom bei Ver-
wendung nicht ordnungsgemäßer Elektro-An-
schlussleitungen.
• Bevor Sie Einstell- oder Wartungsarbeiten vorneh-
men, lassen Sie die Starttaste los und ziehen den
Netzstecker.
• Des weiteren können trotz aller getroffener Vorkeh-
rungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Si-
cherheitshinweise" und die „Bestimmungsgemäße
Verwendung", sowie die Bedienungsanleitung ins-
gesamt beachtet werden.
• Vermeiden Sie zufällige Inbetriebsetzungen der
Maschine: beim Einführen des Steckers in die
Steckdose darf die Betriebstaste nicht gedrückt
werden. Verwenden Sie das Werkzeug, das in die-
ser Bedienungsanleitung empfohlen wird. So errei-
chen Sie, dass Ihre Maschine optimale Leistungen
erbringt.
• Halten Sie Ihre Hände vom Arbeitsbereich fern,
wenn die Maschine in Betrieb ist.

7. Technische Daten

Baumaße L x B x H
Holz ø min - max
Holz Länge min - max
Gewicht ca.
Motor
Aufnahmeleistung
Betriebsart
Spaltkraft
Zylinderhub
Zylinder Vorlauf
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
1100 x 380 x 640 mm
50 - 250 mm
150 - 520 mm
55 kg
230V~ / 50 Hz
2300 W
S3 50%
max. 5 t
400 mm
37 mm/sec
Zylinder Rücklauf
Ölmenge
Betriebsdruck
Drehzahl
Technische Änderungen vorbehalten!
Geräusch und Vibration
m Warnung: Lärm kann gravierende Auswirkungen
auf Ihre Gesundheit haben. Bei Maschinenlärm über
85 dB (A), tragen Sie bitte einen geeigneten Gehör-
schutz.
Geräuschkennwerte
Schallleistungspegel L 83,8 dB (A)
WA
Schalldruckpegel L 70,3 dB (A)
pA
Unsicherheit K 1,5 dB (A)
WA/pA
*Betriebsart S3, periodischer Aussetzbetrieb ohne
Einfluss des Anlaufvorgangs auf die Motorerwär-
mung. Der Betrieb setzt sich aus einer Anlaufzeit, ei-
ner Zeit mit konstanter Belastung und einer Leerlauf-
zeit zusammen. Die Spieldauer beträgt 10 min, die
relative Einschaltdauer beträgt 50% der Spieldauer.
Druckkraft:
Das Leistungsniveau der eingebauten Hydraulikpum-
pe kann ein kurzzeitiges Druckniveau für eine Spalt-
kraft von bis zu 5 Tonnen erreichen. In der Grundein-
stellung werden die Hydraulikspalter werkseitig auf
ein ca. 10% niedrigeres Leistungsniveau eingestellt.
Aus Sicherheitsgründen dürfen die Grundeinstellun-
gen vom Anwender nicht verstellt werden. Bitte be-
achten Sie, dass äußere Umstände wie Betriebs- und
Umgebungstemperatur, Luftdruck und Feuchtigkeit
die Viskosität des Hydrauliköls beeinflussen. Zudem
können Fertigungstoleranzen und Wartungsfehler
das erreichbare Druckniveau beeinträchtigen.

8. Auspacken

• Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs-/ und Transportsicherungen (falls vor-
handen).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden. Bei Beanstandungen muss
sofort der Zubringer verständigt werden. Spätere
Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Be-
dienungsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten
Sie bei Ihrem Fachhändler.
70 mm/sec
4,2 l
240 bar
2800 min
-1
DE | 11
