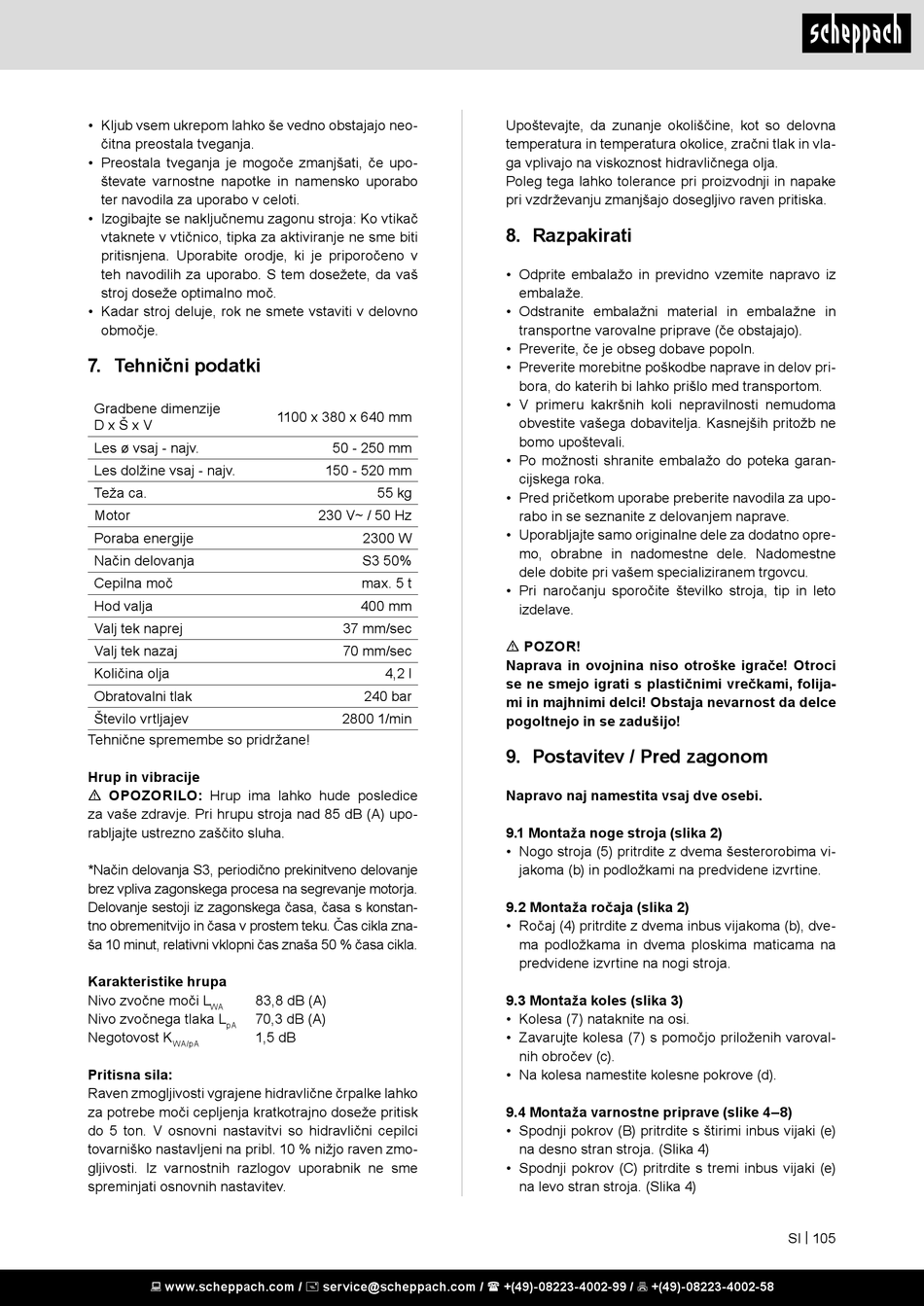

• Kljub vsem ukrepom lahko še vedno obstajajo neo-
čitna preostala tveganja.
• Preostala tveganja je mogoče zmanjšati, če upo-
števate varnostne napotke in namensko uporabo
ter navodila za uporabo v celoti.
• Izogibajte se naključnemu zagonu stroja: Ko vtikač
vtaknete v vtičnico, tipka za aktiviranje ne sme biti
pritisnjena. Uporabite orodje, ki je priporočeno v
teh navodilih za uporabo. S tem dosežete, da vaš
stroj doseže optimalno moč.
• Kadar stroj deluje, rok ne smete vstaviti v delovno
območje.
7. Tehnični podatki
Gradbene dimenzije
D x Š x V
Les ø vsaj - najv.
Les dolžine vsaj - najv.
Teža ca.
Motor
Poraba energije
Način delovanja
Cepilna moč
Hod valja
Valj tek naprej
Valj tek nazaj
Količina olja
Obratovalni tlak
Število vrtljajev
Tehnične spremembe so pridržane!
Hrup in vibracije
m OPOZORILO: Hrup ima lahko hude posledice
za vaše zdravje. Pri hrupu stroja nad 85 dB (A) upo-
rabljajte ustrezno zaščito sluha.
*Način delovanja S3, periodično prekinitveno delovanje
brez vpliva zagonskega procesa na segrevanje motorja.
Delovanje sestoji iz zagonskega časa, časa s konstan-
tno obremenitvijo in časa v prostem teku. Čas cikla zna-
ša 10 minut, relativni vklopni čas znaša 50 % časa cikla.
Karakteristike hrupa
Nivo zvočne moči L 83,8 dB (A)
WA
Nivo zvočnega tlaka L 70,3 dB (A)
pA
Negotovost K 1,5 dB
WA/pA
Pritisna sila:
Raven zmogljivosti vgrajene hidravlične črpalke lahko
za potrebe moči cepljenja kratkotrajno doseže pritisk
do 5 ton. V osnovni nastavitvi so hidravlični cepilci
tovarniško nastavljeni na pribl. 10 % nižjo raven zmo-
gljivosti. Iz varnostnih razlogov uporabnik ne sme
spreminjati osnovnih nastavitev.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
1100 x 380 x 640 mm
50 - 250 mm
150 - 520 mm
55 kg
230 V~ / 50 Hz
2300 W
S3 50%
max. 5 t
400 mm
37 mm/sec
70 mm/sec
4,2 l
240 bar
2800 1/min
Upoštevajte, da zunanje okoliščine, kot so delovna
temperatura in temperatura okolice, zračni tlak in vla-
ga vplivajo na viskoznost hidravličnega olja.
Poleg tega lahko tolerance pri proizvodnji in napake
pri vzdrževanju zmanjšajo dosegljivo raven pritiska.

8. Razpakirati

• Odprite embalažo in previdno vzemite napravo iz
embalaže.
• Odstranite embalažni material in embalažne in
transportne varovalne priprave (če obstajajo).
• Preverite, če je obseg dobave popoln.
• Preverite morebitne poškodbe naprave in delov pri-
bora, do katerih bi lahko prišlo med transportom.
• V primeru kakršnih koli nepravilnosti nemudoma
obvestite vašega dobavitelja. Kasnejših pritožb ne
bomo upoštevali.
• Po možnosti shranite embalažo do poteka garan-
cijskega roka.
• Pred pričetkom uporabe preberite navodila za upo-
rabo in se seznanite z delovanjem naprave.
• Uporabljajte samo originalne dele za dodatno opre-
mo, obrabne in nadomestne dele. Nadomestne
dele dobite pri vašem specializiranem trgovcu.
• Pri naročanju sporočite številko stroja, tip in leto
izdelave.
m POZOR!
Naprava in ovojnina niso otroške igrače! Otroci
se ne smejo igrati s plastičnimi vrečkami, folija-
mi in majhnimi delci! Obstaja nevarnost da delce
pogoltnejo in se zadušijo!

9. Postavitev / Pred zagonom

Napravo naj namestita vsaj dve osebi.
9.1 Montaža noge stroja (slika 2)
• Nogo stroja (5) pritrdite z dvema šesterorobima vi-
jakoma (b) in podložkami na predvidene izvrtine.
9.2 Montaža ročaja (slika 2)
• Ročaj (4) pritrdite z dvema inbus vijakoma (b), dve-
ma podložkama in dvema ploskima maticama na
predvidene izvrtine na nogi stroja.
9.3 Montaža koles (slika 3)
• Kolesa (7) nataknite na osi.
• Zavarujte kolesa (7) s pomočjo priloženih varoval-
nih obročev (c).
• Na kolesa namestite kolesne pokrove (d).
9.4 Montaža varnostne priprave (slike 4–8)
• Spodnji pokrov (B) pritrdite s štirimi inbus vijaki (e)
na desno stran stroja. (Slika 4)
• Spodnji pokrov (C) pritrdite s tremi inbus vijaki (e)
na levo stran stroja. (Slika 4)
