Scheppach HL1200 Translation From The Original Instruction Manual page 18

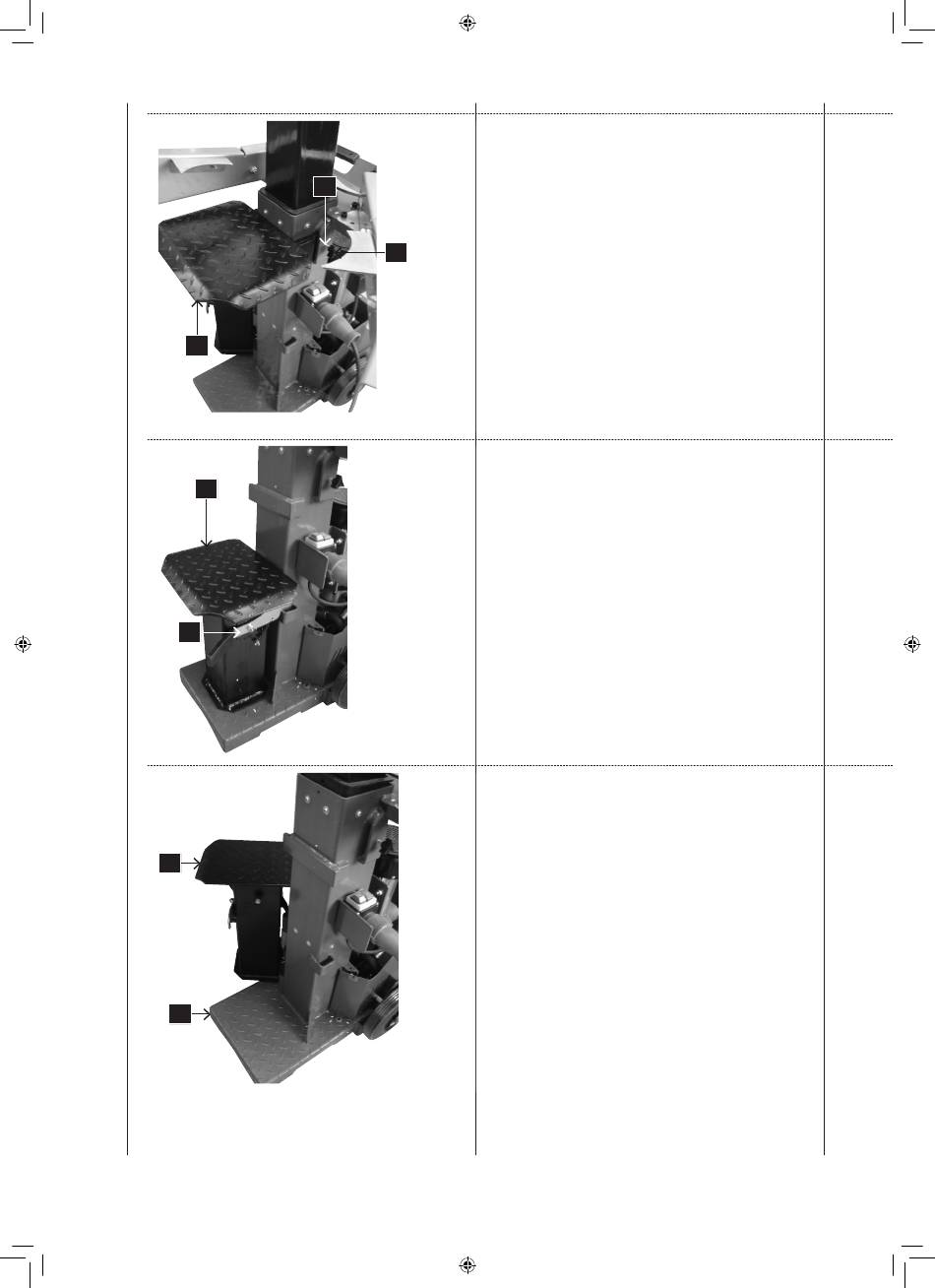

Fig. 7.1
A
Fig. 7.2
B
3
Fig. 7.3
B
C
18
BA HL1200.indd 18
1
2
Stecktisch für Kurzholz bis 61,5 cm. Fig. 7.1
Stecktisch A durch die Laschen (1) einführen und
einrasten.
Stecktisch mit Knebelschraube (2) beidseitig sichern.
Schwenktisch für Kurzholz bis 89 cm. Fig. 7.2
Zum Spalten von Kurzholz für Stämme bis 90 cm wird
der untere Spalttisch B in Arbeitsstellung eingeschwenkt
und mit dem Verriegelungshaken (3) gesichert.
Tisch bis 137 cm, Fig. 7.3
Zum Spalten für Stämme bis 138 cm Tisch C, wird der
Spalttisch B nach außen geschwenkt.
Achtung! Zum Transport nicht am Spalttisch anheben.
