Summary of Contents for Spectris Brüel & Kjaer Vibro AS-477
- Page 1 Betriebsanleitung AS-477 Beschleunigungssensor Instruction AS-477 Acceleration sensor Für den späteren Gebrauch aufbewahren / Keep it accessible for future use...
- Page 2 Copyright © 2019 Brüel & Kjær Vibro GmbH Alle Rechte an dieser technischen Dokumentation All rights to this technical documentation remain bleiben vorbehalten. reserved. Jegliche körperliche oder unkörperliche Any corporeal or incorporeal reproduction or Vervielfältigung dieser technischen Dokumentation dissemination of this technical documentation or sowie die Verbreitung oder öffentliche making this document available to the public without Zugänglichmachung sind ohne vorherige schriftliche...
-
Page 3: Table Of Contents
DE EN Brüel & Kjaer Vibro │Betriebsanleitung / Instruction AS-477 Inhalt/Content Inhalt Hinweise Piktogramme und deren Bedeutung Qualifikation des Betreibers Bestimmungsgemäßer Gebrauch Anwendung Messprinzip Montage Ankopplung Kalibrierung Entsorgung Technische Daten Anschlussdiagramm CE-Erklärung Content Hint Pictograms and their Meanings User Qualification Intended Use Application Measuring Principle... -
Page 4: Hinweise
1 Hinweise Abbildung 1-1) Beschleunigungssensor AS-477 HINWEIS! Diese Betriebsanleitung ist Teil des Produktes. Lesen Sie die Betriebsanleitung vor der Verwendung des Produktes sorgfältig durch und bewahren Sie die Anleitung für den zukünftigen Gebrauch auf. 1.1 Piktogramme und deren Bedeutung Dieses Symbol warnt vor gefährlichen Situationen, die bei Fehlanwendung des Produktes entstehen können. -
Page 5: Bestimmungsgemäßer Gebrauch
Brüel & Kjaer Vibro │Betriebsanleitung AS-477 Hinweise Änderung der Gerätespezifikation Eine Änderung der Gerätespezifikation hat Auswirkung auf den Überwachungsprozess bei stationären Anlagen und Auswirkung auf den messtechnischen Ablauf bei tragbaren Messgeräten. 1.3 Bestimmungsgemäßer Gebrauch Wenn Sensoren oder Kabel in einer Weise benutzt werden, die in den relevanten Betriebsanleitungen nicht beschrieben sind, kann es zu Beeinträchtigung der Funktion und des Schutzes kommen und zu schweren Personenschäden, Tod oder schweren, irreversiblen Verletzungen. -
Page 6: Anwendung
Anwendung Der Sensor AS-477 wird vorzugsweise zur Messung von Vibrationen an rotierenden Maschinen, z.B. Turbinen, Pumpen, Verdichtern usw. eingesetzt. Messprinzip Die Beschleunigungssensoren arbeiten nach dem piezoelektrischen Prinzip. Im Sensor bilden ein Piezoelement und eine interne Sensormasse ein Feder-Masse-Dämpfungssystem. Werden in dieses System Schwingungen eingeleitet, übt die Masse eine Wechselkraft auf das Piezoelement aus. -
Page 7: Emv
Brüel & Kjaer Vibro │Betriebsanleitung AS-477 Der Sensor ist mit dem beigefügten Gewindestift AC-3360 (¼“-28 UNF auf M8) zu montieren: Die Einbaulage an der Maschine ist beliebig. 1. Die Montagefläche muss im Bereich des Sensors plan bearbeitet sein (Rautiefe 0,8 µm) und einen Mindestdurchmesser von 28 mm haben. -
Page 8: Technische Daten
Technische Daten Merkmale Hohe Empfindlichkeit Geeignet für langsam drehende Maschinen Robustes Design M12 Stecker Konstantstrom versorgt Applikation Der Sensor ist geeignet für die gleichzeitige Erfassung von tief- und hochfrequenten Signalen. Typische Anwendungen sind zum Beispiel die Überwachung von Turbinen, Schwerlast- und Planetengetrieben oder Großlüftern. - Page 9 Brüel & Kjaer Vibro │Betriebsanleitung AS-477 Technische Daten Die folgenden Leistungsdaten gelten, sofern nicht anders angegeben, unter Standardbedingungen (Umgebungstemperatur = 25 °C, Konstantstrom = 4 mA). Dynamisch Empfindlichkeit, nom. (bei 100 Hz): 500 mV/g ±5 % Frequenzgang : 0,2 Hz … 14 kHz: ±3 dB 0,7 Hz ...
- Page 10 Bestellcode AS-477 Zubehör AC-1403: zweiadriges Anschlusskabel mit geradem M12-Stecker AC-1404: zweiadriges Anschlusskabel mit abgewinkeltem M12-Stecker AC-3360: Gewindebolzen, 1/4" - 28 UNF auf M8 AC-3361: Gewindebolzen, 1/4" - 28 UNF auf 1/4"- 28 UNF Seite 10 von 20 Brüel & Kjaer Vibro ● 10/2019 ● C106002.001 / v04 Technischen Änderungen vorbehalten!
-
Page 11: Hint

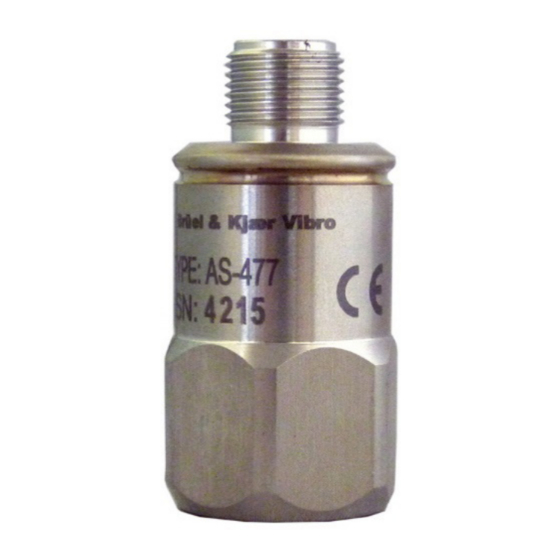

Brüel & Kjaer Vibro │ Instruction AS-477 Hint 1 Hint Figure 1-1) Acceleration sensor AS-477 NOTE! This manual is a part of the product. Read the manual carefully before using the product and keep it accessible for future use. 1.1 Pictograms and their Meanings This symbol warns of dangerous situations which can result from misuse of the product. -
Page 12: Intended Use
Change of System Specification Any change of system specification has its effects on monitoring process with stationary systems and on the measuring sequence with portable measuring systems. 1.3 Intended Use If sensors and cables are used in a way not described in the relevant user manuals, function and protection may be impaired and serious personal damage, death or serious, irreversible injuries may result. -
Page 13: Application
Brüel & Kjaer Vibro │ Instruction AS-477 Application Application The AS-477 is mainly used for measurement of vibrations at rotating machines such as turbines, pumps, compressors, etc. Measuring Principle The acceleration sensor operates according to the piezo-electric principle. A piezo-element and an internal sensor mass form a spring-mass system in the sensor. -
Page 14: Emv
The sensor is to be installed with the threaded stud AC-3360 (¼“-28 UNF on M8) included. It can be installed in any orientation on the machine. 1. The mounting surface must be machined flat in the area of the sensor (roughness depth 0.8 µm) and have a minimum diameter of 28 mm. -
Page 15: Technical Data
Brüel & Kjaer Vibro │ Instruction AS-477 Technical Data Technical Data Features High sensitivity Suitable for slowly rotating machinery Robust design M12 plug Constant current supplied Applications The sensor is suitable for the recording of high and low frequency signals. Typical applications are, for example, the monitoring of transmissions or cooling fans in wind turbines, heavy-duty and planetary gears or large fans. -
Page 16: Brüel & Kjaer Vibro ● 10/2019 ● C106002.001 / V04
The following performance data apply, to the extent that nothing else is indicated, under standard conditions (Ambient temperature = 25 °C, Constant current = 4 mA). Dynamic Sensitivity, nom. (at 100 Hz): 500 mV/g ±5 % Frequency response: 0,2 Hz .. 14 kHz: ±3 dB 0,7 Hz .. - Page 17 Brüel & Kjaer Vibro │ Instruction AS-477 Technical Data Order code AS-477 Accessories AC-1403: double-wired connection cable with straight plug (M12) AC-1404: double-wired connection cable with angled plug (M12) AC-3360: threaded bolt, 1/4" - 28 UNF to M8 AC-3361: threaded bolt, 1/4" - 28 UNF to 1/4"- 28 UNF Page 17 of 20 Brüel &...
-
Page 18: Anschlussdiagramm
Anschlussdiagramm/Connection Diagram Seite / Page 18 von/of 20 Brüel & Kjaer Vibro ● 10/2019 ● C106002.001 / v04 Technischen Änderungen vorbehalten!/Technical alterations reserved! -
Page 19: Ce-Erklärung
DE EN Brüel & Kjaer Vibro │Betriebsanleitung / Instruction AS-477 CE-Erklärung/CE Declaration 10 CE-Erklärung/CE Declaration Seite/Page 19 von/of 20 Brüel & Kjaer Vibro ● 10/2019 ● C106002.001 / v04 Technischen Änderungen vorbehalten! / Technical alterations reserved! -
Page 20: Technischen Änderungen Vorbehalten!/Technical Alterations Reserved
Kontakt / Contact Brüel & Kjaer Vibro GmbH Leydheckerstrasse 10 64293 Darmstadt Germany Telefon: +49 6151 428 0 Fax: +49 6151 428 1000 AS-477 ● C106002.001 / v04 ● Brüel & Kjaer Vibro ● Technischen Änderungen vorbehalten! Technical alterations reserved!
