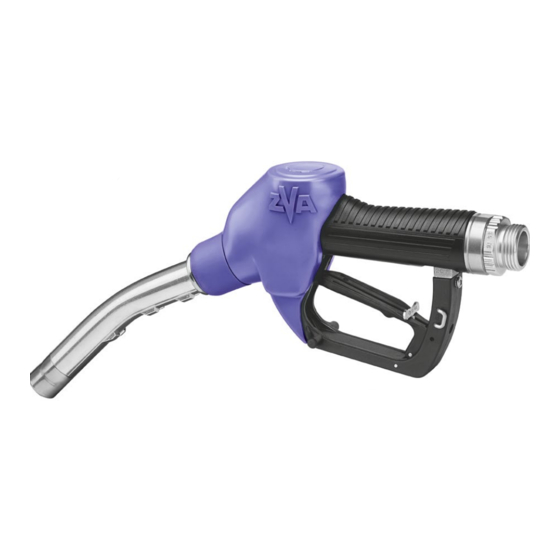

Elaflex ZVA Slimline 2 Installation And Operating Information
Automatic safety nozzle
Hide thumbs
Also See for ZVA Slimline 2:
- Assembling manual (2 pages) ,
- How to use (2 pages) ,
- Manual (2 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links

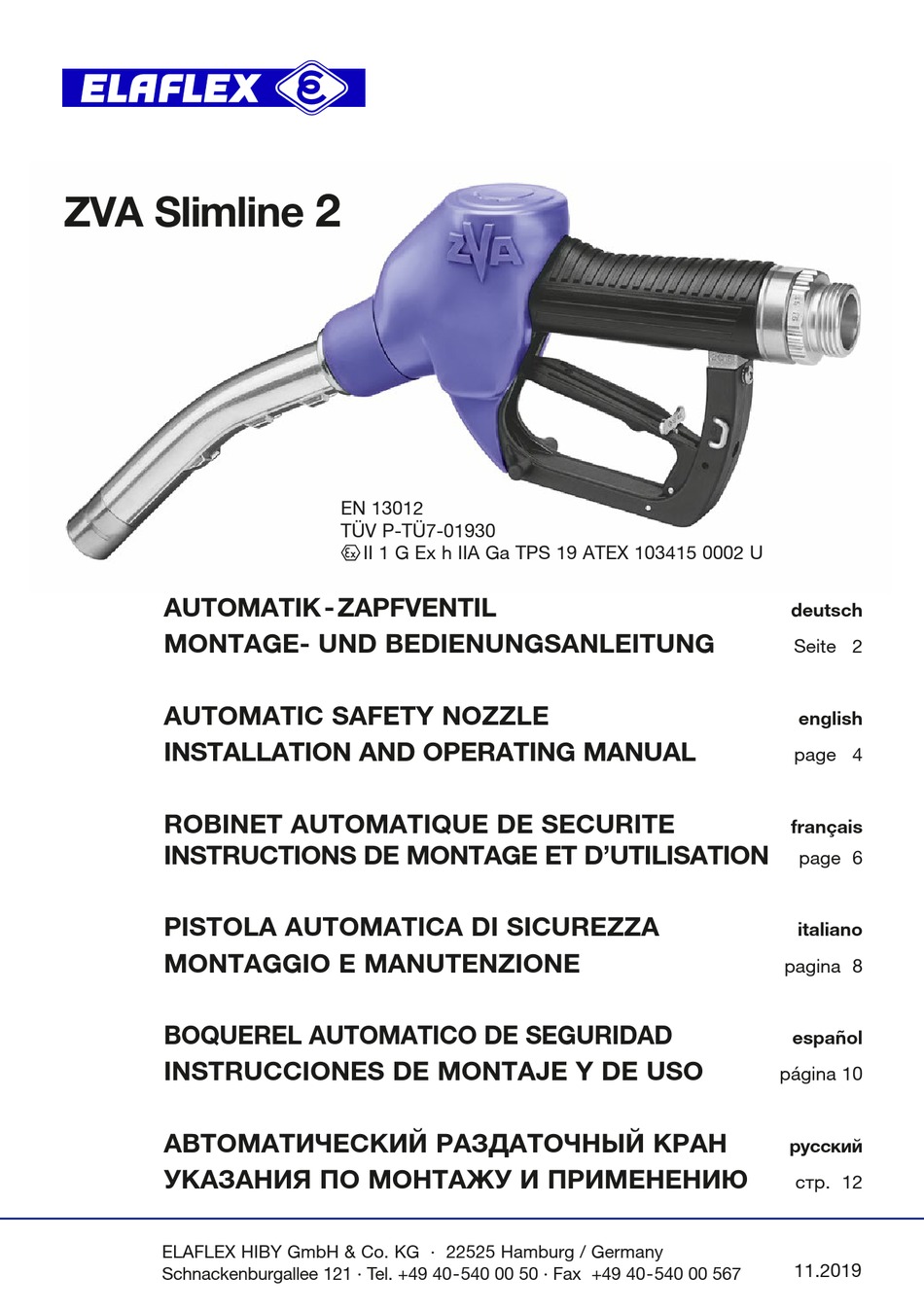

ZVA Slimline
AUTOMATIK - ZAPFVENTIL
MONTAGE- UND BEDIENUNGSANLEITUNG
AUTOMATIC SAFETY NOZZLE
INSTALLATION AND OPERATING MANUAL
ROBINET AUTOMATIQUE DE SECURITE
INSTRUCTIONS DE MONTAGE ET D'UTILISATION
PISTOLA AUTOMATICA DI SICUREZZA
MONTAGGIO E MANUTENZIONE
BOQUEREL AUTOMATICO DE SEGURIDAD
INSTRUCCIONES DE MONTAJE Y DE USO
АВТОМАТИЧЕСКИЙ РАЗДАТОЧНЫЙ КРАН
УКАЗАНИЯ ПО МОНТАЖУ И ПРИМЕНЕНИЮ
ELAFLEX HIBY GmbH & Co. KG · 22525 Hamburg / Germany
Schnackenburgallee 121 · Tel. +49 40 - 540 00 50 · Fax +49 40 - 540 00 567
2
EN 13012
TÜV P-TÜ7-01930
`
II 1 G Ex h IIA Ga TPS 19 ATEX 103415 0002 U
deutsch
Seite 2
english
page 4
français
page 6
italiano
pagina 8
español
página 10
русский
стр. 12
11.2019
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Elaflex ZVA Slimline 2
Summary of Contents for Elaflex ZVA Slimline 2
- Page 1 АВТОМАТИЧЕСКИЙ РАЗДАТОЧНЫЙ КРАН русский УКАЗАНИЯ ПО МОНТАЖУ И ПРИМЕНЕНИЮ стр. 12 ELAFLEX HIBY GmbH & Co. KG · 22525 Hamburg / Germany 11.2019 Schnackenburgallee 121 · Tel. +49 40 - 540 00 50 · Fax +49 40 - 540 00 567...
-
Page 2: Wartung
INBETRIEBNAHME Das ZVA ist ein Vollschlauch-Zapfventil mit automatischer Abschaltung für die Kraftstoff- betankung durch elektrisch betriebene Zapfsäulenpumpen. Betriebsdruck 0,5 bis 3,5 bar, Temperaturbereich -20° C bis +55° C ( LT-Type -40° C bis +55° C ). Das ZVA erfüllt EN 13012 und die europäischen Eichbestimmungen. TÜV-Zulassung und ATEX- Zertifikat (Kategorie Ex II 1G) siehe Seiten 14-15. -
Page 3: Bitte Beachten
Kraftstoffreste überrascht. BITTE BEACHTEN Das ZVA Slimline 2 ist zugelassen für alle normgerechten Ottokraftstoffe (auch mit Ethanol- beimischung), Dieselkraftstoffe sowie Biodiesel (FAME) in einem Druck bereich von 0,5 bis 3,5 bar. Bei Drücken oberhalb von 6 bar öffnet das ZVA selbsttätig. Wenn das ZVA für andere Zwecke wie z. -
Page 4: Putting Into Service
PUTTING INTO SERVICE The ZVA is a fuel-dispensing nozzle with an automatic safety shut off for wet-hose use with electrical operated petrol dispensing pumps. Working pressure 0,5 up to 3,5 bar, temperature range -20° C up to +55° C ( LT type -40° C up to +55° C ). The ZVA fulfils the conditions of the European Weights and Measures as well as EN 13012. - Page 5 HINTS FOR PROPER HANDLING INSERT THE SPOUT FULLY INTO THE TANK. The ball of the safety valve rolls forward to open the air passage. This is the best way to fuel. Make sure that the ZVA is hooked firmly into the fill pipe so that it cannot slip out during refuelling.
-
Page 6: Mise En Route
MISE EN ROUTE Le ZVA est un robinet de distribution flexible plein avec arrêt automatique pour le ravitaillement en carburant par un volucompteur électrique. Pression de Service: 0.5 à 3.5 bar. Plage de température -20°C à +55°C (Version LT -40°C à +55°C). Le ZVA répond aux réglementations métrologiques Européennes et EN 13012. - Page 7 ATTENTION Le ZVA Slimline 2 est adapté pour essence (aussi avec ethanol), Diesel et Biodiesel. Sa plage de pression de service va de 0,5 à 3,5 bar. En cas d’une surpression superieure à 6 bar, le robinet s’ouvre automatiquement.
-
Page 8: Messa In Funzione
MESSA IN FUNZIONE La ZVA è una pistola automatica con arresto di sicurezza, per distributori di carburante. Pressione di esercizio da 0.5 a 3.5 bar, raggio delle temperature da -20° C fino a 55 °C ( versione LT da -40° C a +55° C ). Ogni pistola automatica viene rigorosamente controllata prima di uscire dalla fabbrica e reca, come prescritto, il contrassegno con il numero di serie, trimestre ed anno di fabbricazione. -
Page 9: Garanzia
Si evita cosi lo sgocciolamento per il prossimo cliente. ATTENZIONE La ZVA Slimline 2 é omologata per Benzina sec. le normative vigenti incl. continuti di Bioetanolo, Gasolio e Biodiesel alla pressione tra minimo 0,5 e mass. 3,5 bar. Con troppa pressione, oltre 6 bar, la ZVA si apre automaticamente. -
Page 10: Puesta En Marcha
PUESTA EN MARCHA El ZVA es un boquerel de sistema de manguera llena con cierre automático para el repostamiento de combustible utilizado en aparatos surtidores. Prueba de presión de 0,5 hasta 3,5 bar, rango de temperatura de -20° C hasta +55° C ( tipo LT de -40° C hasta +55° C ). El ZVA cumple con las normas de calibración europeas así... - Page 11 IMPORTANTE El ZVA Slimline 2 es apropiado para gasolina (también con mezcla de etanol), gasóleo y biodiesel, para presiones de trabajo comprendidas entre 0,5 y 3,5 bar. Con sobrepresión de 6 bar el boquerel abre automáticamente.
-
Page 12: Ввод В Эксплуатацию
ВВОД В ЭКСПЛУАТАЦИЮ Раздаточный кран ZVA с автоматической отсечкой для подачи топлива из электрической топливозаправочной колонки. Рабочее давление от 0,5 до 3,5 бар, диапазон температур от -20°C до + 55°C (тип LT от -40°C до + 55°C). ZVA соответствует стандарту калибровки Германии и правилам безопасности EN 13012. Аттестация... -
Page 13: Обратите Внимание
будет иметь остатков топлива, стекающего с крана еще до заправки. ОБРАТИТЕ ВНИМАНИЕ ZVA Slimline 2 имеет аттестацию для всех видов карбюраторного и дизельного топлива в диапазоне давления 0,5 - 3,5 бар. При давлении свыше 6 бар ZVA открывается самостоятельно. Если ZVA будет использоваться для других целей, как, например, при... - Page 14 PDF download: elaflex.de/zertifikate · elaflex.de/en/certificates TÜV approval · Homologation TÜV · Omologazione TÜV · Homologación TÜV · Аттестация TÜV...
- Page 15 PDF download: elaflex.de/zertifikate · elaflex.de/en/certificates ATEX certificate · certificat ATEX · certificato ATEX · certificado ATEX · Аттестация ATEX...
- Page 16 ZVA Slimline 2...
