jbc CP-E Manual

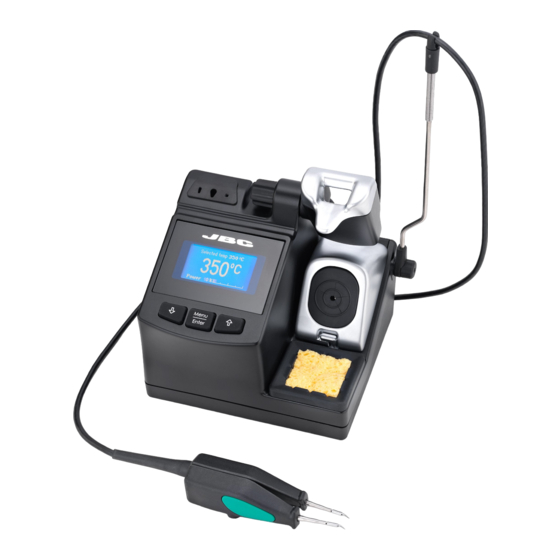

Compact micro tweezers station
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Page
english
2
español
18
Deutsch
34
中文
48
Micro Tweezers Station
www.jbctools.com
Compact
Ref. CP-e

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CP-E and is the answer not in the manual?

Questions and answers

Related Manuals for jbc CP-E

Summary of Contents for jbc CP-E

  • Page 1 Page english español Deutsch 中文 Compact Micro Tweezers Station Ref. CP-e...

  • Page 2: Packing List

    Micro Tweezers Ref. PA120-A Manual ......1 unit Brass Wool ....1 unit Sponge ......1 unit Ref. 0016885 Ref. CL6210 Ref. S0354 Main switch w w w.jbctools.com Fuse Power Socket USB-B connector Equipotential connection Compact Micro Tweezers Station Ref. CP-e...

  • Page 3: Adjustable Stand

    If the tip is very dirty, and rewetting. JBC recommends first cleaning it with the wiper to remove excess solder. Sponge Tap gently to remove excess Use the slots to remove Ref.

  • Page 4: Usb Connector

    JBC Manager www.jbctools.com/manager.html 3. Aligning 4. Fixing Manage and monitor as many stations as your PC can handle by using the JBC Manager. You can export data to another PC. Alignment any JBC station Important: Tighten the screw again being Align the tip of the cartridge.

  • Page 5: Operation

    Operation Control Process The JBC Exclusive Heating System Work Screen This revolutionary technology is able to recover tip temperature extremely quickly. This allows the user to work at a lower temperature. Fixed temp. 3 5 0 Displays a specific fixed temp.
  • Page 6 Should you wish to modify the locked parameters ( ), please fill in the form on www.jbctools.com/en/form and JBC will contact you. Be careful when using these parameters as they may reduce the tip life if not used properly. Please follow the recommended guidelines:...

  • Page 7: Maintenance

    +20°C (+36°F) lower for the C245030 which does not need any temperature adjustment. - Replace any defective or damaged pieces. Use original JBC spare parts only. - Repairs should only be performed by a JBC authorized technical service.

  • Page 8: Specifications

    w w w.jbctools.com Safety Specifications CP-1E 120V 50/60Hz. Input fuse: 2A. Output: 23,5V. Control Unit model: CP-1E It is imperative to follow safety guidelines to prevent electric CP-2E 230V 50/60Hz. Input fuse: 1A. Output: 23,5V. Control Unit model: CP-2E shock, injury, fire or explosion. CP-9E 100V 50/60Hz.
  • Page 9 Estación con Micro pinza Ref. CP-e...
  • Page 10 Manual ....1 unidad Brass Wool Sponge Ref. 0016885 Lana de latón .... 1 unidad Esponja ...... 1 unidad Ref. CL6210 Ref. S0354 Interruptor de red w w w.jbctools.com Fusible Entrada de Red Conector USB-B Conexión Equipotencial Compact Micro Tweezers Station Ref. CP-e...

  • Page 11: Soporte Ajustable

    w w w.jbctools.com Soporte Ajustable Recogecable (Ref. CC3702) Ajuste el soporte de la herra- Coloque el cable en el recogedor para mantener ordenada su Si necesita extraer el protector anti-salpicaduras, siga los siguientes pasos: mienta para adaptarlo a su área de trabajo. posición de trabajo.

  • Page 12: Conector Usb

    · Gestor JBC www.jbctools.com/manager.html caliente. 3. Alinee 4. Fije Gestione y monitorice tantas estaciones como su ordenador permita utilizando el JBC Manager (Gestor JBC). Puede exportar los datos a otros PCs. cualquier Alineación estación JBC Importante: Apriete el tornillo de nuevo y Alinee la punta del cartucho.
  • Page 13 Funcionamiento Control del proceso El Exclusivo Sistema Calefactor de JBC Pantalla de trabajo esta tecnología revolucionaria es capaz de recuperar la temperatura extremadamente rápido. Se muestra cuando se fija una esto permite al usurio trabajar con temperaturas más bajas.
  • Page 14 Si desea activar los parámetros bloqueados ( ), rellene el formulario que encontrará en www.jbctools.com/en/form y JBC contactará con usted. Tenga en cuenta que un uso indebido de los parámetros puede reducir la vida de la punta. Por favor, siga las siguientes indicaciones: Configuración de la Herramienta (Tool Settings)

  • Page 15: Mantenimiento

    C245030 no necesita ningún ajuste de tempe- ratura. - Cambie cualquier pieza defectuosa o dañada. Utilice solamente recambios originales de JBC. - Cualquier reparación sólo podrá ser realizado por un servicio técnico oficial JBC.

  • Page 16: Especificaciones

    w w w.jbctools.com Seguridad Especificaciones Es necesario cumplir estas normas de seguridad para prevenir cualquier choque eléctrico, heridas, fuego o explosiones. CP-1E 120V 50/60Hz. Fusible de entrada: 2A. Salida: 23,5V. Unidad de Control: CP-1E CP-2E 230V 50/60Hz. Fusible de entrada: 1A. Salida: 23,5V. Unidad de Control: CP-2E CP-9E 100V 50/60Hz.
  • Page 17 Station mit Mikro-Entlötpinzette Ref. CP-e...
  • Page 18 0009401 (230V) Micro Tweezers Mikro-Entlötpinzette Ref. PA120-A Brass Wool Sponge Handbuch ....1 Einheit Messingwolle .... 1 Einheit Schwamm ....1 Einheit Ref. 0016885 Ref. CL6210 Ref. S0354 Hauptschalter w w w.jbctools.com Sicherung Netzsteckdose USB-B-Anschluss Potenzialausgleichsbuchse Compact Micro Tweezers Station Ref. CP-e...
  • Page 19 w w w.jbctools.com Verstellbare Ablage Kabelausleger (Ref. CC3702) Stellen Sie die Werkzeugablage Fixieren Sie das Kabel am Aufleger und und stellen ihn so ein, Wenn Sie den Spritzschutz entfernen müssen, befolgen Sie folgende Schritte: passend auf Ihre Arbeitsposi- um Kabelsalat zu vermeiden. tion ein.

  • Page 20: Usb-Anschluss

    Anschluss bis zu der Markierung einschie- www.jbctools.com/manager.html Flachzange verwenden. ben. 3. Ausrichten 4. Fixieren Verwalten und überwachen Sie mit dem JBC Manager an einen PC angeschlossene Stationen: jede JBC Ausrichtung Station Wichtig: Die Schraube wieder festziehen, Ausrichten sie die Spitze der Kartusche.

  • Page 21: Betrieb

    Betrieb Prozess-Steuerung Das exklusive Heizsystem von JBC Arbeitsbildschirm Diese revolutionäre Technik ist dazu in der Lage, außerordentlich schnell die Spitzentemperatur zu Zeigt eine spezifische erreichen. Dies ermöglicht es dem Benutzer, mit einer niedrigeren Temperatur zu arbeiten. Fixed temp.
  • Page 22 Falls Sie gesperrte Parameter ändern möchten ( ), füllen Sie bitte den Vordruck auf www.jbctools.com/en/form aus und JBC wird sich mit Ihnen in Verbindung setzen. Seien Sie bei der Benutzung dieser Parameter vorsichtig, da sie bei unsachgemäßer Anwendung die Standzeit der Spitze verkürzen können.

  • Page 23: Wartung

    20 °C (+36 °F) niedrigeren Temperatur arbeiten, wenn C245030 keine Tempera- turanpassung benötigt. - Jedes defekte oder schadhafte Teil austauschen. Nur Original-ersatzteile von JBC verwenden. - Reparaturen dürfen nur von dem Vertragskundendienst von JBC durchgeführt werden.

  • Page 24: Technische Daten

    w w w.jbctools.com Sicherheit Technische Daten Die Sicherheits-Leitlinien müssen unbedingt eingehalten werden, um elektrischen CP-1E 120V 50/60Hz. eingangssicherung: 2A. Ausgang: 23,5V. Steuereinheit Modell: CP-1E CP-2E 230V 50/60Hz. eingangssicherung: 1A. Ausgang: 23,5V. Steuereinheit Modell: CP-2E Schlag, Verletzung, Feuer oder Explosion zu vermeiden. CP-9E 100V 50/60Hz.
  • Page 25 CP 控制主机 ..........1 件 微型镊 ........... 1 件 Ref. CP-1E (120V) Ref. PA120-A CP-2E (230V) CP-9E (100V) 操作控制 焊嘴清洁 系统 电源线 ............1 件 铜丝球 ............1 件 Ref. 0009417 (100V/120V) Ref. CL6210 0009401 (230V) 微型镊 Ref. PA120-A 海绵 ............. 1 件 说明书 ............1 件 Ref. S0354 Ref. 0016885 w w w.jbctools.com 主开关 保险丝 电源插座 USB-B 接口 电位连接 Compact Micro Tweezers Station Ref. CP-e...
  • Page 26 w w w.jbctools.com 可调式支架 集线器 (Ref. CC3702) 调节工具支架，满足工作位 将电线放置在集线器上，避免工作位置受到电线干扰。 如果需要拆下保护罩， 请按照以下步骤进行： 置需求。 1. 松开保护罩扣锁。 2. 撤走保护罩。 焊嘴清洁系统 其他防溅罩选项（不包括）: 选择最适合您的焊接清洁需求的选择。 不锈钢丝球 金属刷 Ref. CL6205 Ref. CL6220 防溅罩 为焊嘴提供更深层的 如果使用得当， 清洁 可提供更彻底的清洁。 Ref. 0016953 防溅层 可防止在使用铜丝清洁球 Ref. 0016954 的时候残锡的飞溅。 防止溅锡确保工作环境的整洁。 擦板 敲击 擦拭 铜丝球 Ref. CL6210 有效清洁方法。 在清洁 后到下次焊接前对焊 嘴加锡保养，以防焊嘴...
  • Page 27 更换烙铁头 USB 接口 为了安全地更换烙铁头, 在执行以下操作前, 请先卸除工具或关闭主机: 自我们官网下载最新软件，确保您的焊台处于最佳状态。 JBC 更新程序 (JBC Updater) 1. 卸除 2. 插入 www.jbctools.com/software.html 通过USB接口更新软件。 USB AB 连接线 JBC Updater 标记 注意: 将烙铁头插入到标记出以确保正确 拧松螺丝并取出烙铁头。 使用平口钳以免 烫伤。 连接。 JBC 管理员 (JBC Manager) www.jbctools.com/manager.html 3. 对齐 4. 固定 通过该程序使用电脑管理和跟踪多台焊台。 可将数据导出到其他电脑上。 任何JBC 校直...
  • Page 28 操作 流程控制 JBC 专属加热系统 工作屏 显示特定固定温度 Fixed temp. 3 5 0 革命性技术， 可以令烙铁头温度快速回升。 这意味着用户可以在较低温度下操作，并提高焊接质量。 Levels ºC 2 7 0 3 5 0 4 0 0 显示已选温度等级 之后，烙铁头温度在睡眠和休眠模式下降低， 可令其寿命延长五倍。 Selected temp. 3 5 0 固定温度 工作屏提供工具 1. 工作...
  • Page 29 不适用 多数无铅应用来说这已 (190-840ºF)。 更改温度限 间的接触，使助焊剂无法 类似于 “固定一个温度” 的参 速切换。 根据您的焊接应用 被视为足够高温。 制用于不常见的应用，如低/ 发挥正常功效，严重降低 数。 在这种情况下 ，用户可以 允许的温度值来设置。 高熔点锡焊（HMP）或者塑料 烙铁头寿命。 如果焊点需 根据不同的功率要求设置最 应用（比如铆合）。 要更大功率（比如多层板 多3个温度值。 或者高散热板） ，JBC强烈 最低温度 推荐配合使用其他辅助产 设定进行工作的最低温 品如预热台。 睡眠延时 因为我们的工具可以仅在2 度。 默认的最低温度为 设置工具在置放架上起 秒内从默认睡眠模式升到工 200ºC (392ºF).。 对于 并保持所选温度到进入 作温度， 此参数预设为0分 有铅应用来说这被视为 睡眠模式的时间。 焊嘴 钟。 一旦工具被回放到置放 适当的起始温度。...
  • Page 30 时间之后， 电源被切断， 做加锡保养也有助于保护涂 生锈或航脏的表面会减少传递到焊点的热 焊嘴温度降至室温。 层，防止焊嘴氧化，延长焊嘴 量。 寿命。 - 定期检查电线和管子。 - 按如下图示更换熔断保险丝： 1. 推动黑色盖子取下保险丝。 如有必要可使 2. 将新的保险丝放入保险丝盒，并将其放入 用工具。 工作台。 温度修正 设置数值在±50°C (± 90°F) 当用户更换烙铁头 提供所选温度和实际温 以实现零失误。 JBC强烈推荐 类型， 此参数须重设至 度之间的更精确的修正。 使用TID-A或TIA-A测温仪以 0°C/F 或者适合该烙铁 获得精确的读数。 头的温度值。 比如，为 C245966（粗类型）设置的 修正值为+20°C (+36°F)， 之后用户更换到C245030 （较细类型）而没有重设修 正值，在C245030不需要 调整温度的情况下 ， 用户 实际上在低20°C (+36°F) 的温度下作业。 - 更换任何受损的元件。 仅使用JBC原装配件。 - 修理必须由JBC专业技术服务人员进行。...
  • Page 31 w w w.jbctools.com 安全 技术规格 CP-1E 120V 50/60Hz. 输入保险丝: 2A. 输出: 23,5V. 主机款式: CP-1E 必须遵守安全准则，以防止电击，人身伤害，火灾或爆炸。 CP-2E 230V 50/60Hz. 输入保险丝: 1A. 输出: 23,5V. 主机款式: CP-2E CP-9E 100V 50/60Hz. 输入保险丝: 2A. 输出: 23,5V. 主机款式: CP-9E - 重量: 2.7 Kg (5.95 lb) - 不要使用本产品用于焊接或返修以外的任何目的。 不正确使用可能造成火灾。 - 尺寸: 150 x 175 x 145 mm - 最高输出功率: 80W - 电源线必须插入核准的电源。 确保使用前妥善接地。 拔掉电源时握住插头，而不是电线。 - 温度范围: 90-450°C (190°-840°F) (±5%) - 焊接接地电阻: <2 ohms - 请勿在带电部件上操作。 - 焊接接地电压: <2mV RMS - 工作室温: 10-40 ºC / 50-104 ºF - 该工具在不使用时应放置在支架上，以激活休眠模式。 - USB 连接焊台-PC 烙铁头，金属部分和支架即使在焊台被切断电源时仍旧是热的。 符合CE标准 防静电 “趋肤效应” 保护外壳 小心轻放， 包括调整支架位置时。 - 设备开着时， 切勿无人看管。 - 请勿覆盖通风口。...
  • Page 32 w w w.jbctools.com Exploded View · Despiece · Explosionszeichnung · 分解图...

  • Page 33: Warranty

    Warranty Garantía Garantie JBC’s 2 year warranty covers esta garantía de 2 años cubre Die 2-Jahres-Garantie von JBC this equipment against all este equipo contra cualquier ersteckt sich auf das Gerät bei manufacturing defects, including defecto de fabricación, Herstellungsfehlern, einschließlich the replacement of defective incluyendo la sustitución de partes...
