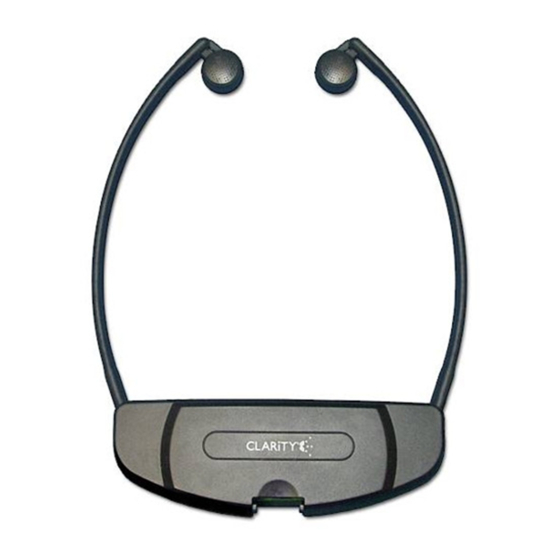

User Guide
C120
Wireless TV Amplifier
E
N
G
L
I
S
H
E
S
P
A
ñ
O
L

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Clarity Professional C120 and is the answer not in the manual?

Questions and answers

Related Manuals for Plantronics Clarity Professional C120

Summary of Contents for Plantronics Clarity Professional C120

  • Page 1 User Guide C120 Wireless TV Amplifier ñ...

  • Page 3: Table Of Contents

    CONTENTS Parts Checklist .................. 4 Quick Reference Guide ..............5 Features ....................6 Clarity Power Control ..............6 Telephone Ring Notification ............6 Public IR Address Usage ............... 7 Setup Guidelines C120 Transmitter ................7 C120 Headset ................11 Troubleshooting ................14 Technical Specifications ..............

  • Page 4: Parts Checklist

    PARTS CHECKLIST 1. Headset 2. Transmitter 3. Headset Pouch 4. Microphone 5. AC Adapter 1. Headset 6. Rechargeable Batteries (2) 7. User Guide 8. Flathead Screwdriver 9. RCA Cable (dual red and white plugs) 10. RCA – 3.5mm Cable 11. Phone Line Cord 2.

  • Page 5: Quick Reference Guide

    Quick Reference Guide C120 C120 STEREO / MONO L/MONO STEREO / MONO STEREO RCA JACKS L (WHITE) DC12V LINE PHONE STEREO MONO R (RED) TV BACK VIEW RCA 3.5mm cable (provided) (if TV only has a 3.5mm audio port) QUICK START GUIDELINES 1.

  • Page 6: Features

    C120 INTRODUCTION Thank you for purchasing the new and exciting C120 from Clarity. The C120 provides an enjoyable television viewing experience for people who have a hard time hearing the television. The C120 uses infrared technology to wirelessly send signals from a sound source to the headset receiver.

  • Page 7: Public Ir Address Usage

    C120 INTRODUCTION Public IR Address Usage This feature allows the headset to be worn at public events where a infrared system is offered for those with a hearing impairment. Examples of such an area could be a movie theater, churches, or public areas.
  • Page 8 C120 INSTALLATION CONNECTING THE C120 TRANSMITTER 1. Connect the Power Connect the AC Adapter into the DC12V port located on the back of the base (Fig. 2). Plug the DC12V AC Adapter into a wall outlet. 2. Select the Appropriate Audio Cord FIG.
  • Page 9 C120 INSTALLATION If you have digital cable or satellite, plug the C120 into the digital cable or satellite box if possible. Connect the RCA jacks to the output of the FIG. 5 TV or VCR. Connect the other end of the cord to both the left and right RCA ports STEREO MONO...
  • Page 10 C120 INSTALLATION C. Microphone Mode Use this mode only if an RCA or headset port connection is not available; for example, older televisions that may not have audio outputs. Connect the supplied microphone into the “Mic” port on the back of the C120 base. FIG.

  • Page 11: C120 Headset

    C120 OPERATION SETTING UP THE C120 HEADSET Installing the Batteries Install the supplied rechargeable battery in the bottom of the headset. Once you place the headset into the base (Figure 13) it begins to charge the battery. An LED light will illumi- nate on the front of the C120 base to confirm the charging has begun.
  • Page 12 C120 OPERATION ADjUSTING THE HEADSET Public IR Usage HOME AWAY On the top of the headset (receiver) there is a switch labeled “HOME/AWAY.” When 2.3 MHz 95 kHz using the headset to listen to the television with the included base, set switch to “HOME.” For FIG.
  • Page 13 C120 OPERATION AUxILIARY HEADSET CONTROLS Balance Control This adjusts the volume balance between the Left and Right earphones. The small supplied screwdriver will be needed to adjust this control. Tone Controls There are two controls for tone, one for each earphone (left and right). The small supplied screwdriver will be needed to adjust this control.

  • Page 14: Troubleshooting

    TROUBLESHOOTING If the C120 is producing no sound: 1. Ensure that proper installation and setup procedures were followed by reading the user guide carefully. 2. Check to see if all the equipment is turned on, including the television, stereo or VCR. 3.

  • Page 15: Technical Specifications

    TECHNICAL SPECIFICATIONS C120 TRANSMITTER INFORMATION Dimensions: 7 1/16”L x 3 5/8”W x 1 1/8”H, (17.9cm x 9.2cm x 2.8cm) Weight: 5.2 oz (147g) AC Adapter: 100-240V, 50/60 Hz, 0.15 Amps Charging Docks: Charges one (1) C120 headset and two (2) additional batteries in the auxiliary docks.

  • Page 16: Regulatory Compliance

    REGULATORY COMPLIANCE Part 68 of FCC Rules product identifier that has the format Information US:AAAEQ##TXXXX. a) This equipment complies with The digits represented by ## are the Part 68 of the FCC rules and the REN without a decimal point (e.g., 03 requirements adopted by the ACTA.
  • Page 17 REGULATORY COMPLIANCE Part 15 of FCC Rules g) This telephone equipment is Information notintended to be repaired and it contains no repairable parts. This device complies with Part 15 of Opening the equipment or any the FCC Rules. Operation is subject attempt to perform repairs will to the following two conditions: (1) oid the warranty.
  • Page 18 REGULATORY COMPLIANCE receiver with respect to the with the above conditions may not telephone equipment. (This prevent degradation of service in increases the separation between some situations. Repairs to certified the telephone equipment and equipment should be made by an the receiver.) authorized Canadian maintenance facility designated by the supplier.
  • Page 19 Industry Canada technical specifications were met.) The party responsible for regulatory compliance: Clarity, a Division of Plantronics, Inc. 4289 Bonny Oaks Drive, Suite 106 Chattanooga, TN 37406 Phone: 1-800-552-3368 Battery Disposal Information The rechargeable batteries in the C120 need to be disposed of properly.Ensure you dispose of...
  • Page 21 Manual del Usuario C120 Amplificador de TV sin Hilos C120 ñ...
  • Page 23 TABLA DE CONTENIDOS Componentes ................... 24 Guía rápida de referencia ............25 Características ................26 Control de alimentación Clarity ..........26 ® Notificación de llamada Telefónica ..........26 Señal infrarroja en público ............27 Instalación del C120 Base Transmisora ................. 27 Receptor de auricular ..............

  • Page 24: Componentes

    COMPONENTES 1. Receptor de auricular 2. Base transmisora 3. Pouch 1. Receptor de 4. Micrófono de TV auricular 5. Fuente de alimentación 6. Baterías recargable (2) 7. Manual del usuario 8. Destornillador plano 9. Cable RCA (conectores duales rojo y blanco) 10.

  • Page 25: Guía Rápida De Referencia

    Guía rápida de referencia C120 C120 STEREO / MONO L/MONO STEREO / MONO STEREO RCA JACKS L (BLANCO) DC12V LINE PHONE STEREO MONO R (ROJO) VISTA TRASERA DE LA TV Cable alternativo de sonido mono (entregado) (Si la TV tiene un solo conector hembra de sonido) AURICULAR DE TV C120 1.

  • Page 26: Características

    INTRODUCCIóN Gracias por comprar este nuevo y excitante producto de Clarity . El C120 ® brinda una agradable experiencia para disfrutar de la televisión a quienes tienen dificultades al escuchar su TV. El C120 utiliza una tecnología inalámbrica infrarroja para enviar señales desde el televisor u otro dispositivo al receptor del audífono.

  • Page 27: Señal Infrarroja En Público

    INTRODUCCIóN Señal infrarroja en público Esta función permite el uso del auricular en eventos públicos, donde se ofrece sistema infrarrojo a quienes utilizan dispositivos de asistencia auditiva. Algunos ejemplos son el cine, iglesias y discursos públicos. Consulte al administrador del lugar para verificar si el servicio infrarrojo está disponible. INSTALACIóN DEL C120 Instalación del transmisor Pautas importantes de instalación...
  • Page 28 INSTALACIóN DEL C120 CONExIóN DEL TRANSMISOR 1. Conexión de alimentación Conecte el adaptador de CA al puerto 12V CC situado detrás de la base (Figura 2). Conecte el DC12V adaptador de CA en el enchufe de la pared. 2. Selección del cable de audio apropiado Figura 2 A.
  • Page 29 INSTALACIóN DEL C120 Si el televisor (u otro dispositivo) tiene sólo un puerto RCA, coloque el conector macho RCA izquierdo (blanco) de la salida en el puerto RCA izquierdo (blanco) de la base. El conec- Figura 5 tor hembra derecho (rojo) debe permanecer desconectado en ambos extremos.

  • Page 30: Receptor De Auricular

    INSTALACIóN DEL C120 Teléfono El C120 puede emitir un indicador audible que se escucha a través del auricular cuando suena el teléfono. Debe seguir los siguientes pasos si desea utilizar la notificación de llamada telefónica. Primero, conecte el cable del teléfono que sale de la pared al conector hembra que se encuentra en la parte trasera de la base denominado “LINE”.
  • Page 31 OPERACIóN DEL C120 Se pueden comprar baterías de repuesto CARGADOR DE BATERÍA ADICIONAL y colocarlas en los cargadores adicionales de la base. Ver Figura 14. Estas baterías adicionales, que se encienden o se apagan, permitirán prolongar el uso del producto sin CARGADOR DEL AURICULAR tener que esperar que la batería se cargue.
  • Page 32 OPERACIóN DEL C120 Control de Volumen El auricular tiene un control de volumen en la parte superior mediante el cual puede ENCENDIDO APAGADO controlar fácilmente el volumen cuando mira televisión. Para aumentar el volumen gire el Figura 16 control hacia el signo “+”, para bajar el v olumen gírelo hacia el signo “-”.
  • Page 33 OPERACIóN DEL C120 CONTROLES AUxILIARES DEL AURICULAR Control de balance Este control ajusta el balance de volumen entre los audífonos izquierdo y derecho. Necesitará un pequeño destornillador para ajustar este control. Control de tono Hay dos controles de tono, uno para cada audífono (izquierdo y derecho). Necesitará...

  • Page 34: Resolución De Problemas

    RESOLUCIóN DE PROBLEMAS Si el C120 no emite sonido: 1. Asegúrese de haber seguido los procedimientos de instalación leyendo cuidadosamente el manual del usuario. 2. Asegúrese de que todo el equipo está encendido, incluso la televisión o el VCR. 3. Revise todas las conexiones de cable (alimentación, audio del televisor, etc.), asegurándose de que no se aflojaron o se desconectaron.

  • Page 35: Especificaciones Técnicas

    ESPECIFICACIONES TéCNICAS INFORMACIóN DEL TRANSMISOR C120 Tamaño: 7 1/16” de largo x 3 5/8” de ancho x 1 1/8” de altura, (17,9cm x 9,2cm x 2,8cm) Peso: 5,2 onzas (147g) Adaptador de la AC: 100-240V, 50/60 Hz, 0,15 Amperes Cargadores: Un (1) cargador para el auricular C120 y dos (2) baterías adicionales en los cargadores auxiliares.

  • Page 36: Cumplimiento Con Los Reglamentos

    CUMPLIMIENTO CON LOS REGLAMENTOS Información sobre la Parte 68 respuesta a una llamada entrante. En de las Reglas FCC (Comisión la mayoría pero no en todas las áreas, Federal de Comunicaciones de el total de RENs no debe superar los EE.UU.
  • Page 37 CUMPLIMIENTO CON LOS REGLAMENTOS equipo. Si esto sucede, la compañía deshabilitaría el equipo de alarma, de teléfonos proporcionará aviso consulte a su compañía de teléfonos por adelantado para que usted o a un instalador calificado. pueda hacer las modificaciones j) Este equipo telefónico es compat- necesarias para mantener el servicio ible con los auxiliares auditivos.
  • Page 38 CUMPLIMIENTO CON LOS REGLAMENTOS diseñados para ofrecer una pro- PRECAUCIóN: Los cambios tección razonable contra la o modificaciones no aprobados interferencia perjudicial en una expresamente por el fabricante instalación residencial. responsable del cumplimiento pudieran anular la autoridad del Este equipo genera, utiliza y puede usuario de operar el equipo.
  • Page 39 Los usuarios deben asegurarse, Clarity, Una División de para su propia protección, de que Plantronics, Inc. las conexiones eléctricas a tierra 4289 Bonny Oaks Drive, Suite 106 del suministro de energía pública, Chattanooga, TN 37406 las líneas telefónicas y los sistemas...
  • Page 40 Chattanooga, TN 37406 1-800-552-3368 www.clarityproducts.com ©2007 Clarity, a Division of Plantronics, Inc. All Rights Reserved. Clarity, the amplification device, Clarity and the amplification device combined, Amplifying Your Life, Clarity Power and C100 are trademarks or registered trademarks of Plantronics, Inc.
