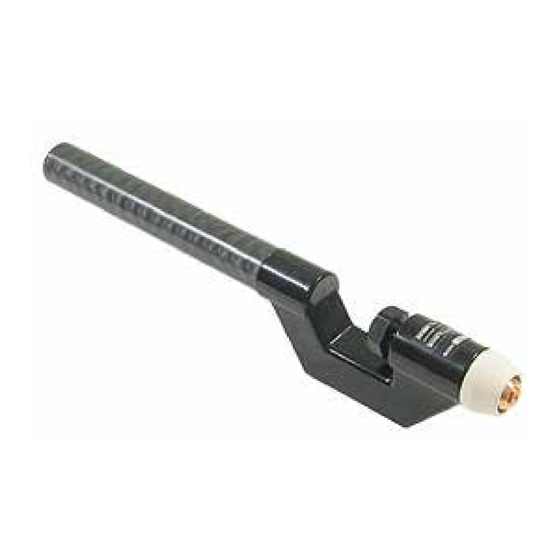

100W
I
PWM 4A
I
PWM 300
50115037 A  Valid from 2020 week 19

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 100W and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Migatronic 100W

Summary of Contents for Migatronic 100W

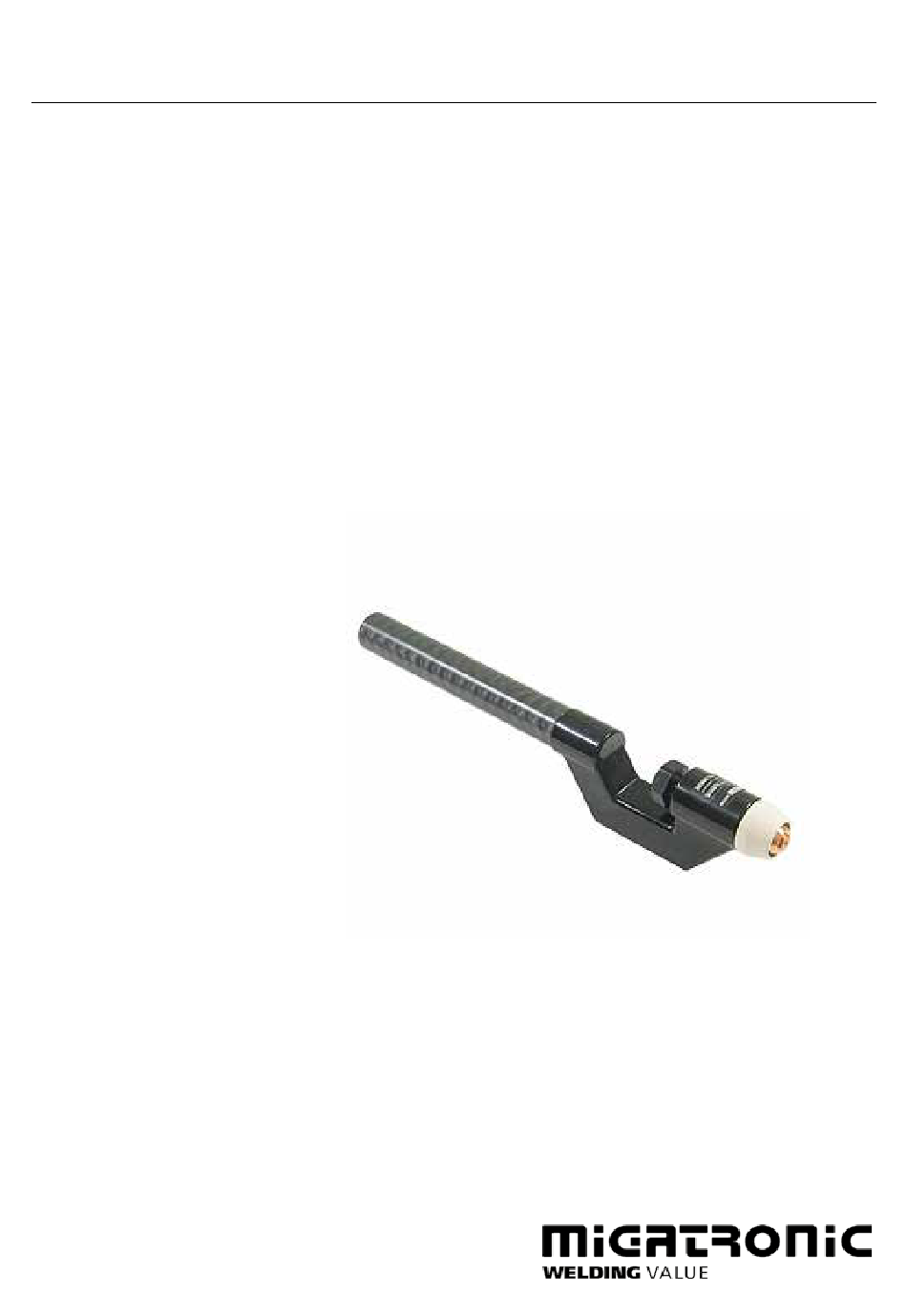

  • Page 1 100W PWM 4A PWM 300 50115037 A  Valid from 2020 week 19...
  • Page 2 Dansk .....................3 English ...................9 Deutsch ..................15 Spare parts lists ..............21-23...
  • Page 3 • Beskyt øjnene, idet selv en kortvarig påvirkning kan autoriseret personel i henhold til EN/IEC60974-9. give varige skader på synet. Brug svejsehjelm med foreskrevet filtertæthed. Migatronic kan ikke gøres ansvarlig ved utilsigtet brug eller brug udenfor maskinens/kablernes • Beskyt kroppen mod lyset fra lysbuen, idet huden specifikationer.

  • Page 4: Installation

    Gasdysen er tisodet Svejseemnet er olieret. Sørg for at fjerne den tilladelige belastning, påtager MIGATRONIC sig intet olierede overflade. Rens gasdysen da det tilsodede materiale kan aflejres i smeltebadet ansvar for beskadigelse af kabler, slanger og eventuelle eller forårsage gnistdannelser mellem dyse og...
  • Page 5 Vedligeholdelse Sluk altid for svejsemaskinen før slange efterses eller Wolframelektrode: slibning repareres. Wolframelektroden skal slibes i en 20° vinkel ved hjælp af en wolframsliber eller drejes på drejebænk Gasdyse, isolator, elektrodetang og elektrodeholder skal med karbidskæreværktøj og skal have en overflade på regelmæssigt afmonteres for kontrol af defekter.
  • Page 6 Vedligeholdelse Vedligeholdelsesskema CK = check J = juster R = rengør U = udskift S = smør Systemkontrol Daglig Ugentlig Månedlig Om nødvendig Check Kølesystem: Kølemiddelhøjde [    ] Pumpetryk [    ] Filter [    ] Kølemodstand [    ] Afioniseringsindsats [    ] Kølegennemstrømning [    ] Varmeudledning [    ] Brænderkøling U - R [    ] Plasmabrænder:...

  • Page 7: Tekniske Data

    Tekniske data Type 100W PWM 4A PWM 300 Beskyttelsesgas Plasmagas : Argon, Argon Helium, Helium 0,5-1,5 l/min 0,25-3,3 l/min 0,5-1,7 l/min Beskyttelsesgas : Argon, Argon Helium, Helium 4-12 l/min 4,75-9,5 l/min 4,75-9,5 l/min Svejsestrøm Svejsespænding: Svejsespænding 10-40 V 10-40 V 10-40 V Svejsestrøm...
  • Page 8 Garantibestemmelser Garantibestemmelser Migatronic (herefter omtalt som Leverandøren) udfører løbende kvalitetskontrol gennem hele produktionsforløbet samt afprøvning af de komplette enheder gennem omfattende test. Leverandøren yder garanti i henhold til nedenstående bestemmelser ved at udbedre fejl og mangler ved enheder, der påviseligt og indenfor garantiperioden måtte skyldes materiale- eller produktionsfejl.
  • Page 9 Meeting requirements for electricity values • Shield the place of work, if possible, and warn other • All Migatronic welding machines are manufactured persons in the area against the light from the arc. according to the technical safety regulations valid in the EU.

  • Page 10: Troubleshooting And Solution

    Workpiece is oiled. Remove the oiled surface. Configuration nozzle Clean the gas nozzle because coking can deposit MIGATRONIC disclaims all responsibility for damaged in the weld pool or cause sparking between cables and other damage related to welding with nozzle and workpiece.

  • Page 11: Maintenance

    Maintenance Switch off the welding machine before check-up or Tungsten electrode: grinding repair of the welding hose. The tungsten electrode should be resharpened to a 20 degree included angle using a tungsten grinder or Gas nozzle, insulator, electrode clamp and electrode turned on a lathe with carbide cutter tool obtaining a holder should be dismounted regularly and checked for minimum 32 M croinch surface finish.
  • Page 12 Maintenance Preventive maintenance schedule CK = check A = adjust C = clean R = replace L = lubricate System checks Daily Weekly Monthly As required Check Cooling system: Coolant level [    ] Pump pressure [    ] Clean filter [    ] Coolant resistivity [    ] Deionizer cartridge [    ]...

  • Page 13: Technical Data

    3 l/min = 180 l/hour Recommended flow rate min. 2 bar, max. 4 bar min. 2 bar, max. 3.5 bar min. 2.5 bar, max. 7 bar Conductance of coolant TDC/Migatronic Max. < 30 µS/cm Max. < 30 µS/cm Max. < 30 µS/cm...

  • Page 14: Warranty Regulations

    Warranty regulations Warranty regulations Migatronic (which is hereinafter referred to as “the Supplier”) continuously carries out quality control throughout the manufacturing process as well as check of the complete units through comprehensive testing. The Supplier provides warranty in accordance with the...
  • Page 15 • Die Augen schützen, weil selbst kurzzeitige Einwirkung gemäß EN/IEC60974-9 installiert und verwendet zu Dauerschäden führen kann. Schweißerhelm mit werden. Migatronic übernimmt keine Verantwortung vorgeschriebenen Schutzgläsern benutzen. durch unbeabsichtigte Anwendung oder Verwendung • Den Körper gegen das Licht vom Lichtbogen schützen, außerhalb der Spezifikationen der Maschine / Kabel.

  • Page 16: Anschluss Und Inbetriebnahme

    Das Werkstück ist eingeölt. Die geölte Oberfläche die durch unterdimensionierte Schweißkabel und der Gasdüse reinigen. Die Gasdüse reinigen, weil das Material Brenner entstanden sind, übernimmt MIGATRONIC keine ins Schmelzbad abgelagert werden oder Funken- Gewährleistung. bildung zwischen der Düse und dem Werkstück...

  • Page 17: Wartung

    Wartung Die Schweißmaschine vor Kontrolle oder Reparatur des Schleifen der Wolframelektrode Schweißbrenners ausschalten. Die Wolframelektrode muss in einem 20° Winkel mittels Gasdüse, Isolator, Spannhülse und Elektrodenhalter eines Wolframschleifgeräts geschliffen oder auf einem sollen regelmäßig abmontiert und für Schadenstellen Drehbank mittels eines Karbidschneidwerkzeugs gedreht kontrolliert werden.
  • Page 18 Wartung Wartungsübersicht PR = prüfen J = justieren R = reinigen A = austauschen S = schmieren Systemkontrolle täglich wochentlich monatlich nach Bedarf prüfen Kühlsystem: Kühlmittelstand [    ] Pumpendruck [    ] Filter [    ] Kühlwiderstand [    ] Entionisierungseinsatz [    ] Kühldurchfluss [    ] Wärmeableitung [    ] Brennerkühlung A - R [    ] Plasmabrenner:...

  • Page 19: Technische Daten

    Technische Daten 100W PWM 4A PWM 300 Schutzgas Plasmagas : Argon, Argon Helium, Helium 0,5-1,5 l/min 0,25-3,3 l/min 0,5-1,7 l/min Schutzgas : Argon, Argon Helium, Helium 4-12 l/min 4,75-9,5 l/min 4,75-9,5 l/min Schweißstrom Schweißspannung: Schweißspannung 10-40 V 10-40 V 10-40 V Schweißstrom...
  • Page 20 Garantiebedingungen Garantiebedingungen Migatronic (im Folgenden als “der Lieferant” bezeichnet) führt während des gesamten Produktionsprozesses eine ständige Qualitätskontrolle sowie im Rahmen der Qualitätssicherung eine abschließende Funktionsprüfung der komplett montierten Schweißmaschinen durch. Der Lieferant leistet gemäß den nachfolgenden Bedingungen eine Garantie auf Behebung von Defekten an Schweißmaschinen, wenn innerhalb der Garantiezeit...
  • Page 21 57 mm Pos. Varebetegnelse Description of goods Warenbezeichnung Désignation des pièces 80601000 Plasma TIG ABIPLAS 100W, 4m Plasma TIG ABIPLAS 100W, 4m Plasma TIG ABIPLAS 100W, 4m Plasma TIG ABIPLAS 100W, 4m 80601006 Hætte 400W 1,6mm Torch cap 400W 1.6mm...
  • Page 22 PWM 4A Reservedelsliste / Spare parts list / Ersatzteilliste / Liste des pièces de rechange Pos. Varebetegnelse Description of goods Warenbezeichnung Désignation des pièces 84022578* PWM 4A 180° komplet u/slange PWM 4A 180° complete without hose PWM 4A 180° ohne Schlauch PWM 4A 180°...
  • Page 23 PWM 300 Reservedelsliste / Spare parts list / Ersatzteilliste / Liste des pièces de rechange 9 10 11 12 13   Pos. Varebetegnelse Description of goods Warenbezeichnung Désignation des pièces 84022847 PWM 300 komplet u/slange PWM 300 complete without hose PWM 300 ohne Schlauch PWM 300 complet sans tuyau 84086542*...
  • Page 26 MIGATRONIC EQUIPEMENT DE SOUDURE S.A.R.L. Parc Avenir II, 313 Rue Marcel Merieux Ericssonstraat 2, NL-5121 ML Rijen, Holland FR-69530 Brignais, France Tel. +31 (0)161-747840, www.migatronic.nl Tel. +33 04 78 50 65 11, www.migatronic.fr Italy Sweden MIGATRONIC SVETSMASKINER AB MIGATRONIC s.r.l. IMPIANTI PER SALDATURA Via Dei Quadri 40, IT-20871 Vimercate (MB), Italy Nääs Fabriker, Box 5015,S-448 50 Tollered, Sweden...
