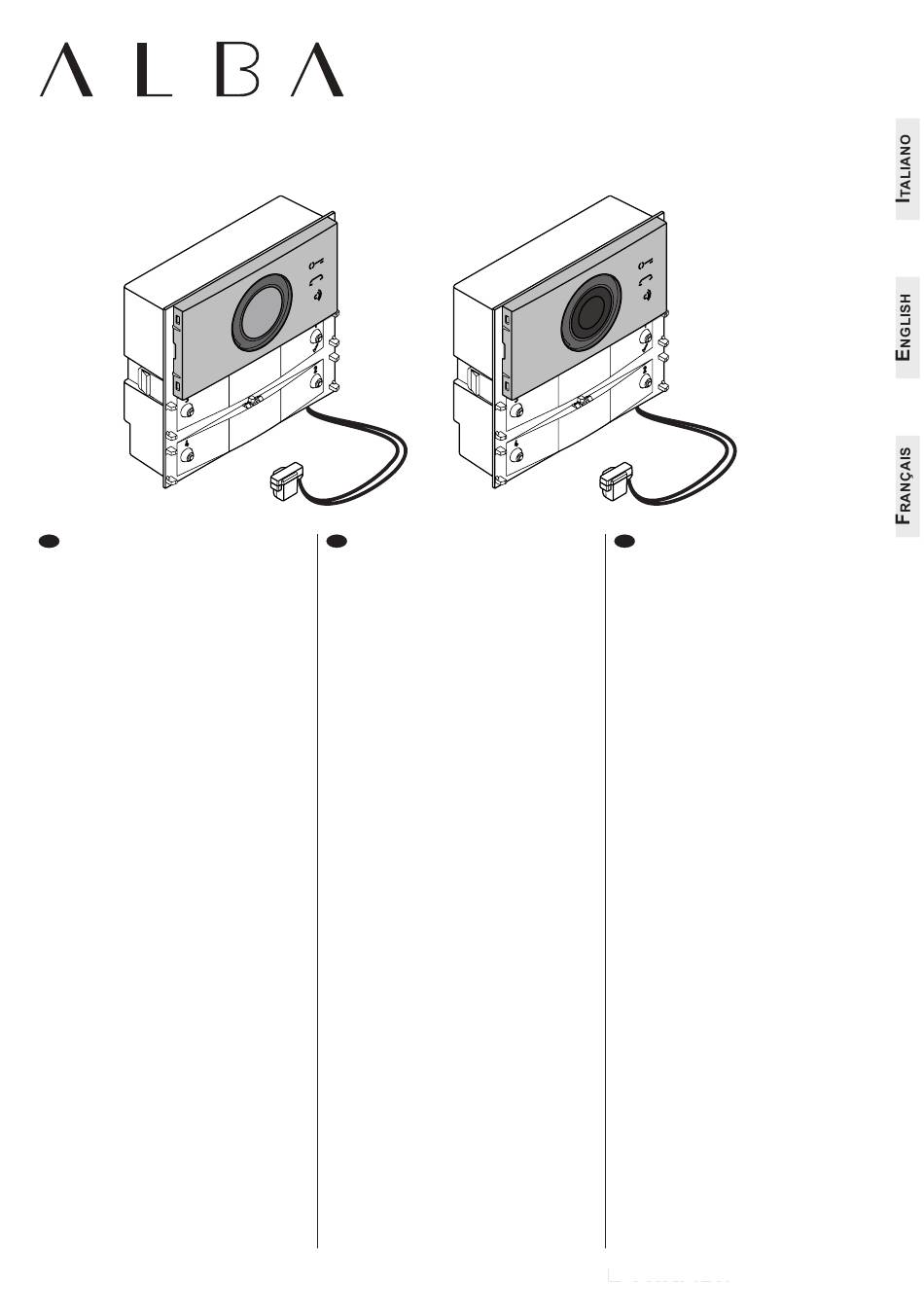

CA2124AB
Modulo Audio e Audio-Video serie
IT
ALBA per sistema digitale DUO

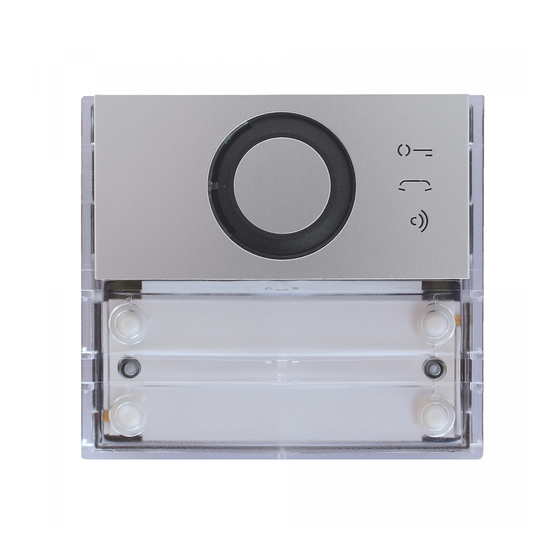

I Moduli Audio (CA2124AB) e Audio-Video
(CV2124AB) per pulsantiere ALBA, possono
essere utilizzatii in impianti DUO FARFISA.
I moduli sono dotati di:
- telecamera con illuminazione a LED bianchi
(CV2124AB);
- configurazione automatica dei pulsanti di
chiamata;
- possibilità di gestire 200 chiamate, in configu-
razione tradizionale e fino a 19800 chiamate
in configurazione DUO a Range Esteso;
- SW predisposto per la gestione di modulatori
video esterni (PDX1);
- serratura elettrica collegata direttamente ai
morsetti S+ ed S-. Pulsante locale di apertura
serratura collegato ai morsetti PB e GN;
- morsetto PB configurabile come ingresso per
sensore di porta aperta;
- 2 pulsanti di chiamata in configurazione a fila
singola o 4 a fila doppia;
- possibilità di effettuare le programmazioni del
modulo tramite i 4 pulsanti di chiamata;
- 3 simboli frontali illuminati per segnalare lo
stato del sistema (occupato-chiamata-rispo-
sta-apertura serratura);
- relè ausiliario (contatti C ed NA);
- connettore per il collegamento ai moduli suc-
cessivi.
Dati tecnici
Alimentazione:
Assorbimento a riposo:
in funzionamento:
Massima corrente erogata a altri moduli: 0,1A
Corrente apertura serratura
impulsiva:
mantenimento:
Temperatura funzionamento:
Massima umidità ammissibile:
Morsetti e Connettori
LP/LP Linea DUO
S+/S- Serratura elettrica
PB/GN Pulsante apertura serratura
J3 Connettore programmazione
J4 Connettore collegamento altri moduli
J13 Contatti relè ausiliario (30Vcc-1A)
ALBA series Audio and Audio-Vid-
EN
eo Unit for DUO digital system
Audio (CA2124AB) and Audio-Video (CV-
2124AB) Modules for ALBA pushbutton panels
can be used in DUO FARFISA systems.
The modules are equipped with:
- video camera with white LED lighting (CV-
2124AB);
- automatic configuration of call buttons;
- 200 calls can be handled in traditional con-
figuration and up to 19800 calls in Extended
Range DUO configuration;
- SW supports external video modulators
(PDX1);
- electric lock connected directly to terminals
S+ and S-. Local lock open button connected
to PB and GN terminals;
- PB terminal configurable as input for open
door sensor;
- 2 Single-Button or 4 Double-Buttons config-
uration;
- complete module programming via the 4 call
buttons;
- 3 back-illuminated frontal symbols to indicate
system status (busy-call-answer-lock open);
- auxiliary relay (contacts C and NA);
- connector for connection to the subsequent
modules.
Technical data
dalla linea DUO
Power supply:
0,02A
Consumption
0,2A
Max current delivered to other modules: 0.1A
Lock activation current
>1A (10msec.)
180mA
-25 ÷ 50°C
Operating temperature:
90%RH
Maximum permissible humidity:
Terminals and Connectors
LP/LP
DUO line
S+/S-
Electric lock
PB/GN
Lock opening button
J3
Programming connector
J4 Connector connecting other modules
J13 Auxiliary relay contacts (30Vdc-1A)
CV2124AB
from the DUO line
stand-by: 0.02A
in operation: 0.2A
releasing: > 1A (10msec.)
holding: 180mA
-25 ÷ 50°C
90% RH
Mi 2530
Module Audio et Audio-Vidéo série
FR
ALBA pour système digital DUO
Les Modules Audio (CA2124AB) et Audio-Vi-
déo (CV2124AB) pour plaques de rue ALBA,
peuvent être utilisés sur les équipements DUO
FARFISA.
Les modules sont équipés de:
- caméra avec éclairage à LED blancs
(CV2124AB);
- configuration automatique des boutons d'appel;
- possibilité de gérer 200 appels, en configu-
ration traditionnelle, et jusqu'à 19800 appels
en configuration DUO à Gamme Étendue;
- SW prédisposé pour gérer des modulateurs
vidéo externes (PDX1);
- serrure électrique reliée directement aux
bornes S+ et S-. Bouton-poussoir d'ouverture
serrure connectée aux bornes PB et GN;
- Borne PB à configurer comme entrée pour
capteur d'ouverture de porte;
- 2 boutons d'appel en configuration, à rangée
singulière, ou 4 à rangée double;
- possibilité de programmer le module à l'aide
des 4 boutons d'appel;
- 3 symboles frontaux illuminés de signale-
ment de l'état du système (occupé-appel-ré-
ponse-ouverture serrure);
- relais auxiliaire (contacts C et NA)
- connecteur pour la connexion aux modules
successifs;
Données techniques
Alimentation:
Absorption au repos:
en fonctionnement:
Courant max. distribué aux autres modules: 0,1A
Courant ouverture serrure
impulsive:
maintien:
Température fonctionnement:
Humidité maximum admissible:
Bornes et Connecteurs
LP/LP Ligne DUO
S+/S- Serrure électrique
PB/GN Touche ouverture serrure
J3 Connecteur programmation
J4 Connecteur connexion autres modules
J13
Contacts relais auxiliaire (30Vcc-1A)
de la ligne DUO
0,02A
0,2A
>1A (10msec.)
180mA
-25 ÷ 50°C
90%RH
- 1 -
