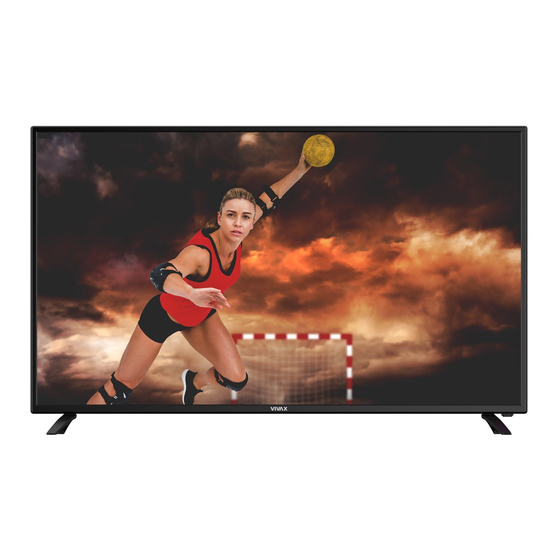

LED TV-49LE78T2S2 Upute za uporabu Jamstveni list / Servisna mjesta Гарантен лист / Цервисни места Udhëzime për shfrytëzim Fletë garancioni / Qendrat e servisimit Garantni list / Servisna mjesta Instruction Manuals Garantni list / Servisna mesta Garantni list / Servisna mjesta...
Page 3
LED TV-49LE78T2S2 HR BiH CG Upute za uporabu И005 18...
VIVAX Sadržaj Dobrodošli Bitne sigurnosne upute Postavljanje Postavljanje nosača (nogica) Instalacija zidnog nosača Prednja strana TV prijamnika Kontrolna ploča Priključenje antene i kabela napajanja Stražnja strana TV prijamnika Priključenje Daljinski upravljač Umetanje baterija u daljinski upravljač Priključenje TV-a na antenu i vanjske uređaje Uporaba daljinskog upravljača...
VIVAX DOBRODOŠLI Ovaj uređaj zadovoljava najviše standarde, inovativnu tehnologiju te visoku udobnost korištenja. Pomoću ovog televizora u udobnosti vaše dnevne sobe, sve radnje možete izvršavati brzo i jednostavno. Media player — Pristupite svojim muzičkim zapisima, slikama i video materijalima putem vašeg USB medija te ih pokrenite direktno na TV prijamniku.
Page 7
VIVAX Munja sa simbolom strelice unutar trokuta upozorava korisnika na prisutnosti opasnog neizoliranog napona unutar proizvoda, te koji može biti dovoljno jak da bi predstavljao rizik od strujnog udara ili ozljeda. Uskličnik unutar trokuta upozorava korisnika o prisutnosti važnih uputa o rukovanju i održavanju u dokumentu priloženom u pakiranju.
VIVAX SIGURNOSNE UPUTE 1. Pročitajte, sačuvajte i pridržavajte se svih uputa. Pročitajte sve sigurnosne i operativne upute o TV prijamniku. Sačuvajte ih za buduću uporabu. Pravilno pratite sve radnje i upute. UPOZORENJE: Osobe (uključujući i djecu) sa smanjenim fizičkim, živčanim ili mentalnim smetnjama ili koji nemaju dovoljno iskustva i/ili znanja za sigurno korištenje uređaja...
Page 9
VIVAX 7. Ventilacija Utori i otvori televizora namijenjeni su ventilaciji, kako bi se osigurao pouzdan rad te kako bi se uređaj zaštitio od pregrijavanja. Nemojte pokrivati otvore na kućištu, te nikada ne postavljajte televizor u zatvoreni prostor kao što je ugradbeni kabinet, ukoliko nije osigurana prikladna ventilacija.
Page 10
VIVAX gdje postoji opasnost od njegova pada na naponske kablove. Prilikom postavljanja vanjske antene posebnu pozornost posvetite da se kablovi slučajno ne dotiču, pošto kontakt s njima može biti fatalan. 12. Preopterećenje Nemojte preopteretiti zidne utičnice i produžne kabele jer to može dovesti do požara ili strujnog udara.
Page 11
VIVAX - Ukoliko je televizor bio izložen kiši ili vodi. - Ukoliko televizor radi suprotno od uputa za uporabu. Ugodite samo one kontrole koje su objašnjene i pokrivene korisničkim uputama. Nepravilno ugađanje drugih kontrola koje nisu obuhvaćene i namjenjenu ugađanju od strane korisnika može dovesti do oštećenja te će često zahtijevati više rada od strane...
Page 12
VIVAX utikač, ne isključujte televizori povlačenjem strujnog kabela. Nikada ne dirajte strujni kabel/utikač mokrim rukama zbog opasnosti od kratkog spoja ili strujnog udara. Nikada ne pravite čvorove na kabelu i ne vežite ga drugim kabelima 22. Za instaliranje i korištenje televizora koji nisu namjenjeni postavljanju na pod, te će se vjerojatno koristiti u...
Page 13
VIVAX sigurnost ili ako od nje nisu dobile poduku o uporabi aparata. Djeca ne uviđaju uvijek ispravno moguće opasnost. Gutanje baterija može biti smrtonosno. Čuvajte baterije izvan dohvata male djece. Ako se baterija proguta, odmah zatražite liječničku pomoć. Pakiranje uređaja i zaštitne vreče sklonite podalje od djece.
VIVAX Postavljanje nosača (Nogica) VAŽNO TV zaslon vrlo je osjetljiv te mora biti uvijek zaštićen za vrijeme uklanjanja ambalaže, postavljanja nogica ili montaže uređaja na zid. Osigurajte da nikakvi tvrdi ili oštri predmeti ili drugi objekti koji mogu ogrebati ili oštetiti zaslon ne dođu u kontakt sa zaslonom.
VIVAX Instalacija zidnog nosača • Prije postavljanja TV prijamnika na zid, obavezno uklonite nogice ili stalak. • Ako postavite televizor na strop ili kosi zid, može doći do pada uređaja i ozbiljnih ozljeda. Koristite samo kvalitetan i odgovarajući zidni nosač, a za ugradnju kontaktirajte vašeg prodavača ili ovlašteni servis.
VIVAX Prednja strana TV-a IR Senzor/Indikator STANDBY LED Opis Prima signal iz daljinskog upravljača. Ne IR senzor postavljajte nikakve prepreke između senzora daljinskog pošto to može utjecati na ispravan rad i kontrolu upravljača uređaja putem daljinskog upravljača. Crveno svijetlo svijetli u modu čekanja..
VIVAX Kontrolna ploča / Power Uključivanje TV-a ili vraćanje u mod pripravnosti. INPUT : Odabir vrste signala. MENU : Ulaz/izlaz iz glavnog izbornika CH - : Tipka za promjenu programa „prema dolje“ u listi programa; Biranje predhodne opcije u izborniku...
VIVAX Stražnja strana TV prijamnika NAPOMENE Slika je samo za informaciju. Vaš uređaj može se neznatno razlikovati od gornje slike. Provjerite poziciju i tip priključka prije spajanja. Labavi spojevi i veze mogu dovesti do problema sa slikom ili zvukom. Provjerite da su svi priključci čvrsti i sigurni.
VIVAX ► PRIKLJUČENJE ► RF IN (T2): TV priključak (DVB-T2) na vanjsku VHF/UHF antenu ili kabelski priključak RF IN (T2) Nije isporučen uz TV Coax kabel 75 ohm ► RF IN (S2): Priključite DVB-S2 satelitsku antenu ili sat. kabelski priključak...
Page 20
VIVAX ► SCART • Priključite SCART kabel između TV prijamnika i vanjskog A/V uređaja. • Pritisnite tipku [SOURCE], kada se prikaže izbornik sa listom izvora pritisnite tipke [▲/▼] kako bi odabrali izvor [SCART] na koji je spojen vanjski A/V uređaj i za odabir pritisnite tipku ENTER.
Page 21
VIVAX ► VGA - PC AUDIO Priključite VGA i audio kabele između TV prijamnika i računala. • Pritisnite tipku [SOURCE], kada se prikaže izbornik sa listom izvora pritisnite tipke [▲/▼] kako bi odabrali izvor [PC] i za odabir pritisnite tipku ENTER.
Page 22
VIVAX ► DIGITAL COAX AUDIO OUT Za reprodukciju TV Audio sadržaja na vanjskom uređaju, priključite vanjski digitalni audio uređaj na Digitalni optički izlaz TV uređaja. Prije spajanja digitalnog audio sustava na optički priključak trebali bi smanjiti jačinu zvuka TV uređaja i audio sustava kako bi izbjegli nenadano pojačanje zvuka.
Page 23
VIVAX ► MINI AV Koristite audio i video kabele kako bi povezali TV prijamnik sa vanjskim A/V uređajem putem kompozitnog video/audio priključka. (Video = žuti konektor, Audio lijevo = bijeli konektor i Audio desno = crveni konektor). • Pritisnite tipku [SOURCE], kada se prikaže izbornik sa listom izvora pritisnite tipke [▲/▼] kako bi odabrali izvor [AV] i za odabir pritisnite tipku ENTER.
VIVAX DALJINSKI UPRAVLJAČ POWER tipka: Pritisnite za uključenje/isključenje TV-a. MUTE tipka Prekriženog zvučnika: Kako biste ponovno uklj./isiklj. zvuk pritisnite tipku AUDIO tipka: Promjena načina emitiranja zvuka: desno, lijevo, mono, stereo. ASPECT tipka: Odabir veličine prikaza slike PMODE tipka: Direktno biranje moda prikaza slike.
Page 25
VIVAX 22. MENU tipka: Ulaz u glavni izbornik. 23. EXIT tipka: Izlaz iz izbornika 24. CH ▲▼ tipke: Listanje programa 25. VOL ▲▼ tipke: Ugađanje zvuka 26. TEXT tipka: Prikaz teleteksta zaslonu. ►|| tipka: Pokreni/zaustavi reprodukciju (Mod Reprodukcije) 27. REVEAL...
VIVAX ► Umetanje baterija u daljinski upravljač Otvorite stražnji poklopac kako bi otvorili odjeljak za baterije daljinskog upravljača. Umetnite dvije AAA baterije. Osigurajte da se (+) i (-) na bateriji poklapa sa (+) i (-) naznačenim na odjeljku za baterije.
Page 27
VIVAX Priključenje • Spajanje antene Kako bi mogli kvalitetno primati televizijske kanala televizor mora primiti signal iz sljedećih izvora: • Vanjska VHF, UHF antena za prijam ATV/DVB-T/DVB-T2 ili SAT signala. • Spajanje HDMI Podržava digitalno spojanje između A/V uređaja kao što su (PVR, DVD, Blu- Ray, HD-DVD, AV prijemnici i digitalni uređaji).
VIVAX • Spajanje računala Spojite D-Sub kabel na “VGA” sa stražnje strane televizora te drugi dio kabela na video karticu računala. Primarno ovaj uređaj namijenjen je radu kao LCD TV. Ukoliko se koristi kao monitor te je problem kompatibilnost; kontaktirajte proizvođača PC Video/Grafičke kartice za daljnju podršku.
Page 29
VIVAX • Ugađanje jačine zvuka Pritisnite [VOL▲ / VOL▼] kako bi pojačali ili smanjili jačinu zvuka. Pritisnite tipku MUTE kako bi potpuno utišali zvuk. Ponovno pritisnite MUTE kako bi ponovno uključili zvuk. • Promjena kanala Pritisnite tipke (CH▲ / CH▼) kako bi odabrali slijedeće ili prethodno programsko mjesto.
VIVAX OSNOVNE INFORMACIJE Prva instalacija Priključite antenski RF kabel u “RF-In” ulaz na stražnjoj strani TV prijamnika. Odabir jezika prikaza (OSD Language) Pritisnite tipke ◄ / ► i ENTER kako bi odabrali jezik koji će se koristiti za prikaz izbornika i poruka.
Page 31
VIVAX U opciji Tune Type (Tip ugađanja) možete odabrati pretragu ATV (Analogni programi) i ATV+DTV (Analogni i Digitalni programi). Za vrijeme pretrage ATV (Analognih TV programa) možete pritisnuti tipku MENU i lijevu strelicu kako bi preskočili ATV postavljanje (ukoliko u vašoj regiji nema ATV programa).
VIVAX Uporaba glavnog izbornika CHANNEL (Izbornik Ugađanja programa) Pritisnite tipku MENU kako bi prikazali Glavni izbornik. Pritisnite tipke ◄ / ► kako bi odabrali podizbornik CHANNEL (KANAL) u glavnom izborniku Pritisnite tipke ▼ / ▲ kako bi odabrali opcije koje želite ugoditi u izborniku CHANNEL.
Page 33
VIVAX ATV Manual Tuning (ATV Ručno ugađanje) Current CH (Trenutni kanal) Odabir broja programskog mjesta Color System (Sustav boja) Odabire sustava boja (Dostupni sustavi: AUTO, PAL, SECAM) Sound System (Sustav zvuka) Odabir sustava zvuka Fine Tune (Fino ugađanje) Za fino ugađanje frekvencije pritisnite tipke ◄...
Page 34
VIVAX DTV Manual Tuning (DTV Ručno ugađanje) Pritisnite ▼ / ▲ kako bi odabrali DTV Manual Tuning (DTV Ručno ugađanje), zatim pritisnite ENTER kako bi ušli u podizbornik. Pritisnite ◄ / ► kako bi odabrali kanal, zatim pritisnite ENTER za pretragu kanala.
Page 35
VIVAX Pritisnite žutu tipku za ulazak u donje prikazani izbornik. Ukoliko vrijeme nije dobro uneseno pojaviti će se upozorenje o konfliktu. Signal Information (Informacije o signalu) Pritisnite ▼/▲ kako bi prikazali Informacije o signalu. Pritisnite OK kako bi vidjeli detaljne informacije o signalu.
Page 36
VIVAX Pritisnite tipke ▼ / ▲ kako bi odabrali opcije koje želite ugoditi u izborniku CHANNEL. Pritisnite tipku ENTER za ugađanje. Pritisnite tipke ▼ / ▲ za odabir opcije koju želite ugađati u CHANNEL (KANAL) izborniku. Nakon ugađanja, pritisnite tipku ENTER za spremanje i vraćanje u prethodni izbornik.
VIVAX PICTURE MENU (Izbornik Slika) 1. Pritisnite tipku MENU za prikaz glavnog izbornika. 2. Pritisnite tipke ◄ / ► kako bi odabrali podizbornik PICTURE (SLIKA) u glavnom izborniku 3. Pritisnite ▼ / ▲ kako bi odabrali opciju koje želite ugađati u izborniku PICTURE (SLIKA).
Page 38
VIVAX Boja Ugodite zasićenost boje. Nijansa Koristi se kao nadomjestak za boju u NTSC sistemu prijenosa. Oštrina Ugodite oštrinu slike Colour Temp (Temperatura boje) Promjena cjelokupnog tona boje u slici. Pritisnite ▼ / ▲ kako bi odabrali Temperaturu boje, zatim pritisnite ENTER kako bi ušli u podizbornik.
VIVAX SOUND MENU (Izbornik zvuka) 1. Pritisnite tipku MENU za prikaz glavnog izbornika. 2. Pritisnite tipke ◄ / ► kako bi odabrali podizbornik SOUND (ZVUK) u glavnom izborniku 3. Pritisnite ▼ / ▲ kako bi odabrali opciju koje želite ugađati u izborniku SOUND (ZVUK).
Page 40
VIVAX Sport Pojačava srdnje tonove (vokale) za sport. Osobno Odaberite kako bi prilagodili postavke. Napomena: Ugađanje visokih i dubokih tonova dostupno je samo u Personal (Osobnom) modu. Balance (Balans) Pritisnite ▼ / ▲ za odabri opcija, pritisnite ◄ / ► za ugađanje balansa zvuka.
VIVAX TIME MENU (Izbornik vremena) 1. Pritisnite tipku MENU za prikaz glavnog izbornika. 2. Pritisnite tipke ◄ / ► kako bi odabrali podizbornik TIME (VRIJEME) u glavnom izborniku 3. Pritisnite ▼ / ▲ kako bi odabrali opciju koje želite ugađati u izborniku TIME (VRIJEME).
VIVAX Auto Standby (Auto isključenje) Pritisnite ▼ / ▲ kako bi odabrali Auto Standby opciju, zatim pritisnite ENTER kako bi ušli u podizbornik. Pritisnite ▼ / ▲ i OK za odabir. Savjeti: Ovom opcijom ugađate Automatsko isključenje uređaja. Ukoliko u naznačenom...
Page 43
VIVAX 5. Za završetak ugađanja pritisnite MENU za spremanje i povratak u glavni izbornik Lock System (Sustav zaključavanja) Pritisnite ▼/▲ kako odabrali sustav zaključavanja, zatim pritisnite ENTER kako bi sljedeće tri opcije bile važeće. Početna lozinka je 0000, ukoliko zaboravite lozinku kontaktirajte servisni centar.
VIVAX Hotel Mode (Hotelski mod) 1. Pritisnite ▼ / ▲ kako bi odabrali Hotelski mod u izborniku zaključavanja. 2. Pritisnite OK kako bi ušli u podizbornik. 3. Za završetak ugađanja pritisnite ENTER za spremanje i povratak u glavni izbornik. 4. Pritisnite ▼/▲ za odabir opcije Hotel Mode, tada pritisnite ◄ / ► za odabir uključenja/isključenja hotelskog moda.
VIVAX SETUP MENU (Izbornik postavljanja) 1. Pritisnite tipku MENU za prikaz glavnog izbornika. 2. Pritisnite tipke ◄ / ► kako bi odabrali podizbornik SETUP (POSTAVKE) u glavnom izborniku 3. Pritisnite ▼ / ▲ kako bi odabrali opciju koje želite ugađati u izborniku SETUP (POSTAVKE).
Page 46
VIVAX Audio Languages (Audio Jezici) Pritisnite ▼ / ▲ kako bi odabrali Audio jezike, zatim pritisnite ENTER kako bi ušli u podizbornik. Pritisnite ◄ / ► kako bi odabrali primarni Audio jezik. Pritisnite ▼ / ▲ / ◄ / ► kako bi odabrali...
Page 47
VIVAX Blue Screen (Plavi zaslon) Pritisnite ▼ / ▲ kako bi odabrali Plavi zaslon ukoliko nema signala (programa), zatim pritisnite ENTER kako bi odabrali uključeno/isključeno. First Time Installation - Setup Wizard (vračanje na prvu instalaciju) Pritisnite ▼ / ▲ za odabir opcije First time installation, zatim pritisnite ENTER za ulazak u izbornik.
Page 48
VIVAX SCREEN ((Izbornik zaslona) samo u načinu rada na PC-u) Pritisnite MENU kako bi prikazali glavni izbornik. Pritisnite ◄ / ► kako bi odabrali SCREEN u glavnom izborniku (samo VGA-PC mod). 1. Pritisnite ▼ / ▲ kako bi odabrali opciju koju želite ugađati u izborniku SCREEN.
Page 49
VIVAX MEDIA OPERATION (USB MEDIJA OPERACIJE) Napomena: Prije korištenja izbornika MEDIA (MEDIJ), priključite USB vanjsku memoriju i zatim pritisnite INPUT tipku kako bi odabrali SOURCE ulaz za medije. Pritisnite ▼ / ▲ kako bi odabrali MEDIA u izborniku izvora, zatim pritisnite ENTER kako bi otvorili izbornik.
Page 50
VIVAX Music Menu (Izbornik Audio zapisa) Pritisnite ◄ / ►kako bi odabrali MUSIC (GLAZBA) s glavnog izbornika, zatim pritisnite ENTER za ulaz. Pritisnite EXIT kako bi se vratili na prethodni izbornik...
Page 51
VIVAX Pritisnite ◄ / ►kako bi odabrali CD koji želite gledati, a zatim ENTER da uđete u izbornik. Pritisnite ◄ / ► da se vratite u prijašnji izbornik. Movie menu (Film-Video Izbornik) Pritisnite ◄ / ► kako bi odabrali MOVIE (FILM) u glavnom izborniku, zatim pritisnite ENTER za ulaz.
Page 52
VIVAX Text menu (Izbornik za prikaz teksta) Pritisnete ◄ / ► kako bi odabrali opciju TEXT u glavnom izborniku, zatim pritisnite ENTER kako bi ušli u opciju. Pritisnite ◄ / ► kako bi odabrali medij/zapis koji želite prikazati, zatim pritisnite ENTER za izlazak.
VIVAX Ostale Informacije Rješavanje problema Ukoliko televizor ne radi ispravno prije nego kontaktirate ovlašteni servis, pažljivo pročitajte donju tablicu. Preporuča se isključivanje uređaja iz utičnice na 60 sekundi te zatim ponovno uključenje. Ovaj jednostavni process često pomaže u uklanjanju problema u radu uređaja.
VIVAX • Električni uređaj može ometati rad TV-a. Zvuk i slika su iskrivljeni Isključite susjedne uređaje, ukoliko smetnje ili izgledaju valoviti. nestanu, udaljite uređaje od TV-a. • Umetnite utikač uređaja u drugu utičnicu. • Ukoliko koristite vanjsku antenu provjerite njen Zvuk i slika je mutna ili smjer, poziciju i spoj antene.
Page 55
VIVAX .dat MPEG-1 MPEG-4 SP/ASP, H.263/H.264, H.265 .mp4 HEVC Max Resolution: VIDEO MPEG-1, MPEG-2 720x576 Max Data Rate: 40 MPEG-2 Mbps .rm*/.rmvb Max Resolutio: RV30/RV40 COOK, MP2 1920 x 1080 Sample Rate: .mp3 8K~48KHz Bit Rate: 32K~320Kbps AUDIO Sample Rate: 16K~48KHz .m4a/.aac --...
VIVAX TEHNIČKE SPECIFIKACIJE Model TV-49LE78T2A2 Veličina sa postoljem (mm) 1106 x 690 x 282 Veličina bez postolja (mm) 1106 x 642 x 102 Težina sa postoljem (kg) 10,8 Težina bez postolja (kg) 10,4 Dijagonala zaslona 49 inches Rezolucija zaslona 1920 x 1080...
VIVAX Proizvedeno po licenci Dolby Laboratories. Dolby i dvostruki D znak su zaštićene robne marke Dolby Laboratories. HDMI, HDMI logo i „High-Definition Multimedia Interface“ su zaštićene robne marke ili registrirane robne marke u vlasništvu HDMI Licensing LLC. "CI Plus" logo je zaštićena robna marka CI Plus LLP company.
Page 61
VIVAX Sadržaj Dobrodošli Bitne sigurnosne upute Postavljanje Postavljanje nosača (nogica) Instaliranje zidnog nosača Prednja strana TV prijemnika Kontrolna ploča Priključenje antene i kabla napajanja Zadnja strana TV prijemnika Priključenje Daljinski upravljač Umetanje baterija u daljinski upravljač Priključenje TV-a na antenu i spoljne uređaje Upotreba daljinskog upravljača...
VIVAX DOBRODOŠLI Ovaj proizvod inovativnih tehnologija, zadovoljava najviše standarde i omogućava visoku udobnost upotrebe. Pomoću ovog televizora, u udobnosti vaše dnevne sobe, sve radnje možete da izvršavate brzo i jednostavno. Medija plejer - pristupite svojoj muzici, slikama I filmovima preko mreže ili USB medija I pokrenite ih na televizoru.
Page 63
VIVAX Munja u okviru trougla upozorava korisnika na prisustvo opasnog, neizolovanog napona unutar proizvoda, koji može da bude dovoljno jak da bi predstavljao rizik od strujnog udara I povreda. Uzvičnik u okviru trougla upozorava korisnika na uputstva o rukovanju i održavanju, priložena u pakovanju.
VIVAX SIGURNOSNA UPUTSTVA 1. Pročitajte, sačuvajte I pridržavajte se uputstava. Pročitajte sva sigurnosna I operativna uputstva o televizoru. Sačuvajte ih za buduću upotrebu. Rukujte uređajem u skladu sa uputstvima! UPOZORENJE: Osobe (uključujući I decu) sa smanjenim fizičkim, senzornim ili mentalnim sposobnostima ili osobe koji nemaju dovoljno iskustva i/ili znanja za sigurnu upotrebu uređaja, ne treba da rukuju električnim uređajima...
Page 65
VIVAX oštećenja aliIpovreda korisnika ili dece. Koristite samo kolica, stalke ili nosače koje je proporučio proizvođač ili prodavac. 7. Ventilacija Otvori na televizoru namenjeni su za ventilaciju kako biste se obezbedio pouzdan rad televizora kaoIzaštita od njegovog pregrevanja. Ne pokrivajte otvore kućišta I nikada ne postavljajte televizor u zatvoren prostor kao što su...
Page 66
VIVAX od njegovog pada na električne vodove. Prilikom postavljanja spoljašnje antene, posebna pažnja treba da se posveti zaštiti, pošto kontakt antene sa vodovima visokog napona može da bude fatalan. 12. Preopterećenje Nemojte da preopteretite zidne utičniceIprodužne kablove jer tako povećavate rizik od izbijanaj požara kaoIod strujnog udara.
Page 67
VIVAX - Ukoliko televizor radi nepravilno bez obzira na upotrebu prema uputstvima. Podesite samo one kontrole koje su pokrivene korisničkim uputstvima. - Ukoliko je televizor pao ili je kućište oštećeno 17. Zamenski delovi Kada je potrebna ugradnja zamenskih delova, treba da budu ugrađeni originalni delovi po specfikaciji proizvođača...
Page 68
VIVAX 22. Za instaliranje I upotrebu televizora koji nisu namenjeni postavljanju na podlogu, a verovatno će se upotreblajvati u domaćinstvuIkoji teže preko 7 kg, pridržavajte se sledećih upozorenja I uputstava: UPOZORENJE Nikada ne postavljajte televizor na nestabilnu podlogu. Televizor može da padneIda izazove teške povrede ili smrt.
Page 69
VIVAX LED Ekran Ekran I uređaj mogu da budu oštećeni u slučaju pada ili udarca. LED ekran je proizvod visoke tehnologije I nudi visok kvalitet slike. Ponekad, može da se desi pojava nekoliko neaktivnih tačaka (piksela) na ekranu, koje mogu da budu tamne ili svetle plavim, zelenim ili crvenim svetlom.
VIVAX Postavljanje nosača (Nogica) VAŽNO - TV ekran vrlo je osetljiv i mora da bude zaštićen za vreme uklanjanja pakovanja, postavljanja nogica ili montaže uređaja na zid. Osigurajte da nikakvi tvrdi ili oštri predmeti ili drugi objekti koji mogu da ogrebu ili oštete ekran ne dođu u kontakt sa ekranom.
Page 71
VIVAX Instalacija zidnog nosača • Pre postavljanja TV prijemnika na zid, obavezno uklonite nogice ili stalak. • Ako postavite televizor na plafon ili kosi zid, može doći do pada uređaja i ozbiljnih povreda. Koristite samo kvalitetan i odgovarajući zidni nosač, a za ugradnju kontaktirajte vašeg prodavača ili ovlašćeni servis.
VIVAX Prednja strana TV-a IR Senzor/Indikator STANDBY LED Opis Prima signal iz daljinskog upravljača. Ne IR senzor postavljajte nikakve prepreke između daljinskog senzoraIdaljinskog upravljača pošto to može da upravljača utiče na ispravan radIkontrolu uređaja daljinskim upravljačem. Crveno svetlo svetli u modu čekanja. Plavo svetlo Indikator stanja svetli kada je televizor uključen.
VIVAX Kontrolna Ploča / Power Uključivanje TV-a ili vraćanje u mod čekanja. INPUT : Izbor vrste signala. MENU : Ulaz/izlaz iz glavnog menija CH - : Taster za promenu programa „prema dole“ u listi programa; Biranje predhodne opcije u meniju...
VIVAX Zadnja strana TV prijemnika NAPOMENE Slika je samo za informaciju. Vaš uređaj može neznatno da se razlikuje od gornje slike. Proverite poziciju i tip priključka pre spajanja. Labavi spojevi i veze mogu da dovedu do problema sa slikom ili zvukom. Proverite da su svi priključci čvrsti i kvalitetni.
VIVAX ► PRIKLJUČENJE ► RF IN (T2): TV priključak na spoljnu VHF/UHF antenu ili kablovski priključak RF IN (T2) Coax kabel 75 ohm Nije isporučen uz TV ► RF IN (S2) priključak za satelitsku antenu ili sat. kabelski priključak SAT Antena ANT 75Ω...
Page 76
VIVAX ► SCART • Priključite SCART kabl između TV prijemnika i spoljnog A/V uređaja. • Pritisnite taster [SOURCE], kada se prikaže meni sa listom izvora pritisnite taster [▲/▼] kako biste odabrali izvor [SCART] na koji je spojen spoljni A/V uređaj i za izbor pritisnite taster ENTER.
Page 77
VIVAX ► VGA - PC AUDIO Priključite VGAIaudio kablove između TV prijemnikaIračunara. • Pritisnite taster [SOURCE], kada se prikaže meni sa listom izvora pritisnite taster [▲/▼] da biste izabrali izvor [PC]Iza izbor pritisnite taster ENTER. Audio kabl (Nije isporučen uz TV) Nije isporučen uz TV...
Page 78
VIVAX ► DIGITAL COAX AUDIO OUT Za reprodukciju TV audio sadržaja na spoljašnjem uređaju, priključite spoljašnji digitalni audio uređaj na digitalni optički izlaz TV uređaja. Pre spajanja digitalnog audio sistema na optički priključak trebali biste da smanjite jačinu zvuka TV uređajaIaudio sistema da bi izbegli nenadano pojačanje zvuka.
Page 79
VIVAX ► AV IN Koristite audioIvideo kablove da bi povezali TV prijemnik sa spoljašnjim A/V uređajem putem kompozitnog video/audio priključka. (video = žuti konektor, audio levo = beli konektorIaudio desno = crveni konektor). • Pritisnite taster [SOURCE], kada se prikaže meni sa listom izvora pritisnite taster [▲/▼] da biste izabrali izvor [AV]Iza izbor pritisnite taster ENTER.
VIVAX DALJINSKI UPRAVLJAČ 1. POWER taster: Pritisnite uključenje/isključenje TV-a. 2. MUTE taster Prekriženog zvučnika: Kako biste ponovno uklj./isiklj. zvuk pritisnite taster. 3. AUDIO taster: Promjena načina emitovanja zvuka: desno, levo, mono, stereo. 4. ASPECT taster: Odabir veličine prikaza slike 5. PMODE tastera: Direktno biranje moda prikaza slike.
Page 81
VIVAX 20. ◄► tasteri: Podešavanje vrednosti u meniju. 21. ▲▼ tasteri: Odabir opcije ili funkcije. 22. MENU taster: Ulaz u glavni meni. 23. EXIT taster: Izlaz iz menija 24. CH ▲▼ tasteri: Listanje programa 25. VOL ▲▼ tasteri: Podešavanje zvuka 26.
Page 82
VIVAX ► Postavljanje baterija u daljinski upravljač Otvorite zadnji poklopac da bi otvorili odeljak za baterije daljinskog upravljača. Ubacite dve AAA baterije. Osigurajte da se (+) i (-) na bateriji poklapa sa (+) i (-) naznačenim na odeljku za baterije.
Page 83
VIVAX Priključenje • Spajanje antene Kako biste mogli kvalitetno gledati televizijske kanale, televizor mora da ima prijem signala iz sledećih izvora: • Spoljašnja VHF, UHF antena za prijem ATV/DVB-T/DVB-T2 ili SAT signala (opcija). • Spajanje HDMI Podržava digitalne veze između A/V uređaja kao što su PVR, DVD, Blu-Ray, HD-DVD, AV prijemniciIdigitalni uređaji.
VIVAX • Spajanje računara Priključite HDMI kabl na “HDMI” ulaz sa stražnje strane televizora a drugi kraj kabla na video karticu računara. Primarno, ovaj uređaj namenjen je radu kao LCD TV. Ukoliko se koristi kao monitor a javi se problem kompatibilnosti, obratite se proizvođaču VGA kartice za daljnju podršku.
Page 85
VIVAX • Promena kanala Pritisnite tastere (CH▲/CH▼) kako biste menjali kanale. Npr. za izbor kanala 12 pritisnite 1, zatim 2. • Izbor Audio moda Pritisnite taster “S.MODE” kako biste izabrali između nekoliko različitih Audio modova. • Izbor moda Slike Pritisnite taster “P.MODE” kako biste izabrali između nekoliko različitih predefinisanih načina prikaza slike.
VIVAX OSNOVNE INFORMACIJE Prva instalacija Priključite antenski RF kabl u “RF-In” ulaz na zadnjoj strani TV prijemnika. Odabir jezika prikaza Pritisnite tastere ◄ / ► i ENTER kako biste odabrali jezik koji će da se koristiti za prikaz menija i poruka.
Page 87
VIVAX U opciji Tune Type (Tip podešavanja) možete da odaberete pretragu ATV (Analogni programi) i ATV+DTV (Analogni i Digitalni programi). Za vreme pretrage ATV (Analognih TV programa) možete da pritisnete taster MENU i levu strelicu kako bi preskočili ATV podešavanje (akoliko u vašoj regiji nema ATV programa).
Page 88
VIVAX Upotreba glavnog menija CHANNEL (Meni podešavanja programa) Pritisnite taster MENU da bi prikazali Glavni meni. Pritisnite tastere ◄ / ► kako biste odabrali podmeni CHANNEL (KANAL) u glavnom meniju. Pritisnite tastere ▼ / ▲ kako biste odabrali opcije koje želite podesiti u meniju CHANNEL.
Page 89
VIVAX ATV Manual Tuning (ATV Ručno podešavanje) Current CH (Trenutni kanal) Odabir broja programskog mesta Color System (Sustav boja) Odabire sustava boja (Dostupni sustavi: AUTO, PAL, SECAM) Sound System (Sustav zvuka) Odabir sustava zvuka Fine Tune (Fino podešavanje) Za fino podešavanje frekvencije pritisnite tastere ◄...
Page 90
VIVAX DTV Manual Tuning (DTV Ručno podešavanje) Pritisnite ▼ / ▲ kako biste odabrali DTV Manual Tuning (DTV Ručno podešavanje), zatim pritisnite ENTER kako biste ušli u podmeni Pritisnite ◄ / ► kako biste odabrali kanal, zatim pritisnite ENTER za pretragu kanala.
Page 91
VIVAX Pritisnite žuti taster za ulaza u donje prikazani meni. Ukoliko vreme nije dobro podešeno pojaviti će se upozorenje o konfliktu. Signal Information (Informacije o signalu) Pritisnite ▼/▲ kako biste prikazali Informacije o signalu. Pritisnite ENTER kako biste videli detaljne informacije o signalu.
Page 92
VIVAX Pritisnite tastere ▼ / ▲ kako biste odabrali opcije koje želite podešavatii u meniju CHANNEL. Pritisnite taster ENTER za podešavanje. Pritisnite tastere ▼ / ▲ za odabir opcije koju želite podešavati u CHANNEL (KANAL) meniju. Nakon podešavanja, pritisnite taster ENTER za spremanje i vraćanje u prethodni meni.
Page 93
VIVAX PICTURE MENU (Meni Slika) 1. Pritisnite taster MENU za prikaz glavnog menija. 2. Pritisnite tastere ◄ / ► kako biste odabrali podmeni PICTURE (SLIKA) u glavnom meniju. 3. Pritisnite ▼ / ▲ kako biste odabrali opciju koje želite da podešavate u meniju PICTURE (SLIKA).
Page 94
VIVAX Boja Podesite zasićenost boje. Nijansa Koristi se kao nadomestak za boju u NTSC sistemu prenosa. Oštrina Podesite oštrinu slike Colour Temp (Temperatura boje) Promena celokupnog tona boje u slici. Pritisnite ▼ / ▲ kako biste odabrali Temperaturu boje, zatim pritisnite ENTER kako biste ušli u podmeni.
Page 95
VIVAX SOUND MENU (Meni zvuka) 1. Pritisnite taster MENU za prikaz glavnog menija. 2. Pritisnite tastere ◄ / ► kako biste odabrali podmeni SOUND (ZVUK) u glavnom meniju 3. Pritisnite ▼ / ▲ kako biste odabrali opciju koje želite da podešavate u meniju SOUND (ZVUK).
Page 96
VIVAX Film Pojačava visoke i duboke tonove. Sport Pojačava srednje tonove (vokale) za sport. Lično Odaberite kako biste podesili postavke prema ličnom odabiru. Napomena: Podešavanje visokih i dubokih tonova dostupno je samo u Personal (Ličnom) modu. Balance (Balans) Pritisnite ▼ / ▲ za odabri opcija, pritisnite ◄ / ► za podešavanje balansa zvuka.
Page 97
VIVAX TIME MENU (Meni vremena) Pritisnite taster MENU za prikaz glavnog menija. Pritisnite tastere ◄ / ► kako biste odabrali podmeni TIME (VREME) u glavnom meniju. Pritisnite ▼ / ▲ kako biste odabrali opciju koje želite podešavati u meniju TIME (VREME).
VIVAX Auto Standby (Auto isključenje) Pritisnite ▼ / ▲ kako biste odabrali Auto Standby opciju, zatim pritisnite ENTER kako biste ušli u podmeni. Pritisnite ▼ / ▲ i ENTER za odabir. Saveti: Ovom opcijom podešavate Automatsko isključenje uređaja. Ako u naznačenom vremenu nije bilo upravljanja daljinskim upravljačem...
Page 99
VIVAX 4. Pritisnite ENTER za podešavanje opcije. 5. Za završetak podešavanja pritisnite MENU za spremanje i povratak u glavni meni. Lock System (Sustav zaključavanja) Pritisnite ▼/▲ kako biste odabrali sustav zaključavanja, zatim pritisnite ENTER kako bi sledeće tri opcije bile važeće.
VIVAX Hotel Mode (Hotelski mod) 1. Pritisnite ▼ / ▲ kako bi odabrali Hotelski mod u meniju zaključavanja. 2. Pritisnite ENTER kako biste ušli u podmeni. 3. Za završetak podešavanja pritisnite ENTER za spremanje i povratak u glavni meni. 4. Pritisnite ▼/▲ za odabir opcije Hotel Mode, tada pritisnite ◄ / ► za odabir uključenja/isključenja hotelskog moda.
VIVAX SETUP MENU (Meni opštih podešavanja) 1. Pritisnite taster MENU za prikaz glavnog menija. 2. Pritisnite tastere ◄ / ► kako biste odabrali podmeni SETUP (PODEŠENJA) u glavnom meniju. 3. Pritisnite ▼ / ▲ kako biste odabrali opciju koje želite podešavati u meniju SETUP (PODEŠAVANJE).
Page 102
VIVAX Audio Languages (Audio Jezici) Pritisnite ▼ / ▲ kako biste odabrali Audio jezike, zatim pritisnite ENTER za ulaz u podmeni. Pritisnite ◄ / ► kako biste odabrali primarni Audio jezik. Pritisnite ▼ / ▲ / ◄ / ► kako biste odabrali Audio jezik.
Page 103
VIVAX Blue Screen (Plavi ekran) Pritisnite ▼ / ▲ kako biste odabrali Plavi ekran ukoliko nema signala (programa), zatim pritisnite ENTER za odabir uključeno/isključeno. First Time Installation - Setup Wizard (vračanje na prvu instalaciju) Pritisnite ▼ / ▲ za odabir opcije First time installation, zatim pritisnite ENTER za ulazak u meni.
Page 104
VIVAX SCREEN ((Ekran) samo u načinu rada na računaru) Pritisnite MENU kako biste prikazali glavni meni. Pritisnite ◄ / ► kako biste odabrali SCREEN u glavnom meniju (samo VGA- PC mod). 1. Pritisnite ▼ / ▲ kako biste odabrali opciju koju želite podešavati u meniju SCREEN.
Page 105
VIVAX MEDIA OPERATION (USB MEDIJA OPERACIJE) Napomena: Pre korišćenja menija MEDIA (MEDIJ), priključite USB spoljnu memoriju i zatim pritisnite INPUT taster kako biste odabrali SOURCE ulaz za medije. Pritisnite ▼ / ▲ kako bi odabrali MEDIA u meniju izvora, zatim pritisnite ENTER kako bi otvorili meni.
Page 106
VIVAX će slika da se prikazuje centralno. Music Menu (Izbornik Audio zapisa) Pritisnite ◄ / ►kako biste odabrali MUSIC (MUZIKA) s glavnog menija, zatim pritisnite ENTER za ulaz. Pritisnite EXIT kako biste se vratili na prethodni meni.
Page 107
VIVAX Pritisnite ◄ / ► kako biste odabrali Audio zapis koji želite da reproducirate, a zatim ENTER za ulaz u meni. Pritisnite ◄ / ► da se vratite u prijašnji meni. Movie menu (Film-Video Meni) Pritisnite ◄ / ► kako biste odabrali MOVIE (FILM) u glavnom meniju, zatim pritisnite ENTER za ulaz.
Page 108
VIVAX Text menu (Meni prikaza teksta) Pritisnete ◄ / ► kako biste odabrali opciju TEXT u glavnom meniju, zatim pritisnite ENTER za ulaz u opcije. Pritisnite ◄ / ► kako biste odabrali medij/zapis koji želite da prikazujete, zatim pritisnite ENTER za izlaz.
VIVAX Ostale Informacije Rešavanje problema Ukoliko televizor ne radi kao obično ili se čini da ima grešaka pažljivo pročitajte tabelicu ispod. Preporučuje se isključivanje uređaja iz utičnice na 60 sekundi a zatim ponovo pokretanje. Ovaj jednostavni proces pomaže da se uspostave stabilni uslovi strujnog kola I firmwarea uređaja.
VIVAX • Električni uređaj mogu da ometaju rad TV-a. Zvuk I slika su iskrivljeni Isključite susedne uređaje, ukoliko smetnje ili izgledaju talasasto. nestanu, udaljite uređaje od TV-a. • Uključite utikač uređaja u drugu utičnicu. • Ukoliko koristite spoljašnju antenu proverite Zvuk I slika su mutni ili njen smer, poziciju I spoj antene.
Page 111
VIVAX .dat MPEG-1 MPEG-4 SP/ASP, H.263/H.264, H.265 .mp4 HEVC Max Resolution: VIDEO MPEG-1, MPEG-2 720x576 Max Data Rate: 40 MPEG-2 Mbps .rm*/.rmvb Max Resolutio: RV30/RV40 COOK, MP2 1920 x 1080 Sample Rate: .mp3 8K~48KHz Bit Rate: 32K~320Kbps AUDIO Sample Rate: 16K~48KHz .m4a/.aac --...
VIVAX TEHNIČKE SPECIFIKACIJE Model TV-49LE78T2A2 Veličina sa postoljem (mm) 1106 x 690 x 282 Veličina bez postolja (mm) 1106 x 642 x 102 Težina sa postoljem (kg) 10,8 Težina bez postolja (kg) 10,4 Ekran 49 inches Rezolucija ekrana 1920 x 1080...
VIVAX Proizvedeno po licenci Dolby Laboratories. Dolby, dvostruki D, znak su zaštićene robne marke Dolby Laboratories. HDMI, HDMI logo „High-Definition Multimedia Interface“ su zaštićene robne marke ili registrovane robne marke u vlasništvu HDMI Licensing LLC. "CI Plus" logo je zaštićena robna marka ili registrovana robna marke u vlasništvu CI Plus LLP company.
Page 117
VIVAX Содржина Добродојдовте Битни сигурносни упатства Поставување Поставување на носач (ногарки) Инсталација на ѕиден носач Предна страна на TV приемникот Контролна плоча Приклучни антени и кабли за напојување Задна страна на ТВ приемникот Приклучување Далечински управувач Вметнување на батерии во далечинскиот управувач...
VIVAX ДОБРОДОЈДОВТЕ Овој уред ги задоволува највисоките стандарди, иновативна технологија и висока удобност кај корисникот Со помош на овој телевизор во удобноста на Вашата дневна соба задачите можете да ги извршите брзо и едноставно. Медиа плеер — притиснете ја вашата музика, слики и...
Page 119
VIVAX Гром со симбол стрелка во триаголникот предупредува за присутност на опасен напон кој не е изолиран во производот и кој може да биде доволно силен да претставува ризик од струен удар. Извичникот во триаголникот предупредува дека корисникот е во присуство на важни упатства за...
VIVAX БИТНИ СИГУРНОСНИ УПАТСТВА 1. Прочитајте, чувајте ги и следете ги овие упатства Прочитајте ги сите сигурносни и оперативни упатства за телевизорот. Чувајте ги за во иднина. Правилно следете ги сите активности и упатства. 2. Почитувајте ги предупредувањата Почитувајте ги сите предупредувања на уредот и...
Page 121
VIVAX да ги прекривате овие отвори на куќиштето и никогаш немојте да го поставувате телевизорот во затворен простор како што се вградени кабинети, доколку не е осигурана соодветна вентилација. Оставете минимално 10 cm простор околу уредот. 8. Извор за напојување...
Page 122
VIVAX надворешната антена посебно внимание треба да се посвети на допирање на таквите струјни кола затоа што контакт со нив може да биде фатален. 12. Преоптеретување Немојте да ги преоптеретувате ѕидниот штекер и продужните кабли затоа што може да дојде до ризик...
Page 123
VIVAX само оние контроли кој се покриени во корисничкото упатство. Неправилното поставување на други контроли може да предизвика оштетување и ќе има потреба од активности од страна на техничар за да го врати телевизорот во нормална состојба. - Доколку телевизорот паднал или куќиштето е...
Page 124
VIVAX кабелот за напојување / приклучокот со влажни раце може да предизвика краток спој или електричен шок. Никогаш не се направи јазол на кабелот или врзете ја со други кабли. 22. Упатство за инсталирање и користење кој доаѓа од телевизорот кој не се наменети за поставување на под...
Page 125
VIVAX одговорно за нивната безбедност или ако ја не беа дадени обука за користење на апарати. Децата не секогаш правилно да ги препознаат можните опасност. Прегревање може да биде фатална. Чувајте ги батериите подалеку од дофат на мали деца. Ако батеријата се проголта, веднаш...
VIVAX ПОСТАВУВАЊЕ НА НОСАЧ НАПОМЕНА TV екранот е многу осетлив и мора да биде заштитен во секој момент за врема на отстранување на носачот. Осигурајте се дека никакви тврди или оштри предмети или други објекти мој можат да го изгребаат или оштетат...
VIVAX Инсталација на ѕиден носач • Пред поставување на ТВ приемникот на ѕид, задолжнително отстранете ги ногарките или сталажата. • Ако го поставите телевизорот на таван или кос ѕид, може да дојде до пад на уредот и сериозна повреда. Користите само квалитетен и соодветен ѕиден носач, а за...
Page 128
VIVAX Преден дел на телевизорот Далечински сензор LED индикатор Oпис Ги прима далечинските сигнало од управувачот. Немојте да поставувате ништо во близина на Далечински сензор сензорот затоа што може да влијае во неговото функционирање. Црвеното светло свети во начин на чекање.
Page 129
VIVAX Контролен панел / Power Исклучете го телевизорот или внесете режим на подготвеност. INPUT : Извор на сигнал копче за одбирање. MENU : Внесете / излезете од главното мени CH - : Канал намалување кратенка; намалување на канал број и...
Page 130
VIVAX Заден дел на телевизорот НАПОМЕНА Сликата е само за пример. Проверете ја позицијата и типот на слот при поврзување. Слабата врска може да предизвика проблем со сликата или звукот. Проверете дали врската е цврста и сигурна. Немаат сите A/V уреди можност за поврзување на телевизор. Ве молиме...
Page 131
VIVAX ► УПАТСТВО ЗА ПОВРЗУВАЊЕ ► RF IN (T2): ТВ-поврзување со надворешна VHF / UHF антена или кабелска врска или RF IN (T2) Коакс. кабел75 ohm Hе се испорачува со телевизорот ► RF IN (S2) Поврзете ја сателитска антена или сат. кабел...
Page 132
VIVAX ► SCART • Поврзете го SCART кабелот од надворешниот A/V уред. • Приитснете го копчето [SOURCE], кога листата со извор ќе се прикаже притиснете [▲/▼] за да го одберете изворот [SCART] на кој ќе се поврзете. ► Поврзете го USB уредот како што се тврдите дискови, USB уредот и...
Page 133
VIVAX ► VGA - PC AUDIO IN Поврзете го VGA и аудио кабелот во компјутерот. Приитснете го копчето [SOURCE], кога листата со извор ќе се прикаже • притиснете [▲/▼] за да го одберете изворот [PC] на кој ќе се поврзете.
Page 134
VIVAX ► DIGITAL COAX AUDIO OUT Поврзете се на екстерниот дигитален аудио уред. Пред поврзување на дигиталниот аудио систем на оптичкиот приклучок треба да го намалите звукот и телевизорот и системот за да се избегне ненадејно зголемување на звукот. ТВ врска...
Page 135
VIVAX ► MINI AV Поврзете го кабелот од екстерен A/V). Користите аудио и видео кабли за да се поврзете на екстерниот A/V уред и композитните видео/аудио приклучоци за поврзување на телевизорот (Video = жолто, Audio лево = бело и Audio десно = црвено).
VIVAX ДАЛЕЧИНСКИ УПРАВУВАЧ 1. Копче POWER: Вклучте или склучете го телевизорот 2. Копче MUТE: Искпучсте го звукот со што на екранот се прикажува пречкрта н звучник. За в кпучување на звук притиснете го иетото копче. 3. Копче AUDIO: Го менува начинот на...
Page 137
VIVAX 24. Копче СН ▲ ▼: Бирањe на претходнен / нареден канал. 25. Копче VOL ▲ ▼: Зголемување / намалување на звучноста. 26. Копче ТЕХТ: Прикажување на тепетекст. 27. Копче ►|| : Репродукциjа или пауазирање. 27. Копче REVEAL: Прикажување на...
Page 138
VIVAX ► Поставување на батерии во далечинскиот управувач 1. Извадете го задниот поклопец за да го отворите делот за батерии и далечинскиот управувач. 2. Вметнете две AAA батерии. Осигурајте се дека ( + ) и ( - ) на батериите...
Page 139
VIVAX Поставување • Поврзување на антена За правилно да гледате телевизиски канали телевизорот мора да прима сигнал од следниве извори: • Hадворешна VHF, UHF антена • Поврзување на HDMI Подржава дигитални поврзувања помеѓу A/V уреди како што се (PVR, DVD, Blu-Ray, HD-DVD, AV приемници и дигитални уреди). За поврзување...
Page 140
VIVAX • Поврзување на компјутер Поврзете HDMI кабел на “HDMI” на задната страна на телевизорот и другиот дел од кабелот на видео картичката на компјутерот. Поврзете стерео аудио кабел на “AUDIO” на задната страна на телевизорот и другиот дел на кабелот на “Audio out” звучна картичка на компјутерот.
Page 141
VIVAX • Поставување на звук Притиснете [VOL ▲ / VOL ▼ ] за да го зголемите или намалите звукот. Притиснете Mute за да го исклучите звукот. Повторно притиснете за да се вклучи звукот. • Промена на канал Притиснете ги копчињата (CH ▲/CH ▼) за да идете горе или доле. Пр. за...
VIVAX OСНОВНИ ФУНКЦИИ Прва инсталација Поврзете го RF кабелот од телевизискиот влез “RF-In” во слотот на Вашата антена. Одберете јазик Притиснете ◄ / ► и ENTER за да одберете јазик кој ќе го користите за менито и пораките. Одберете држава...
Page 143
VIVAX Language (Одберете јазик) Притиснете ◄ / ► и ENTER за да одберете јазик кој ќе го користите за менито и пораките. Country (Одберете држава) Притиснете ▼ / ▲ и ENTER за да означите држава. Environment (Работно опкружување) Притиснете ги копчињата ◄ ► и ENTER за да го изберете режимот Магазин...
VIVAX Користење на главното мени CHANNEL (Мени канал) Притиснете го копчето МЕНИ за да се прикаже главното мени. Притиснете ◄ / ► за да одберете CHANNEL (КАНАЛ) во главното мени 1. Притиснете ▼ / ▲ за да ја одберете опцијата која сакате да ја поставите...
Page 145
VIVAX ATV Manual Tuning (ATV рачно поставување) Current CH (Моментален канал) Одберете број на канали Color System (Систем боја) Одберете ситем боја (Достапни системи: AUTO,PAL, SECAM , NTSC) Sound System (Систем звук) Одберете систем звук Fine Tune (Фино поставување) Прецизно поставете ја фреквенцијата...
Page 146
VIVAX DTV Manual Tuning (DTV Рачно поставување) Притиснете ▼ / ▲ за да одберете DTV рачно поставување, потоа притиснете ENTER за да влезете во подменито. Притиснете ◄ / ► за да одберете канал, а потоа притиснете ENTER за пребарување на канали...
Page 147
VIVAX Притиснете го жолтото копче за да влезете на интерфејсот е прикажано подолу. Кога времето не е внесен во вистинскиот начин, ќе се слушне звук на алармот. Signal Information (Информации сигнали) Притиснете ▼ / ▲ да ги изберете информациите коишто сигнал.
Page 148
VIVAX Притиснете ги копчињата ▼ / ▲ за да изберете опции кои сакате доидадете во менито CHANNEL.. Стиснете го копчето ENTER за додавање. Стиснете ги копчињата ▼ / ▲ за бирање опција која сакате да ја додадете во CHANNEL менито.
Page 149
VIVAX PICTURE MENU (Мени слика) 1. Притиснете MENU за да се прикаже главното мени. 2. Притиснете ◄ / ► за да се одбере PICTURE (СЛИКА) во главното мени. 3. Притиснете ▼ / ▲ за да одберете опции кој сакате да ги поставите во...
Page 150
VIVAX Нијанса Користите како надоместок за бојата која е променета во преносот во NTSC кодот. Оштрина Поставете ги деталите на сликата. Colour Temp (Температура боја) Променете ја севкупната емисија на бојата во сликата. Притиснете ▼ / ▲ за да одберете...
Page 151
VIVAX 5. По завршување со поставување, притиснете MENU за да сочувате и да се вратите во претходното. Sound Mode (Начин звук) Притиснете ▼ / ▲ за да одберете Начин звук, а потоа притиснете ENTER за влез во подменито. Притиснете ▼ / ▲ за бирање.
Page 152
VIVAX Auto Volume level (Автоматско ниво на звук) Притиснете ▼ / ▲ за бирање на Автоматско ниво на звук, притиснете ◄ / ► за вклучување/исклучување. SPDIF Начин (SPDIF mode) Притиснете ▼ / ▲ за да одберете SPDIF начин, а потоа притиснете ◄ / ►...
Page 153
VIVAX Time Zone (Временска зона) Притиснете ▼/ ▲ / ◄ I ► за да одберете временска зона, потоа притиснете ENTER за да влезете во подменито. Sleep Timer (Тајмер спиење) Притиснете ▼ / ▲ за да ја одберете опцијата Тајмер спиење, потоа притиснете ENTER за да...
Page 154
VIVAX LOCK MENU (Мени заклучување) 1 Притиснете МENU за да ви се прикаже главното мени. 2 Притиснете ◄ / ► за да одберете LOCK (Заклучување) од главното мени. 3 Притиснете ▼ / ▲ за да ја одберете опцијата која сакате да ја поставите...
Page 155
VIVAX Lock System (Систем заклучување) Притиснете ▼ / ▲ за да го одберете заклучување на системот, потоа притиснете ENTER за следните опции да важат. Почетна лозинка е 0000, доколку ја заборавите лозинката контактирајте го вашиот сервисен центар. Set Password (Поставување на...
Page 156
VIVAX Hotel Mode (Хотелски начин) 1. Притиснете ▼ / ▲ на далечинскиот управувач за да одберете Хотелски начин во менито за заклучување. 2. Притиснете ENTER за да влезете во подменито. 3. По завршување со поставување притиснете MENU за да ги сочувате и...
Page 157
VIVAX Мени поставување SETUP MENU ( Притиснете MENU за да ви се прикаже главното мени. Притиснете ◄ / ► за да одберете Поставување во главното мени. Притиснете ▼ / ▲ за да ја одберете опцијата која сакате да ја поставите во...
Page 158
VIVAX Audio Languages (Аудио јазици) Притиснете ▼ / ▲ за да одберет Аудио јазик, потоа притиснете ENTER за да влезете во подменито. Притиснете ◄ / ► за да одберете примарен Аудио јазик. Притиснете ▼ / ▲ / ◄ / ► за да одберет...
Page 159
VIVAX First Time Installation - Setup Wizard (Волшебник за поставување) Притиснете ▼ / ▲ за да одберете Волшебник за поставување, потоа притиснете ENTER за да влезете. Reset (Ресетирање) Притиснете ▼ / ▲ за да одберете Ресетирање, потоа притиснете ENTER за...
Page 160
VIVAX SCREEN PC (Мени екран) (Само во режим на компјутер) Притиснете МЕNU за да се прикаже главното мени. Притиснете ◄ / ► за да одберете SCREEN (ЕКРАН) во главното мени 1. Притиснете ▼ / ▲ за да ја одберете опцијата која сакате...
Page 161
VIVAX MEDIA OPERATION (Користење медиум) Напомена: Пред да го користите менито Медиум, вклучете го USB уредот потоа притиснете на SOURCE за да го поставите изворот за влез за медиум. Притиснете ▼ / ▲ за да одберете Медиум во менито извор, потоа...
Page 162
VIVAX Music Menu (Мени музика) Притиснете ◄ / ►.за да одберете Музика од главното мени, а птоао притиснете ENTER за влез. Притиснете излез за да се вратите на претходното мени...
Page 163
VIVAX Притиснете ◄ / ► за да го одберете дискот кој сакате да го гледате, а потоа притиснете ENTER за влез. Притиснете ◄ / ► за да се вратите на претходното мени. Movie menu (Мени филм) Притиснете ◄ / ► за да одберете MOVIE во главното мени, а пота...
Page 164
VIVAX Text menu (Мени текст) Притиснете ◄ / ► за да одберете ТЕXT во главното мени, потоа притиснете ENTER, за да биде примено. Притиснете ◄ / ► за да го одберете дискот кој сакате да го гледате, а потоа притиснете ENTER за излез.
VIVAX Други информации РЕШАВАЊЕ НА ПРОБЛЕМИ Доколку телевизорот не работи правилно или има грешка внимателно прочитајте ја табелата подолу. Се препорачува уредот да го исклучите од струја на 60 секунди и повторно да го вклучите. Овој едноставен процес помага во воспоставувањето на...
Page 166
VIVAX • Електричните уреди можат да Звук и сликата се предизвикуваат пречки при работата на ТВ. искривени или има Исклучете го уредот, доколку пречките бранови. престанат, одачелете ги уредите од ТВ. • Вметнете го утикачот во друг штекер. • Доколку користите надворешна антена...
Page 168
VIVAX ТЕХНИЧКИ СПЕЦИФИКАЦИИ TV-49LE78T2A2 Име на моделот 1106 x 690 x 282 Големина со постоље (mm) 1106 x 642 x 102 Големина без постоље (mm) Тежина со постоље (kg) 10,8 10,4 Тежина без постоље (kg) 49 inches Дијагонала на екранот...
Page 169
VIVAX Произведено според лиценца на Dolby Laboratories. Dolby и симболот двојно D се заштитни знаци на Dolby Laboratories. HDMI, HDMI лого i „High-Definition Multimedia Interface“ се заштитни знаци на HDMI Licensing LLC. „CI Plus“ лого се заштитни знаци на CI Plus LLP company.
Page 173
VIVAX Përmbajtje Hyrje Udhëzime të rëndësishme sigurie Montimi Montimi i mbajtëses Montimi në mur Ana e përparme e televizorit Ana e pasme e televizorit Kryerja e lidhjeve Telekomanda Vënia e baterive në Telekomandë Karakteristikat Themelore Instalimi për Herë të Parë...
VIVAX HYRJE Kjo pajisje përmbush standardet m të larta, me teknologji inovative dhe me komoditet të lart të përdoruesit. Me këtë TV mund ta bëni shpejt dhe thjeshtë, deri jeni në komoditetin e dhomës tuaj të ndenjies. Media pleer — keni qasje në muzikën, fotografitë dhe videot tuaja nga rrjeti juaj ose USB pajisjes dhe mund t’i...
Page 175
VIVAX Rrufeja me simbolin e shigjetës, brenda trekëndëshit barabrinjës njofton përdoruesin për praninë e rrymës së rrezikshme të jo izoluar brenda prodhimit që mund të jetë aq e fuqishme sa të ketë rrezik nga goditje elektrike. Pikëçuditja brenda trekëndëshit barabrinjës njofton përdoruesin...
VIVAX UDHËZIME TË RËNDËSISHME SIGURIE 1. Lexoni, Ruajini dhe Ndiqni të Gjitha Udhëzimet Lexoni të gjitha masat e sigurisë dhe veprimet për TV-në. Ruajini për përdorim në të ardhme. Ndiqni të gjitha veprimet dhe udhëzimet përkatësisht. 2. Paralajmërime Ndiqni të gjitha paralajmërimet në pajisje dhe në...
Page 177
VIVAX ventosemi i duhur. Lërini minimum 10 cm hapësirë në të gjitha anët rreth pajisjes. 8. Burimi i Fuqisë Kjo TV duhet të përdoret vetëm me burim të fuqisë i cose është i dhënë në etiketën e shënuar. Nëse nuk jeni të...
Page 178
VIVAX 13. Hyrje e Objektit dhe Lëngut Asnjëherë mos shtyni asnjë lloj të objektit në këtë TV nëpërmjet hapjeve pasi që ato mund të vinë kundër pikave të rrezikshme të tensionit ose pjesë me qarqe të shkurtër që mund të rezultojë në zjarr ose goditje elektrike.
Page 179
VIVAX 17. Pjesët e zëvendësimit Kur ka nevojë për pjesë zëvendësimi, sigurohuni që tekniku i shërbimit ka përdorur pjesë të dhëna nga prodhuesi ose që kanë karakteristikat e njëjta si pjesët origjinale. Zëvendësimet e paautorizuara mund të rezultojnë në zjarr, goditje elektrike ose rrezik tjetër.
Page 180
VIVAX Asnjëherë mos të bëjë një nyjë në kurrizit, ose do ta lidhë atë me kabllo të tjera. 22. Udhëzimet për instalim ose përdorim të dhëna me televizorë që nuk rrinë mbi dysheme që do të përdoren në shtëpi dhe që peshojnë me tepër se 7 kg, duhet të...
Page 181
VIVAX nga një person i cose është përgjegjës për sigurinë e tyre, ose në qoftë se saj nuk janë dhënë trajnimi për përdorimin e pajisjeve. Fëmijët jo gjithmonë saktë njohin rrezikun e mundshëm. Gëlltitjes bateri mund të jetë fatale. Bateri Mbani jashtë të...
VIVAX Montimi i mbajtëses SHËNIME Ekran i TV-së është shumë i ndjeshëm dhe duhet të mbrohet tërë kohën kur hiqni bazën mbajtëse. Sigurohuni që objekte të forta ose mprehta ose çfarëdo që mund të gërvisht ose dëmtojë ekranin, mos të vijnë në kontakt me të. MOS bëni shtypje në...
Page 183
VIVAX Instalimi i mbajtësit në mur • Para vendosjes të TV-së në mur, doemos hiqni këmbëzat ose postamentin. • Nëse vendosni TV-në në tavan ose mur të anuar, mund të vijë në rënie të pajisjes dhe dëmtime serioze. Përdorni vetëm mbajtës cilësor dhe të përshtatshëm për TV-në, kurse për instalimin kontaktoni shitësin tuaj ose shërbim të...
VIVAX Ana e përparme e televizorit IR Censor LED Indikatori Përshkrimi Pranon sinjale nga telekomanda. IR Censori i Mos vendosni asgjë afër censorit, pasi që Telekomandës funksioni i tij mund të ndikohet nga kjo. Indikatori i Ndizet drita e kuqe në mënyrën standby. Ndizet Telekomandës...
Page 185
VIVAX Paneli i kontrollit / Power Ndez TV ose kthehet në mënyrën standby. INPUT : Zgjedh fortësinë e sinjalit. MENU : Hyrje/Daljenga menuja kryesore. CH - : Buton për ndryshimin e programit në vlerën më të vogël; Zgjedh opsionin e fundit në...
Page 186
VIVAX Pasme e TV SHËNIME Fotografia është vetëm si referencë. Kontrolloni kyçëset për pozitë dhe lloj para se të bëni lidhje. Lidhjet e dobëta mund të rezultojnë në probleme të pamjes ose ngjyrës. Sigurohuni që të gjitha lidhjet janë të sigurta dhe të...
VIVAX ► KRYERJA E LIDHJEVE ► ANT (75Ω) Lidhni antenë ose kabllo të jashtme VHF/UHF RF IN (T2) Coax kabel 75 ohm Ajo nuk është furnizuar me TV ► ANT (75Ω) (S2) Lidhni një antenë satelitore ose një kabllo satelitore Antenë...
Page 188
VIVAX ► SCART Lidhni Scart kabllo nga A/V pajisje e jashtme. Shtypni [Source] butonin, kur lista e Burimeve Hyrëse shfaqet, shtypni [▲/▼] to për të zgjedhur burimin [Scart] pastaj shtypni [ENTER] për t’u lidhur ► USB Lidhni USB pajisje si disqe të forta, USB stik dhe kamera digjitale për shikim të...
Page 189
VIVAX ► PC Lidhni VGA kabllo dhe audio kabllo nga kompjuteri personal. • Shtypni [Source] butonin, kur lista e Burimeve Hyrëse shfaqet, shtypni [▲/▼] to për të zgjedhur burimin [PC] pastaj shtypni [ENTER] për t’u lidhur. Audio kabëll (Ajo nuk është furnizuar me TV)) Ajo nuk është...
Page 190
VIVAX ► DIGITAL COAX AUDIO OUT Lidhuni me audio pajisje të jashtme digjitale. Përpara se të lidhni një sistem dixhital audio në portin duhet të zvogëluar volumin e televizorit dhe sistemin audio, në mënyrë që të shmangen papritur përforcues të shëndosha.
Page 191
VIVAX ► MINI AV Përdorni audio dhe video kabllo për të lidhur televizor me një mjet të jashtëm A / V përmes video të përbërë / audio lidhje. (Video = lidhës të verdhë, Audio Left = lidhës të bardhë dhe Audio Djathtas = Lidhësi i kuq).
VIVAX TELEKOMANDA 1. Susta POWER: pritisnite za Kyç dhe shkyç televizorin 2. Susta MUTE: Shkyç zerin dhe ne ekran do te shfaqet zeri i altoparlantit me shenjën iks. Per kyçje të zërit, sërish shtypeni këtë sustë. 3. Susta AUDIO: Ndryshon mënyren e dëgjimit: majtë, djathte, mono, stereo.
Page 193
VIVAX 21. Susta ▲▼: Zgjedhje e opsionin paraprak/vijues. 22. Susta MENU: Hyrje në menynë kryesore. 23. EXIT: Dalje nga menyja 24. Susta CH ▲▼: Zgjedhje e kanalit paraprak/vijues 25. Susta VOL ▲▼: Rritje/ulje të zërit. 26. Susta TEXT: Shfaqje të teletekstit.
VIVAX ► Vënia e baterive në Telekomandë 1. Rrëshqitni kapakun e pasme për të hapur pjesën e baterive në telekomandë. 2. Vëni dy bateri të madhësisë AAA. Sigurohuni që keni përputhur (+) dhe ( - ) fundet e baterisë me (+) dhe ( - ) fundet e shënuara në pjesën e baterive në...
Page 195
VIVAX Udhëzime të Lidhjes • Lidhje Ajrore Për të shikuar kanalet e TV-së si duhet, duhet të merret sinjal nga njësia nga burimi në vijim: • Antenë e jashtme VHF/UHF. • Lidhje HDMI Mbështet lidhje digjitale mes A/V pajisje që mundësojnë HDMI -si (PVR, DVD, Blu-Ray, HD-DVD, AV marrës dhe pajisje digjitale).
Page 196
VIVAX "AV"(Verdhë) në pjesën e pasme të sistemit tuaj dhe fundet tjera me audio dhe video out lidhësit përkatës në A/V pajisjen. • Lidhja e Kompjuterit Lidhni HDMI kabllon me "HDMI" në pjesën e pasme të sistemit tuaj dhe fundin tjetër me Video Kartën e kompjuterit tuaj.
Page 197
VIVAX • Ndërrimi i kanaleve Shtypni [CH▲ /CH ▼] butonat për të shkuar në kanalin e ardhshëm lart ose poshtë. Ose shtypni butonat me numra për të zgjedhur kanal. Për shembull, për të zgjedhur kanalin 12, shtypni [1], pastaj shtypni [2].
VIVAX FUNKSIONET THEMELORE Instalimi për Herë të Parë Lidhni RF kabllo nga hyrja e TV-së që quhet “RF IN” dhe me TV folenë ajrore. Language (Zgjidhni gjuhën) Shtypni ◄ / ► dhe ENTER butonin për të zgjedhur gjuhën që do të përdoret për menytë...
Page 199
VIVAX Rregullim i parë ATV, shtypni Menu dhe shigjetën e majtë për të kapërcyer ATV Rregullimin, Rregullim i Dytë DTV, shtypni Menu dhe shigjetën e majtë për të kapërcyer rregullimin DTV. Gjatë kohës së ATV (programit televiziv analog), ju mund të shtypni butonin MENU dhe shigjeta majtas për të...
VIVAX Veprimi me Menynë Kryesore CHANNEL (Menyja e Kanaleve) Shtypni MENU butonin për të shfaqur menynë kryesore. Shtypni ◄ / ► butonin për të zgjedhur KANAL në menynë kryesore u. Shtypni ▼ / ▲ butonin për të zgjedhur për të zgjedhur opsionin që...
Page 201
VIVAX ATV Manual Tuning (ATV Rregullim me dorë) Current CH Vëni numrin e kanalit. Color System Zgjidhni sistemin e ngjyrës (Sisteme në dispozicion: AUTO,PAL , SECAM , NTSC) Sound System Zgjidhni sistemin e zërit Fine-Tune Rregulloni frekuencën e kanalit hollësisht.
Page 202
VIVAX DTV Manual Tuning (DTV Rregullim me dorë) Shtypni ▼ / ▲ butonin për të zgjedhur DTV Manual Tuning, pastaj shtypni ENTER butonin për të hyrë në nën-meny. Shtypni ◄ / ► butonin për të zgjedhur kanalin, pastaj shtypni ENTER butonin për të...
Page 203
VIVAX Shtypni butonin e verdhë për të hyrë në menynë e poshtme shfaqet. Nëse koha nuk është futur mirë do të shfaqet paralajmëruar për konfliktin. Signal Information (Informata të Sinjalit) Shtypni ▼ / ▲ butonin për të zgjedhur Informata të Sinjalit, shtypni the ENTER butonin për të...
Page 204
VIVAX Shtypni ▼ / ▲ butonin për të zgjedhur opsionin që dëshironi ta rregulloni në menynë CHANNEL. Shtypni ENTER butonin për të rregulluar. Pasi të përfundoni me rregullimin, shtypni ENTER butonin për të ruajtur dhe për kthim në menynë e mëparshme.
Page 205
VIVAX PICTURE (Menyja e Pamjes) 1. Shtypni MENU butonin për të shfaqur menynë kryesore. 2. Shtypni ◄ / ► butonin për të zgjedhur PICTURE në menynë kryesore. 3. Shtypni ▼ / ▲ butonin për të zgjedhur opsionin që dëshironi ta rregulloni në...
Page 206
VIVAX Color Rregulloni ngopjen e ngjyrës sipas dëshirës tuaj. Tint Përdoret për kompensim të ngjyrës së ndërruar me transmisionin në NTSC kod. Sharpness Rregulloni majat në detajet e pamjes. Colour Temp Ndryshoni ngjyrën e pamjes. Shtypni ▼ / ▲ butonin për të zgjedhur Temperaturën e Ngjyrës, pastaj shtypni...
Page 207
VIVAX SOUND MENU (Menyja e Zërit) 1. Shtypni MENU butonin për të shfaqur menynë kryesore. 2. Shtypni ◄ / ► butonin për të zgjedhur SOUND në menynë kryesore. 3. Shtypni ▼ / ▲ butonin për të zgjedhur opsionin që dëshironi të rregulloni në...
Page 208
VIVAX Music Ruan zërin origjinal. E mirë për programe muzikore. Movie Rit treble dhe bass për eksperiencë të pasur me zë. Sports Rit zërin për sport. Personal Zgjidhni për të rregulluar rregullimet e pamjes. Shënim: Treble dhe Bass janë në dispozicion vetëm në mënyrën Personal, mund t’i rregulloni si të...
Page 209
VIVAX TIME MENU (Menyja e Kohës) 1. Shtypni MENU butonin për të shfaqur the menynë kryesore. 2. Shtypni ◄ / ► butonin për të zgjedhur TIME in the menynë kryesore. 3. Shtypni ▼ / ▲ butonin për të zgjedhur opsionin që dëshironi ta rregulloni në...
Page 210
VIVAX Auto Standby Shtypni ▼ / ▲ butonin për të zgjedhur Auto StendBaj, pastaj shtypni ENTER butonin për të hyrë në nën-meny. Shtypni ▼ / ▲ dhe ENTER butonin për të zgjedhur. Këshilla: Nëse telekomanda nuk bën veprime në kohën e hipotezës, do të mbyllet automatikisht. Nëse bëni ndonjë...
Page 211
VIVAX 2. Shtypni Enter/◄ / ► butonin për të rregulluar. 3. Pasi të përfundoni me rregullime, shtypni MENU butonin për kthim në menynë e mëparshme Lock System Lock System Shtypni ▼ / ▲ butonin për të zgjedhur Mbyllje të Sistemit, pastaj shtypni ENTER butonin për të...
Page 212
VIVAX Hotel Mode (Mënyra Hotel) 1. Shtypni ▼ / ▲ butonin në telekomandë për të zgjedhur Mënyrën Hotel në menynë Lock. 2. Shtypni Enter butonin në telekomandë për të hyrë në nën-meny. 3. Pasi të përfundoni me rregullimet, shtypni MENU butonin për të ruajtur dhe për kthim në...
Page 213
VIVAX SETUP MENU (Menyja e Rregullimit) Shtypni MENU butonin për të shfaqur menynë kryesore. Shtypni ◄ / ► butonin për të zgjedhur SETUP në menynë kryesore. 1. Shtypni ▼ / ▲ butonin për të zgjedhur opsionin që dëshironi të rregulloni në...
Page 214
VIVAX Audio Languages Shtypni ▼ / ▲ butonin për të zgjedhur Audio Gjuhë, pastaj shtypni ENTER butonin për të hyrë në nën-meny. Shtypni ◄ / ► butonin për të zgjedhur Të Parën e Audio Gjuhës. Shtypni ▼ / ▲ / ◄ / ► butonin për të...
Page 215
VIVAX Blue Screen Shtypni ▼ / ▲ butonin për të zgjedhur Blue Screen, pastaj shtypni ENTER butonin për të zgjedhur On ose Off. First Time Installation - Setup Wizard Shtypni ▼ / ▲ butonin për të zgjedhur Setup Wizard, pastaj shtypni ENTER butonin për të...
Page 216
VIVAX SCREEN ((Menyja e Ekranit PC) Press MENU butonin për të shfaqur menynë kryesore. 1. Press ◄ / ► butonin për të zgjedhur SCREEN në menynë kryesore SCREEN. 2. Shtypni ENTER butonin për të rregulluar. 3. Pasi të mbaroni me...
Page 217
VIVAX MEDIA OPERATION (VEPRIMI ME MEDIA) Shënim: Para se të punoni me menynë Media, vëni pajisjen USB, pastaj shtypni SOURCE butonin për të vënë Burimin e Hyrjes në Media. Shtypni ▼ / ▲ butonin për të zgjedhur Media në menynë e burimit, pastaj Shtypni ENTER butonin për të...
Page 218
VIVAX Music Menu (Menyja e Muzikës) Shtypni ◄ / ► butonin për të zgjedhur MUSIC in the menynë kryesore, pastaj Shtypni ENTER butonin për të hyrë. Shtypni EXIT butonin për kthim në menynë e mëparshme dhe dilni nga menyja për anulim.
Page 219
VIVAX Shtypni ◄ / ► butonin për të zgjedhur diskun që doni të dëgjoni, pastaj shtypni ENTER butonin për të hyrë. Shtypni ◄ / ► butonin për të zgjedhur opsionin e kthimit në menynë e mëparshme. Movie menu (Menyja e Filmave) Shtypni ◄...
Page 220
VIVAX Text menu (Menyja e Tekstit) Shtypni ◄ / ► butonin për të zgjedhur TEXT në menynë kryesore, pastaj shtypni ENTER butonin për të hyrë. Shtypni Exit butonin për kthim në menynë e mëparshme dhe dilni nga menyja për të anuluar.
Page 221
VIVAX Informacione të Tjera Mënjanim i Problemeve Nëse televizori nuk funksionon si zakonisht ose duket të jetë me defekte, ju lutemi lexoni me kujdes këtë pjesë. Shumë çështje operative mund të zgjidhen nga përdoruesit. Është gjithashtu e këshillueshme të shkyçet TV nga priza e rrymës në mur për 60 sekonda ose më...
Page 222
VIVAX • Një pajisje elektrike mund të ndikojë në TV- në. Shkyçni çfarëdo pajisjeje elektrike që Zëri dhe pamja janë të keni, nëse pengesat zhduken, lëvizni pajisjen penguara ose me valë. më larg TV-së. • Vëni prizën e fuqisë të TV-së në prizë tjetër të...
Page 223
VIVAX MPEG-4 SP/ASP, .mov AAC, H.263/H.264, .mkv AC3*,PCM HEVC VIDEO .dat MPEG-1 MPEG-4 SP/ASP, H.263/H.264, .mp4 HEVC Max Resolution: MPEG-1, MPEG-2 720x576 Max Data Rate: 40 MPEG-2 Mbps .rm*/.rmvb Max Resolution: RV30/RV40 COOK, MP2 1920x1080 Sample Rate: .mp3 8K~48KHz Bit Rate:...
VIVAX Specifikime Teknike Emri i modelit TV-49LE78T2S2 Madhësia me bazën (mm) 1106 x 690 x 282 Madhësia pa bazën (mm) 1106 x 642 x 102 Pesha me bazën (kg) 10,8 Pesha pa bazën (kg) 10,4 Madhësia Diagonale e 49 inches...
VIVAX Prodhuar me licencë nga Dolby Laboratories. Dolby dhe double-D simboli janë marka tregtare të Dolby Laboratories. HDMI, logoja HDMI dhe "High-Definition Multimedia Interface" janë marka tregtare ose marka të regjistruara në pronësi të HDMI Licensing LLC. Logoja "CI Plus" është një markë e regjistruar tregtare ose markë...
Page 229
VIVAX Contents Welcome Important Safety Instructions Installation Stand Installation Wall installation TV Front Control Panel Antenna and Power Connection TV Rear Connections Remote Controller Installing batteries in the Controller Connection Instructions Using the Remote Control Basic Features Main Menu Input Source...
VIVAX WELCOME This device lives up to the highest standards, innovative technology and high user comfort. With this TV you can do it fast and simple, whilst in the comfort of your living room. Media player — access your music, pictures and videos...
Page 231
VIVAX The flash with the symbol of arrowhead, inside an equilateral triangle alerts the user about the presence of a dangerous tension not isolated inside the product which can be sufficiently powerful to constitute a risk of electrocution. The point of exclamation inside an equilateral triangle...
VIVAX IMPORTANT SAFETY INSTRUCTIONS 1. Read, Retain, Follow All Instructions Read all safeties and operations about the TV. Retain them safely for future reference. Follow all operations and instructions accordingly. WARNING: People (including children) with reduced physical, nervous or mental disabilities or who lack...
Page 233
VIVAX 7. Ventilation Slots and openings in the cabinet are provided for ventilation and to ensure reliable operation for the TV and to protect it from overheating. Do not cover the ventilation openings in the cabinet and never place the set in a confined space such as built-in cabinet unless proper ventilation is provided.
Page 234
VIVAX extreme care should be taken to keep from touching such power lines or circuits as contact with them might be fatal. 12. Overloading Do not overload wall outlets and extension cords as this can result in a risk of fire or electric shock.
Page 235
VIVAX - If the TV has been exposed to rain or water. - If the TV operates abnormally by following the operating instructions. Adjust only those controls that are covered by the operating instructions as an improper adjustment of other controls may result in...
Page 236
VIVAX 21. Power cord and Plug should be easily accessible. Do not put a TV or furniture on the power cord. A damaged power cord or plug can cause fire or electric shock. Do not bend or squeeze the power cord. Unplug your TV from main supply to hold the plug and pull it from the power outlet.
Page 237
VIVAX 23. This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of knowledge and experience to use the appliance, unless they are supervised by a person who is responsible for their safety or you're not...
VIVAX STAND INSTALLATION Notes The TV screen is very fragile, and must be protected at all times when removing the base stand. Be sure that no hard or sharp object, or anything that could scratch or damage the screen, come into contact with it. DO NOT exert pressure on the front of the TV at any time because the screen could crack.
VIVAX Wall mount installation • Remove the stand before installing the TV on the wall mount. • If you install the TV on a ceiling or slanted wall, it may fall and result in severe injury. Use an authorized wall mount and contact the local dealer or qualified personel.
VIVAX TV Front IR Sensor/Indicator STANDBY LED Description Receive remote signals from the remote control. IR Remote Sensor Do not put anything near the sensor, as its function may be affected. Remote Indicator Red light up in standby mode. NOTES The Picture is Only for Reference.
VIVAX Control Panel / Power Turn the TV on or enter into standby mode. SOURCE Signal source selection button. MENU Enter / Exit the main menu. VOL- Volume decreasing short cut key; enter into the next menu and adjust OSD options (decreasing).
VIVAX TV Rear NOTES The Picture is Only for Reference. Check the jacks for position and type before making any connections. Loose connections can result in image or color problems. Make sure that all connections are tight and secure. Not all A/V devices have the ability to connect to a TV, please refer to the user's manual of your A/V device for compatibility and connections procedure.
VIVAX ► CONNECTIONS ► RF IN (T2): Connect (DVB-T2) an outdoor VHF/UHF antenna or cable RF IN (T2) ► RF IN (S2): Connect (DVB-S2) an outdoor Satellite dish or Sat. Cable conection. SAT Antenna RF IN (S2) SAT cable socket ►...
Page 244
VIVAX ► SCART Connect the Scant cable from an external A/V Device. • Press [SOURCE] button, when the list of Input Source appears, press [▲/▼] to select the source [SCART] and press [ENTER] to connect. VCR/DVD Player/Recorder/ Set-top box/Satellite Receiver ►...
Page 245
VIVAX ► VGA - PC AUDIO Connect a VGA cable and an audio cable from the PC. • Press [SOURCE] button, when the list of Input Source appears, press [▲/▼] to select the source [PC] and press [ENTER] to connect.
Page 246
VIVAX ► COAX: DIGITAL AUDIO OUT Connect to an external digital audio device. Before connecting a digital audio system to the SPDIF DIGITAL AUDIO jack, you should decrease the volume of both the TV and the system to avoid that the volume suddenly become bigger.
Page 247
VIVAX ► MINI AV Connect the Composite cable from an external A/V Device. Use the audio and video cables to connect the external A/V device's composite video/audio jacks to the TV's jacks. (Video = yellow, Audio Left = White, and Audio Right = Red) Press [SOURCE] button, when the list of Input Source appears, press [▲/▼]...
VIVAX REMOTE CONTROLLER TV MODE: 1. POWER button: press for turning the TV On / Off 2. MUTE button with crossed- speakers: press the button to restore volume 3. AUDIO button: to change the ways of broadcasting sound: right, left, mono, stereo 4.
Page 249
VIVAX 22. MENU button: enter the menu / browser 23. EXIT button: exit function 24. CH ▲▼ buttons: scrolling programs 25. VOL ▲▼ buttons: increase / decrease volume 26. TEXT button: show teletext on the screen ►|| button: start / stop 27.
VIVAX ► Installing Batteries in the Remote Control Slide the back cover to open the battery compartment of the remote control. Insert two AAA size batteries. Make sure to match the (+) and ( - ) ends of the batteries with the (+) and ( - ) ends indicated in the battery compartment.
VIVAX Connection Instructions • Connecting an Aerial To view television channels correctly, a signal must be received by the set from the following source: • An outdoor VHF/UHF antenna or Satellite Dish (option). • Connecting HDMI Supports digital connections between HDMI -enabled A/V devices such as (PVRs, DVD, Blu-Ray, HD-DVD, AV receivers and digital devices).
VIVAX • Connecting a Computer Connect the D-Sub cable to "VGA" on the rear of your set and the other end to the Video Card of your computer. Connect the stereo audio cable to "AUDIO" on the rear of your set and the other end to "Audio Out"...
Page 253
VIVAX • Changing channels Press the [CH ▲/CH ▼] buttons to go to the next higher or lower channel. Or, Press the number buttons to select a channel. For example, to select channel 12, press [1], then press [2]. •...
VIVAX BASIC FEATURES First time installation Connect an RF cable from the Tv's input called "RF-In" and to your TV Aerial socket. Select OSD Language Press ◄ / ► and ENTER button to select the language to be used for menus and message.
Page 255
VIVAX Under option Tune Type you can select search ATV (Analogue programs) and ATV+DTV (Analogue and Digital programs). During search for ATV (Analogue TV programs) you can press MENU button and left arrow to skip ATV setup (if your region does not have the ATV program).
VIVAX Main Menu Operation CHANNEL MENU Press MENU button to display the main menu. Press ◄ / ► button to select CHANNEL in the main menu Press ▼ / ▲ button to select the option that you want to adjust in the CHANNEL menu.
Page 257
VIVAX ATV Manual Current CH (current channel) Set the channel number Color System Select the color system (Available System: AUTO,PAL, SECAM) Sound System Select the Sound system Fine Tune For fine of tuning frequency press ◄ or ► . Search...
Page 258
VIVAX DTV Manual Tuning Press ▼ / ▲ button to select DTV Manual Tuning, then press ENTER button to enter sub-menu. Press ◄ / ► button to select channel, then press ENTER button to search program. Program Edit Press ▼ / ▲ button to select Program Edit, then press ENTER button to enter sub-menu.
Page 259
VIVAX Press the yellow button to enter the interface shown below. When time is not entered in the right way, you will see an error message Signal Information Press ▼ / ▲ button to select Signal Information, press the ENTER button to see the detail information about the signal.
Page 260
VIVAX Press ▼ / ▲ button to select the option that you want to adjust in the CHANNEL menu. Press ENTER button to adjust. Press ▼ / ▲ button to select the option that you want to adjust in the CHANNEL menu.
VIVAX PICTURE MENU 1. Press MENU button to display the main menu. 2. Press ◄ / ► button to select PICTURE in the main menu. 3. Press ▼ / ▲ button to select the option that you want to adjust in the PICTURE menu.
Page 262
VIVAX Color: Adjust the saturation of the color. Tint: Use in compensating color changed with the transmission in the NTSC code. Sharpness: Adjust the sharpness of the pcture Colour Temp Change the overall color cast of the picture. Press ▼ / ▲ button to select Color Temperature , then press ENTER button to enter sub-menu.
VIVAX SOUND MENU 1. Press MENU button to display the main menu. 2. Press ◄ / ► button to select SOUND in the main menu. 3. Press ▼ / ▲ button to select the option that you want to adjust in the SOUND menu.
Page 264
VIVAX Sports Enhances vocals for sports. Personal Select to customize picture settings. Note: The treble and bass are only available in Personal mode, you can adjust them as you like. Balance Press ▼ / ▲ button to select option, Press ◄ / ► button to adjust.
VIVAX TIME MENU Press MENU button to display main menu. Press ◄ / ► button to select TIME in the main menu . 1. Press ▼ / ▲button to select the option that you want to adjust in the TIME menu.
VIVAX Auto Standby Press ▼ / ▲ button to select Auto Standby, then press ENTER button to enter sub-menu. Press ▼ / ▲ and ENTER button to select. Tips: The remote control does not make any operation in the hypothesis time, it will close down automatically.
Page 267
VIVAX 2. Press ENTER /◄ / ► button to adjust. 3. After finishing your adjustment, Press ENTER button to return back to the previous menu Lock System. Lock System Press ▼ / ▲ button to select Lock System, then press ENTER button to make the following 3 options valid.
VIVAX Hotel Mode 1. Press ▼ / ▲ button on the remote control to select hotel mode in the Lock menu. 2. Press ENTER button on the remote control to enter the sub-menu. 3. After finishing your adjustment, Press ENTER button to save and return back to the previous menu.
VIVAX SETUP MENU Press MENU button to display the main menu. Press ◄ / ► button to select SETUP in the main menu. 1. Press ▼ / ▲ button to select the option that you want to adjust in the SETUP menu.
Page 270
VIVAX Audio Languages Press ▼ / ▲ button to select Audio Languages, then press OK button to enter sub-menu. Press ◄ / ► button to select the primary of Audio Languages. Press ▼ / ▲ / ◄ / ► button to select the Audio Languages.
Page 271
VIVAX Blue Screen Press ▼ / ▲ button to select Blue Screen, then press ENTER button to select On or Off. First Time Installation - Setup Wizard Press ▼ / ▲ button to select First Time Installation, then press ENTER button to enter Wizard menu for Auto TV setup and search cchannels.
VIVAX SCREEN (Only PC mod) Press MENU to select main menu. Press ◄ / ► to select SCREEN in main menu (only in VGA- PC mod). 1. Press ▼ / ▲ to select option which you can adjust in menu SCREEN.
VIVAX MEDIA OPERATION Note: Before operating Media menu,Plug in USB device,then press SOURCE button to set the Input Source to Media. Press ▼ / ▲ button to select MEDIA in the Source menu, then press ENTER button to enter. Press ◄ / ► button to select the option you want to adjust in the main Media menu, then press ENTER button to enter.
Page 274
VIVAX Music Menu Press ◄ / ► button to select MUSIC in the main menu, then press ENTER button to enter. Press EXIT button to return to the previous menu and exit menu to quit...
Page 275
VIVAX Press ◄ / ► button to select drive disk you want to watch, then press ENTER button to enter. Press ◄ / ► button to select return option to the previous menu. Movie menu Press ◄ / ► button to select MOVIE in the main menu, then press ENTER button to enter.
Page 276
VIVAX Text menu Press ◄ / ► button to select TEXT in the main menu, then press ENTER button to enter Press ◄ / ► button to select drive disk you want to watch, then press ENTER button to enter.
VIVAX Other Information Troubleshooting If the TV does not operate as usual or appears to be faulty please read carefully this section. Many operational issues can be resolved by users. It is also advisable to unplug the TV from the AC socket on the wall for 60 seconds or more, then reconnect and start again.
Page 278
VIVAX • An electrical appliance may be affecting TV set. Turn off any appliances, if interference Sound and picture goes away, move appliance farther away distorted or appear wavy. from TV. • Insert the power plug of the TV set into another power outlet.
Page 279
VIVAX MPEG-4 SP/ASP, .mov AAC, H.263/H.264, .mkv AC3*,PCM HEVC MOVIE .dat MPEG-1 MPEG-4 SP/ASP, H.263/H.264, .mp4 HEVC Max Resolution: MPEG-1, MPEG-2 720x576 Max Data Rate: 40 MPEG-2 Mbps .rm*/.rmvb Max Resolution: RV30/RV40 COOK, MP2 1920x1080 Sample Rate: .mp3 8K~48KHz Bit Rate:...
VIVAX Technical Specifications Model TV-49LE78T2A2 Size with stand (mm) 1106 x 690 x 282 Size withouth stand (mm) 1106 x 642 x 102 Weight with stand (kg) 10,8 Weight without stand (kg) 10,4 Display Size 49 inches Display resolution 1920 x 1080...
VIVAX Manufactured under license from Dolby Laboratories. Dolby and the double-D symbol are trademarks of Dolby Laboratories HDMI, the HDMI logo and High-Definition Multimedia Interface are trademarks or registered trademarks of HDMI Licensing LLC.. "CI Plus" logo is a trademark and a trademark of CI Plus LLP company.
PRODUCT FICHE - INFORMACIJSKI LIST - LISTA SA PODACIMA ИНФОРМАТИВЕН ЛИСТ - INFORMACION GUIDE Model: Vivax TV-49LE78T2S2 PRODUCT FICHE INFORMACIJSKI LIST VIVAX Brand Robna marka LED TV Type Vrsta uređaja TV-49LE78T2S2 Model Model Energy Efficiency class Klasa energetske učinkovitosti 49" / 124cm...
Need help?
Do you have a question about the 49LE78T2S2 and is the answer not in the manual?
Questions and answers
