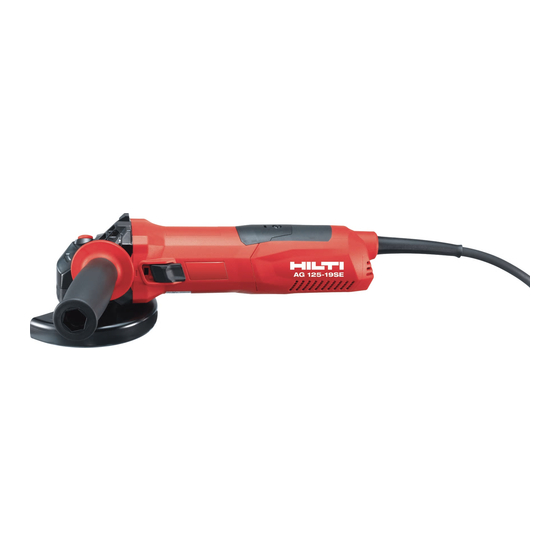

Page 6 AG 125-19SE Original operating instructions ........
Page 7 Information about the documentation About this documentation • Read this documentation before initial operation or use. This is a prerequisite for safe, trouble-free handling and use of the product. • Observe the safety instructions and warnings in this documentation and on the product. •...
Page 8 The type designation and serial number are printed on the rating plate. ▶ Write down the serial number in the table below. Always quote this information when you contact a Hilti representative or Hilti Service to inquire about the product.
Page 9 ▶ Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded. ▶ Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.
Page 10 ▶ Do not use accessories which are not specifically designed and recommended by the tool manufacturer. Just because the accessory can be attached to your power tool, it does not assure safe operation. ▶ The rated speed of the accessory must be at least equal to the maximum speed marked on the power tool.
Page 11 ▶ Use special care when working corners, sharp edges etc. Avoid bouncing and snagging the accessory. Corners, sharp edges or bouncing have a tendency to snag the rotating accessory and cause loss of control or kickback. ▶ Do not attach a saw chain woodcarving blade or toothed saw blade. Such blades create frequent kickback and loss of control.
Page 12 ▶ Do not touch the supply cord or extension cord if it is damaged while working. Disconnect the mains plug from the power outlet. Check the tool’s supply cord at regular intervals and have it replaced by Hilti Service if damage is found. Check extension cords at regular intervals and replace them if found to be damaged.
Page 13 Angle grinder, side handle, standard guard, front cover, clamping flange, clamping nut, wrench, operating instructions. Other system products approved for use with this product can be found at your local Hilti Store or at: www.hilti.group | USA: www.hilti.com Speed preselection The product features steplessly adjustable speed preselection within the 2800 to 11500/min speed range.
Page 14 If the ATC system fails, the product will run at greatly reduced speed and with greatly reduced torque. Have the product checked by Hilti Service. Restart interlock The product does not restart by itself when the on/off switch is locked in the ON position and power is restored after an interruption in the electric supply.
Page 15 The operating voltage of the transformer or generator must always be within +5 % and -15 % of the rated voltage of the product. AG 125-19SE Rated speed...
Page 16 AG 125-19SE Thread length 22 mm Weight in accordance with EPTA procedure 01 2.5 kg Noise information and vibration values in accordance with EN 60745 The sound pressure and vibration values given in these instructions were measured in accordance with a standardized test and can be used to compare one power tool with another.
Page 17 6.2.3 Removing the guard 1. Press the guard release button and turn the guard until the triangular marks on the guard and on the product are in alignment. 2. Lift off the guard. Fitting or removing the front cover 1. Position the front cover with the closed side on the standard guard and push it on until it engages. 2.
Page 18 The optional Kwik lock nut can be used instead of the standard clamping nut. Grinding wheels can then be changed without the need for additional tools. 1. Disconnect the supply cord plug from the power outlet. 2. Clean the clamping flange and the quick-release clamping nut. 3.
Page 19 3. Install the guard. → page 10 4. Fit the support plate and the abrasive resin-fiber disc, screw on the clamping nut and tighten it securely. 5. Press the spindle lockbutton and hold it in this position. 6. Use the pin wrench to tighten the clamping nut securely, then release the spindle lockbutton and remove the wrench.
Page 20: Troubleshooting
Check electric tools or appliances for damage after long periods of transport or storage. Troubleshooting If the trouble you are experiencing is not listed in this table or you are unable to remedy the problem by yourself, please contact Hilti Service. 10.1 Troubleshooting...
Page 21: Rohs (Restriction Of Hazardous Substances)
Most of the materials from which Hilti tools and appliances are manufactured can be recycled. The materials must be correctly separated before they can be recycled. In many countries, your old tools, machines or appliances can be returned to Hilti for recycling. Ask Hilti Service or your Hilti representative for further information.
Page 22 Oplysninger vedrørende dokumentationen Vedrørende denne dokumentation • Læs denne dokumentation igennem før ibrugtagning. Det er en forudsætning for sikkert arbejde og korrekt håndtering. • Følg sikkerheds- og advarselshenvisningerne i denne dokumentation og på produktet. • Opbevar altid brugsanvisningen sammen med produktet, og overdrag det kun til andre personer sammen med denne anvisning.
Page 23 Kapslingsklasse II (dobbeltisoleret) Produktoplysninger Hilti-produkter er beregnet til professionel brug og må kun betjenes, efterses og vedligeholdes af autoriseret og instrueret personale. Dette personale skal i særdeleshed informeres om de potentielle farer, der er forbundet med brugen af denne maskine. Der kan opstå farlige situationer ved anvendelse af det beskrevne produkt og det tilhørende udstyr, hvis det anvendes af personer, der ikke er blevet undervist i dens brug,...
Page 24 Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller sammenviklede ledninger øger risikoen for elektrisk stød. ▶ Hvis elværktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. ▶...
Page 25 ▶ Dette elværktøj egner sig ikke til polering. Anvendelsesformål, som elværktøjet ikke er beregnet til, kan indebære risici og personskader. ▶ Anvend ikke tilbehør, som ikke er specielt beregnet til dette elværktøj og anbefalet af producenten. Kun hvis du kan montere tilbehøret på elværktøjet, er maskinen sikker at bruge. ▶...
Page 26 størst mulige kontrol over tilbageslag eller reaktionsmomenter ved opstart. Brugeren kan ved at træffe egnede forholdsregler absorbere tilbageslag og reaktionsmomenter. ▶ Anbring aldrig dine hænder i nærheden af roterende indsatsværktøjer. Indsatsværktøjet kan i tilfælde af et tilbageslag bevæge sige hen over din hånd. ▶...
Page 27 ▶ Hvis el- eller forlængerledningen bliver beskadiget under arbejdet, må du ikke røre ved ledningen. Træk stikket ud af stikkontakten. Kontrollér regelmæssigt maskinens elledning, og få den udskiftet hos Hilti, hvis den er beskadiget. Kontrollér jævnligt forlængerledningerne, og udskift dem, hvis de er beskadigede.
Page 28 Leveringsomfang Vinkelsliber, sidegreb, standardbeskyttelsesafskærmning, frontafdækning, spændeflange, spændemøtrik, spændenøgle, brugsanvisning. Andre systemprodukter, som er godkendt til dit produkt, finder du i Hilti Store eller på: www.hilti.group | USA: www.hilti.com Forvalg af omdrejningstal Produktet indeholder en trinløst indstillelig af det forudindstillelige drejetal fra 2800 til 11500/min.
Page 29 Ved fejl på ATC-systemet kører produktet kun med meget nedsat omdrejningstal og drejningsmoment. Få produktet repareret af Hilti Service. Genstartspærre Produktet starter ikke automatisk efter et strømsvigt ved låst tænd/sluk-knap. Afbryderen skal først løsnes og derefter trykkes ind igen.
Page 30 Ved drift på en generator eller transformator skal dennes udgangseffekt være mindst dobbelt så høj som det nominelle strømforbrug, der fremgår af produktets ydelsesskilt. Transformatorens eller generatorens driftsspænding skal til enhver tid ligge inden for +5 % og -15 % af produktets nominelle spænding. AG 125-19SE Nominelt omdrejningstal 11.500/min Maks.
Page 31 Dette kan reducere den eksponering, som brugeren udsættes for, i hele arbejdstiden markant. Fastlæg yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren mod støj- og/eller vibrationspåvirkninger, f.eks. er det vigtigt at vedligeholde elværktøj og indsatsværktøj, at holde hænderne varme og at organisere arbejdsprocesserne. Støjemissionsværdier AG 125-19SE Lydeffektniveau (L 103 dB(A) Lydtrykniveau (L 92 dB(A)
Page 32 Montering og afmontering af frontafdækning 1. Sæt frontafdækningen med den lukkede side på standardbeskyttelsesafskærmningen, indtil låsemeka- nismen går i indgreb. 2. Afmontering sker ved at løsne frontafdækningens låsemekanisme og trække denne af standardbeskyt- telsesafskærmningen. Montering og afmontering af skiver FORSIGTIG Fare for personskader Indsatsværktøjet kan være varmt.
Page 33 3. Kontrollér, om O-ringen er ubeskadiget og på plads i spændeflangen. Resultat O-ringen er beskadiget. Der er ikke nogen O-ring i spændeflangen. ▶ Isæt en ny spændeflange med O-ring. 4. Sæt spændeflangen på spindlen. 5. Sæt slibeskiven på. 6. Skru Kwik lock-hurtigspændemøtrikken på, indtil den hviler mod slibeskiven. ◁...
Page 34 Arbejde ADVARSEL Fare på grund af beskadigede ledninger! Hvis el- eller forlængerledningen bliver beskadiget under arbejdet, må du ikke røre ved ledningen. Træk stikket ud. ▶ Kontrollér maskinens tilslutningsledning regelmæssigt, og få den udskiftet, hvis den er beskadiget. Kontrollér jævnligt forlængerledningerne, og udskift dem, hvis de er beskadigede. Tænding 1.
Page 35 Bortskaffelse Størstedelen af de materialer, som anvendes ved fremstillingen af Hilti-produkter, kan genvindes. Materialerne skal sorteres, før de kan genvindes. I mange lande modtager Hilti dine udtjente maskiner med henblik på genvinding. Spørg Hilti kundeservice eller din forhandler. ▶ Elværktøj, elektriske maskiner og batterier må ikke bortskaffes sammen med almindeligt hushol-...
Page 36 Producentgaranti ▶ Hvis du har spørgsmål vedrørende garantibetingelserne, bedes du henvende dig til din lokale Hilti- partner. Dansk 2143514 *2143514*...
Page 37 Uppgifter för dokumentation Om denna dokumentation • Läs denna dokumentation innan du börjar ta enheten i drift. Det är en förutsättning för säkert arbete och problemfri hantering. • Observera de säkerhets- och varningsanvisningar som du hittar i dokumentationen och på själva enheten. •...
Page 38 Skyddstyp II (dubbelisolerad) Produktinformation Hilti-produkter är avsedda för den yrkesmässiga användaren och får endast användas, underhållas och sättas igång av auktoriserad, utbildad personal. Personalen måste vara särskilt informerad om de risker som finns. Den beskrivna produkten och dess tillbehör kan utgöra en risk om de används på ett felaktigt sätt av outbildad personal eller inte används enligt föreskrifterna.
Page 39 ▶ Använd inte kabeln på ett felaktigt sätt, t.ex. genom att bära eller hänga upp elverktyget i den eller dra i den för att lossa elkontakten ur vägguttaget. Håll nätkabeln på avstånd från värmekällor, olja, skarpa kanter och rörliga delar. Skadade eller tilltrasslade kablar ökar risken för elstötar. ▶...
Page 40 ▶ Använd inte tillbehör som inte tillverkats särskilt för elverktyget och rekommenderats av tillverka- ren. Även om tillbehöret går att fästa på verktyget innebär detta inte nödvändigtvis att det är säkert att använda. ▶ Tillåtet varvtal för insatsverktyget måste vara minst så högt som det högsta varvtal som anges på elverktyget.
Page 41 ▶ Var särskilt försiktig när du arbetar i hörn, vid vassa kanter eller liknande. Förhindra att insatsverktyg rekylerar från verktyget eller fastnar. Det roterande slipverktyget tenderar att fastna i hörn, vid vassa kanter eller vid rekyl. Du kan förlora kontrollen över verktyget eller ett bakslag kan uppstå. ▶...
Page 42 ▶ Om kabeln eller förlängningskabeln skadas under arbetet får du inte röra vid den. Dra ut elkontakten ur uttaget. Kontrollera regelbundet enhetens anslutningskabel och låt en Hilti-serviceverkstad byta ut den om den är skadad. Kontrollera förlängningskablarna regelbundet och byt ut dem om de är skadade.
Page 43 Leveransinnehåll Vinkelslip, sidohandtag, standardskyddsskåpa, framkåpa, spännfläns, fästmutter, spännyckel, bruksanvis- ning. Dessutom finns fler systemprodukter för din produkt både i närmaste Hilti Store och på nätet: www.hilti.group | USA: www.hilti.com Förinställning av varvtal Produkten är utrustad med en steglös varvtalsinställning som kan ställas in på mellan 2 800 och 11 500 varv/min.
Page 44 Om ATC-systemet inte fungerar körs verktyget endast med starkt reducerat varvtal och vridmoment. Låt Hilti-service kontrollera produkten. Startspärr När verktygets på/av-knapp har spärrats på grund av ett strömavbrott går inte vinkelslipen igång automatiskt.
Page 45 Om verktyget drivs via en generator eller transformator måste denna ha en uteffekt som är minst dubbelt så hög som den märkeffekt som finns angiven på typskylten. Transformatorns eller generatorns driftspänning måste alltid ligga inom +5 % och -15 % av verktygets märkspänning. AG 125-19SE Mätvarvtal 11 500 varv/min...
Page 46 Vidta även andra säkerhetsåtgärder för att skydda användaren mot effekterna av buller och/eller vibrationer, exempelvis: Underhåll av elverktyg och insatsverktyg, möjlighet att hålla händerna varma, organisation av arbetsförloppen. Bullervärden AG 125-19SE Ljudeffektnivå (L 103 dB(A) Ljudtrycksnivå (L 92 dB(A) Osäkerhet ljudtrycksnivå...
Page 47 Montering och demontering av framkåpa 1. Sätt framkåpan med den stängda sidan mot standardskyddskåpan tills den låser fast. 2. Öppna låset på framkåpan och lyft av den från standardskyddskåpan vid demontering. Montera eller demontera skivor FÖRSIKTIGHET Risk för personskada. Insatsverktyget kan vara mycket varmt. ▶...
Page 48 3. Kontrollera att spännflänsens O-ring sitter på plats och inte är skadad. Resultat O-ringen är skadad. Det sitter ingen O-ring i spännflänsen. ▶ Sätt i en ny spännfläns med O-ring. 4. Sätt fast spännflänsen på spindeln. 5. Sätt på slipskivan. 6.
Page 49 Arbeta VARNING Fara på grund av skadad kabel! Om kabeln eller förlängningskabeln skadas under arbetet får du inte röra vid den. Dra ut kabeln ur uttaget. ▶ Kontrollera verktygets anslutningskabel regelbundet och låt en behörig fackman byta ut den om den är skadad.
Page 50 Kontrollera alltid att elverktyget inte uppvisar några skador innan du använder det första gången efter en längre tids transport eller förvaring. Felsökning Kontakta Hilti Service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand. 10.1 Felsökning...
Page 51 Informasjon om dokumentasjonen Om denne dokumentasjonen • Les denne dokumentasjonen før du tar produktet i bruk. Dette er en forutsetning for sikkerhet under arbeidet og problemfri bruk. • Følg sikkerhetshenvisningene og advarslene i denne dokumentasjonen og på produktet. • Oppbevar alltid bruksanvisningen på produktet, og lever bruksanvisningen fra deg sammen med produktet hvis det overtas av andre personer.
Page 52 Beskyttelsesklasse II (dobbeltisolert) Produktinformasjon Hilti-produkter er laget for profesjonell bruk og må kun brukes, vedlikeholdes og repareres av kyndig personell. Dette personalet må informeres om eventuelle farer som kan oppstå. Det beskrevne produktet og tilleggsutstyret kan utgjøre en fare hvis det betjenes av ukvalifisert personell eller det benyttes feil.
Page 53 ▶ Bruk kun skjøteledning som også er godkjent for utendørs bruk når du arbeider med et elektro- verktøy utendørs. Bruk av skjøteledning som er egnet til utendørs bruk, minsker risikoen for elektrisk støt. ▶ Må elektroverktøyet brukes i fuktige omgivelser, er det nødvendig å bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt.
Page 54 ▶ Maks. tillatt omdreiningstall for innsatsverktøyet må være minst like høyt som maks. tillatt omdreiningstall for selve elektroverktøyet. Tilbehør som roterer raskere enn tillatt, kan gå i stykker og bli slynget ut. ▶ Utvendig diameter og tykkelse på innsatsverktøyet må stemme overens med elektroverktøyets dimensjoner.
Page 55 ▶ Arbeid alltid forsiktig ved hjørner, skarpe kanter osv. Unngå at innsatsverktøyet kan slå tilbake fra eller setter seg fast i emnet. Det roterende innsatsverktøyet har en tendens til å sette seg fast ved hjørner, skarpe kanter eller når det slår tilbake. Dette fører til manglende kontroll eller rekyl. ▶...
Page 56 ▶ Ikke ta på ledningen hvis den skades under arbeid. Trekk støpslet ut av stikkontakten. Kontroller ledningen til maskinen med jevne mellomrom, og la Hilti skifte den hvis det er feil på den. Kontroller skjøteledninger regelmessig og skift dem ut hvis de blir skadde.
Page 57 Dette følger med: vinkelsliper, sidehåndtak, standardbeskyttelsesdeksel, frontvern, spennflens, spennmutter, spennøkkel, bruksanvisning. I tillegg finner du tillatte systemprodukter til produktet hos nærmeste Hilti Store eller under: www.hilti.group | USA: www.hilti.com Forhåndsinnstilling av omdreiningstall Produktet har en trinnløs innstillbar forhåndsinnstilling av omdreiningstallet fra 2800 til 11500/min.
Page 58 Når ATC-systemet er utløst, setter du produktet i drift igjen. Da må du først løsne av/på-bryteren og deretter slå den på igjen. Dersom ATC-systemet faller ut, går produktet med sterkt redusert turtall og dreiemoment. Få produktet kontrollert av Hilti service. Gjeninnkoblingssperre Produktet starter ikke automatisk etter strømbrudd når av/på-bryteren er låst. Av/på-bryteren må først løsnes og deretter trykkes inn på...
Page 59 Drifts- spenningen for transformatoren eller generatoren må alltid ligge innenfor +5 % og -15 % av merkespenningen for produktet. AG 125-19SE Nominelt turtall 11 500 o/min...
Page 60 Fastsett ekstra sikkerhetstiltak for å beskytte operatøren mot effekten av støy og/eller vibrasjoner, for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisering av arbeidsprosesser. Støyutslippsverdier AG 125-19SE Lydeffektnivå (L 103 dB(A) Avgitt lydtrykk (L 92 dB(A) Usikkerhet lydtrykknivå...
Page 61 Montere eller demontere frontvernet 1. Sett frontvernet på standardbeskyttelsesdekselet med den lukkede siden til låsen går i inngrep. 2. Ved demontering åpner du låsen til frontvernet og trekker frontvernet ut av standardbeskyttelsesdekselet. Montere eller demontere skiver FORSIKTIG Fare for personskader. Innsatsverktøyet kan være varmt. ▶...
Page 62 3. Kontroller om O-ringen er feilfri og på plass i spennflensen. Resultat O-ringen er ødelagt. Det er ingen O-ring i spennflensen. ▶ Sett in en ny spennflens med O-ring. 4. Sett låseflensen på spindelen. 5. Sett på slipeskiven. 6. Skru fast hurtigspennmutteren Kwik lock til den sitter fast på slipeskiven. ◁...
Page 63 Arbeid ADVARSEL Fare på grunn av skadd ledning! Ikke ta på maskinens ledning eller skjøteledning hvis de skades under arbeid. Trekk støpslet ut av stikkontakten. ▶ Kontroller maskinens tilførselsledning regelmessig, og sørg for at den blir skiftet av fagfolk hvis den blir skadd.
Page 64 • Etter lang transport eller lengre tids oppbevaring må elektroverktøyet kontrolleres mht. skade før bruk. Feilsøking Ved feil som ikke står i denne tabellen eller som du selv ikke kan rette opp, må du kontakte Hilti Service. 10.1 Feilsøking Feil Mulig årsak...
Page 65 Dokumentaation tiedot Tästä dokumentaatiosta • Lue ehdottomasti tämä dokumentaatio ennen tuotteen käyttöönottoa. Se on turvallisen työnteon ja tuotteen ongelmattoman käsittelyn perusedellytys. • Noudata tässä dokumentaatiossa ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia. • Säilytä käyttöohje aina tuotteen yhteydessä ja varmista, että käyttöohje on mukana, kun luovutat tuotteen toiselle henkilölle.
Page 66 Suojausluokka II (kaksinkertainen eristys) Tuotetiedot Hilti-tuotteet on tarkoitettu ammattikäyttöön, ja niitä saa käyttää, huoltaa tai korjata vain valtuutettu, koulutettu henkilö. Käyttäjän pitää olla hyvin perillä koneen käyttöön liittyvistä vaaroista. Kuvattu tuote ja sen varusteet saattavat aiheuttaa vaaratilanteita, jos kouluttamattomat tai kokemattomat henkilöt käyttävät tuotetta ohjeiden vastaisesti tai muutoin asiattomasti.
Page 67 ▶ Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään lisää sähköiskun vaaraa. ▶ Älä kanna tai ripusta sähkötyökalua verkkojohdostaan äläkä vedä pistoketta irti pistorasiasta johdosta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai toisiinsa kietoutuneet johdot lisäävät sähköiskun vaaraa. ▶...
Page 68 ▶ Älä käytä lisävarusteita tai tarvikkeita, joita valmistaja ei erityisesti ole suunnitellut ja suositellut tähän sähkötyökaluun. Vaikka pystyisitkin kiinnittämään lisävarusteen tai tarvikkeen sähkötyökaluusi, kokonaisuus ei välttämättä ole käytön kannalta turvallinen. ▶ Koneeseen kiinnitetyn työkaluterän sallitun kierrosluvun pitää olla vähintään yhtä suuri kuin sähkötyökalun ilmoitettu maksimikierrosluku.
Page 69 ▶ Älä koskaan vie kättäsi pyörivän työkaluterän lähelle. Työkaluterä saattaisi takaiskutilanteessa osua käteesi. ▶ Pyri pitämään sähkötyökalua siten, että kehosi ei ole sähkötyökalun takaiskun kannalta vaarallisella alueella. Takaisku liikuttaa sähkötyökalua työstöliikkeen vastakkaiseen suuntaan hiomalaikan juuttuessa. ▶ Tee työtä erityisen varovasti reunojen, terävien kulmien jne. lähellä. Varo, ettei työkaluterä pääse iskemään takaisin työkappaleesta poispäin tai tarttumaan kiinni.
Page 70 ▶ Jos verkkojohto tai jatkojohto vaurioituu käytön aikana, älä kosketa johtoa. Irrota pistoke verkkopistora- siasta. Tarkasta koneen verkkojohdon kunto säännöllisesti, ja jos havaitset vaurioita, vaihdata verkkojohto Hilti-huollossa. Tarkasta jatkojohdon kunto säännöllisesti, ja vaihda johto, jos havaitset vaurioita. Sähkötyökalujen käyttö ja hoito ▶...
Page 71 Hilti-imuriin. Toimituksen sisältö Kulmahiomakone, sivukahva, vakiomallinen teräsuojus, etupään suojus, kiinnityslaippa, kiinnitysmutteri, kiintoavain, käyttöohje. Muita tälle tuotteelle hyväksyttyjä järjestelmätuotteita löydät Hilti Store -liikkeestä tai nettiosoitteesta: www.hilti.group | USA: www.hilti.com Kierrosluvun esivalinta Tuotteessa on kierrosluvun portaaton esisäätö välillä 2800 ja 11500/min.
Page 72 Jos ATC-järjestelmä on lauennut, voit jatkaa tuotteen käyttämistä. Tätä varten vapauta käyttökytkin ensin ja paina sitä sitten uudelleen. Jos ATC-järjestelmä ei toimi, tuote toimii vain huomattavasti normaalia pienemmällä kierrosluvulla ja vääntömomentilla. Tarkastuta tuote Hilti-huollossa. Uudelleenkäynnistymisen esto Tuote ei käynnisty itsestään mahdollisen virtakatkon jälkeen, vaikka käyttökytkin on lukittuna. Käyttökytkin on ensin vapautettava, ja sitä...
Page 73 Jos konetta käytetään generaattoriin tai muuntajaan liitettynä, generaattorin tai muuntajan antotehon pitää olla vähintään kaksi kertaa niin suuri kuin tuotteen tehokilpeen merkitty nimellisottoteho. Muuntajan tai generaattorin käyttöjännitteen pitää aina olla rajoissa +5 % ja -15 % tuotteen nimellisjännitteestä. AG 125-19SE Nimelliskierrosluku 11 500/min...
Page 74 Tämä saattaa merkittävästi vähentää altistumista koko työskentelyajan aikana. Käyttäjän suojaamiseksi melun ja/tai tärinän vaikutukselta ryhdy tarpeellisiin turvatoimenpiteisiin kuten: Sähkötyökalun ja siihen kiinnitettävien työkaluterien huolto, käsien lämpimänä pitäminen, työtehtävien organisointi. Melupäästöarvot AG 125-19SE Äänitehotaso (L 103 dB(A) Melupäästön äänenpainetaso (L 92 dB(A) Äänenpainetason epävarmuus (K...
Page 75 Etupään suojuksen kiinnitys ja irrotus 1. Aseta etupään suojus suljettu puoli edellä vakiomalliseen teräsuojukseen siten, että etupään suojus lukittuu paikalleen. 2. Irrota etupään suojus avaamalla sen lukitus ja vedä se irti vakiomallisesta teräsuojuksesta. Laikkojen kiinnitys ja irrotus VAROITUS Loukkaantumisvaara. Työkaluterä saattaa olla kuuma. ▶...
Page 76 3. Tarkasta, onko kiinnityslaipassa O-rengas ja että O-rengas on vaurioton. Tulos O-rengas on vaurioitunut. Kiinnityslaipassa ei ole O-rengasta. ▶ Aseta uusi kiinnityslaippa O-renkaineen paikalleen. 4. Aseta kiinnityslaippa karaan. 5. Aseta hiomalaikka paikalleen. 6. Kierrä Kwik lock -pikakiinnitysmutteri paikalleen siten, että se on hiomalaikkaa vasten. ◁...
Page 77 Työskentely VAARA Johdon vaurion aiheuttama vaara! Jos verkkojohto tai jatkojohto vaurioituu käytön aikana, älä kosketa johtoa. Irrota verkkopistoke verkkopistorasiasta. ▶ Tarkasta verkkojohdon kunto säännöllisesti, ja jos havaitset vaurioita, vaihdata verkkojohto erikoiskorjaa- mossa. Tarkasta jatkojohdon kunto säännöllisesti, ja vaihda johto, jos havaitset vaurioita. Kytkeminen päälle 1.
Page 78 Varastoi kone lasten ja asiattomien henkilöiden ulottumattomissa. • Pitemmän kuljetuksen tai varastoinnin jälkeen tarkasta sähkötyökalun mahdolliset vauriot ennen käyttöä. Apua häiriötilanteisiin Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon. 10.1 Vianmääritys Häiriö...
Page 79 Andmed dokumentatsiooni kohta Kasutusjuhend • Enne seadme kasutuselevõttu lugege see kasutusjuhend läbi. See on ohutu kasutamise ja tõrgeteta töö eeldus. • Järgige kasutusjuhendis esitatud ja tootele märgitud ohutusnõudeid ja hoiatusi. • Hoidke kasutusjuhend alati seadme juures ja toote edasiandmisel teistele isikutele andke üle ka kasutusjuhend.
Page 80 Kaitseklass II (topeltisolatsioon) Tooteinfo Hilti tooted on ette nähtud professionaalsele kasutajale ning neid tohivad kasutada, hooldada ja korras hoida üksnes selleks volitatud ja asjaomase kvalifikatsiooniga töötajad. Nimetatud isikud peavad olema kursis kõikide võimalike ohtudega. Seade ja sellega ühendatavad abitööriistad võivad osutuda ohtlikuks, kui neid ei kasutata nõuetekohaselt või kui nendega töötab asjaomase väljaõppeta isik.
Page 81 ▶ Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks ettenähtud pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. ▶ Kui seadmega töötamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikke- voolukaitselüliti kasutamine vähendab elektrilöögi ohtu. Inimeste ohutus ▶...
Page 82 ▶ Tarviku lubatud pöörete arv peab olema vähemalt sama suur nagu seadmel toodud maksimaalne pöörlemiskiirus. Lubatust kiiremini pöörlev tarvik võib puruneda ja selle tükid võivad laiali paiskuda. ▶ Tarviku välisläbimõõt ja paksus peavad olema vastavuses seadme mõõtmetega. Valede mõõtme- tega tarvikuid ei kata kettakaitse piisaval määral ning need võivad väljuda Teie kontrolli alt. ▶...
Page 83 ▶ Ärge kasutage kettsaelehte ega hammastusega saeketast. Sellised tarvikud põhjustavad tihti tagasilöögi või kontrolli kaotuse seadme üle. Ohutuse erinõuded lihvimisel ja lõikamisel: ▶ Kasutage üksnes seadme jaoks ette nähtud lihvketast ja selle ketta jaoks ette nähtud kettakaitset. Lihvkettaid, mis ei ole seadme jaoks ette nähtud, katab kettakaitse ebapiisavalt ja need on seetõttu ohtlikud.
Page 84 ▶ Ärge puudutage toite- või pikendusjuhet, kui see on töö käigus vigastada saanud. Tõmmake seadme võrgupistik pistikupesast välja. Kontrollige regulaarselt toitejuhtme tehnilist seisundit, kahjustuste korral laske see Hilti hooldekeskuses välja vahetada. Kontrollige regulaarselt pikendusjuhtmeid, vigastuste korral vahetage need välja. Elektriliste tööriistade hoolikas käsitsemine ja kasutamine ▶...
Page 85 Tarnekomplekt Nurklihvmasin, lisakäepide, standardne kettakaitse, eesmine kate, kinnitusflants, kinnitusmutter, kinnitusvõti, kasutusjuhend. Teised tööriistaga kasutada lubatud süsteemitooted leiate Hilti Store müügiesindusest või veebilehelt: www.hilti.group | USA: www.hilti.com Pöörlemiskiiruse eelvalik Toode sisaldab astmeteta reguleeritavat pöörlemiskiiruse eelregulaatorit kiirustele 2800 kuni 11 500 p/min.
Page 86 3.12 Tolmueemalduskate (lõikamine) DC-EX 125/5"M (lisatarvik) Mineraalsete materjalide lõikamisel tuleb alati kasutada tolmueemalduskatet. ETTEVAATUST Metallide töötlemine on selle kattega keelatud. 3.13 Tolmueemalduskate (lõikamine) DC-EX 125/5"C (lisatarvik) Müüritise ja betooni lõikamiseks tuleb kasutada tolmueemalduskatet (lõikamine) DC-EX 125/5"C. ETTEVAATUST Metallide töötlemine on selle kattega keelatud. Kulumaterjal Kasutada tohib vaid kunstvaiksideainega ja kiudainega tugevdatud kettaid, mille max Ø...
Page 87 Generaatori või transformaatori kasutamisel peab selle väljundvõimsus olema vähemalt kaks korda suurem kui seadme andmeplaadile märgitud nimivõimsus. Transformaatori või generaatori tööpinge peab olema kogu aeg vahemikus + 5% ja -15% seadme nimipingest. AG 125-19SE Nimipöörlemiskiirus 11 500 p/min Ketta maksimaalne läbimõõt 125 mm Keerme läbimõõt...
Page 88 Kasutuselevõtt ETTEVAATUST Vigastuste oht. Tarvik võib olla kuum või teravate servadega. ▶ Paigaldamisel, mahavõtmisel, seadistamisel ja tõrgete kõrvaldamisel kandke kaitsekindaid. Lisakäepideme paigaldamine ▶ Keerake lisakäepide ühte ettenähtud keermestatud pesadest. Kettakaitse ▶ Järgige vastava kettakaitsme paigaldusjuhendit. 6.2.1 Kettakaitsme paigaldamine Kettakaitse koodmärk tagab, et paigaldada saab vaid toote jaoks sobivat kettakaitset. Peale selle hoiab koodmärk ära kettakaitsme kukkumise tööriista peale.
Page 89 3. Asetage kinnitusflants spindlile. 4. Asetage lihvketas kohale. 5. Keerake peale kinnitusmutter vastavalt paigaldatud tarvikule. 6. Vajutage spindlilukustusnupp alla ja hoidke seda selles asendis. 7. Pingutage kinnitusmutter otsvõtmega kindlalt kinni, seejärel vabastage spindlilukustusnupp ja eemaldage otsvõti. 6.4.2 Lihvketta mahavõtmine 1. Tõmmake seadme võrgupistik pistikupesast välja. ETTEVAATUST Purunemise ja hävinemise oht.
Page 90 5. Vabastage spindlilukustusnupp ja eemaldage lihvketas. Kroonpuuri paigaldamine 1. Tõmmake seadme võrgupistik pistikupesast välja. 2. Paigaldage lisakäepide. → Lehekülg 82 3. Paigaldage kettakaitse. → Lehekülg 82 4. Asetage kroonpuur kohale ja kruvige see käega kinni. 5. Vajutage spindlilukustusnupp alla ja hoidke seda selles asendis. 6.
Page 91 • Kontrollige regulaarselt, kas kõik nähtavad osad on terved ja kas juhtelemendid toimivad veatult. • Kahjustuste ja/või tõrgete korral ärge rakendage elektrilist tööriista tööle. Laske tööriist kohe Hilti hooldekeskuses parandada. • Pärast hooldus- ja korrashoiutöid paigaldage kõik kaitseseadised ja kontrollige nende toimivust.
Page 92 RoHS-tabeli juurde viiva lingi leiate käesoleva dokumendi lõpust QR-koodina. Utiliseerimine Hilti seadmed on suures osas valmistatud taaskasutatavatest materjalidest. Taaskasutuse eelduseks on materjalide korralik sorteerimine. Paljudes riikides kogub Hilti kasutusressursi ammendanud seadmed kokku. Lisateavet saate Hilti müügiesindusest. ▶ Ärge visake kasutusressursi ammendanud elektrilisi tööriistu, elektroonikaseadmeid ja akusid olmejäätmete hulka!
Page 93 Informācija par dokumentāciju Par šo dokumentāciju • Pirms ekspluatācijas sākšanas obligāti izlasiet šo dokumentāciju. Tas ir priekšnoteikums darba drošībai un izstrādājuma lietošanai bez traucējumiem. • Ievērojiet drošības norādījumus un brīdinājumus, kas atrodami šajā dokumentācijā un uz izstrādājuma. • Vienmēr glabājiet lietošanas instrukciju izstrādājuma tuvumā un nododiet to kopā ar izstrādājumu, ja tas tiek nodots citām personām.
Page 94 Aizsardzības klase II (divkārša izolācija) Izstrādājuma informācija Hilti izstrādājumi ir paredzēti profesionāliem lietotājiem, un to apkalpošanu, apkopi un uzturēšanu drīkst uzticēt tikai sertificētam un atbilstīgi apmācītam personālam. Personālam ir jābūt labi informētam par iespējamajiem riskiem, kas var rasties darba laikā. Aprakstītais izstrādājums un tā papildaprīkojums var radīt bīstamas situācijas, ja to lieto nepareizi vai uztic pietiekami neapmācītam personālam.
Page 95 ▶ Nenesiet un nepakariniet elektroiekārtu aiz barošanas kabeļa un neraujiet aiz kabeļa, ja vēlaties atvienot iekārtu no elektrotīkla kontaktligzdas. Sargājiet elektrokabeli no karstuma, eļļas, asām šķautnēm un iekārtas kustīgajām daļām. Bojāts vai sapiņķerējies elektrokabelis var kļūt par cēloni elektrošokam. ▶ Darbinot elektroiekārtu ārpus telpām, izmantojiet tās pievienošanai vienīgi tādus pagarinātājka- beļus, kas ir paredzēti lietošanai brīvā...
Page 96 Vispārīgi drošības norādījumi, kas jāievēro, slīpējot, lietojot smilšpapīru, strādājot ar stiepļu birstēm, veicot pulēšanas un griešanas darbus ▶ Šī elektroiekārta ir paredzēta slīpēšanai ar ripām un smilšpapīru, kā arī darbam ar stiepļu birstēm un abrazīvajai griešanai. Ievērojiet visus drošības norādījumus, instrukcijas, attēlus un datus, kas saņemti kopā...
Page 97 rotācijas kustība. Tā rezultātā nepietiekami kontrolēta elektroiekārta tiek pakļauta straujam paātrinājuma triecienam, kas darbojas pretēji rotējošā instrumenta kustības virzienam. Piemēram, ja slīpripa ieķeras apstrādājamā materiālā vai nobloķējas, materiālā iegremdētā ripas mala var iestrēgt, izraisot slīpripas izlaušanu un radot atsitienu. Šādā gadījumā slīpripas kustība ir pavērsta pret iekārtas lietotāju vai pretējā...
Page 98 ▶ Ja darba laikā tiek bojāts enerģijas padeves vai pagarinātāja kabelis, neaiztieciet to. Atvienojiet iekārtu no elektrotīkla. Regulāri pārbaudiet iekārtas barošanas kabeli un nepieciešamības gadījumā uzdodiet Hilti servisam veikt tā nomaiņu. Regulāri pārbaudiet pagarinātājkabeļus un bojājumu gadījumā nomainiet tos.
Page 99 Piegādes komplektācija Leņķa slīpmašīna, sānu rokturis, standarta drošības pārsegs, priekšējais pārsegs, fiksācijas atloks, fiksācijas uzgrieznis, fiksācijas atslēga, lietošanas instrukcija. Citus šim izstrādājumam izmantojamus sistēmas produktus meklējiet Hilti Store vai tīmekļvietnē: www.hilti.group | ASV: www.hilti.com. Apgriezienu skaita iestatīšana Izstrādājums ir aprīkots ar bezpakāpju apgriezienu skaita regulēšanu robežās no 2800 līdz 11500 apgr./min.
Page 100 Ja ATC sistēma nedarbojas, iekārtu var darbināt tikai ar ievērojami samazinātu rotācijas ātrumu un griezes momentu. Nododiet iekārtu Hilti servisā pārbaudes veikšanai. Atkārtotas ieslēgšanās novēršana Ja ir nobloķēts ieslēgšanas / izslēgšanas slēdzis, iekārta pēc sprieguma padeves pārtraukuma neieslēdzas automātiski.
Page 101 Ja šīs iekārtas darbināšanai izmanto ģeneratoru vai transformatoru, tā izejas jaudai jābūt vismaz divreiz lielākai par nominālo ieejas jaudu, kas norādīta iekārtas identifikācijas datu plāksnītē. Transformatora vai ģeneratora darba spriegumam vienmēr jābūt iekārtas nominālā sprieguma diapazonā ar pielaidi +5 % vai -15 %. AG 125-19SE Nominālais apgriezienu skaits 11 500 apgr./min Ripas maksimālais diametrs...
Page 102 Jāparedz papildu drošības pasākumi, lai aizsargātu iekārtas lietotāju pret trokšņa un/vai vibrācijas iedarbību, piemēram, elektroiekārtas un maināmo instrumentu apkope, roku turēšana siltumā, darba procesu organizācija. Skaņas emisijas rādītāji AG 125-19SE Skaņas jaudas līmenis (L 103 dB(A) Skaņas spiediena līmenis (L 92 dB(A) Skaņas spiediena līmeņa pielaide (K...
Page 103 2. Noceliet pārsegu. Priekšējā pārsega montāža un demontāža 1. Uzlieciet priekšējo pārsegu ar slēgto pusi uz standarta drošības pārsega, līdz tas nofiksējas. 2. Lai veiktu demontāžu, atveriet priekšējā pārsega fiksāciju un noņemiet priekšējo pārsegu no standarta drošības pārsega. Ripu montāža un demontāža IEVĒROT PIESARDZĪBU! Traumu risks.
Page 104 2. Notīriet fiksācijas atloku un ātrās fiksācijas uzgriezni. 3. Pārbaudiet, vai apaļā šķērsgriezuma blīvgredzens atrodas fiksācijas atlokā un nav bojāts. Rezultāts Apaļā šķērsgriezuma blīvgredzens ir bojāts. Apaļā šķērsgriezuma blīvgredzens neatrodas fiksācijas atlokā. ▶ Ievietojiet jaunu apaļā šķērsgriezuma blīvgredzenu. 4. Uzlieciet fiksācijas atloku uz vārpstas. 5.
Page 105 6. Ar fiksācijas atslēgu pievelciet fiksācijas uzgriezni, pēc tam atlaidiet vārpstas bloķēšanas taustiņu un noņemiet fiksācijas atslēgu. Darbs BRĪDINĀJUMS! Bojāta kabeļa izraisīts apdraudējums! Ja darba laikā tiek bojāts barošanas kabelis vai pagarinātājkabelis, neaiztieciet to. Nekavējoties atvienojiet kontaktdakšu no kontaktligzdas. ▶ Regulāri pārbaudiet iekārtas barošanas kabeli un nepieciešamības gadījumā nododiet to kompetentam speciālistam remonta vai nomaiņas veikšanai.
Page 106 ▶ Darbiniet iekārtu tukšgaitā, līdz pusa temperatūra. tā atdziest. RoHS (direktīva par bīstamo vielu izmantošanas ierobežošanu) Lai apskatītu bīstamo vielu tabulu, izmantojiet šādas saites: qr.hilti.com/r4521581. Saiti uz RoHS tabulu jūs QR koda veidā atradīsiet šīs dokumentācijas beigās. Latviešu 2143514 *2143514*...
Page 107 Hilti iekārtu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacījums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana. Daudzās valstīs Hilti pieņem nolietotās iekārtas otrreizējai pārstrādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas konsultanta. ▶ Neizmetiet elektroiekārtas, elektroniskas ierīces un akumulatorus sadzīves atkritumos! Ražotāja garantija...
Page 108 Dokumentų duomenys Apie šią instrukciją • Prieš pradėdami eksploatuoti, perskaitykite šią instrukciją. Tai yra saugaus darbo ir patikimo naudojimo sąlyga. • Laikykitės šioje instrukcijoje ir ant prietaiso pateiktų saugos nurodymų ir įspėjimų. • Šią naudojimo instrukciją visada laikykite kartu su prietaisu, prietaisą kitiems asmenims perduokite tik kartu su šia instrukcija.
Page 109 II apsaugos klasė (su dviguba izoliacija) Informacija apie prietaisą Hilti gaminiai yra skirti profesionalams, todėl juos naudoti, techniškai prižiūrėti ir remontuoti leidžiama tik įgaliotam instruktuotam personalui. Šie darbuotojai turi būti supažindinti su visais galimais pavojais. Neapmokyto personalo, netinkamai arba ne pagal paskirtį naudojamas prietaisas ir jo reikmenys gali kelti pavojų.
Page 110 ▶ Saugokite elektrinius įrankius nuo lietaus ir drėgmės. Į elektrinį įrankį patekus vandens, padidėja elektros smūgio rizika. ▶ Nenaudokite maitinimo kabelio ne pagal paskirtį, t. y. neneškite elektrinio įrankio paėmę už kabelio, nekabinkite jo ant kabelio, netraukite už kabelio, norėdami ištraukti kištuką iš elektros lizdo.
Page 111 Bendrieji saugos nurodymai, vykdant šlifavimo, šlifavimo švitriniu popieriumi darbus, naudo- jant vielinius šepečius, poliruojant ir vykdant abrazyvinį pjaustymą: ▶ Šis elektrinis įrankis turi būti naudojamas kaip šlifuoklis, vielinis šepetys, šlifavimo švitriniu popieriumi mašina ir abrazyvinio pjaustymo mašina. Atkreipkite dėmesį į visus saugos nurodymus, instrukcijas, iliustracijas ir duomenis, kuriuos gaunate kartu su prietaisu.
Page 112 įrankis staiga sustoja. Todėl nevaldomas elektrinis įrankis blokavimo vietoje pajuda priešinga keičiamojo įrankio sukimuisi kryptimi. Jei šlifavimo diskas ruošinyje įstringa arba užsiblokuoja, ruošinyje esanti disko briauna gali pakrypti ir lūžti arba sukelti atatranką. Tada šlifavimo diskas ima judėti nuo naudotojo arba jo link, priklausomai nuo disko sukimosi krypties blokavimo vietoje.
Page 113 ▶ Nesilieskite prie maitinimo ar ilginimo kabelio, jeigu darbo metu jie buvo apgadinti. Maitinimo kabelio kištuką ištraukite iš elektros lizdo. Prietaiso elektros maitinimo kabelį reguliariai tikrinkite; jeigu jis pažeistas, kreipkitės į Hilti techninės priežiūros centrą, kad pakeistų. Reguliariai tikrinkite ilginimo kabelį, o pažeistą pakeiskite nauju.
Page 114 Tiekiamas komplektas Kampinis šlifuoklis, šoninė rankena, standartinis apsauginis gaubtas, priekinis dangtis, fiksavimo jungė, fiksavimo veržlė, priveržimo raktas, naudojimo instrukcija. Daugiau Jūsų turimam prietaisui skirtų sisteminių reikmenų rasite vietinėje Hilti Store arba tinklalapyje www.hilti.group | JAV: www.hilti.com Išankstinis sukimosi greičio nustatymas Prietaise galima iš...
Page 115 Jeigu suveikė ATC sistema, prietaisą vėl paleiskite. Tam jungiklį atleiskite ir vėl paspauskite. Kai ATC sistema neveikia, prietaisas sukasi stipriai mažesniu greičiu, jo sukimo momentas taip pat mažesnis. Prietaisą pristatykite patikrinti į Hilti techninės priežiūros centrą. Pakartotinio paleidimo blokatorius Dingus ir vėl atsiradus įtampai elektros tinkle, prietaisas savaime neįsijungia, nors jo jungiklis ir būtų...
Page 116 Diskai Naudojimas Sutartiniai ženklai Pagrindas (apdir- bamas paviršius, medžiaga) Abrazyvinio pjaustymo diskas Abrazyvinis pjaus- ACD Metalas tymas, griovelių pjovimas Deimantinis pjaustymo diskas Abrazyvinis pjaus- DC-TP, DC-D (SPX, Mineralinės medžia- tymas, griovelių SP, P) pjovimas Abrazyvinis grubaus šlifavimo Grubusis šlifavimas AGD, AFD, AND Metalas diskas Deimantinis grubaus šlifavimo...
Page 117 Generatoriaus arba transformatoriaus darbinės įtampos reikšmė bet kuriuo metu turi būti prietaiso nominalios maitinimo įtampos +5 % ir -15 % ribose. AG 125-19SE Nominalusis sukimosi greitis 11 500 aps./min.
Page 118 6.2.1 Apsauginio gaubto montavimas Kodavimo elementas leidžia uždėti tik prietaisui tinkamą apsauginį gaubtą. Be to, kodavimo elementas neleidžia apsauginiam gaubtui nukristi ant įrankio. 1. Apsauginį gaubtą uždėkite ant veleno kaklelio taip, kad trikampių simboliai ant prietaiso ir apsauginio gaubto būtų vienas priešais kitą. 2.
Page 119 2. Laikykite nuspaudę veleno fiksavimo mygtuką. 3. Atlaisvinkite fiksavimo veržlę: uždėkite priveržimo raktą ir sukite jį prieš laikrodžio rodyklę. 4. Atleiskite veleno fiksavimo mygtuką ir išimkite šlifavimo diską. 6.4.3 Šlifavimo disko su greitojo fiksavimo veržle Kwik lock montavimas ATSARGIAI Lūžimo pavojus. Dėl per didelio nusidėvėjimo greitojo fiksavimo veržlė Kwik lock gali lūžti. ▶...
Page 120 2. Sumontuokite šoninę rankeną. → psl. 111 3. Sumontuokite apsauginį gaubtą. → psl. 112 4. Vielinį šepetį uždėkite ir stipriai prisukite ranka. 5. Laikykite nuspaudę veleno fiksavimo mygtuką. 6. Vielinį šepetį priveržkite tinkamu veržliniu raktu. 7. Paskui atleiskite veleno fiksavimo mygtuką ir nuimkite veržlinį raktą. Fibrinio disko montavimas 1.
Page 121 Prietaisą laikyti sausoje ir vaikams bei neįgaliotiems asmenims neprieinamoje vietoje. • Prieš naudojant po ilgesnio transportavimo arba sandėliavimo, patikrinti, ar prietaisas nėra pažeistas. Pagalba sutrikus veikimui Pasitaikius sutrikimų, kurie nėra aprašyti šioje lentelėje arba kurių negalite pašalinti patys, kreipkitės į Hilti techninės priežiūros centrą. 10.1 Sutrikimų paieška Sutrikimas Galima priežastis...
Page 122 Nuorodą į RoHS lentelę rasite kaip QR kodą šios instrukcijos gale. Utilizavimas Hilti prietaisai yra pagaminti iš medžiagų, kurias galima naudoti antrą kartą. Būtina antrinio perdirbimo sąlyga yra tinkamas medžiagų išrūšiavimas. Daugelyje šalių Hilti priims Jūsų nebenaudojamą prietaisą perdirbti. Apie tai galite pasiteirauti artimiausiame Hilti techninės priežiūros centre arba savo prekybos konsultanto.
Page 123 ООО Эйч-Кон, Республика Армения, г. Ереван, ул. Бабаяна 10/1 Страна производства: см. маркировочную табличку на оборудовании. Дата производства: см. маркировочную табличку на оборудовании. Соответствующий сертификат можно найти по адресу: www.hilti.ru Специальных требований к условиям хранения, транспортировки и использования, кроме указанных в руководстве по эксплуатации, нет.
Page 124 Номинальная частота вращения Диаметр Класс защиты II (двойная изоляция) Информация об изделии Изделия Hilti предназначены для профессионального использования, поэтому они могут обслуживаться и ремонтироваться только уполномоченным и обученным персоналом. Этот персонал должен пройти специальный инструктаж по технике безопасности. Использование описываемого изделия и...
Page 125 Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия Безопасность Общие указания по технике безопасности для электроинструментов ПРЕДУПРЕЖДЕНИЕ Прочтите все указания по мерам безопасности и инструкции. Невыпол- нение приведенных ниже указаний может привести к поражению электрическим током, пожару и/или...
Page 126 ▶ Носите спецодежду. Не надевайте очень свободной одежды или украшений. Оберегайте волосы, одежду и перчатки от вращающихся узлов/деталей электроинструмента. Свободная одежда, украшения или длинные волосы могут быть захвачены ими. ▶ Если предусмотрено подсоединение устройств для удаления и сбора пыли, убедитесь в том, что...
Page 127 электроинструменте неправильно, вращаются неравномерно, становятся причиной возникновения сильных вибраций и приводят к потере контроля. ▶ Не используйте поврежденные рабочие инструменты. Перед каждой эксплуатацией прове- ряйте рабочие инструменты (шлифкруги) на сколы и трещины, опорные тарелки на трещины, износ или сильное истирание, проволочные щетки на излом или отрыв проволоки. По- сле...
Page 128 ▶ Не приближайте кисти рук к вращающимся рабочим инструментам. При отдаче рабочий инструмент может их зацепить. ▶ Избегайте попадания в зону, в которую смещается электроинструмент при отдаче. Отдача смещает электроинструмент от места блокировки в направлении, противоположном вращению рабочего инструмента. ▶ Будьте предельно внимательны при обработке углов, острых кромок и т. д. Не допускайте отскакивания...
Page 129 случае не прикасайтесь к ним. Выньте вилку кабеля электропитания из розетки электросети. Регулярно проверяйте кабель электропитания электроинструмента. Замена поврежденного кабеля должна выполняться в сервисном центре Hilti. Регулярно проверяйте удлинительные кабели и при наличии повреждений заменяйте их. Бережное обращение с электроинструментами и их правильная эксплуатация...
Page 130 фланец, зажимная гайка, зажимный ключ, руководство по эксплуатации Другие системные принадлежности, допущенные для использования с этим изделием, вы можете найти в Hilti Store или на сайте www.hilti.group | США: www.hilti.com Предустановка частоты вращения Изделие оснащено функцией плавной регулировки с предустановкой частоты вращения в диапазоне...
Page 131 затем снова включите выключатель. В случае отказа системы ATC шлифмашина работает лишь при значительном снижении частоты вращения и крутящего момента. Сдайте шлифмашину для ремонта в сервисный центр Hilti. Блокиратор повторного включения В случае задействования этого блокиратора при возобновлении подачи электропитания после его сбоя...
Page 132 Расходные материалы Разрешается использовать только армированные волокнами круги со связующим из синтетической смолы для опорной тарелки макс. Ø 125 мм, рассчитанные на частоту вращения не менее 11 500 об/мин и окружную скорость 80 м/с. Максимальная толщина круга для обдирочного шлифования — 6,4 мм, максимальная толщина круга для...
Page 133 вдвое выше номинальной потребляемой мощности, которая указана на заводской табличке шлифма- шины. Рабочее напряжение трансформатора или генератора должно всегда находиться в диапазоне между +5 % и -15 % номинального напряжения шлифмашины. AG 125-19SE Номинальная частота вращения 11 500 об/мин Максимальный диаметр круга...
Page 134 Ввод в эксплуатацию ОСТОРОЖНО Опасность травмирования Рабочий инструмент может нагреваться или иметь острые кромки. ▶ В ходе установки/снятия, регулировки и устранения неисправностей пользуйтесь защитными пер- чатками. Установка боковой рукоятки ▶ Ввинтите боковую рукоятку в одну из предусмотренных для этого резьбовых втулок. Защитный...
Page 135 6.4.1 Установка шлифкруга 1. Выньте вилку кабеля из розетки электросети. 2. Проверьте, установлено ли кольцо круглого сечения в зажимном фланце и не имеет ли оно повреждений. Результат Кольцо круглого сечения повреждено. Кольцо круглого сечения в зажимном фланце отсутствует. ▶ Установите новый зажимной фланец с кольцом круглого сечения. 3.
Page 136 ОСТОРОЖНО Опасность излома и разрушения! При нажатии кнопки блокировки шпинделя во время его вращения возможна расфиксация рабочего инструмента. ▶ Нажимайте кнопку блокировки шпинделя только при неподвижном шпинделе. 2. Нажмите и удерживайте нажатой кнопку блокировки шпинделя. 3. Отпустите быстрозажимную гайку Kwik lock, повернув рукой быстрозажимную гайку против часо- вой...
Page 137 управления — на исправное функционирование. • Не используйте устройство при повреждениях и/или функциональных сбоях. Сразу сдавайте его в сервисный центр Hilti для ремонта. • После ухода за устройством и его технического обслуживания установите все защитные приспо- собления на место и проверьте их исправное функционирование.
Page 138 последующей переработки). Во многих странах фирма Hilti уже организовала прием старых (электро) инструментов (изделий) для утилизации. Дополнительную информацию по этому вопросу можно получить в отделе по обслуживанию клиентов или у консультантов по продажам фирмы Hilti. ▶ Не выбрасывайте электрические инструменты, электронные устройства/приборы и аккуму- ляторы вместе с обычным мусором! Русский...
Page 139 Гарантия производителя ▶ С вопросами относительно гарантийных условий обращайтесь в ближайшее представительство Hilti. 2143514 Русский *2143514*...
Page 140 Інформація про документацію Інформація про цей документ • Перш ніж розпочинати роботу з інструментом, прочитайте цей документ. Це є передумовою безпечної роботи та відсутності несправностей під час застосування інструмента. • Дотримуйтеся попереджувальних вказівок та вказівок з техніки безпеки, наведених у цьому документі...
Page 141 Зі всією належною відповідальністю заявляємо, що описаний у цьому документі інструмент відповідає діючим директивам і стандартам. Копія сертифіката відповідності наведена у кінці цього документа. Технічна документація зазначена нижче: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Безпека Загальні вказівки з техніки безпеки при роботі з електроінструментами...
Page 142 хідні штепсельні вилки в електроінструментах із захисним заземленням. У разі використання оригінальних штепсельних вилок і відповідних розеток знижується ризик ураження електричним струмом. ▶ Під час роботи намагайтеся не торкатися заземлених поверхонь, наприклад труб, радіаторів опалення, печей та холодильників. Якщо Ваше тіло перебуває в контакті із системою заземлення, існує...
Page 143 ▶ Електроінструменти потребують дбайливого догляду. Ретельно перевіряйте, чи бездоганно працюють та чи не заклинюють рухомі частини, чи не зламалися або не зазнали інших пошкоджень деталі, від яких залежить справна робота електроінструмента. Перед початком роботи з інструментом пошкоджені деталі слід відремонтувати. Багатьох нещасних випадків можна...
Page 144 інструмента можуть розлітатися та ставати причиною травмування навіть за межами безпосередньої робочої зони. ▶ Під час виконання робіт, при яких змінний робочий інструмент може натрапити на приховані електричні кабелі або власний кабель живлення, тримайте електроінструмент за ізольовані поверхні рукояток. У разі контакту з електричним дротом, який знаходиться під напругою, металеві деталі...
Page 145 ▶ Шліфувальні круги зі зміщеним центром слід установлювати таким чином, щоб їхня шліфу- вальна поверхня не виступала за край захисного кожуха. Неналежним чином установлений шліфувальний круг, що виступає за край захисного кожуха, не може бути достатньо захищеним. ▶ Захисний кожух повинен бути надійно закріплений на електроінструменті та відрегульований таким...
Page 146 них заборонено. Вийміть штепсельну вилку кабелю живлення з розетки. Регулярно перевіряйте з'є- днувальний кабель інструмента та у разі пошкодження замінюйте його у сервісному центрі компанії Hilti. Регулярно перевіряйте стан подовжувальних кабелів і замінюйте їх у разі пошкодження. Належне використання електроінструментів та дбайливий догляд за ними...
Page 147 Кутова шліфувальна машина, бокова рукоятка, стандартний захисний кожух, передня накладка, затискний фланець, затискна гайка, затискний ключ, інструкція з експлуатації. Інше приладдя, допущене до експлуатації з Вашим інструментом, Ви можете придбати у Hilti Store або на веб-сайті www.hilti.group | США: www.hilti.com Попереднє...
Page 148 знову увімкніть його. У разі відмови системи ATC інструмент працює зі значно зниженою частотою обертання і крутним моментом. Передайте інструмент до сервісної служби компанії Hilti для перевірки. Система блокування повторного увімкнення Ця система запобігає непередбаченому увімкненню інструмента у разі відновлення живлення після...
Page 149 Видаткові матеріали Дозволяється використовувати лише армовані волокнистим матеріалом шліфувальні круги (макс. Ø 125 мм) зі зв'язуючою речовиною на основі синтетичної смоли, які допущені до застосування при частоті обертання не менше 11500 об/хв. та периферійній швидкості 80 м/с. Товщина круга для грубого шліфування має складати не більше 6,4 мм; товщина відрізного шліфуваль- ного...
Page 150 потужність має принаймні вдвічі перевищувати номінальну споживану потужність, вказану у табличці з паспортними даними інструмента. Робоча напруга трансформатора або генератора повинна постійно перебувати у межах від +5 % до -15 % від номінальної напруги інструмента. AG 125-19SE Номінальна частота обертання 11 500 об/хв...
Page 151 Захисний кожух ▶ Дотримуйтеся інструкцій зі встановлення відповідного захисного кожуха. 6.2.1 Установлення захисного кожуха Розташований на захисному кожусі монтажний виступ дозволяє встановити на інструмент тільки той захисний кожух, який підходить саме до нього. Крім того, монтажний виступ запобігає падінню захисного кожуха на змінний робочий інструмент. 1.
Page 152 7. За допомогою затискного ключа затягніть затискну гайку, після чого відпустіть кнопку фіксації шпинделя та зніміть ключ. 6.4.2 Зняття шліфувального круга 1. Вийміть штепсельну вилку кабелю живлення з розетки. ОБЕРЕЖНО Небезпека пошкодження та руйнування. Якщо натиснути кнопку фіксації шпинделя під час обертання шпинделя, змінний...
Page 153 Установлення бурової коронки 1. Вийміть штепсельну вилку кабелю живлення з розетки. 2. Установіть бокову рукоятку. → стор. 144 3. Установіть захисний кожух. → стор. 145 4. Уставте бурову коронку і закрутіть її зусиллям руки. 5. Натисніть і утримуйте кнопку фіксації шпинделя. 6.
Page 154 мента – на предмет справної роботи. • Якщо Ви виявили пошкодження та/або порушення функціональності електроінструмента, припиніть його використання. Негайно зверніться до сервісної служби компанії Hilti для здійснення ремонту. • Після проведення догляду і технічного обслуговування встановіть усі захисні пристрої та перевірте...
Page 155 робки. Передумовою для їхньої вторинної переробки є належне сортування відходів за типом ма- теріалу. У багатьох країнах світу компанія Hilti приймає старі інструменти для їхньої утилізації. Щоб отримати додаткову інформацію з цього питання, звертайтеся до сервісної служби компанії Hilti або до...
Page 156 Эйч-Кон ЖШҚ, Армения Республикасы, Ереван қ., Бабаян көш., 10/1 үйі Өндірілген елі: жабдықтағы белгілеу тақтайшасын қараңыз. Өндірілген күні: жабдықтағы белгілеу тақтайшасын қараңыз. Тиісті сертификатты мына мекенжай бойынша табуға болады: www.hilti.ru Сақтау, тасымалдау және пайдалану шарттарына пайдалану бойынша нұсқаулықта белгіленгеннен басқа арнайы талаптар қойылмайды.
Page 157 Біз осы нұсқаулықта сипатталған өнімнің қолданыстағы директивалар мен нормативтерге сәйкес келетінін толық жауапкершілікпен жариялаймыз. Сәйкестілік декларациясының суреті осы құжаттаманың соңында орналасқан. Техникалық құжаттама мына жерде сақталған: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2143514 Қазақ *2143514*...
Page 158 Қауіпсіздік Электр құралдары үшін қауіпсіздік техникасы бойынша жалпы нұсқаулар ЕСКЕРТУ Барлық қауіпсіздік нұсқауларын және жалпы нұсқауларды оқып шығыңыз. Төменде берілген нұсқауларды орындамау электр тогының соғуына, өртке әкелуі мүмкін және/немесе ауыр жарақаттарды тудыруы мүмкін. Қауіпсіздік техникасы бойынша барлық нұсқауларды және нұсқауларды келесі пайдаланушы үшін сақтаңыз.
Page 159 ▶ Егер шаңды жинау және кетіруге арналған құрылғыларды қосу қарастырылған болса, олар қосылғанына және мақсаты бойынша қолданылып жатқанына көз жеткізіңіз. Шаңды кетіру модулін пайдалану шаңның зиянды әсерін азайтады. Электр құралды қолдану және оған қызмет көрсету ▶ Аспапқа шамадан тыс жүктеме түсуін болдырмаңыз. Нақ осы жұмысқа арналған электр құралды...
Page 160 жиілігімен жұмыс істеуге мүмкіндік беру керек. Ақаулы жұмыс аспаптары көбінесе осы бақылау уақыт аралығында істен шығады. ▶ Жеке қорғану құралдарын пайдаланыңыз. Жағдайларға байланысты қорғауыш масканы немесе қорғауыш көзілдірікті қолданыңыз. Қажет болғанда шаңнан қорғайтын масканы, қорғауыш құлаққапты, қорғауыш қолғаптарды немесе сізді өңдеп жатқан материалдың майда бөлшектерінен...
Page 161 Дискімен тегістеу және кесу кезіндегі қауіпсіздік техникасы бойынша қосымша нұсқаулар: ▶ Тек пайдалануға рұқсат етілген абразивті аспаптарды және оларға сай қорғауыш қаптамаларды қолданыңыз. Бұл электр құралға арналмаған абразивті дискілер жеткілікті дәрежеде экрандалмайды және тұрақсыз жұмыс істейді. ▶ Қисық тегістеу дискілерін тегістеу аймақтары қорғауыш қаптама шетінен шықпайтын етіп орнату...
Page 162 салынады. Кабель ашасын желілік розеткадан шығарыңыз. Тұрақты түрде аспаптың электр қамту кабелін тексеріңіз. Зақымдалған кабельді ауыстыруды Hilti компаниясының қызмет көрсету орталығында өткізу керек. Тұрақты түрде ұзартқыш кабельдерді тексеріңіз және зақымдар бар болғанда оларды ауыстырыңыз. Электр құралдарымен дұрыс жұмыс істеу және дұрыс пайдалану...
Page 163 Бұрыштық тегістеу машинасы, бүйірлік тұтқыш, стандартты қорғауыш қамтамасы, алдыңғы қақпақ, қыспа фланец, қыспа гайка, қыспа кілт, пайдалану бойынша нұсқаулық. Оған қоса, өніміңіз үшін рұқсат етілген жүйелік өнімді Hilti Store дүкенінде немесе келесі веб-сайтта табуға болады: www.hilti.group | АҚШ: www.hilti.com Айналу жиілігін алдын ала орнату...
Page 164: Пайдаланылатын Материал
жіберіп, сонан соң қайта іске қосыңыз. ATC жүйесінің ақаулығы пайда болғанда, өнім тек қатты азайтылған айналу жиілігімен және айналу моментімен жұмыс істей береді. Өнімді Hilti қызмет көрсету орталығында тексертіңіз. Қайта қосылу блокираторы Қосқыш/ажыратқыш блокталған жағдайда, өнім қуат үзілісінен кейін өздігінен қосылмайды. Бұғаттаудан...
Page 165 Дискілер Пайдалану саласы Қысқаша Негіз белгiленуі Дөрекі кесіп тегістеу дискісі Кесу, штробтар ACD металды жүргізу Алмасты кесіп тегістеу дискісі Кесу, штробтар DC-TP, DC-D (SPX, минералды жүргізу SP, P) Абразивті дөрекі тегістеу дискісі Сиыра/аршыта AGD, AFD, AND металды тегістеу Алмасты дөрекі тегістеу дискісі Сиыра/аршыта...
Page 166: Жұмысқа Дайындық
Генераторда немесе трансформаторда жұмыс істеген кезде, осы шығыс қуат өнімнің фирмалық тақтайшасында көрсетілген номиналды тұтынылатын қуаттан кем дегенде екі есе жоғары болуы керек. Трансформатор немесе генератордың жұмыс кернеуі әрдайым өнімнің номиналды тұтынылатын қуатының +5% және -15% аралығында болуы керек. AG 125-19SE Номиналды айналу жиілігі 11500 А/мин Максималды дөңгелек диаметрі...
Page 167 6.2.1 Қорғауыш қаптаманы орнату Қорғауыш қаптамадағы кодтау тек қана бұйым үшін жарамды қорғауыш қаптаманың орнатылуын қамтамасыз етеді. Оған қоса кодтау қалқаны қорғауыш қаптаманың құралға құлауына жол бермейді. 1. Қорғауыш қаптаманы шпиндель мойнына өнімдегі және қорғауыш қаптамадағы үшбұрыштардың екі суреті де бір-біріне қарама-қарсы орналасатындай кигізіңіз. 2.
Page 168 АБАЙЛАҢЫЗ Сыну және бұзылу қаупі. Шпиндель айналып тұрғанда шпиндельді бұғаттау түймесі басылып тұрған кезде, алмалы-салмалы аспап ажыратылып қалуы мүмкін. ▶ Шпиндельді бұғаттау түймесін тек шпиндель өшірулі күйінде болғанда басыңыз. 2. Шпиндельді бұғаттау түймесін басып тұрыңыз. 3. Қыспа кілтті орналастырып және сағат бағытына қарсы айналдырып, қыспа гайканы босатыңыз. 4.
Page 169 7. Содан кейін шпиндельді бұғаттау түймесін босатып, гайка кілтін алып тастаңыз. Сымды қылшақты орнату 1. Желілік кабель ашасын розеткадан шығарыңыз. 2. Бүйірлік тұтқышты орнатыңыз. → Бет 160 3. Қорғауыш қаптаманы орнатыңыз. → Бет 161 4. Сымды қылшақты орнатып, берік бұрап бекітіңіз. 5.
Page 170 Аспапты құрғақ күйінде және балалар мен рұқсаты жоқ адамдардың қолы жетпейтін жерде сақтаңыз. • Электр аспапты ұзақ уақыт тасымалдаған не сақтаған соң, оны пайдалану алдында зақымдардың бар-жоғын тексеріңіз. Ақаулықтардағы көмек Бұл кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулықтар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз. 10.1 Ақаулықтарды жою Ақаулық Ықтимал себеп...
Page 171 RoHS кестесінің сілтемесі осы құжаттаманың соңында QR коды ретінде берілген. Кәдеге жарату Hilti аспаптары қайта өңдеу үшін жарамды көптеген материалдардың санын қамтиды. Кәдеге жарату алдында материалдарды мұқият сұрыптау керек. Көптеген елдерде Hilti компаниясы ескі аспабыңызды қайта өңдеу үшін қайта қабылдайды. Hilti қызмет көрсету орталығынан немесе дилеріңізден сұраңыз.
Page 172 Dokümantasyon verileri Bu doküman için • Çalıştırmadan önce bu dokümanı okuyunuz. Bu, güvenli çalışma ve arızasız kullanım için ön koşuldur. • Bu dokümanda ve ürün üzerinde bulunan güvenlik ve uyarı bilgilerine dikkat ediniz. • Kullanım kılavuzunu her zaman ürün üzerinde bulundurunuz ve ürünü sadece bu kılavuz ile birlikte başka kişilere veriniz.
Page 173 Koruma sınıfı II (çift izolasyonlu) Ürün bilgileri Hilti ürünleri profesyonel kullanıcılar için öngörülmüştür ve sadece yetkili personel tarafından kullanılabilir ve bakımı yapılabilir. Bu personel, meydana gelebilecek tehlikeler hakkında özel olarak eğitim görmüş olmalıdır. Aletin ve ilgili yardımcı gereçlerin eğitimsiz personel tarafından usulüne uygun olmayan şekilde kullanılması...
Page 174 ▶ Elektrikli el aletini taşımak, asmak veya fişi prizden çekmek için kabloyu kullanım amacı dışında kullanmayın. Kabloyu sıcaktan, yağdan, keskin kenarlardan ve hareketli alet parçalarından uzak tutun. Hasarlı veya karışmış kablolar elektrik çarpması riskini arttırır. ▶ Elektrikli bir el aleti ile açık alanda çalışacaksanız sadece dışarıda kullanımına da izin verilen uzatma kabloları...
Page 175 ▶ Üretici tarafından bu elektrikli el aletleri için özel olarak öngörülmeyen veya önerilmeyen akse- suarlar kullanmayınız. Sadece aksesuarı elektrikli el aletine sabitleyebilmeniz onun güvenli bir şekilde kullanılabileceği anlamına gelmez. ▶ Kullanılan ek aletin izin verilen devir sayısı, elektrikli el aletinin üzerindeki devir sayısı kadar yüksek olmalıdır.
Page 176 ▶ Zincir veya dişli testere bıçağı kullanmayınız. Bu tür ek aletler, çoğunlukla bir geri tepmeye veya elektrikli el aleti üzerindeki kontrolün kaybedilmesine neden olur. Taşlama ve kesici taşlama için özel güvenlik uyarıları: ▶ Elektrikli el aletiniz için sadece izin verilen zımparalama gövdesi ve bu zımparalama gövdesi için öngörülen koruma başlığını...
Page 177 ▶ Çalışma esnasında şebeke veya uzatma kablosu hasar görürse bu kabloya dokunmamalısınız. Şebeke fişini prizden çekiniz. Aletin bağlantı hatlarını düzenli olarak kontrol ediniz ve hasar durumunda bunu bir Hilti servisinde yeniletiniz. Uzatma hatlarını düzenli olarak kontrol ediniz ve hasar görmüş ise değiştiriniz. Elektrikli el aletleri ile dikkatli çalışılması ve aletin doğru kullanılması...
Page 178 Mineral içerikli maddelerde kesici taşlama, yiv açma ve kaba zımparalama çalışmaları sadece ön kapağı bulunan ilgili koruma başlığı ile olanaklıdır. • Prensip olarak beton veya taş gibi mineral içerikli zeminlerde gerçekleştirilen çalışmalarda, uygun bir Hilti toz emme makinesi ile buna ait bir toz emme muhafazası kullanılmalıdır. Teslimat kapsamı...
Page 179 ATC sisteminin devre dışı kalması durumunda, ürün yalnızca oldukça düşük bir devir sayısı ve tork ile çalışır. Ürün Hilti servisi tarafından kontrol edilmelidir. Tekrar çalışma kilidi Ürün muhtemel bir elektrik kesintisinden sonra, şalterin kilitli olduğu durumda kendiliğinden tekrar çalışmaz.
Page 180 Jeneratörlü veya transformatörlü bir çalıştırma durumunda çıkış gücü, ürünün güç levhasında belirtilen nominal akım tüketiminin en az iki katı büyüklükte olmalıdır. Transformatörün veya jeneratörün çalışma gerilimi her zaman ürün nominal geriliminin %+5'i ila %-15'i arasında olmalıdır. AG 125-19SE Ölçme devir sayısı 11.500 dev/dak Maksimum disk çapı...
Page 181 Kullanıcıyı ses ve/veya titreşimin etkilerinden koruyacak ek güvenlik önlemleri belirleyiniz, örneğin: Elektrikli el aletinin ve ek aletlerin bakımının yapılması, ellerin sıcak tutulması, iş akışlarının düzenlenmesi. Ses emisyonu değerleri AG 125-19SE Ses gücü seviyesi (L 103 dB(A) Emisyon ses basıncı seviyesi (L 92 dB(A) Emniyetsizlik ses basıncı...
Page 182 Ön kapağın takılması veya sökülmesi 1. Ön kapağı, kapalı tarafı standart koruma başlığına gelecek biçimde, kilit yerine oturana kadar bastırınız. 2. Sökmek için ön kapağın kilidini açınız ve bunu standart koruma başlığından çıkarınız. Disklerin takılması veya sökülmesi DİKKAT Yaralanma tehlikesi. Ek alet sıcak olabilir. ▶...
Page 183 3. Sıkma flanşındaki o-ringin mevcut ve hasarsız olup olmadığını kontrol ediniz. Sonuç O-ring hasarlı. Sıkma flanşında o-ring yok. ▶ O-ringli yeni bir sıkma flanşı takınız. 4. Sıkma flanşı mile oturtulmalıdır. 5. Taşlama diskini yerleştiriniz. 6. Taşlama diski üzerindeki yerine tamamen oturana kadar Kwik lock hızlı bağlantı somununu sıkınız. Kwik lock etiketi, vidalanmış...
Page 184 Çalışma İKAZ Hasarlı kablo nedeniyle tehlike! Çalışma esnasında şebeke veya uzatma kablosu hasar görürse bu kabloya dokunmamalısınız. Şebeke fişi prizden çekilmelidir. ▶ Aletin bağlantı hatlarını düzenli olarak kontrol ediniz ve hasar durumunda bunu yetkili bir uzmana değiştirtiniz. Uzatma hatlarını düzenli olarak kontrol ediniz ve hasar görenleri değiştiriniz. Açma 1.
Page 185 Aleti çocukların ve yetkisiz kişilerin erişemeyeceği ve kuru yerlerde saklayınız. • Uzun süren nakliye veya depolama sonrası kullanmadan önce elektrikli aletin hasar görmüş olup olmadığını kontrol ediniz. Arıza durumunda yardım Bu tabloda listelenmemiş veya kendi başınıza gideremediğiniz arızalarda lütfen yetkili Hilti servisimiz ile irtibat kurunuz. 10.1 Hata arama Arıza Olası...
Page 186: Üretici Garantisi
Üretici garantisi ▶ Garanti koşullarına ilişkin sorularınız için lütfen yerel Hilti iş ortağınıza başvurunuz. Türkçe 2143514 *2143514*...
Page 187 ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﺎ‬ ‫ﻴ ﺑ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ ﻟ‬ ‫ﺍ ﺍ‬ ‫ﺬ‬ ‫ﻫ‬ ‫ﻝ‬ ‫ﻮ‬ ‫ﺣ‬ ‫ﻥ‬ ‫ﻭ‬ ‫ﺪ‬ ‫ﺑ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﻻ‬ ‫ﺍ ﻭ‬ ‫ﻦ‬ ‫ﻣ...
Page 188 ‫ﺔ ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬...
Page 189 ‫ﺮ‬ ‫ﻄ‬ ‫ﺧ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﻳ‬ ‫ﺰ ﻳ‬ ‫ﺔ‬ ‫ﻴ ﺋ ﺎ‬ ‫ﺑ ﺮ‬ ‫ﻬ ﻜ‬ ‫ﻟ ﺍ‬ ‫ﺓ ﺍ‬ ‫ﺩ‬ ‫ﻷ ﺍ‬ ‫ﻞ‬ ‫ﺧ ﺍ‬ ‫ﺩ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ء‬ ‫ﺎ ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺏ‬ ‫ﺮ‬ ‫ﺴ‬ ‫ﺗ‬ ‫ﻞ‬...
Page 190 ‫ﻞ‬ ‫ﻤ‬ ‫ﻌ‬ ‫ﻟ ﺍ‬ ‫ﻭ‬ ‫ﺔ‬ ‫ﻴ‬ ‫ﻗ‬ ‫ﺭ‬ ‫ﻮ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬ ‫ﺮ‬ ‫ﻔ ﻨ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺡ‬ ‫ﺍ‬ ‫ﻮ‬ ‫ﻟ‬ ‫ﺄ ﺑ‬ ‫ﺦ‬ ‫ﻴ ﻠ‬ ‫ﺠ ﺘ‬ ‫ﻟ ﺍ‬ ‫ﻭ‬ ‫ﺦ‬ ‫ﻴ ﻠ‬ ‫ﺠ ﺘ‬ ‫ﻟ ﺍ‬ ‫ﻝ‬...
Page 191 ‫ﺔ‬ ‫ﻴ ﻨ‬ ‫ﻌ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺩ‬ ‫ﺎ‬ ‫ﺷ‬ ‫ﺭ ﺇ‬ ‫ﻭ‬ ‫ﺔ‬ ‫ﻳ‬ ‫ﺩ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺗ ﺭ‬ ‫ﻻ ﺍ‬ ‫ﺔ‬ ‫ﻛ‬ ‫ﺮ‬ ‫ﺤ‬ ‫ﻟ ﺍ‬ ‫ﺦ ﻴ‬ ‫ﻠ ﺠ‬ ‫ﺘ...
Page 192 ‫ﺻ‬ ‫ﻮ ﺗ‬ ‫ﻚ‬ ‫ﻠ‬ ‫ﺳ‬ ‫ﺺ‬ ‫ﺤ‬ ‫ﻓ ﺍ‬ ‫ﺲ‬ ‫ﺒ ﻘ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ Hilti ‫ﻒ‬ ‫ﻠ ﺘ ﺗ‬ ‫ﺎ ﻣ‬ ‫ﺪ‬ ‫ﻨ ﻋ‬ ‫ﺎ ﻬ ﻟ‬ ‫ﺪ‬ ‫ﺒ ﺘ‬ ‫ﺳ‬ ‫ﺍ ﻭ‬ ‫ﻢ‬ ‫ﻈ‬ ‫ﺘ‬...
Page 193 ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﻚ‬ ‫ﺑ‬ ‫ﺹ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻠ ﻟ‬...
Page 194 ‫ﺮ‬ ‫ﻤ ﺘ‬ ‫ﺴ‬ ‫ﻳ‬ ‫ﻡ‬ ‫ﺎ‬ ‫ﻈ‬ ‫ﻧ‬ ‫ﻞ‬ ‫ﻄ‬ ‫ﻌ ﺗ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﻲ‬ ‫ﻓ‬ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺺ‬ ‫ﺤ‬ ‫ﻔ ﺑ‬...
Page 195 ‫ﻞ‬ ‫ﻐ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ ﻣ‬ ‫ﺎ ﺧ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻢ‬ ‫ﻣ‬ Ø 125 ‫ﺮ‬ ‫ﻄ‬ ‫ﻘ ﺑ‬ ‫ﻲ‬ ‫ﻋ‬ ‫ﺎ ﻨ‬ ‫ﺼ‬ ‫ﻟ ﺍ‬ ‫ﺞ‬ ‫ﻨ ﻴ ﺗ‬ ‫ﺍ ﺮ‬ ‫ﻟ ﺎ ﺑ‬ ‫ﺔ‬ ‫ﻄ‬ ‫ﺒ‬ ‫ﺗ...
Page 196 ‫ﻤ‬ ‫ﺳ‬ ‫ﻻ ﺍ‬ ‫ﻲ‬ ‫ﺋ ﺎ‬ ‫ﺑ ﺮ‬ ‫ﻬ ﻜ‬ ‫ﻟ ﺍ‬ ‫ﺪ‬ ‫ﻬ ﺠ‬ ‫ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﻭ‬ AG 125-19SE ‫ﺔ‬ ‫ﻘ‬ ‫ﻴ ﻗ‬ ‫ﺩ‬ ‫/ ﺔ‬ ‫ﻔ ﻟ‬ 11,500 ‫ﻲ‬ ‫ﻤ‬ ‫ﺳ‬ ‫ﻻ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬...
Page 197 ‫ﻲ‬ ‫ﻗ‬ ‫ﺍ‬ ‫ﻮ‬ ‫ﻟ ﺍ‬ ‫ء ﺎ‬ ‫ﻄ‬ ‫ﻐ‬ ‫ﻟ ﺍ‬ ‫ﺐ‬ ‫ﻴ ﻛ‬ ‫ﺮ ﺗ‬ ‫ﻚ‬ ‫ﻟ‬ ‫ﺫ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﺔ‬ ‫ﻓ ﺎ‬ ‫ﺿ‬ ‫ﻹ‬ ‫ﺎ ﺑ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻠ ﻟ‬ ‫ﻢ‬ ‫ﺋ ﻼ‬ ‫ﻤ‬ ‫ﻟ...
Page 198 ‫. ﺎ‬ ‫ﻃ‬ ‫ﻮ‬ ‫ﻐ‬ ‫ﻀ‬ ‫ﻣ‬ ‫ﻪ ﺑ‬ ‫ﻆ‬ ‫ﻔ‬ ‫ﺘ ﺣ‬ ‫ﺍ ﻭ‬ ‫ﺔ‬ ‫ﻤ‬ ‫ﻳ ﺮ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﺖ‬ ‫ﻴ‬ ‫ﺒ ﺜ ﺗ‬ ‫ﺭ ﺯ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻂ‬ ‫ﻐ‬ ‫ﺿ‬ ‫ﺍ‬ ‫. ﺔ‬ ‫ﻋ ﺎ‬ ‫ﺴ‬...
Page 199 ‫ﺔ‬ ‫ﻴ‬ ‫ﻜ‬ ‫ﻠ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬ ‫ﺎ‬ ‫ﺷ‬ ‫ﺮ‬ ‫ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺐ‬ ‫ﻴ ﻛ‬ ‫ﺮ ﺗ‬ ‫ﺲ‬ ‫ﺒ ﻘ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﻲ‬ ‫ﺋ ﺎ‬ ‫ﺑ ﺮ‬ ‫ﻬ ﻜ‬ ‫ﻟ ﺍ‬ ‫ﺲ‬ ‫ﺑ‬ ‫ﺎ ﻘ‬ ‫ﻟ...
Page 200 ‫ﺧ ﺍ‬ ‫ﻭ ﺃ‬ ‫/ ﻭ‬ ‫ﺭ‬ ‫ﺍ ﺮ‬ ‫ﺿ‬ ‫ﺃ‬ ‫ﺩ‬ ‫ﻮ‬ ‫ﺟ‬ ‫ﻭ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﻲ‬ ‫ﻓ‬ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ • ‫ﻲ‬ ‫ﻔ ﻴ‬ ‫ﻇ‬ ‫ﻮ‬ ‫ﻟ ﺍ‬...
Page 201 ‫ﻘ ﺗ‬ ‫ﺔ‬ ‫ﻔ‬ ‫ﺻ‬ ‫ﺍ‬ ‫ﻮ‬ ) ‫ﻣ‬ RoHS ‫ﺔ‬ ‫ﻔ‬ ‫ﺻ‬ ‫ﺍ‬ ‫ﻮ‬ ‫ﻣ‬ qr.hilti.com/r4521581 ‫: ﺔ‬ ‫ﻴ ﻟ ﺎ‬ ‫ﺘ ﻟ ﺍ‬ ‫ﻂ‬ ‫ﺑ ﺍ‬ ‫ﻭ ﺮ‬ ‫ﻟ ﺍ‬ ‫ﺖ‬ ‫ﺤ ﺗ‬ ‫ﺓ‬ ‫ﺮ ﻴ‬ ‫ﻄ‬ ‫ﺨ‬...
Page 202 文書について本書について • ご使用前に本書をすべてお読みください。このことは、安全な作業と問題のない取扱いのための前提条件となります。 • 本書および製品に記載されている安全上の注意と警告表示に注意してください。 • 取扱説明書は常に製品とともに保管し、他の人が使用する場合には、製品と取扱説明書を一緒にお渡しください。記号の説明 1.2.1 警告表示警告表示は製品の取扱いにおける危険について警告するものです。以下の注意喚起語が使用されています：危険危険！ ▶ この表記は、重傷あるいは死亡事故につながる危険性がある場合に注意を促すために使われます。警告警告！ ▶ この表記は、重傷あるいは死亡事故につながる可能性がある場合に注意を促すために使われます。注意注意！ ▶ この表記は、軽傷あるいは物財の損傷が発生する可能性がある場合に使われます。 1.2.2 本書の記号本書では、以下の記号が使用されています：使用前に取扱説明書をお読みください本製品を効率良く取り扱うための注意事項や役に立つ情報リサイクル可能な部品の取扱い工具およびバッテリーを一般ゴミとして廃棄してはなりません 1.2.3 図中の記号図中では以下の記号が使用されています：この数字は本取扱説明書冒頭にある該当図を示しています付番は図中の作業手順の順序に対応していて、本文の作業手順とは一致しない場合があります...
Page 203 ▶ 製造番号を以下の表に書き写しておいてください。本製品についてヒルティ代理店やサービスセンターへお問い合わせの際には、必ずこの情報をお知らせください。製品データアングルグラインダー AG 125-19SE 製品世代製造番号：適合宣言当社は、単独の責任において本書で説明している製品が有効な基準と標準規格に適合していることを宣言します。適合宣言書の複写は本書の末尾にあります。技術資料は本書の後続の頁に記載されています： Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 安全電動工具の一般安全注意事項警告事項安全上の注意および指示事項をすべてお読みください。これらを守らないと、感電、火災および／または重傷事故の危険があります。安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。作業環境に関する安全 ▶ 作業場はきれいに保ち、十分に明るくしてください。ちらかった暗い場所での作業は事故を起こす恐れがあります。 ▶ 爆発の危険性のある環境（可燃性液体、ガスおよび粉じんのある場所）では電動工具を使用しないでください。電動工具から火花が飛散し、粉じんや揮発性ガスに引火する恐れがあります。 ▶ 電動工具の使用中、子供や無関係者を作業場へ近づけないでください。作業中に気がそらされると、...
Page 204 ▶ 屋外工事の場合には、屋外専用の延長コードのみを使用してください。屋外専用の延長コードを使用すると、感電の危険が小さくなります。 ▶ 湿った場所で電動工具を作動させる必要がある場合は、漏電遮断器を使用してください。漏電遮断器を使用すると、感電の危険が小さくなります。作業者に関する安全 ▶ 電動工具を使用の際には、油断せずに十分注意し、常識をもった作業をおこなってください。疲れている場合、薬物、医薬品服用およびアルコール飲用による影響下にある場合には電動工具を使用しないでください。電動工具使用中の一瞬の不注意が重傷の原因となることがあります。 ▶ 個人用保護具および保護メガネを常に着用してください。けがに備え、電動工具の使用状況に応じた粉じんマスク、耐滑性の安全靴、ヘルメット、耳栓などの個人用保護具を着用してください。 ▶ 電動工具の不意な始動は避けてください。電動工具を電源に接続する前や持ち上げたり運んだりする前に、電動工具がオフになっていることを確認してください。電動工具のスイッチに指を掛けたまま運んだり、スイッチオンになっている本体を電源に接続すると、事故の原因となる恐れがあります。 ▶ 電動工具のスイッチを入れる前に、必ず調節キーやレンチを取り外してください。調節キーやレンチが本体の回転部に装着されたままでは、けがの原因となる恐れがあります。 ▶ 作業中は不安定な姿勢をとらないでください。足元を安定させ、常にバランスを保つようにしてください。これにより、万一電動工具が異常状況に陥った場合にも、適切な対応が可能となります。 ▶ 作業に適した作業着を着用してください。だぶだぶの衣服や装身具を着用しないでください。髪、衣服、手袋を本体の可動部に近づけないでください。だぶだぶの衣服、装身具、長い髪が可動部に巻き込まれる恐れがあります。 ▶ 吸じんシステムの接続が可能な場合には、これらのシステムが適切に接続、使用されていることを確認してください。吸じんシステムを利用することにより、粉じん公害を防げます。電動工具の使用および取扱い ▶ 無理のある使用を避けてください。作業用途に適した電動工具を使用してください。適切な電動工具の使用により、能率よく、スムーズかつ安全な作業が行えます。 ▶ スイッチに支障がある場合には、電動工具を使用しないでください。スイッチで始動および停止操作のできない電動工具は危険ですので、修理が必要です。 ▶...
Page 205 ▶ ネジ式インサート付きの先端工具は、研磨スピンドルのネジに厳密に適合したものでなければなりません。フランジにより取り付ける先端工具の場合は、先端工具の穴の直径がフランジの取付け部直径に適合している必要があります。電動工具に確実に固定されていない先端工具は、回転が不安定になり、非常に激しい振動を起こして制御不能に陥る恐れがあります。 ▶ 損傷した先端工具は使用しないでください。先端工具を使用する前に毎回、研磨ディスクに欠損や亀裂がないか、バッキングパッドに亀裂、摩耗、激しい損耗がないか、ワイアブラシに緩みや折れたワイアがないかをチェックしてください。電動工具または先端工具を落とした場合は、損傷がないかを点検し、損傷のない先端工具を使用してください。先端工具の点検および取り付け後は、作業者やその他の人員が先端工具の回転エリアに入らないようにして、本体を最高回転数で 1 分間作動させてください。先端工具に損傷がある場合は、たいていこのテスト時間内に先端工具が折れます。 ▶ 個人保護用具を着用してください。使用状況に応じて、フルフェースガード、アイシールドあるいは保護メガネを着用してください。有効な場合は、防じんマスク、耳栓、保護手袋、作業材料の細かな剥離片や破片から身体を保護する特殊エプロンを着用してください。さまざまな使用状況において異物の飛散が生じます。飛散する異物から目を保護してください。防じんマスクは、作業時に発生する粉じんを捕集するものでなくてはなりません。長時間大きな騒音にさらされていると、聴覚に悪影響が出る恐れがあります。 ▶ 作業者以外の人は作業場から安全な距離だけ遠ざけてください。関係者は全員、作業場で個人保護用具を着用しなければなりません。作業材料や折れた先端工具の破片が飛散して、作業場外の人も負傷する危険があります。 ▶ 隠れた電線や装置自体の電源コードに先端工具が接触する可能性のある作業を行う場合は、必ず電動工具の絶縁されたグリップを持ってください。通電しているケーブルと接触すると、本体の金属部分にも電圧がかかり、感電の危険があります。 ▶ 回転する先端工具から電源コードを遠ざけてください。本体が制御不能になった場合、電源コードが切断されたり巻き込まれたりして、回転する先端工具で手や腕を負傷する危険があります。 ▶ 必ず電動工具が完全に停止してから電動工具を置いてください。電動工具を置いたときに先端工具が回転していると、電動工具が制御不能に陥る恐れがあります。 ▶ 電動工具を身体の脇に保持している間は本体を作動させないでください。回転する先端工具に衣服が接触すると、衣服が巻き込まれて先端工具が身体に食い込む危険があります。 ▶ 電動工具の通気溝は定期的に清掃してください。モーターブロワーが埃をハウジング内に引き込んで金属粉じんが大量に堆積すると、電気的な危険が発生する恐れがあります。...
Page 206 ▶ フック状の研磨ディスクは、研磨面が保護カバー端部の高さより突出しないように取り付ける必要があります。誤まって保護カバー端部の高さより突出して取り付けられた研磨ディスクは十分に保護できません。 ▶ 保護カバーは確実に電動工具に取り付けられていて、最大限の安全性を確保するために、グラインダー本体の最も小さい部品を作業者が確認できるように調整されていなければなりません。保護カバーは、作業者を破片、誤ってグラインダー本体と接触すること、あるいは衣服に着火する可能性のある火花から保護します。 ▶ 研磨ツールは必ず推奨された用途でのみ使用してください。例：カッティングディスクのサイド面で研磨しないでください。カッティングディスクはディスクの縁部で材料を切断するように規定されています。この研磨ツールへ横方向の力を加えるとツールが折れる可能性があります。 ▶ テンションフランジは、必ずサイズと形状が選択した研磨ディスクに合った損傷していないものを使用してください。適切なフランジは研磨ディスクをしっかり支え、ディスク破損の危険を抑えます。カッティングディスク用のフランジは他の研磨ディスク用のフランジと異なることがあります。 ▶ 大型電動工具の摩耗した研磨ディスクは使用しないでください。大型電動工具の研磨ディスクは小型電動工具の高回転数には適合せず、破損の恐れがあります。切断研磨に特定のその他の安全上の注意： ▶ カッティングディスクがブロックされたり、押し付けが強くなりすぎないようにしてください。過度に深い切断は行わないでください。カッティングディスクに過度な負荷がかかると、応力が強くなってディスクが曲がったりブロックされやすくなるため、反動やディスク破損が生じる可能性が高くなります。 ▶ 回転中のカッティングディスクの前後領域から身体を離してください。カッティングディスクを作業材料から離す場合、回転するディスクにより反力を受けた電動工具が直接作業者に向かって跳ね返る危険があります。 ▶ カッティングディスクが噛んだ場合や作業を中断する場合は、本体の電源をオフにして、ディスクが完全に停止するまで本体を保持してください。まだ回転しているカッティングディスクを切断箇所から取り出そうとしないでください。反動が生じる原因となります。ディスクが噛む場合は、その原因を突き止めて適切な処置を施してください。 ▶ 電動工具が作業材料内にある間は電動工具のスイッチを再びオンにしないでください。カッティングディスクが最高回転数に達してから、切断を慎重に再開してください。この手順を守らないと、ディスクが引っかかって作業材料から飛び出たり、反動が生じることがあります。 ▶ 噛んだカッティングディスクによる反動の危険を最小限に抑えるために、プレートや大型の作業材料にはサポートを施してください。大型の作業材料はそれ自身の重みでたわむことがあります。作業材料は...
Page 207 類の木材、コンクリート／石材、石英を含む岩石、鉱物および金属などの母材から生じた粉じんは、健康を害する恐れがあります。 ▶ 作業場の良好な換気に注意し、必要に応じてそれぞれの粉じんに適した防じんマスクを着用してください。作業者や近くにいる人が粉じんに触れたり吸い込んだりすると、アレルギー反応や呼吸器疾患を起こす可能性があります。カシやブナ材などの特定の粉じんは、特に木材処理用の添加剤（クロム塩酸、木材保護剤）が使用されている場合、発ガン性があるとされています。アスベストが含まれる母材は、必ず専門家が取り扱うようにしてください。 ▶ 休憩を取って、指を動かして血行を良くするように心がけてください。長時間作業の際には、振動により指、手あるいは手首の関節の血管あるいは神経系に障害が発生する可能性があります。電気に関する安全注意事項 ▶ 作業を開始する前に、作業領域に埋設された電線、ガス管や水道管がないかを調査してください。誤って電線を損傷すると、本体外側の金属部分により感電事故が発生する可能性があります。 ▶ 作業中、損傷した電源コード、延長コードには触れないでください。不意に始動しないように電源コードをコンセントから抜いてください。本体の電源コードを定期的に点検し、コードに損傷がある場合はHilti サービスセンターに交換を依頼してください。延長コードを定期的に点検し、損傷がある場合は交換してください。電動工具の慎重な取扱いおよび使用 ▶ 切断研磨ディスクを粗削り研磨に使用しないでください。 ▶ ネジ一体型先端工具を取り付ける前に、スピンドルからテンションフランジを取り外してください。 ▶ 先端工具とフランジをしっかりと締め付けてください。先端工具またはフランジがしっかりと締め付けられていないと、スイッチオフの後、制動の際に先端工具が本体モーターによりスピンドルから外れる危険があります。 ▶ 研磨ディスクの取扱いと保管に関するメーカーの指示に注意してください。製品の説明製品概要スピンドルロックボタン ON/OFF スイッチ通気溝回転数事前選択用調整つまみ振動減衰サイドハンドル...
Page 208 本書で説明している製品は、手持ち式電動アングルグラインダーです。この工具は、金属および鉱物母材の切断研磨と粗削り研磨、ブラッシング、サンド研磨およびタイル穴あけ用の乾式アングルグラインダーです。必ず、銘板に表示されている電源電圧および電源周波数で作動させてください。 • 鉱物母材の切断研磨、切込みおよび粗削り研磨は、必ず適切な保護カバー（フロントカバー付き）を使用して行ってください。 • コンクリートあるいは石材などの鉱物母材に対する作業には、適切なHilti 集じん機に合わせて調整された集じんカバーを使用してください。本体標準セット構成品アングルグラインダー、サイドハンドル、標準保護カバー、フロントカバー、テンションフランジ、クランピングナット、テンションレンチ、取扱説明書。その他の本製品用に許可されたシステム製品については、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group | USA ：www.hilti.com でご確認ください。回転数事前設定本製品は、2800...11500 min-1 の範囲で回転数を無段階に事前設定できます。始動電流制限電子的な始動電流制限が働くことにより、電源ヒューズが溶断しない程度まで始動電流が抑制されます。これによって製品の急な始動が回避されます。安定回路／回転数制御回路電子式回転数制御は、アイドリング時から負荷時までの回転数をほぼ一定に保ちます。このことは、一定の作業回転数による理想的な加工が可能なことを意味します。 Active Torque Control（ATC）電子回路がディスクの噛み込みの危険を検知し、製品をオフにしてそれ以上スピンドルが回転しないようにします。 ATC システムが作動した場合は、製品を再始動してください。これには ON/OFF スイッチから指を放し、...
Page 209 3.12 DC-EX 125/5"M 切込み用ダストカバー（アクセサリー）鉱物母材の切断研磨および切り込み作業は、必ずダストカバーを使用して行ってください。注意このカバーによる金属の加工は禁止されています。 3.13 DC-EX 125/5"C 切断用集じんカバー（アクセサリー）レンガおよびコンクリートの切断研磨にはDC-EX 125/5"C 切断用集じんカバーを使用してください。注意このカバーによる金属の加工は禁止されています。消耗品使用できるのは、最大Ø 125 mm 用の、回転数 11500 min-1 以上で 80 m/s のカット速度に対応した繊維強化合成樹脂ディスクのみです。最大粗削り研磨ディスク厚さは 6.4 mm、最大切断研磨ディスク厚さは 3 mm です。注意！切断研磨ディスクによる切断および切込みの際には、必ずフロントカバーを追加した標準保護カバーを使用してください。ディスク用途略号母材...
Page 210 サポートパッド — — — — — 製品仕様定格電圧、定格電流、周波数および／または定格電力については、国別の性能表示プレートでご確認ください。発電機または変圧器を使用しての作業の場合は、それらは本製品の性能表示プレートに記載されている定格電力より 2 倍以上大きな出力がなければなりません。変圧器または発電機の作動電圧は、常に製品の定格電圧の +5 %...-15 % の範囲になければなりません。 AG 125-19SE 定格回転数 11,500/min 最大ディスク直径 125 mm ネジ山径ネジ山長さ 22 mm 重量（EPTA プロシージャ 01 に準拠） 2.5 kg 騒音および振動値について（EN 60745 準拠）本説明書に記載されているサウンドプレッシャー値および振動値は、規格に準拠した測定方法に基づいて測定したものです。電動工具を比較するのにご使用いただけます。曝露値の暫定的な予測にも適しています。...
Page 211 サイドハンドルを取り付ける ▶ サイドハンドルをいずれかのねじ込みブッシュにねじ込みます。保護カバー ▶ 当該の保護カバーの取付け説明書に従ってください。 6.2.1 保護カバーを取り付ける保護カバーのコーディングにより、製品に対応した適切な保護カバーしか取り付けることができないようになっています。加えてコーディングラグは、保護カバーが先端工具に落下するのを防止します。 1. 保護カバーと本製品の三角形のマークが互いに向かい合うように、保護カバーをスピンドルカラーに乗せます。 2. 保護カバーをスピンドルカラーに押し付けます。 3. カバーリリースボタンを押して、保護カバーを希望の方向にロックされるまで回します。 ◁ カバーリリースボタンが元の位置に戻ります。 6.2.2 保護カバーを調整する ▶ カバーリリースボタンを押して、保護カバーを希望の方向にロックされるまで回します。 6.2.3 保護カバーを取り外す 1. カバーリリースボタンを押し、保護カバーと本製品の三角形のマークが互いに向かい合うようになるまで保護カバーを回します。 2. 保護カバーを持ち上げて取り外します。フロントカバーを取り付ける／取り外す 1. フロントカバーの閉じた側を標準保護カバーにロックするまで取り付けてください。 2. フロントカバーを取り外すには、フロントカバーのロックを開いて標準保護カバーからフロントカバーを取り外します。ディスクを取り付ける／取り外す注意負傷の危険。先端工具は熱くなることがあります。 ▶...
Page 212 6.4.2 研磨ディスクを取り外す 1. 電源プラグをコンセントから抜きます。注意破損および故障の危険。スピンドルが回転しているときにスピンドルロックボタンを押すと、先端工具が外れることがあります。 ▶ スピンドルロックボタンは必ずスピンドルが停止している状態で押してください。 2. スピンドルロックボタンを押して、その状態を保ちます。 3. テンションレンチを取り付けて、反時計方向に回してクランピングナットを緩めます。 4. スピンドルロックボタンから指を放して研磨ディスクを取り外します。 6.4.3 Kwik lock クイッククランピングナット付き研磨ディスクを取り付ける注意破損の危険。 Kwik lock クイッククランピングナットは過度の摩耗により破損することがあります。 ▶ 作業の際にはKwik lock クイッククランピングナットが母材と接触しないように注意してください。 ▶ 損傷したKwik lock クイッククランピングナットは使用しないでください。クランピングナットの代わりにオプションのKwik lock クイッククランピングナットを使用することができます。これにより、追加の工具を使わないで研磨ディスクを交換できます。 1. 電源プラグをコンセントから抜きます。 2. テンションフランジとクイッククランピングナットを清掃してください。 3.
Page 213 4. コアビットを取り付けて、手で締め付けます。 5. スピンドルロックボタンを押して、その状態を保ちます。 6. 適切なオープンエンドレンチを使用してコアビットを締め付けます。 7. 続いてスピンドルロックボタンから指を放してオープンエンドレンチを取り外します。ワイアブラシを取り付ける 1. 電源プラグをコンセントから抜きます。 2. サイドハンドルを取り付けます。 → 頁 205 3. 保護カバーを取り付けます。 → 頁 205 4. ワイアブラシを取り付けて、手で締め付けます。 5. スピンドルロックボタンを押して、その状態を保ちます。 6. 適切なオープンエンドレンチを使用してワイアブラシを締め付けます。 7. 続いてスピンドルロックボタンから指を放してオープンエンドレンチを取り外します。ファイバーディスクを取り付ける 1. 電源プラグをコンセントから抜きます。 2. サイドハンドルを取り付けます。 → 頁 205 3. 保護カバーを取り付けます。 → 頁 205 4.
Page 214 ▶ 手入れや保守作業の前に、必ず電源プラグをコンセントから抜いてください。手入れ • 強固に付着した汚れは慎重に除去してください。 • 通気溝を乾いたブラシで入念に清掃してください。 • ハウジングは必ず軽く湿らせた布で清掃してください。シリコンを含んだ清掃用具はプラスチック部品をいためる可能性があるので使用しないでください。保守警告感電による危険！電気部品の誤った修理は、重傷事故および火傷の原因となることがあります。 ▶ 電気部品の修理を行うことができるのは、訓練された修理スペシャリストだけです。 • 目視確認可能なすべての部品について損傷の有無を、操作エレメントについては問題なく機能することを定期的に点検してください。 • 損傷および／または機能に問題のある場合は、電動工具を使用しないでください。直ちにHilti サービスセンターに修理を依頼してください。 • 手入れおよび保守作業の後は、すべての安全機構を取り付けて機能を点検してください。手入れと保守を行った後の点検 ▶ 手入れ、保守の作業を済ませた後は、すべての安全機構が取り付けられ、正常に作動するか点検してください。搬送および保管 • 電動工具は先端工具を装着した状態で搬送しないでください。 • 電動工具は常に電源プラグを外して保管してください。 • 本体は、乾燥している場所に、子供や権限のない人が手を触れることのないようにして保管してください。 • 電動工具を長距離にわたって搬送したり長期にわたって保管した後には、使用の前に損傷がないかチェックしてください。...
Page 215 ▶ ON/OFF スイッチから指を放し、改めてスイッチを操作する。続いて製品を約 30 秒間アイドリングさせる。製品がフルパワーにならない。延長コードの導体断面積が不十分。 ▶ 十分な導体断面積を持つ延長コードを使用する。ギアハウジングの温度が高い。ブレーキ間隔が短い。 ▶ 本体が冷めるまでアイドリングさせる。 RoHS（有害物質使用制限に関するガイドライン）下記のリンクより、有害物質を記載した表を確認できます：qr.hilti.com/r4521581。本書の最終ページに RoHS 表にリンクした QR コードがあります。廃棄 Hilti 製品の大部分の部品はリサイクル可能です。リサイクル前にそれぞれの部品は分別して回収されなければなりません。多くの国でHilti は、古い電動工具をリサイクルのために回収しています。詳細については弊社営業担当またはHilti 代理店・販売店にお尋ねください。 ▶ 電動工具、電子機器およびバッテリーを一般ゴミとして廃棄してはなりません！メーカー保証 ▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合わせください。 2143514 日本語 *2143514*...
Page 216 문서 관련 기재사항 본 문서에 대해 • 처음 사용하기 전에 본 문서 전체를 읽으십시오. 안전하게 작업하고 문제 없이 취급하기 위한 전제가 됩니 다. • 본 문서 및 제품에 나와 있는 안전 지침 및 경고 지침에 유의하십시오. • 항상 제품에 있는 사용 설명서를 잘 보관하고 제품은 반드시 본 지침과 함께 다른 사람에게 전달하십시오. 기호...
Page 217 보호 등급 II (이중 절연) 제품 정보 본 Hilti 제품은 전문가용으로 설계되어 있으며, 허가받은 자격을 갖춘 작업자만 조작, 정비 및 수리할 수 있습 니다. 이 기술자는 발생할 수 있는 위험에 대해 특별 교육을 받은 상태여야 합니다. 교육을 받지 않은 사람이...
Page 218 ▶ 실외에서 전동공구를 이용하여 작업할 때, 실외용으로 승인된 연장 케이블만 사용하십시오. 실외용 연장 케이블을 사용하면 감전의 위험을 줄여줍니다. ▶ 전동공구를 습한 환경에서 사용하는 것을 피할 수 없을 경우, 누전 차단기를 사용하십시오. 누전 차단기를 사용하면 감전 위험을 줄일 수 있습니다. 사용자 안전수칙 ▶...
Page 219 하게 고정되지 않은 공구 비트는 불규칙하게 회전하고 아주 강하게 진동하므로 사용자가 조절력을 상실할 수 있습니다. ▶ 손상된 공구 비트를 사용하지 마십시오. 매번 사용하기 전에, 그라인딩 디스크와 같은 공구 비트를 파손 및 균열에 대해, 그라인딩 플레이트를 균열, 마모 및 심한 마모에 대해, 와이어 브러시를 풀림 또는 와이어 파 손에...
Page 220 는지를 점검하십시오. 실수로 전기 케이블을 손상시킨 경우, 기기 바깥쪽에 있는 금속 부품에서 전기 쇼크 를 일으킬 수 있습니다. ▶ 작업하는 동안 전원 케이블이나 연장 케이블이 손상되었을 경우에는 절대로 케이블을 만지지 마십시오. 전 원 플러그를 소켓에서 빼내십시오. 기기의 연결 케이블을 정기적으로 점검하고, 손상이 있을 경우 Hilti 서 한국어 2143514...
Page 221 • 광물성 재료의 연삭 절단, 홈 가공 및 황삭 가공은 해당되는 보호캡을 사용할 경우에만 작업이 허용됩니다. • 콘크리트 또는 암석과 같은 광물성 모재를 가공하는 작업을 할 때 적합한 Hilti 먼지 흡입기에 맞는 먼지 분 리기를 사용해야 합니다. 공급품목 앵글 그라인더, 측면 손잡이, 표준 보호캡, 전면 커버, 고정 플랜지, 클램핑 너트, 후크 렌치, 사용 설명서.
Page 222 니다. ATC 시스템이 작동되면, 제품을 다시 가동시키십시오. 이를 위해 ON/OFF 스위치를 먼저 푼 다음 다시 전원을 켜야 합니다. ATC 시스템이 고장난 경우, 제품은 회전속도 및 토크가 과도하게 감소된 상태로 작동됩니다. Hilti 서비 스 센터에 제품 점검을 의뢰하십시오. 재시동 로크 정전 후 제품의 ON/OFF 스위치가 잠겨 있으면 기기는 자동으로 작동을 시작하지 않습니다. 먼저 ON/OFF 스...
Page 223 발전기 또는 변압기에서 작동할 경우, 발전기 및 변압기의 공급출력이 본 제품의 출력 라벨에 적힌 정격 출력 보다 최소 두 배 이상 높아야 합니다. 변압기 및 발전기의 작동 전압은 항상 제품의 정격 전압의 +5 % ~ -15 % 사이에 위치해야 합니다. AG 125-19SE 회전 속도 측정기 11,500/min 최대...
Page 224 니다. 이러한 경우 전 작업시간에 걸쳐 노출이 현저하게 감소할 수 있습니다. 사용자를 보호하기 위해 음파 그 리고/또는 진동이 작용하기 전에 다음과 같은 추가적인 안전 조치를 취하십시오. 전동공구와 공구 비트의 유 지보수, 손을 따뜻하게 유지, 작업순서 정하기 등. 소음 배출값 AG 125-19SE 소음 수준 (L 103dB(A) 음압 수준 (L 92dB(A) 소음...
Page 225 디스크 장착 또는 탈거 주의 부상 위험. 공구 비트가 뜨거워질 수 있습니다. ▶ 공구 비트 교체 시 보호장갑을 착용하십시오. 다이아몬드 디스크는 절단 및 연삭 성능이 현저히 떨어지면 즉시 교체해야 합니다. 이는 일반적으로 다 이아몬드 세그먼트의 높이가 2 mm (1/16")보다 낮을 경우에 해당됩니다. 절단...
Page 226 6. 퀵 릴리스 너트 Kwik lock가 연삭숫돌에 안착될 때까지 조이십시오. ◁ 볼트로 체결한 상태에서 문자 표시 Kwik lock가 보입니다. 7. 스핀들 잠금 버튼을 누른 다음, 그대로 누르고 계십시오. 8. 퀵 릴리스 너트 Kwik lock가 단단하게 조여질 때까지 연삭숫돌을 손으로 시계방향으로 계속 세게 돌린 후 스핀들...
Page 227 눈에 보이는 모든 부품은 정기적으로 손상 여부를 점검하고 조작요소가 아무 문제 없이 작동하는지 점검 하십시오. • 손상 그리고/또는 기능 장애 발생 시 전동공구를 작동하지 마십시오. 바로 Hilti 서비스 센터에서 수리받으 십시오. • 관리 및 수리 작업 후 모든 보호장비를 설치한 후 기능을 점검하십시오.
Page 228 기기는 건조한 상태로 보관하고 어린이 및 허용되지 않는 사람의 손에 닿지 않도록 하십시오. • 전동공구를 장시간 운반 또는 보관한 후에는 사용하기 전에 손상 여부를 점검하십시오. 문제 발생 시 도움말 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해 주십 시오. 10.1 고장진단...
Page 229 文件相關資訊關於此文件 • 初次操作或使用前，請先詳讀此文件。本文件包含安全前提、疑難排解處理和產品使用。 • 請遵守本文件中與產品上的安全說明和警告。 • 操作說明應與產品一起保管，產品交予他人時必須連同操作說明一起轉交。已使用的符號說明 1.2.1 警告警告使用本產品的人員可能發生之危險。採用了以下標示文字：危險危險 ! ▶ 此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。警告警告 ! ▶ 此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。注意注意 ! ▶ 此標語警示可能會發生造成人員受傷，或造成設備及其他財產損壞之危險狀況。 1.2.2 文件中的符號本文件中採用以下符號：使用前請閱讀操作說明。使用說明與其他資訊處理可回收的材料不可將電子設備與電池當作家庭廢棄物處置 1.2.3 圖解中的符號圖解中採用了以下符號：號碼對應操作說明的開始處的圖解編號代表圖解中的操作步驟順序，可能與內文中的步驟有所不同項目參考編號用於總覽圖解，並請參閱產品總覽章節中使用的編號本符號是為了讓您在操作本產品時可以注意某些重點。...
Page 230 類型名稱和序號都標示於額定銘牌上。 ▶ 在下方表格中填入序號。與Hilti代理商或Hilti維修中心聯絡詢問產品相關事宜時，請隨時參考該資訊。產品資訊角磨機 AG 125-19SE 產品代別序號符合聲明基於我們唯一的責任，本公司在此聲明本產品符合適用的指示或標準。本文件結尾處有符合聲明之副本。技術文件已歸檔並存放在： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany 安全性一般電動機具安全警告警告請詳閱所有的安全警示及說明。未能遵守以下警示及說明可能會造成電擊事故、火災和 / 或嚴重的傷害。妥善保存所有警示及說明，以供將來參考。工作區域安全 ▶ 請保持工作區的清潔與採光充足。雜亂而昏暗的工作區會導致意外發生。 ▶ 勿在容易發生爆炸的環境中使用機具，例如有可燃性液體、瓦斯或粉塵存在的環境。機具產生的火花可能會引燃塵埃或煙霧。 ▶ 操作機具時，請與兒童及旁人保持距離。注意力不集中時容易發生失控的情形。...
Page 231 ▶ 避免不經意的啟動。在接上電源、抬起或攜帶機具之前，務必確認開關處於關閉的位置。攜帶機具時，如果把手指放在開關上，或在開關開啟時，將機具插上插頭容易發生意外。 ▶ 啟動機具前，應將所有調整鑰匙或扳手移開。將扳手或鑰匙留在機具的旋轉零件中可能會造成人員傷害。 ▶ 勿將手伸出過遠。隨時站穩並維持平衡。這可讓您在意外情況發生時，對機具有較好的控制。 ▶ 穿著適當服裝。請勿穿寬鬆的衣服或配戴珠寶。頭髮、衣服與手套應遠離移動性零件。移動性零件可能會夾到寬鬆的衣服、珠寶或長髮。 ▶ 如果機具可連接吸塵裝置與集塵設備，請連接並適當使用這些設備。使用集塵裝置可降低與粉塵有關的危險。機具使用與保養 ▶ 不可強制使用機具。依據用途使用正確的機具。根據設計的速率使用機具可更快速安全地完成工作。 ▶ 若開關無法啟動或關閉機具時，請勿使用機具。任何無法以開關控制的機具都很危險且需要維修。 ▶ 在進行任何調整、更換配件、或貯放電動機具前，請先將插頭拔離插座與機具。此預防安全措施可降低機具意外啟動的風險。 ▶ 將閒置的機具貯放在兒童拿不到的地方，勿讓不熟悉或未詳閱本說明的人員操作本機具。未經訓練的使用者使用本機具時，容易造成危險。 ▶ 維護機具。請檢查移動性零件有無偏移或黏合的情形、零件有無破損，以及任何會影響機具運轉的狀況。如果機具受損，請先維修後再使用。很多意外便是由維護不當的機具造成的。 ▶ 保持切割機具的銳利與清潔。具銳利切割邊緣的切割機具如果得到適當的維護，便較不會發生黏合的現象，且較容易控制。 ▶ 遵守本指示說明使用機具、配件和工具組等，並考量工作條件與待進行的工作。將機具用在原目的外之用途可能會造成危險。維修服務 ▶ 請將機具交給合格的維修人員進行維修，並使用相同的替代零件。這可確保維護機具安全。一般研磨、砂磨、鐵刷、拋光或研磨切割操作之安全警告： ▶ 本機具可作為研磨機、砂磨機、鐵刷或切割機具。請詳閱本電動機具提供的所有安全警告、指示、圖解和說明。未能遵守以下所有指示可能會造成電擊事故、火災和 / 或嚴重的傷害。 ▶...
Page 232 反作用力與相關警告反作用力是轉輪、襯墊、鐵刷或其他配件受到擠壓或斷裂時會出現的突然反應。擠壓和斷裂的轉輪會導致旋轉配件迅速熄火，使得失控的機具在黏合處以與配件旋轉相反的方向強制運轉。舉例來說，若研磨轉輪斷裂或受到工件的擠壓，要進入擠壓點的轉輪邊緣可能會鑽進材料的表面，使得轉輪移位或故障。轉輪可能會依照擠壓時的活動方向跳向或跳離操作員。研磨轉輪也可能會在此情況之下斷裂。反作用力是機具誤用及 / 或不正確操作程序或情況下的結果，若採用以下正確預防措施，則可避免此情況。 ▶ 穩固地握住機具，並穩住您的雙臂和身體，以抵抗反作用力。如果有輔助握把的話，請使用輔助握把有效控制啟動時的反作用力或扭力。操作員如果採取適當的防護措施，可以控制扭力或反作用力。 ▶ 請勿將雙手靠近旋轉中的配件。配件可能會反作用力到您的手上。 ▶ 請勿站立在發生反作用力發生時機具移動的範圍中。反作用力發生時，機具會在斷裂處以以與轉輪旋轉相反的方向強制運轉。 ▶ 處理尖角、銳利的邊緣時，請穿戴特殊的防護裝備，防止反作用力和斷裂的配件。尖角、銳利的邊緣或反作用力會扯斷旋轉中的配件，導致無法控制機具或機具反作用力。 ▶ 勿加載鋸鏈、木刻刀片或鋸齒刀片。此類刀片常會造成反作用力，而無法控制機具。研磨及研磨切割操作的安全警告： ▶ 僅使用機具建議使用的轉輪類型，和專為選定轉輪而設計的特定防護套。使用非專為機具設計的轉輪，將無法發揮正常防護功能且不安全。 ▶ 中心降低轉輪的研磨表面必須安裝在保護套緣的下方。如果安裝不當而導致轉輪突出於保護套緣時，將無法提供適當的保護。 ▶ 防護套須確實固定於機具上，且位於最安全的位置，確保轉輪與操作人員身體最少的接觸。防護套可保護操作員，免於受到損壞轉輪碎片擊傷、意外碰觸轉輪和衣服遭火花引燃的危險。 ▶ 轉輪僅用於建議的操作中，例如：勿以切割轉輪兩側進行研磨。研磨切割轉輪係專為周邊研磨而設計。在轉輪側面施力，可能會使其解體。 ▶ 使用未受損且符合選定轉輪規格及形狀的轉輪凸緣。合適的轉輪凸緣可支撐轉輪，降低轉輪破損的風險。切割轉輪的凸緣可能與研磨轉輪凸緣不同。 ▶ 請勿使用大型機具之磨損轉輪。大型機具使用的轉輪不適合高速的小型機具使用，可能會造成爆炸。研磨切割操作的其他安全警告： ▶...
Page 233 ▶ 在開始作業前，請先針對作業時所產生粉塵之危險等級進行檢查。使用符合當地粉塵防治條例，且經法定認可為保護等級之工業用吸塵器。含鉛塗料、某些木材及含石英之混凝土 / 石材 / 石頭、礦物質或金屬等材料的粉塵均可能對身體有害。 ▶ 請確保工作場所有良好通風，必要時，請依會產生的粉塵類型配戴適合的口罩。操作人員與旁觀者接觸或吸入粉塵可能會引起過敏並 / 或造成呼吸系統或其他疾病。像是橡木與山毛櫸木材的粉塵已列為致癌物質，尤其是當它們使用調濕塗料（鉻酸鹽、木材防腐劑）時。包含石綿之基材務必由專人處理。 ▶ 請利用工作空檔時休息，並活動您的手指以促進血液循環。長時間暴露在震動下會造成手指、手掌和手腕的血管和神經系統失調。電力安全 ▶ 開始工作前，請先檢查工作區域是否有隱藏的電纜線、瓦斯管或水管。若不小心損壞電纜線，機具外部的金屬零件可能會造成觸電。 ▶ 當機具運轉時，如果發現電源線或延長線受損，請勿碰觸。將電源線插頭拔離插座。定期檢查機具的電源線，並在發現損壞時請Hilti維修中心予以更換。定期檢查延長線，並在發現損壞時予以更換。小心使用和操作機具 ▶ 請勿使用切割碟片來進行研磨作業。 ▶ 安裝螺紋配件工具前，請先從軸心卸下夾緊凸緣。 ▶ 鎖緊配件工具和凸緣。若配件工具和凸緣的螺帽沒有完全鎖緊，配件工具可能因機具關閉後機具馬達的制動效果而從軸心鬆開。 ▶ 請遵守製造商對研磨碟片的處理和貯放說明。說明產品總覽主軸鎖定開關 On/Off開關通風口速率調整指輪...
Page 234 • 在混凝土或石材等礦材上工作時必須搭配除塵防護罩與適合的Hilti真空吸塵器。配備及數量角磨機、側向握把、標準防護套、前蓋、夾緊凸緣、螺帽、扳手、操作說明。關於本產品，您可於當地Hilti Store或網站查詢其他經過認證可搭配使用的系統產品：www.hilti.group | 美國：www.hilti.com 速率預選產品的速度預選可自2800到11500 / 分鐘的速度範圍進行無級調整。啟動電流限制器電子啟動電流限制器可降低機具產生的啟動電流，以避免線路的保險絲跳閘。可防止產品突然急速啟動。恆速電子操控不論機具在怠速狀態或負載狀態下執行，電子轉速控制皆可讓轉速維持恆定狀態。恆速運轉可確保最大效率。 Active Torque Control（ATC）電子元件可偵測可能的碟片卡死狀況，並關閉產品，防止軸心進一步旋轉。若ATC系統已觸發，請重新啟動產品。鬆開On/Off開關，然後再按一次即可重新啟動。如果ATC系統發生故障，產品將僅會在大幅降低速度的情況下以大幅降低的扭力運作。請將產品交由Hilti維修中心檢查。重新啟動聯鎖裝置電力供應中斷後，如果電力恢復，即便將On/Off開關鎖定於開啟位置，本產品也不會自行啟動。必須先鬆開開關，然後再按下開關。馬達過熱保護馬達過熱保護系統會監控電流輸入及馬達溫度，防止產品過熱。如果馬達壓力過載，機具效能便會明顯下降或完全停住。應避免造成停頓。產品的容許過載量取決於馬達溫度，並無特定值。 3.10 碟片防護套的前蓋當在金屬作業中以直線研磨碟片研磨，及以切割碟片切割時，請使用附前蓋的標準防護套。 3.11 DG-EX 125/5" 研磨用集塵罩（配件）本研磨系統僅適合於研磨礦材時偶而搭配鑽石杯輪使用。...
Page 235 — — Kwik lock（I的選 — — — 配）研磨樹脂纖維碟片 — — — — — 的螺帽支撐盤 — — — — — 技術資料關於額定電壓、額定電流、頻率和 / 或輸入功率，請參閱額定銘牌。如果產品由發電機或變壓器供電，必須至少能提供兩倍於產品額定銘板上標示的額定輸入值電力。發電機或變壓器的操作電壓必須隨時介於產品額定電壓+5 %和-15 %以內。 AG 125-19SE 額定速率 11,500 rpm 最大碟片直徑 125 mm 2143514 繁體中文 *2143514*...
Page 236 AG 125-19SE 螺紋直徑螺紋長度 22 mm 重量（依據EPTA程序01） 2.5 kg 噪音資訊和震動值（依據EN 60745）操作說明中所提供之音壓和震動值已參照標準測量，並可用來比較不同機具之噪音。它們也可作為噪音量的初步評估。提供之資料表示機具主要應用時之數值。若機具應用於不同之用途，搭配不同的配件工具或在保養不良的情況下，其數據會有所不同。在作業過程中，這會大幅提高其噪音量。當機具關閉，或開啟但未進行任何作業時也應列入考量，才能準確評估噪音量。在作業過程中，這會大幅降低其噪音量。確認其他安全措施，以保護操作員不受噪音和 / 或震動影響，例如：保養機具與其配件工具、操作前保持雙手溫暖、作業型式之安排等。震動值 AG 125-19SE 聲功率級數 (L 103 dB(A) 釋放的音壓級數 (L 92 dB(A) 無法判定的音壓級數 (K 3 dB(A) 總震動 AG 125-19SE 使用減震側向握把進行表面研磨 (a 4.9 m/s²...
Page 237 安裝或卸下前蓋 1. 將前蓋置於標準防護套封閉端的位置然後推入，直到咬合為止。 2. 若要取下前蓋，先鬆開前蓋扣鉤然後拉起前蓋，使其脫離標準防護套。安裝或卸下碟片注意有受傷的危險！配件可能變得很熱。 ▶ 請在更換配件時戴上防護手套。如果鑽石切割碟片的切割或研磨效果已大幅下降時，請務必更換碟片。在這種情況下，鑽時碟片厚度可能已小於2 mm（1/16 in）。如果其他碟片的切割效果已大幅下降，或是角磨機的其他部位會在工作時接觸到施作基材時，請務必更換碟片。如果已達到保存期限時，必須更換研磨碟片。 6.4.1 安裝研磨碟片 1. 將電源線插頭拔離插座。 2. 檢查O形環是否固定在夾緊凸緣中，而且並未受損。結果 O形環受損。 O型環不在夾緊凸緣中。 ▶ 安裝新的且附有O型環的夾緊凸緣。 3. 將夾緊凸緣安裝至起子軸。 4. 安裝研磨碟片。 5. 依照安裝的配件類型將螺帽旋上。 6. 按下主軸鎖定開關，並按住不動。 7. 使用鑽針扳手穩固地旋緊夾具螺帽，然後鬆開主軸鎖定開關並取下扳手。 6.4.2 卸下研磨碟片...
Page 238 4. 將夾緊凸緣安裝至起子軸。 5. 安裝研磨碟片。 6. 旋上Kwik lock螺帽，直到完全固定研磨碟片。 ◁ 旋上螺帽時，應可以看見Kwik lock名稱。 7. 按下主軸鎖定開關，並按住不動。 8. 用手朝順時針方向用力轉動研磨碟片，直到Kwik lock螺帽確實鎖緊為止，然後鬆開主軸鎖定開關。 6.4.4 卸下使用Kwik lock螺帽固定的研磨碟片 1. 將電源線插頭拔離插座。注意破損和無法修復的危險。如果在主軸旋轉時按下主軸鎖定開關，可能會造成配件從機具上鬆開或分離。 ▶ 當主軸停止旋轉後，才可以按下主軸鎖定開關。 2. 按下主軸鎖定開關，並按住不動。 3. 用手逆時針方向轉動，鬆開Kwik lock螺帽。 4. 若Kwik lock螺帽無法用手轉動鬆開，請使用鑽針扳手以逆時針方向轉動螺帽。請勿使用管板手！管板手可能會造成Kwik lock螺帽損壞。 5. 鬆開主軸鎖定開關並卸下碟片。安裝岩心鑽頭 1. 將電源線插頭拔離插座。 2.
Page 239 維護及保養警告電擊的風險！當電源線連接在插座上時進行維護及保養，將可能發生包括灼傷的重傷。 ▶ 進行維護及保養前，請務必拔下電源線。注意 • 仔細清除機具的頑強灰塵。 • 請使用乾燥的刷子小心清潔通風口。 • 僅能使用微濕軟布清潔外殼。勿使用含硅樹脂的清潔或亮光劑，因為可能會造成塑膠零件損壞。維護警告電擊的風險！損壞的電子零件會造成嚴重的人員傷害及灼傷。 ▶ 機具或設備電力部分的維修僅可交由訓練過的電力專員處理。 • 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。 • 如果有損壞跡象或任何零件功能故障，請不要操作機具。請將受損產品立刻交付Hilti維修中心進行維修。 • 清潔及保養後，重新裝上所有防護套或保護裝置並檢查功能是否正常。維護和保養工作後的檢查 ▶ 完成保養及維護工作後，請檢查所有防護裝置及安全裝置的安裝狀態，並確定皆可正常運作。搬運和貯放 • 搬運電子機具時請勿安裝配件。 • 貯放電子機具或設備前請務必將電源線拔掉。 • 請將工具與設備貯放在乾燥且兒童或未授權的人員無法觸及的地點。 • 長時間搬運與貯放後請檢查電子機具或設備是否有損壞。 2143514 繁體中文 *2143514*...
Page 240 電源線或插頭有瑕疵。 ▶ 請將電源線與插頭交給受過訓練的電力專員檢查，必要時予以更換。碳刷磨損。 ▶ 將機具送交經訓練電力專員檢查，必要時更換碳刷。產品無法運作。產品過載。 ▶ 按一下On/Off開關，然後放開。然後讓產品在無負載的情況下運轉約30秒。產品無法達到全功率。延長線的導體截面積（口徑） ▶ 使用有足夠導體截面積的延長不足。線。齒輪外殼的溫度升高。休息間隔太短。 ▶ 先讓裝置在無負載下運轉直到冷卻。 RoHS（有害物質限制指令）按一下本連結可前往危險物質表：qr.hilti.com/r4521581. 您可在文件最後找到QR碼格式的RoHS表連結。廢棄設備處置 Hilti機具或設備所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。在許多國家中，您可以將舊機具及設備送回Hilti進行回收。詳情請洽Hilti維修中心，或當地Hilti代理商。 ▶ 請勿將機具、電子設備或電池當作一般家用廢棄物處理！製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。繁體中文 2143514 *2143514*...
Page 241 文档信息关于该文档 • 首次操作或使用前，请先阅读本文档。这是安全、无故障地操作和使用产品的前提条件。 • 请遵守本文档中以及产品上的安全说明和警告。 • 请务必将本操作说明与本产品保存在一起，确保将操作说明随产品一起交给他人。使用符号的说明 1.2.1 警告警告是为了提醒您在处理或使用此产品时会发生的危险。使用以下信号词： -危险- 危险！ ▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。 -警告- 警告！ ▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。 -小心- 小心！ ▶ 用于提醒人们注意可能导致轻微人身伤害、设备损坏或其他财产损失的潜在危险情形。 1.2.2 文档中的符号本文档中使用下列符号：请在使用之前阅读操作说明。使用说明和其他有用信息处理可回收材料不得将电气设备和电池作为生活垃圾处置 1.2.3 图示中的符号图示中使用了下列符号：这些编号指本操作说明开始处的相应图示。图示中的编号反映操作顺序，可能与文本中描述的步骤不同。概览图示中使用了项目参考号，该参考号指的是产品概览部分中使用的编号。这些符号旨在提醒您在操作本产品时要特别注意的某些要点。...
Page 242 险。型号名称和序列号印在铭牌上。 ▶ 在下表中填写序列号。当与喜利得代表或喜利得服务部门联系询问产品时，总是需要引用该信息。产品信息角磨机 AG 125-19SE 分代号序列号符合性声明按照我们单方面的责任，我们声明本产品符合下列适用指令和标准：一致性声明副本位于本文档结尾处。技术文档的存档和存放位置为： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany 安全一般电动工具安全警告 -警告请阅读所有安全警告和操作说明。不遵守安全警告和操作说明可能会导致电击、火灾和/或严重人身伤害。请保存所有安全警告和操作说明，以供将来参考。工作区域安全 ▶ 保持工作区域清洁和良好照明。杂乱和黑暗的区域容易导致事故。 ▶ 不要在爆炸性环境中操作电动工具，例如有易燃液体、气体或灰尘。电动工具会产生可以点燃这些灰尘或烟雾的火花。 ▶ 在操作电动工具时，要令儿童和旁观者远离工作现场。万一分心，可能会使您失去对电动工具的控制。电气安全...
Page 243 ▶ 防止电动工具意外启动。在连接电源、拿取或运送工具前，确保开关处于关闭位置。将手指放在开关上搬运电动工具或在开关处于“打开”位置时接通电源，都可能会导致事故发生。 ▶ 在打开电动工具之前，必须拿掉任何调整键或扳手。让扳手或调整键留在电动工具的旋转部件上可能会导致人身伤害。 ▶ 不要操之过急。应时刻保持正确的站姿和平衡。这在意外情况下能够更好地控制电动工具。 ▶ 应正确穿着。不要穿着松垮的衣服或佩戴首饰。让头发、衣服和手套远离运动部件。松垮的衣服、首饰或长发会卡在运动部件中。 ▶ 如果提供有用于连接除尘和集尘设施的装置，应确保将它们连接好并正确使用。使用除尘装置可以减少与灰尘相关的危险。电动工具的使用和维护 ▶ 不要强制使用电动工具。针对您的应用场合使用正确的电动工具。正确的电动工具在其额定设计值范围内将能够更好和更安全地工作。 ▶ 如果通过开关不能使其打开和关闭，则请不要使用电动工具。任何不能通过开关进行控制的电动工具都是危险的，必须对其进行修理。 ▶ 进行任何调节、更换配件或存放电动工具之前，先将电动工具上插头与电源断开。此预防性安全措施可减少意外启动电动工具的危险。 ▶ 将不用的电动工具存放在儿童拿不到的地方，并且不要让不熟悉电动工具或其操作说明的人员操作电动工具。未经培训的用户操作电动工具是危险的。 ▶ 维护电动工具。检查是否存在运动部件失调或卡滞、部件断裂和任何其它影响电动工具操作的情况。如果存在损坏，则在使用之前应修理电动工具。许多事故都是由于电动工具维护不良造成的。 ▶ 保持切削工具锋利和清洁。带锋利切削刃的切削工具如果维护得当，很少会发生卡滞且更容易控制。 ▶ 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于指定用途以外的场合会导致危险。保养 ▶ 将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样才可确保维持电动工具 (设备) 的安全性。...
Page 244 ▶ 定期清洁电动工具的通风口。电机风扇会吸附壳体内的灰尘，如果粉状金属过度积聚，则可能会导致电气危险。 ▶ 不要在易燃材料附近操作电动工具。否则产生的火花可能会引燃这些物质。 ▶ 不要使用需要液态冷却剂的配件。使用水或其它液态冷却剂可能会导致电击或触电死亡。反冲及相关警告反冲是旋转中的圆盘、背垫、刷子或任何其它配件被压紧或受到阻碍时的突然反作用力。压紧或阻碍作用会导致旋转配件突然停止转动，这反过来会对电动工具产生作用力，导致电动工具沿着与阻碍点处配件旋转相反的方向发生不受控制地移动。例如，当磨盘被加工件阻挡或挤压住时，进入挤压点的磨盘边缘会掘进材料的表面，从而导致磨盘蹬动或弹出。磨盘可能会跳离或跳向操作者，这取决于磨盘在阻碍点处的运动方向。在这些情况下磨盘还可能会发生断裂。电动工具使用不当和/或操作程序或条件不正确都可能会导致反冲，反冲可以通过采取以下预防措施加以避免。 ▶ 保持牢牢握住电动工具，并将身体和手臂置于可方便对抗反冲力的位置。应始终使用辅助手柄 (若配备)，以便最大限度地控制住起动时的反冲力或反作用扭矩。如果采取了适当的预防措施，则操作者完全可以控制住反冲力或反作用扭矩。 ▶ 切勿将手置于旋转的配件附近。否则配件可能会打伤您的手。 ▶ 不要将身体置于发生反冲时电动工具的运动范围内。在旋转圆盘受到阻碍时，反冲力将会导致电动工具沿着与阻碍点处圆盘旋转相反的方向发生不受控制地移动。 ▶ 在拐角、锋利边缘等位置工作时应特别小心。避免使配件弹起和受到阻碍。拐角、锋利边缘或弹起都有可能会导致旋转配件受到阻碍，从而引起失控或产生反冲。 ▶ 不要附加安装锯链木刻锯条或带齿锯条。这类锯条容易引起频繁的反冲和失控。有关磨削和研磨切削操作的特定安全警告： ▶ 请仅使用推荐用于您的电动工具的磨轮类型以及设计用于所选磨轮的专用防护装置。非专门为本电动工具设计的圆盘不利于进行有效防护，而且是不安全的。 ▶ 中央凹陷磨轮的磨削表面必须安装在防护唇平面的下方。穿过防护唇平面伸出的安装不当的磨轮无法受到充分保护。 ▶ 防护装置必须牢固地安装在电动工具上，其位置应确保最大安全性，以使磨轮最小限度地暴露给操作者。防护装置有助于保护操作者免受破裂的磨轮碎片的伤害，以及避免意外接触到磨轮和可能引燃衣服的火...
Page 245 ▶ 避免接触旋转零件 – 人身伤害的危险！ ▶ 使用电动工具时，必须佩戴适当的护目镜、安全帽、护耳装置、防护手套和轻型呼吸防护装置。 ▶ 在开始工作之前，应测定会产生的灰尘的危险等级。使用具有官方认可防护等级的工业真空吸尘器，并遵守当地适用的粉尘防护规定。一些材料产生的粉尘 (例如含铅油漆、某些类型的木材以及含有石英、矿物或金属的混凝土/砖石/石块) 可能对人体健康有害。 ▶ 确保工作场所通风良好，必要时佩戴适用于产生的灰尘类型的呼吸器。接触或吸入这些粉尘可能会导致操作者或旁观者出现过敏性反应和/或呼吸类疾病。某些种类的灰尘还属于致癌物质，例如橡木和山毛榉木灰尘，特别是在带木材调节添加剂 (铬酸盐、木材防腐剂) 时。含石棉的材料只能由专业人员进行处理。 ▶ 工作间隙抽时间休息并做体育锻炼，改善手指的血液循环状况。工作期间长时间暴露于振动环境中可能导致手指、手掌和手腕部位血管和神经系统紊乱。电气安全 ▶ 开始工作之前，检查工作区域是否有隐蔽的电缆或天然气和水管。如果意外损坏了电缆，电动工具的外部金属件可能导致电击。 ▶ 在工作时，不要接触已损坏的电源线或加长电缆。从电源插座上断开主电源插头。定期检查工具的电源线，如果发现损坏，由 Hilti 维修部门进行更换。定期检查加长电缆，如果发现损坏，则进行更换。小心地使用和操作电动工具 ▶ 不得使用切削盘进行磨削。 ▶ 在安装带螺纹的配件工具前，从心轴上拆下夹紧法兰。 ▶ 牢固地拧紧配件工具和法兰。如果配件工具和法兰未牢固拧紧，则关闭后，配件工具可能因电机的制动作用而从轴上松脱。 ▶ 关于磨削盘的使用和存放，请遵照制造商的相关说明。 2143514 中文 *2143514*...
Page 246 主轴 ∙ 快速锁紧系统防护装置释放按钮 £ 手柄螺纹衬套预期用途所述的产品为手持电动角磨机。它设计用于切削和磨削金属和矿物材料，以及执行刷光、砂磨加工和孔钻削，所有操作都不使用水。只有所连接电源的电压和频率符合本工具铭牌上给出的信息时，才能使用本工具。 • 只有配备相应的防护装置和前盖时，才可使用本电动工具对矿物材料进行切削、开槽和磨削。 • 对矿物材料 (例如混凝土或石材) 执行作业时，必须将除尘罩与适当的 Hilti 真空吸尘器一起使用。供货提供的部件：角磨机、侧面手柄、标准防护装置、前盖、夹紧法兰、夹紧螺母、扳手、操作说明。经认证可配合本产品使用的其它系统产品，可以通过您当地的 Hilti Store 购买或通过以下网址订购：www.hilti.group | 美国：www.hilti.com 转速预选本产品配备 2800 至 11500 rpm 转速范围内的无级可调转速预选功能。启动电流限制器电子启动电流限制器可降低消耗的启动电流，从而防止线路保险丝熔断。这可防止产品启动动作过猛。恒速电子装置无论电动工具处于怠速还是在负载下运行，电子速度控制器都能保持几乎恒定的运行速度。恒定的运行速度有助于确保最大效率。中文...
Page 247 Active Torque Control (ATC) 电子装置检测到磨削盘可能停转，并通过关闭产品防止心轴继续旋转。如果 ATC 系统已被触发，则重新启动产品。为此，释放“打开/关闭”开关，然后再次按下。如果 ATC 系统发生故障，则产品将以大大降低的转速和大大降低的扭矩运转。由 Hilti 维修中心对产品进行检查。重新启动联锁装置当“打开/关闭”开关处于“打开”位置以及电源在中断后恢复接通时，本产品不会自动重新启动。必须首先释放“打开/关闭”开关然后再次按下。温度相关电机保护温度相关电机保护系统监测电流消耗和电机温度，以防止产品过热。如果因施加过高的工作压力而使电机过载，则产品的性能明显降低或可能完全停止。应避免静止。产品允许的过载量取决于电机温度，并非特定值。 3.10 圆盘防护装置前盖当在金属加工应用中使用直型磨削盘进行磨削以及使用切削盘进行切削时，请使用带前盖的标准防护装置。 3.11 DG-EX 125/5" 磨削用防尘罩 (配件) 该磨削系统只能偶尔与金刚石杯形砂轮一起用于磨削矿物材料。小心严禁在对金属进行作业时使用该防尘罩。 3.12 DC-EX 125/5"M 磨削用防尘罩 (配件) 只有配备防尘罩时，才能使用本电动工具对矿物材料执行切削和开槽作业。小心严禁在对金属进行作业时使用该防尘罩。...
Page 248 — 母支撑板 — — — — — 技术数据要了解额定电压、频率、输入电源和/或额定电流，请参见铭牌。当通过发电机或变压器为产品供电时，发电机或变压器的输出功率必须至少达到本产品铭牌上显示的额定输入功率的两倍。变压器或发电机的工作电压必须始终保持在产品额定电压 +5% 和 -15% 的范围内。 AG 125-19SE 额定转速 11,500 rpm 最大盘直径 125 mm 螺纹直径螺纹长度 22 mm 重量 (按照 EPTA 程序 01) 2.5 kg 噪音信息和振动值按照 EN 60745 标准这些说明中给出的声压和振动值按照标准化测试的要求测得，可用于比较一种电动工具与另一种电动工具。...
Page 249 噪声排放值 AG 125-19SE 声 (功率) 级 (L 103 dB(A) 排放声压级 (L 92 dB(A) 声压级的不确定性 (K 3 dB(A) 总振动量 AG 125-19SE 带减振侧面手柄的表面磨削 (a 4.9 m/s² h,AG 砂磨 (a 2.7 m/s² h,DS 不确定性 (K) 1.5 m/s² 在使用之前 -小心- 人身伤害的危险。配件工具可能会发烫或边缘很锋利。 ▶ 安装、拆卸或调节配件工具或其他部件时以及执行故障排除时，戴上防护手套。...
Page 250 当切削或磨削性能明显降低时，必须更换金刚石盘。当金刚石结块的高度小于 2 mm (1/16 英寸) 时，通常需要这样做。当切削性能明显降低或角磨机的其它部件 (非盘) 接触到被加工材料时，必须更换其它盘。当研磨盘达到有效期限后，必须将其更换。 6.4.1 安装磨削盘 1. 从电源插座上断开主电源插头。 2. 检查并确认 O 形环在夹紧法兰中入位且未损坏。结果 O 形环损坏。夹紧法兰中没有 O 形环。 ▶ 安装带 O 形环的新夹紧法兰。 3. 将夹紧用法兰安装在驱动主轴上。 4. 安装磨削盘。 5. 拧上与所安装配件工具类型对应的夹紧螺母。 6. 按下主轴锁止按钮并保持住。 7. 使用插销扳手可靠拧紧夹紧螺母，然后释放主轴锁止按钮并取下扳手。 6.4.2 拆卸磨削盘...
Page 251 -小心- 破裂和不可修复的损坏风险。如果在主轴正在旋转时按下主轴锁止按钮，则可能导致配件工具松脱或从电动工具上分离。 ▶ 只有主轴停止旋转后，才可按下主轴锁止按钮。 2. 按下主轴锁止按钮并保持住。 3. 用手逆时针转动 Kwik lock 螺母以将其释放。 4. 如果用手转动不能释放 Kwik lock 螺母，则使用插销扳手沿逆时针方向转动螺母。切勿使用管扳手！管扳手可能会损坏 Kwik lock 螺母。 5. 释放主轴锁止按钮并拆下磨削盘。安装取芯钻头 1. 从电源插座上断开主电源插头。 2. 安装侧面手柄。 → 页码 243 3. 安装防护装置。 → 页码 243 4. 将取芯钻头放入位，并将其拧紧至手紧程度。 5. 按下主轴锁止按钮并保持住。 6.
Page 252 电击危险！在电源线连接至电源插座时执行维护和保养，会出现严重的人身伤害风险，包括烧伤。 ▶ 执行所有维护和保养任务之前，请务必拔下电源线。保养 • 小心地清除工具上的顽固污渍。 • 使用干燥的刷子小心清洁通风孔。 • 请仅使用略湿的布清洁壳体。不要使用含硅清洁剂，否则可能腐蚀塑料件。维护 -警告- 电击危险！电气部件的不当维修会造成包括灼伤在内的严重人身伤害。 ▶ 工具或设备的电气系统只能由受过培训的电气专业人员进行维修。 • 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。 • 如果发现损坏迹象或如果有部件发生故障，不要操作电动工具。如果损坏，立即将产品交由 Hilti 维修中心修复。 • 清洁和维护之后，将所有护板或保护装置装回原位，检查并确认其正常工作。维护和保养工作之后的检查 ▶ 在对电动工具进行了维护和保养之后，检查并确认所有保护和安全装置都已安装且它们都可无故障地工作。运输和存放 • 运输电动工具时不得安装配套工具。 • 储存电动工具或设备之前，必须拔掉电源线。 • 将工具和设备存放在儿童或非授权人员无法接近的干燥位置。 • 经过长时间的运输或储存后，检查电动工具或设备是否损坏。故障排除...
Page 253 约 30 秒。本产品不能达到全功率。加长电缆的导体截面积 (标准尺寸) ▶ 使用具有足够导体截面积的加长不足。电缆。齿轮壳体处温度上升。制动间隔短。 ▶ 让设备在空载条件下运行，直至其冷却。 RoHS (有害物质限制) 单击链接跳转到有害物质表：qr.hilti.com/r4521581. 文档末尾以二维码形式提供指向 RoHS 表的链接。废弃处置大部分用于 Hilti 工具和设备生产的材料是可回收利用的。在可以回收之前，必须正确分离材料。在很多国家，您的旧工具、机器或设备可送至 Hilti 进行回收。敬请联系 Hilti 服务部门或您的喜利得公司代表获得更多信息。 ▶ 不得将电动工具、电子设备或电池作为生活垃圾处置！制造商保修 ▶ 如果您有保修条件方面的问题，请联系您当地的 Hilti 公司代表。 2143514 中文 *2143514*...
Page 254 中文 2143514 *2143514*...
Page 258 *2143514* 2143514 Hilti = registered trademark of Hilti Corp., Schaan Pos. 2 | 20180226...

Hilti AG 125-19SE Manual

Available languages

Quick Links

Need help?

Questions and answers

Related Manuals for Hilti AG 125-19SE

Summary of Contents for Hilti AG 125-19SE

Page 20: Troubleshooting

Page 21: Rohs (Restriction Of Hazardous Substances)

Page 164: Пайдаланылатын Материал

Page 166: Жұмысқа Дайындық

Page 186: Üretici Garantisi
