ΕΓΚΑΤΑΣΤΑΣΗ ΜΟΝΑΔΩΝ

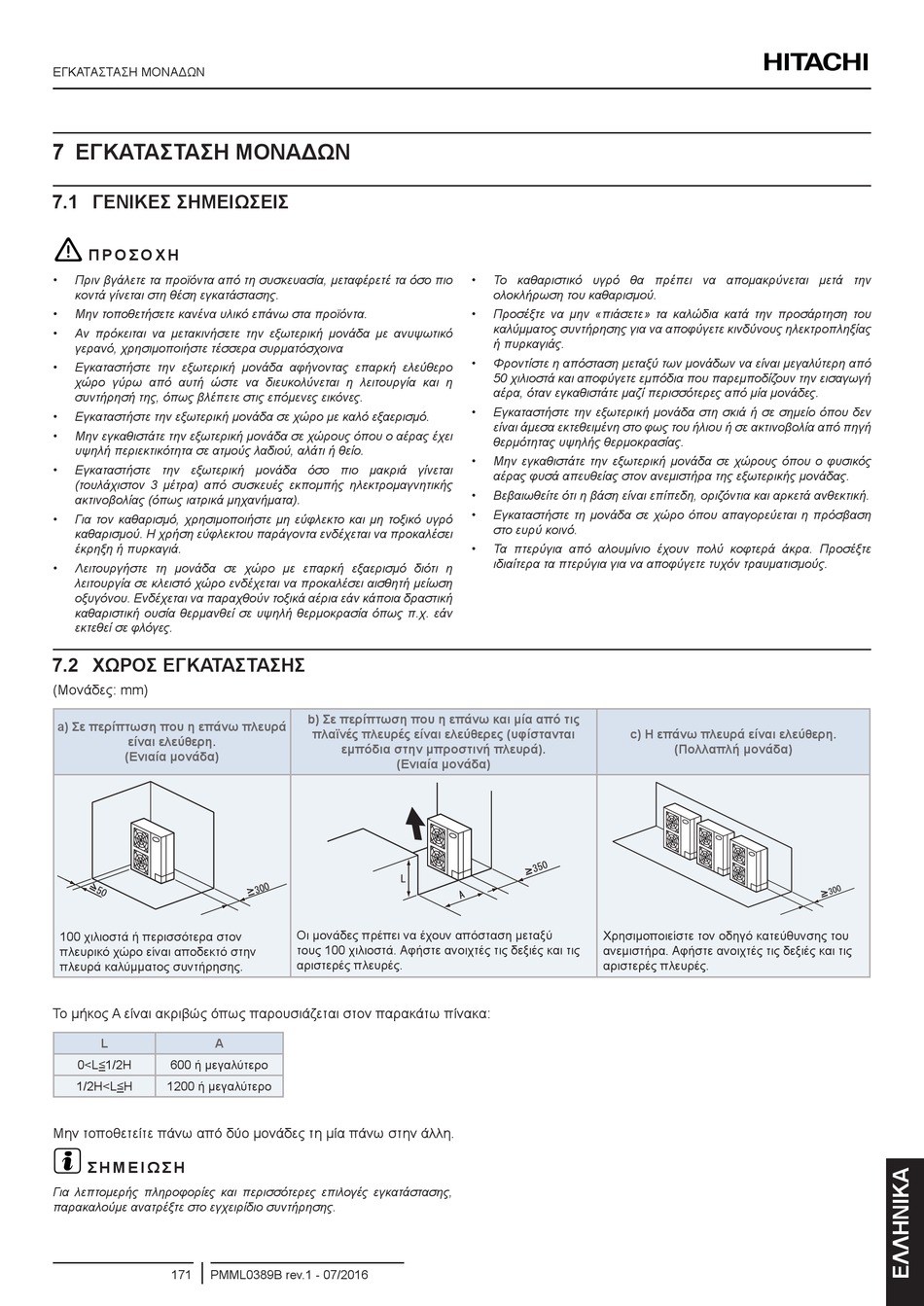

7 ΕΓΚΑΤΑΣΤΑΣΗ ΜΟΝΑΔΩΝ
7.1 ΓΕΝΙΚΕΣ ΣΗΜΕΙΩΣΕΙΣ
!
Π Ρ Ο Σ Ο Χ Η
• Πριν βγάλετε τα προϊόντα από τη συσκευασία, μεταφέρετέ τα όσο πιο
κοντά γίνεται στη θέση εγκατάστασης.
• Μην τοποθετήσετε κανένα υλικό επάνω στα προϊόντα.
• Αν πρόκειται να μετακινήσετε την εξωτερική μονάδα με ανυψωτικό
γερανό, χρησιμοποιήστε τέσσερα συρματόσχοινα
• Εγκαταστήστε την εξωτερική μονάδα αφήνοντας επαρκή ελεύθερο
χώρο γύρω από αυτή ώστε να διευκολύνεται η λειτουργία και η
συντήρησή της, όπως βλέπετε στις επόμενες εικόνες.
• Εγκαταστήστε την εξωτερική μονάδα σε χώρο με καλό εξαερισμό.
• Μην εγκαθιστάτε την εξωτερική μονάδα σε χώρους όπου ο αέρας έχει
υψηλή περιεκτικότητα σε ατμούς λαδιού, αλάτι ή θείο.
• Εγκαταστήστε την εξωτερική μονάδα όσο πιο μακριά γίνεται
(τουλάχιστον 3 μέτρα) από συσκευές εκπομπής ηλεκτρομαγνητικής
ακτινοβολίας (όπως ιατρικά μηχανήματα).
• Για τον καθαρισμό, χρησιμοποιήστε μη εύφλεκτο και μη τοξικό υγρό
καθαρισμού. Η χρήση εύφλεκτου παράγοντα ενδέχεται να προκαλέσει
έκρηξη ή πυρκαγιά.
• Λειτουργήστε τη μονάδα σε χώρο με επαρκή εξαερισμό διότι η
λειτουργία σε κλειστό χώρο ενδέχεται να προκαλέσει αισθητή μείωση
οξυγόνου. Ενδέχεται να παραχθούν τοξικά αέρια εάν κάποια δραστική
καθαριστική ουσία θερμανθεί σε υψηλή θερμοκρασία όπως π.χ. εάν
εκτεθεί σε φλόγες.
7.2 ΧΩΡΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ
(Μονάδες: mm)
a) Σε περίπτωση που η επάνω πλευρά
είναι ελεύθερη.
(Ενιαία μονάδα)
100 χιλιοστά ή περισσότερα στον
πλευρικό χώρο είναι αποδεκτό στην
πλευρά καλύμματος συντήρησης.
Το μήκος Α είναι ακριβώς όπως παρουσιάζεται στον παρακάτω πίνακα:
L A
0<L≤1/2H 600 ή μεγαλύτερο
1/2H<L≤H 1200 ή μεγαλύτερο
Μην τοποθετείτε πάνω από δύο μονάδες τη μία πάνω στην άλλη.
?
Σ Η Μ Ε Ι Ω Σ Η
Για λεπτομερής πληροφορίες και περισσότερες επιλογές εγκατάστασης,
παρακαλούμε ανατρέξτε στο εγχειρίδιο συντήρησης.
171 PMML0389B rev.1 - 07/2016
•
•
•
•
•
•
•
•
b) Σε περίπτωση που η επάνω και μία από τις
πλαϊνές πλευρές είναι ελεύθερες (υφίστανται
εμπόδια στην μπροστινή πλευρά).
(Ενιαία μονάδα)
Οι μονάδες πρέπει να έχουν απόσταση μεταξύ
τους 100 χιλιοστά. Αφήστε ανοιχτές τις δεξιές και τις
αριστερές πλευρές.
Το καθαριστικό υγρό θα πρέπει να απομακρύνεται μετά την
ολοκλήρωση του καθαρισμού.
Προσέξτε να μην «πιάσετε» τα καλώδια κατά την προσάρτηση του
καλύμματος συντήρησης για να αποφύγετε κινδύνους ηλεκτροπληξίας
ή πυρκαγιάς.
Φροντίστε η απόσταση μεταξύ των μονάδων να είναι μεγαλύτερη από
50 χιλιοστά και αποφύγετε εμπόδια που παρεμποδίζουν την εισαγωγή
αέρα, όταν εγκαθιστάτε μαζί περισσότερες από μία μονάδες.
Εγκαταστήστε την εξωτερική μονάδα στη σκιά ή σε σημείο όπου δεν
είναι άμεσα εκτεθειμένη στο φως του ήλιου ή σε ακτινοβολία από πηγή
θερμότητας υψηλής θερμοκρασίας.
Μην εγκαθιστάτε την εξωτερική μονάδα σε χώρους όπου ο φυσικός
αέρας φυσά απευθείας στον ανεμιστήρα της εξωτερικής μονάδας.
Βεβαιωθείτε ότι η βάση είναι επίπεδη, οριζόντια και αρκετά ανθεκτική.
Εγκαταστήστε τη μονάδα σε χώρο όπου απαγορεύεται η πρόσβαση
στο ευρύ κοινό.
Τα πτερύγια από αλουμίνιο έχουν πολύ κοφτερά άκρα. Προσέξτε
ιδιαίτερα τα πτερύγια για να αποφύγετε τυχόν τραυματισμούς.
c) Η επάνω πλευρά είναι ελεύθερη.
Χρησιμοποιείστε τον οδηγό κατεύθυνσης του
ανεμιστήρα. Αφήστε ανοιχτές τις δεξιές και τις
αριστερές πλευρές.
(Πολλαπλή μονάδα)
