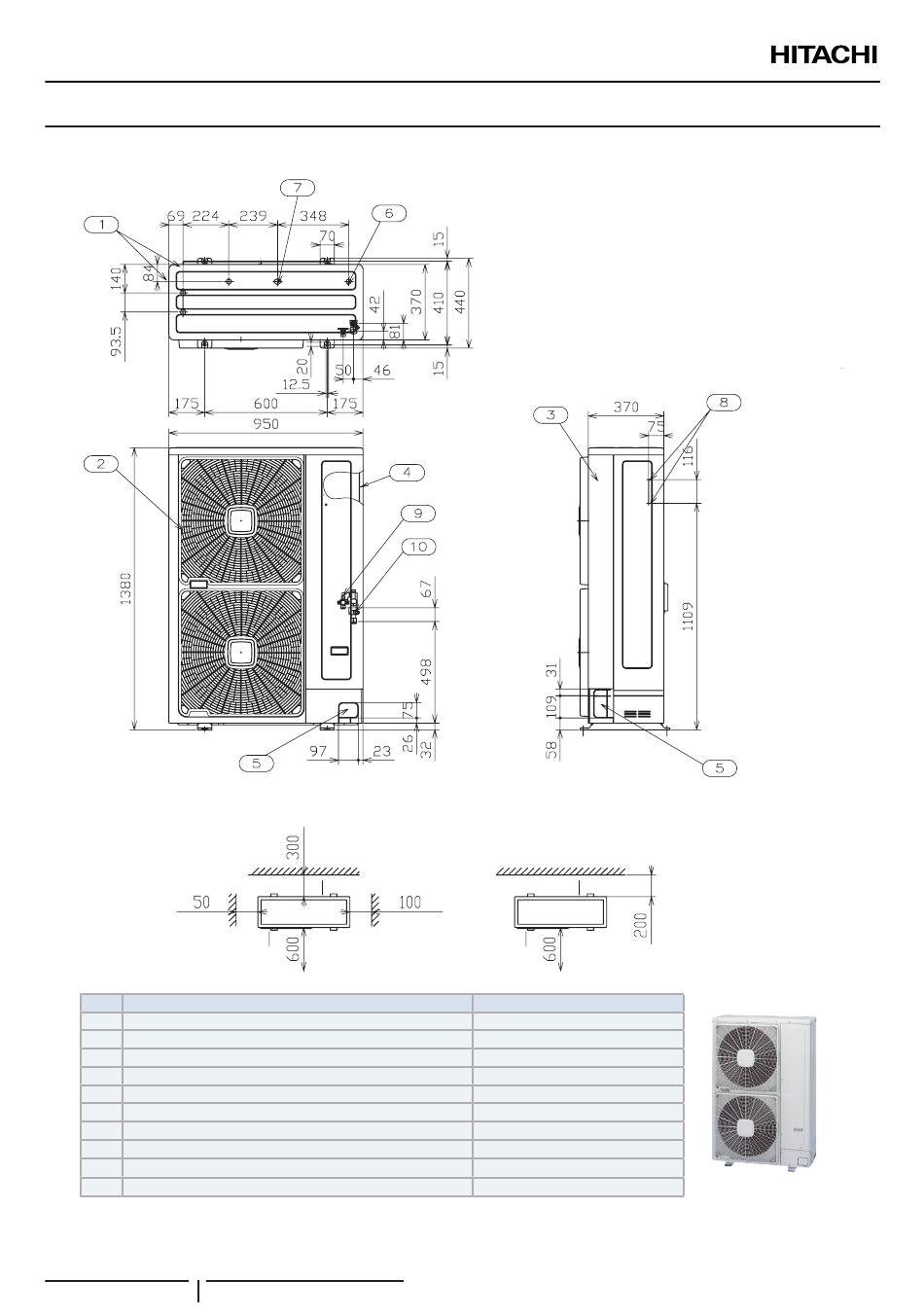

NAMEN VAN ONDERDELEN

6 NAMEN VAN ONDERDELEN
Nr.
1 Luchtinlaat
2 Luchtuitlaat
3 Onderhoudsklep
4 Elektrische schakelbox
5 Gaten voor koudemiddelleidingen en kabelkanalen
6 Aftapgaten
7 Aftapgaten
8 Montagegaten voor bevestiging op muur
9 Koudemiddelvloeistofleiding
10 Koudemiddelgasleiding
134 PMML0389B rev.1 - 07/2016
Beschrijving Opmerkingen
3-Ø24
2-Ø26
4-(M5)
Moer getromte flens: Ø9,52 (3/8)
Moer getromte flens: Ø15,88 (5/8")
