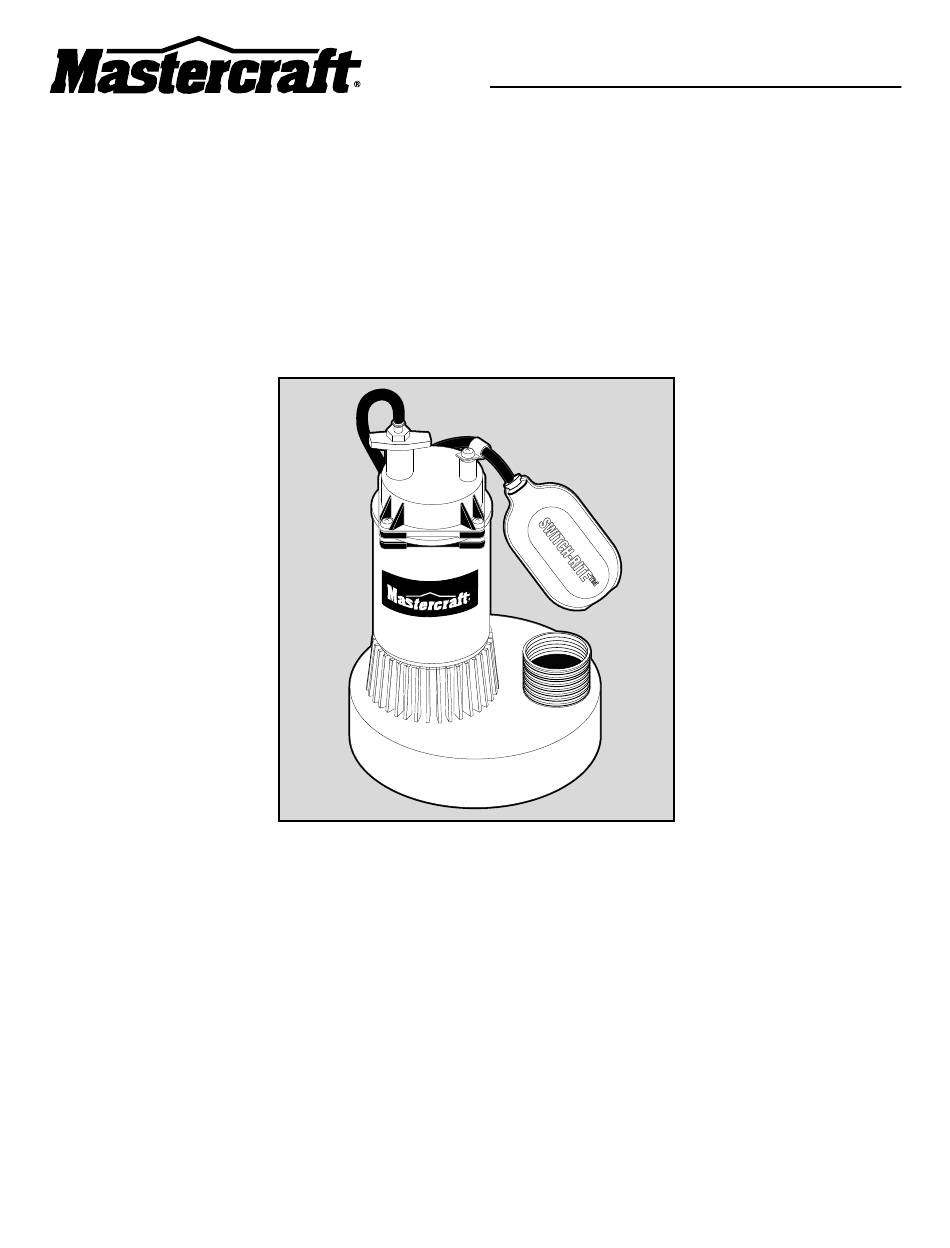

- Page 1 OWNER’S MANUAL Submersible Sump Pump 62-3518-4 62-3522-2 Installation/Operation/Parts For further operating, installation, or maintenance assistance: Call 1-877-455-5508 ©2003 PRINTED IN U.S.A. 1000000945 (Rev. 5/19/03)
-
Page 2: Specifications
Limited Warranty Mastercraft warrants that the products specified in this warranty are free from defects in material or workmanship. If within two (2) years from the date of the original consumer purchase, this pump shall prove to be defec- tive, it shall be repaired or replaced subject to the terms and conditions set forth below. -
Page 3: Safety / Installation
Safety / Installation 6. Check hoses for weak or worn condition before each INSTALLATION use, making certain that all connections are secure. 1. Install pump in sump pit with minimum diameter of 7. Periodically inspect sump, pump and system compo- 14"... -
Page 4: Operation
Installation / Operation 8. If pump discharge line is exposed to outside sub- 3. Pump will not remove all water. If operating pump freezing atmosphere, portion of line exposed must be manually, and suddenly no water comes out of dis- installed so any water remaining in pipe will drain to charge hose, shut off unit immediately. -
Page 5: Troubleshooting Chart
Troubleshooting TROUBLESHOOTING CHART SYMPTOM PROBABLE CAUSE(S) CORRECTIVE ACTION Pump won’t start or run. Pump is not plugged in. Check and see if pump is plugged in to a proper outlet. Blown fuse. If blown, replace with fuse of proper size. Low line voltage. -
Page 6: Repair Parts
Repair Parts 287 0295 mstrcft 62-3522-2 62-3518-4 Part Description Qty. 1/4 HP 1/3 HP Lower Volute Screw U30-956ZP U30-956ZP Lower Volute PS1-30P PS1-30P Impeller RP0000917A RP0000918A Upper Volute PS1-32P PS1-31P Motor Upper Pump Body Screw U30-912PS U30-912PS Power Cord Assembly... - Page 7 GUIDE D’UTILISATION Pompe d’assèchement immergée 62-3518-4 62-3522-2 Installation/Fonctionnement/Pièces Renseignements supplémentaires sur l’utilisation, l’installation et l’entretien de la pompe : Composez le 1 (877) 455-5508 ©2003 IMPRIMÉ AUX É.-U. 1000000945 (Rév. 19/5/03)
-
Page 8: Fiche Technique
Garantie limitée Mastercraft garantit que l’article spécifié au titre de la présente garantie est exempt de défauts de fabrication et de matériaux. Si la pompe fait défaut au cours des deux (2) années suivant la date d’achat, elle sera réparée ou remplacée conformément aux clauses et aux conditions indiquées ci-dessous. - Page 9 Sécurité / Installation 6. Inspectez les boyaux toutes les fois que vous avez l’intention INSTALLATION de vous en servir afin de repérer toute faiblesse ou tout signe 1. Installez la pompe dans une fosse ayant un diamètre de d’usure; assurez-vous que tous les raccords sont bien fixés. 14 po (356 mm).
- Page 10 Installation / Fonctionnement 8. Si la conduite de refoulement de la pompe est exposée au 3. La pompe n’aspire pas toute l’eau. Si vous faites fonction- gel, la section exposée doit avoir été installée de façon ner la pompe manuellement et que le débit est interrompu que l’eau qui reste dans la conduite, puisse s’échapper soudainement, arrêtez immédiatement la pompe.
-
Page 11: Diagnostic Des Pannes
Diagnostic des pannes TABLEAU DE DÉPANNAGE PROBLÈME CAUSES PROBLABLES SOLUTIONS Le moteur ne Pompe débranchée. Vérifiez si la pompe est branchée dans une prise adéquate. marche pas. Fusible grillé. Remplacez-le par un de même intensité. Tension faible du courant. Si la tension est inférieure à celle recommandée, vérifiez le calibre des conducteurs provenant de la boîte d’alimentation principale. -
Page 12: Pièces De Rechange
Pièces de rechange 287 0295 mstrcft N° de 62-3522-2 62-3518-4 Réf. Désignatón Qté 1/4 HP 1/3 HP Vis de la volute inférieure U30-956ZP U30-956ZP Volute inférieure PS1-30P PS1-30P Turbine RP0000917A RP0000918A Volute supérieure PS1-32P PS1-31P Moteur Vis de la section supérieure du corps de la pompe...
