Goobay 54793 User Manual

DE Betriebsanleitung
3 V - 12 V Universal-Netzteil
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten
Gebrauch.
• Betriebsanleitung aufbewahren.
Sie muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein.
Hinweise zur Netztrennung
Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steckdosen
verwendet werden, um es im Notfall und nach Gebrauch schnell aus dieser entfer-
nen zu können.
• Spannungsfrei nur bei gezogenem Stecker.
• Im Notfall, nach Gebrauch und bei Gewitter Netzstecker direkt am Ste-
ckergehäuse ziehen!
• Gehäuse nicht öffnen.
Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbeab-
sichtigte Benutzung.
• Im Betrieb NIE unbeaufsichtigt lassen!
• Installations-, Demontage-, Wartungs- und Reparaturarbeiten nur von
ausgebildetem Elektro-Fachpersonal ausführen lassen.
• Technische Daten von Produkt, Stromnetz und Peripheriegeräten verglei-
chen. Diese müssen identisch sein.
• Defekte Produkte nicht selbst reparieren, sondern an den Händler oder
Hersteller wenden.
• Produkt und Zubehör nicht modifizieren oder demontieren.
• Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung
sowie Vibrationen und mechanischen Druck vermeiden.
• Nur im Trockenen verwenden.
• Produkt nicht abdecken.
• Verletzungsgefahr durch Stolpern und Sturz.
2 Beschreibung und Funktion
2.1 3 V - 12 V Universal-Netzteil

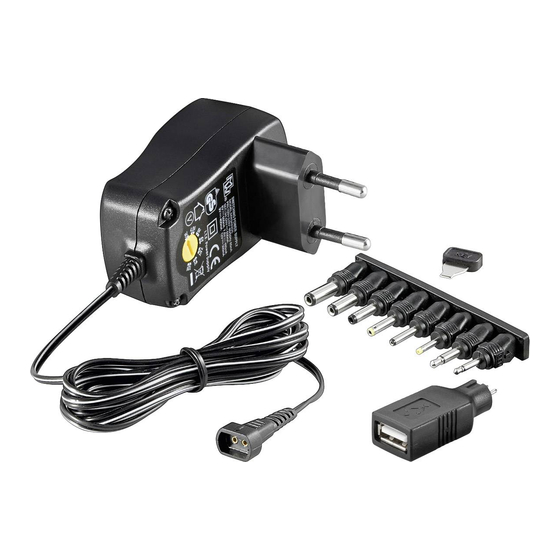

Dieses Produkt ist ein stabilisiertes Stecker-Netzteil zum Laden und Betreiben von
Bürogeräten über DC-Anschluss. Es verfügt über wechselbare Adapterstecker für
viele gängige Geräte. Die Ausgangsspannung ist variabel.
2.2 Lieferumfang
3 V - 12 V Universal-Netzteil, 6 DC-Adapterstecker, 2 Klinkenstecker, USB 2.0 Adap-
ter, Einstellwerkzeug, Betriebsanleitung

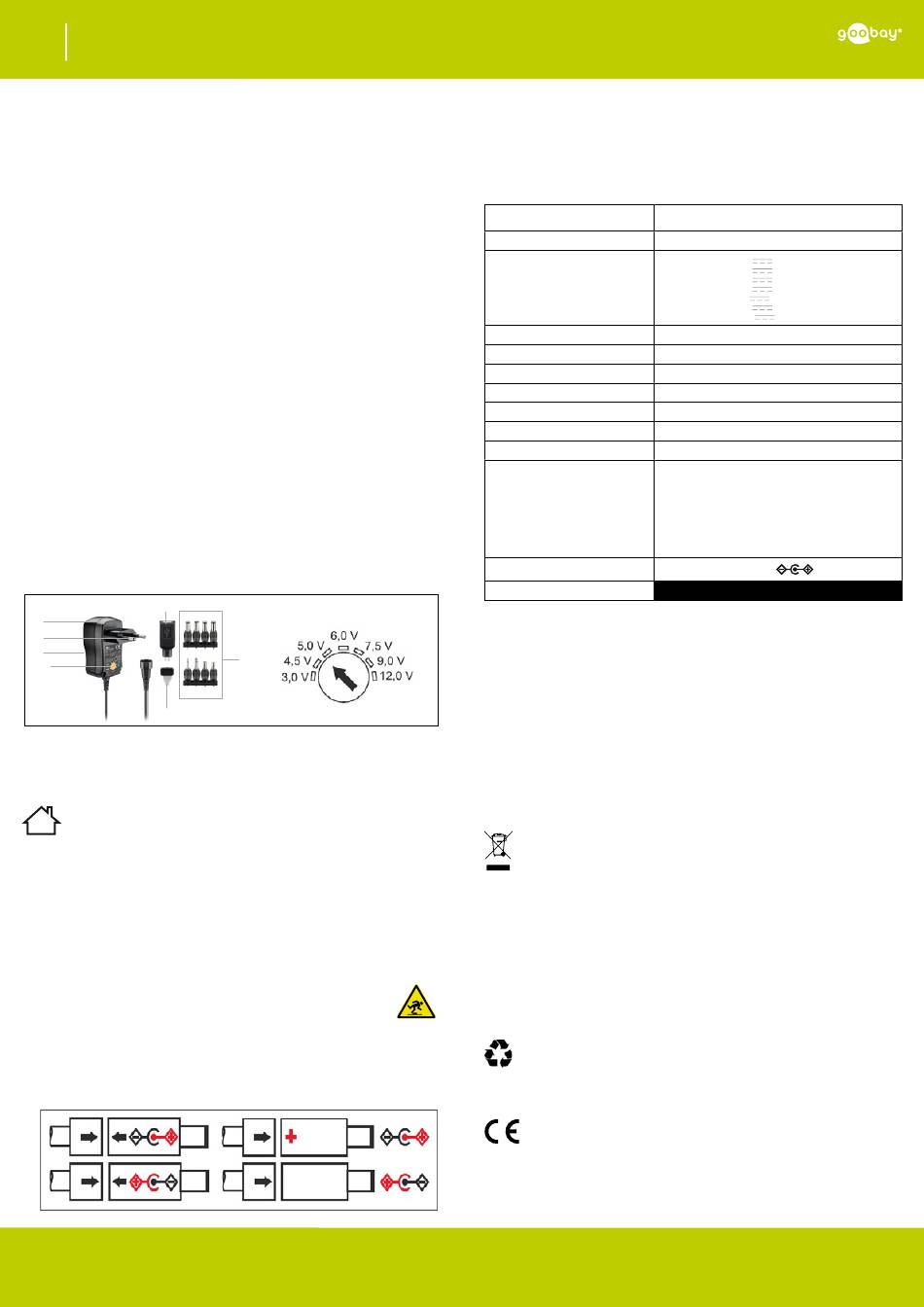

2.3 Bedienelemente und Teile
6
1
2
7
3
4
1 Gehäuse
3 Ausgangsspannungswahlschalter
5 Adapterstecker
7 Betriebs-LED
3 Bestimmungsgemäßer Gebrauch
Eine andere als in Kapitel „Beschreibung und Funktion" bzw. in den
„Sicherheitshinweisen" beschriebene Verwendung ist nicht gestattet.
Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das
Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinwei-
se kann zu schweren Unfällen, Personen- und Sachschäden führen.
4 Vorbereitung
• Vergleichen Sie die technischen Daten aller zu verwenden-
den Geräte und stellen Sie die Kompatibilität sicher.
• Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
5 Anschluss und Bedienung
VORSICHT! Verletzungsgefahr durch Stolpern und Sturz
• Verlegen Sie das Kabel sicher.
1. Stellen Sie die Ausgangsspannung gemäß Gerätetypenschild
ein.
2. Wählen Sie den passenden Adapterstecker aus.
3. Verbinden Sie den Adapterstecker in korrekter Polarität mit
dem Universal-Netzteil.
Die meisten Geräte arbeiten mit positiver Polarität, also mit dem Pluspol
am inneren Kontakt.
REV2020-04-23
V2.1 ir
Änderungen vorbehalten.
5
2 EURO-Netzstecker
4 Einstellwerkzeug
6 USB 2.0 Adapter
4. Schließen Sie das Bürogerät an das Universal-Netzteil an.
5. Stecken Sie das Universal-Netzteil in eine freie und gut
erreichbare Steckdose.
Die Betriebs-LED leuchtet, sobald eingangsseitig Spannung anliegt.
Während des Betriebs sind keine Bedienelemente zu bedienen.
6. Trennen Sie die Steckverbindungen nach Benutzung.
6 Technische Daten
Art.
Eingang
Ausgang
Ø Effizienz im Betrieb
Effizienz bei geringer Last (10%)
Leistungsaufnahme bei Nulllast
Abmaße (LxBxH)
Gewicht
Kabellänge
DC-Anschluss
Adapterstecker
Polarität
Gehäusefarbe
7
Wartung, Pflege, Lagerung und Transport
Die Produkte sind wartungsfrei.
ACHTUNG! Sachschäden
• Verwenden Sei nur ein trockenes und weiches Tuch zum
Reinigen.
• Verwenden Sie keine Reinigungsmittel und Chemikalien.
• Lagern Sie das Produkt kühl und trocken.
• Lagern Sie das Produkt bei längerem Nichtgebrauch für
Kinder unzugänglich und in trockener und staubgeschützter
Umgebung.
• Heben Sie die Originalverpackung für den Transport auf.
8 Entsorgungshinweise
8.1 Gerät
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer
Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektri-
sche und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die
Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos
zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol
auf dem Produkt, der Betriebsanleitung und/oder der Verpackung weist auf diese
Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
8.2 Verpackung
Verpackungen können kostenlos in den entsprechenden Sammelstellen
entsorgt werden - Papier in der Papiertonne, Kunststoffe im gelben Sack
und Glas im Altglas-Container.
DE4535302615620
9 EG-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay
Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen
und Richtlinien der europäischen Bestimmungen erfüllt.
