Goobay 53995 User Manual

DE Betriebsanleitung
Universal-Netzteile
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten
Gebrauch.
• Betriebsanleitung aufbewahren.
Sie muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein.
Hinweise zur Netztrennung
Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steckdosen
verwendet werden, um es im Notfall und nach Gebrauch schnell aus dieser entfernen
zu können.
• Spannungsfrei nur bei gezogenem Stecker.
• Im Notfall, nach Gebrauch und bei Gewitter Netzstecker direkt am Ste-
ckergehäuse ziehen!
• Gehäuse nicht öffnen.
• Im Betrieb NIE unbeaufsichtigt lassen!
• Installations-, Demontage-, Wartungs- und Reparaturarbeiten nur von
ausgebildetem Elektro-Fachpersonal ausführen lassen.
• Technische Daten von Produkt, Stromnetz und Peripheriegeräten verglei-
chen. Diese müssen identisch sein.
• Defekte Produkte nicht selbst reparieren, sondern an den Händler oder
Hersteller wenden.
• Produkt und Zubehör nicht modifizieren oder demontieren.
• Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung
sowie Vibrationen und mechanischen Druck vermeiden.
• Nur im Trockenen verwenden.
• Produkt nicht abdecken.
• Verletzungsgefahr durch Stolpern und Sturz
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der Sicherheits-
hinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hinweise zu
Sachschäden führen können.
2 Beschreibung und Funktion

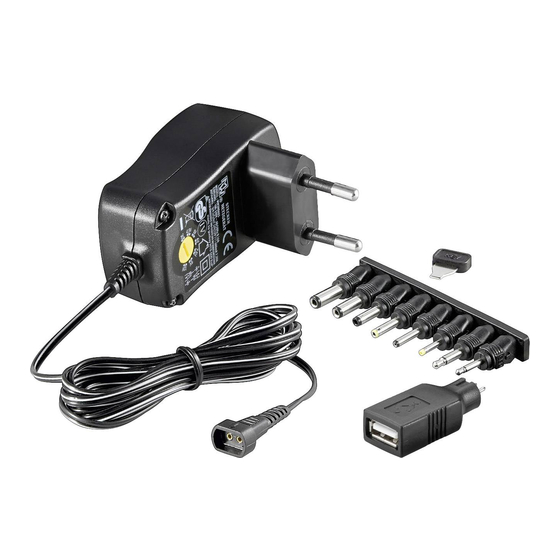

2.1 Netzteil
Dieses Netzteil ist ein universales, umweltfreundliches und stabilisiertes Schaltnetz-
teil für IT- sowie Bürogeräte. Es verfügt über wechselbare Adapterstecker für viele
gängige Geräte. Die Ausgangsspannung ist variabel.
2.2 Lieferumfang
Netzteil, Adapterstecker, Betriebsanleitung (Näheres - siehe Technische Daten)
2.3 Bedienelemente und Teile
1
3
6
Tab. 1: Bedienelemente
1 Gehäuse 2 EURO-Netzstecker
4 Einstellwerkzeug 5 Adapterstecker
7 USB 2.0-Adapter
2.4 Technische Daten
Artikelnummer 54793
Eingangsspannung
[V~ @ Hz]
Eingangsstrom-
0,085
stärke [A]
Ausgangs-
spannung [V DC]
max. Ausgangs-
0,60
stromstärke [A]
Max. Ausgangs-
3,6
leistung [W]
Stand-by Leistungs-
aufnahme [W]
Eingang
Ausgang
Maße [mm]
68,4 x 68,4 x 38,7
Kabellänge [m]
Gewicht [g] 95
DC-Adapter [mm]
Klinken-Adapter [mm]
Tab. 2: Technische Daten
REV2019-05-20
V4.0 ss
2 7
4
5
3 Ausgangsspannungswahlschalter
6 Betriebs-LED
53995 53996 53997
100-240 @ 60/50
0,16 0,25 0,35
3 / 4,5 / 5 / 6 / 7,5 / 9 / 12
1,00 1,50
7,2 12,0 18,0
<0,30
Eurostecker (Typ C, CEE 7/16)
DC-Buchse (universell, 2-Pin)
76,5 x 72,2 82,0 x 73,2
x 42,4 x 51,0
1,8
95 140 145
3,50 x 1,35,
4,00 x 1,70,
5,00 x 2,10,
5,50 x 2,10,
5,50 x 2,50,
5,50 x 1,50,
USB 2.0
2,5 / 3,5
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel Beschreibung und Funktion
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen
Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und
Schäden an Personen und Sachen führen.
4 Vorbereitung
•
•
5 Anschluss und Bedienung
•
•
1.
2.
3.
Die meisten Geräte arbeiten mit positiver Polarität, also mit dem Pluspol
am inneren Kontakt.
Fig. 1: Polarität einstellen
4.
5.
Die Betriebs-LED leuchtet, sobald eingangsseitig Spannung anliegt.
Während des Betriebs sind keine Bedienelemente zu bedienen.
6.
6 Wartung, Pflege, Lagerung und Transport
Die Produkte sind wartungsfrei.
•
•
•
•
•
7 Haftungshinweis
Druckfehler und Änderungen an Produkt, Verpackung oder Produktdoku-
mentation behalten wir uns vor.
•
53998
8 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen
0,55
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachge-
mäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.
2,25
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektri-
sche und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die
Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos
27,0
zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol
auf dem Produkt, der Betriebsanleitung und/oder der Verpackung weist auf diese
Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
9 EU-Konformitätserklärung
87,5 x 77,3
x 51,0
Mit dem CE Zeichen erklärt Goobay
GmbH, dass das Produkt die grundlegenden Anforderungen und Richtlinien
der europäischen Bestimmungen erfüllt.
175
3,50 x 1,35,
4,00 x 1,70,
5,00 x 2,10,
5,50 x 2,10,
5,50 x 2,50,
5,50 x 1,50
- 1 -
53995, 53996, 53997, 53998, 54793
Nennspannung, Netzspannung, Netzfrequenz und Polarität
von Produkt, angeschlossenem Gerät und Stromnetz
vergleichen.
Lieferumfang auf Vollständigkeit kontrollieren und Unversehrt-
heit sicherstellen.
Verletzungsgefahr durch Stolpern und Sturz
Kabel sicher verlegen.
Sachschäden durch zu hohe Ausgangsspannung
Ausgangsspannung gemäß Gerätetypenschild einstellen.
Ausgangsspannung gemäß Gerätetypenschild mittels Ein-
stellwerkzeug einstellen.
Passenden Adapterstecker auswählen.
Adapterstecker in korrekter Polarität mit dem Netzteil verbinden.
IT- oder Bürogerät an Netzteil anschließen.
Netzteil in freie und gut erreichbare Steckdose stecken.
Steckverbindungen nach Benutzung trennen.
Sachschäden
Nur ein trockenes und weiches Tuch zum Reinigen
verwenden.
Keine Reinigungsmittel und Chemikalien verwenden.
Kühl und trocken lagern.
Produkt bei längerem Nichtgebrauch für Kinder unzugänglich
und in trockener und staubgeschützter Umgebung lagern.
Originalverpackung für den Transport aufheben und
verwenden.
Beachten Sie unsere Garantiebedingungen. Diese können
Sie in aktueller Form unter den genannten Kontaktdaten
anfragen.
, eine registrierte Marke der Wentronic
®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
Goobay
®
