Goobay 54799 User Manual

DE Betriebsanleitung
9 V - 24 V Universal-Netzteil
1 Sicherheitshinweise
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise zum
korrekten Gebrauch.
• Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor Gebrauch.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes verfüg-
bar sein.
• Bewahren Sie die Betriebsanleitung auf.
Hinweise zur Netztrennung
Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steckdosen
verwendet werden, um es im Notfall und nach Gebrauch schnell aus dieser entfernen
zu können.
Spannungsfrei nur bei gezogenem Stecker.
• Ziehen Sie im Notfall, nach Gebrauch und bei Gewitter den Netzstecker direkt am
Steckergehäuse aus der Steckdose.
• Öffnen Sie niemals das Gehäuse.
• Modifizieren Sie Produkt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern muss sofort vom
Netz getrennt und gegen unbeabsichtigte Weiterbenutzung gesichert werden.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem Zustand.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe und direkte Son-
neneinstrahlung, Mikrowellen sowie Vibrationen und mechanischen Druck.
• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschädigungen, Störun-
gen und anderen nicht durch die Begleitdokumentation behebbaren Problemen, an
Händler oder Hersteller.
• Reparieren Sie defekte Produkte nicht selbst, sondern wenden Sie sich an den
Händler oder Hersteller.
Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbeabsichtigte Be-
nutzung.
Stolpergefahr
Kabel können übersehen werden.
• Verlegen Sie Kabel sicher.
• Installieren Sie das Produkt so, dass keine Personen oder Sachen z. B. durch Her-
abstürzen, Stolpern o. ä. verletzt oder beschädigt werden können.
Hitzestau
• Decken Sie das Produkt nicht ab.
• Halten Sie um das gesamte System ausreichend Freiraum, um eine gute Belüftung
aller Geräte zu gewährleisten und Beschädigungen zu vermeiden.
2 Beschreibung und Funktion
2.1 9 V - 24 V Universal-Netzteil
Dieses Produkt ein Universal-Netzteil zum Laden und Betreiben von Bürogeräten
über einen DC-Anschluss. Es verfügt über wechselbare Adapterstecker für viele
gängige Geräte. Die Ausgangsspannung ist variabel.
2.2 Lieferumfang
Netzteil, 6 Adapterstecker, 1 3,5-mm-Klinkenstecker, Betriebsanleitung

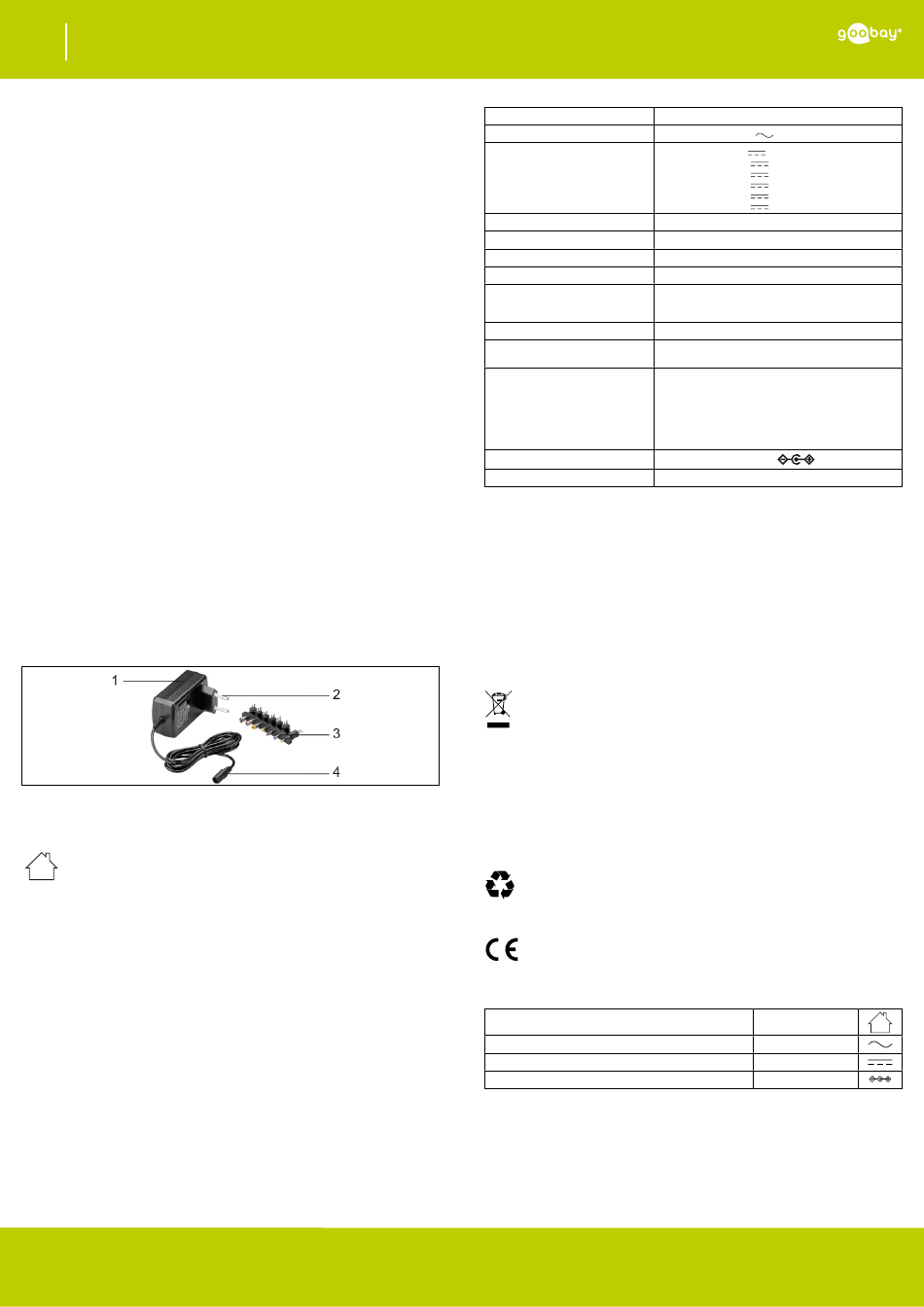

2.3 Bedienelemente und Teile
1 Gehäuse
3 Adapterstecker
3 Bestimmungsgemäßer Gebrauch
Eine andere als in Kapitel „Beschreibung und Funktion" bzw. in den
„Sicherheitshinweisen" beschriebene Verwendung ist nicht gestattet.
Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das
Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinwei-
se kann zu schweren Unfällen, Personen- und Sachschäden führen.
4 Vorbereitung
• Vergleichen Sie die technischen Daten von Produkt, Strom-
netz und Peripheriegeräten. Diese müssen identisch sein.
• Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
5 Anschluss und Bedienung
VORSICHT! Verletzungsgefahr durch Stolpern und Sturz
• Verlegen Sie das Kabel sicher.
1. Stellen Sie die Ausgangsspannung gemäß Gerätetypenschild
ein.
2. Wählen Sie den passenden Adapterstecker aus.
3. Verbinden Sie den Adapterstecker in korrekter Polarität mit
der DC-Buchse des Netzteils.
Die meisten Geräte arbeiten mit positiver Polarität, also mit dem Pluspol
am inneren Kontakt.
4. Schließen Sie das Bürogerät an die DC-Buchse des Netzteils
an.
5. Stecken Sie den Eurostecker des Netzteils in eine freie und
gut erreichbare Steckdose.
Die Betriebs-LED leuchtet, sobald eingangsseitig Spannung anliegt.
Während des Betriebs sind keine Bedienelemente zu bedienen.
6. Trennen Sie die Steckverbindungen nach Benutzung.
REV2024-10-02
V2.3 fw
Änderungen vorbehalten
2 Eurostecker
4 DC-Buchse
6 Technische Daten
Artikelnummer
Eingang
Ausgang
Ø Effizienz im Betrieb
Effizienz bei geringer Last (10%)
Leistungsaufnahme bei Nulllast
Maße (LxBxH)
Gewicht
Netzteil
Gesamt
Kabellänge
Anschlüsse
Adapterstecker
Polarität
Gehäusefarbe
7 Wartung, Pflege, Lagerung und Transport
Die Produkte sind wartungsfrei.
ACHTUNG! Sachschäden
• Verwenden Sie nur ein trockenes und weiches Tuch zum
Reinigen.
• Verwenden Sie keine Reinigungsmittel und Chemikalien.
• Lagern Sie das Produkt kühl und trocken.
• Lagern Sie das Produkt bei längerem Nichtgebrauch für
Kinder unzugänglich und in trockener und staubgeschützter
Umgebung.
• Heben Sie die Originalverpackung für den Transport auf.
8 Entsorgungshinweise
8.1 Gerät
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachge-
mäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektri-
sche und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die
Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos
zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol
auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese
Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
8.2 Verpackung
Verpackungen können kostenlos in den entsprechenden Sammelstellen
entsorgt werden - Papier in der Papiertonne, Kunststoffe im gelben Sack
und Glas im Altglas-Container. DE4535302615620
9 EG-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay
Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen
und Richtlinien der europäischen Bestimmungen erfüllt.
10 Verwendete Symbole
Nur zur Verwendung im Innenbereich
Wechselspannung
Gleichspannung
Polarität des Gleichstrom-Netzanschlusses
- 1 -
54799
54799
100-240 V , 50-60 Hz, 0,7 A
9,0 V , 1,5 A, 13,5 W
12,0 V , 1,5 A, 18,0 W
15,0 V , 1,5 A, 22,5 W
18,0 V , 1,2 A, 21,6 W
20,0 V , 1,2 A, 24,0 W
24,0 V , 1,0 A, 24,0 W
85,6 %
83,0 %
0,08 W max.
86,6 x 69,2 x 50,5 mm
148,6 g
169 g
1,65 m
Eurostecker (Typ C, CEE 7/16);
DC-Buchse (universell, 2-Pin)
3,5-mm-Klinkenstecker,
DC-Adapter 2,35 x 0,70 mm,
DC-Adapter 3,50 x 1,40 mm,
DC-Adapter 4,00 x 1,70 mm,
DC-Adapter 5,50 x 1,50 mm,
DC-Adapter 5,50 x 2,10 mm,
DC-Adapter 5,50 x 2,50 mm
positiv,
schwarz
, eine registrierte Handelsmarke der
®
IEC 60417- 5957
IEC 60417- 5032
IEC 60417- 5031
IEC 60417- 5926
Goobay
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
cs@wentronic.com
®
