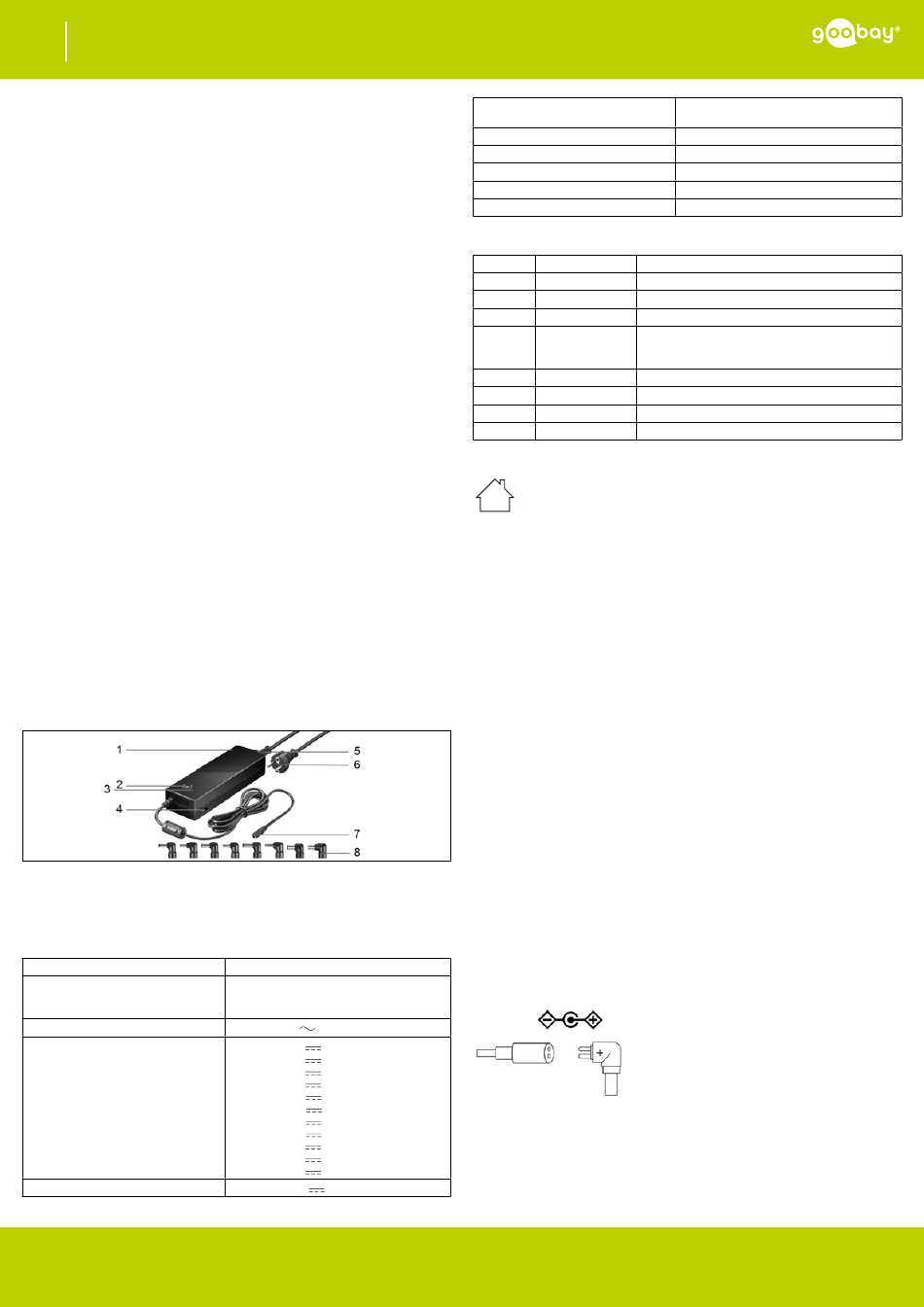

Goobay 55004 User Manual

DE Bedienungsanleitung
134,5 W Notebook-Netzteil
1 Sicherheitshinweise
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hin-
weise zum korrekten Gebrauch.
• Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor
Gebrauch.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produk-
tes verfügbar sein.
• Bewahren Sie die Betriebsanleitung auf.
Hinweise zur Netztrennung
Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steck-
dosen verwendet werden, um es im Notfall und nach Gebrauch schnell aus
dieser entfernen zu können.
Spannungsfrei nur bei gezogenem Stecker.
• Ziehen Sie im Notfall, nach Gebrauch und bei Gewitter den Netzstecker
direkt am Steckergehäuse aus der Steckdose.
• Öffnen Sie niemals das Gehäuse.
• Modifizieren Sie Produkt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern muss so-
fort vom Netz getrennt und gegen unbeabsichtigte Weiterbenutzung gesichert
werden.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem
Zustand.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe und di-
rekte Sonneneinstrahlung, Mikrowellen sowie Vibrationen und mechani-
schen Druck.
• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschädigun-
gen, Störungen und anderen nicht durch die Begleitdokumentation be-
hebbaren Problemen, an Händler oder Hersteller.
• Reparieren Sie defekte Produkte nicht selbst, sondern wenden Sie sich
an den Händler oder Hersteller.
Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbeab-
sichtigte Benutzung.
2 Beschreibung und Funktion
2.1 Produkt

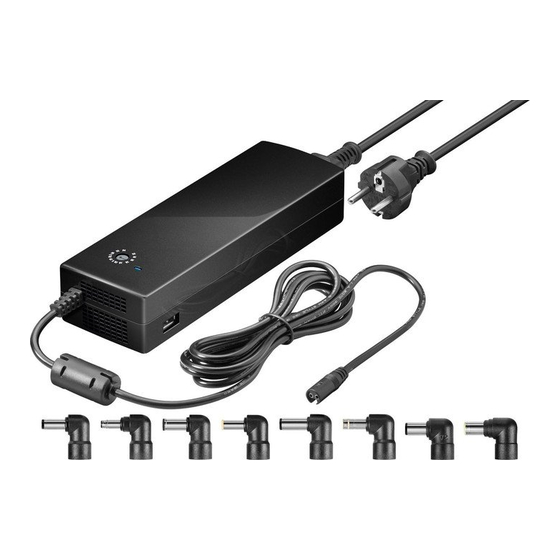

Das Produkt ist ein universales, umweltfreundliches und sicheres Schaltnetz-
teil für Notebooks, LCD-Displays, usw. Es verfügt über 8 polaritätssichere
Adapterstecker für viele gängige Modelle und einen separaten 5-V-DC-USB-
Ausgang zum Laden oder Betreiben von MP3-Playern, Digitalkameras, Han-
dys, usw. Das Netzteil wird manuell auf die passende Ausgangsspannung
eingestellt.
2.2 Lieferumfang
134,5 W Notebook-Netzteil, 8 Adapterstecker, Betriebsanleitung
2.3 Bedienelemente
1 Gehäuse
2 Betriebs-LED
3 Wahlschalter für die
Ausgangsspannung
4 USB-Buchse
2.4 Technische Daten
Artikelnummer
Anschlüsse
Eingang
DC-Ausgang
USB-Ausgang
REV2020-11-27
V3.1aw
Änderungen vorbehalten.
5 AC-Netzanschluss
6 Schutzkontaktstecker
7 DC-Buchse
8 Adapterstecker
55004
Schutzkontaktstecker (Typ F, CEE 7/7),
DC-Buchse (universell, 2-Pin)
USB-Buchse
100-240 V , 50/60 Hz, 1,7 A max.
12,0 V , 8,5 A, 102,0 W
14,0 V , 7,0 A, 98,0 W
15,0 V , 7,0 A, 105,0 W
16,0 V , 6,5 A, 104,0 W
18,0 V , 6,5 A, 117,0 W
18,5 V , 6,0 A, 111,0 W
19,0 V , 6,0 A, 114,0 W
19,5 V , 6,0 A, 117,0 W
20,0 V , 6,0 A, 120,0 W
22,0 V , 5,5 A, 121,0 W
24,0 V , 5,5 A, 132,0 W
5,0 V , 0,5 A, 2,5 W
Durchschnittliche Effizienz im
Betrieb
Effizienz bei geringer Last (10 %)
Leistungsaufnahme bei Nulllast
Maße (LxBxH)
Gewicht
Kabellängen AC/DC
2.5 Adapterstecker
Stecker Größe (mm)
D 6,30 x 3,00
E 6,50 x 1,40
G 5,00 x 1,00
P 5,50 x 2,50
T 4,75 x 1,70
X 5,50 x 1,70
N 7,90 x 0,90 (pin) IBM, Lenovo
QV2 7,40 x 0,60 (pin) HP
3 Bestimmungsgemäßer Gebrauch
Eine andere als in Kapitel „Beschreibung und Funktion" bzw. in den
"Sicherheitshinweisen" beschriebene Verwendung ist nicht gestattet.
Dieses Produkt darf nur in trockenen Innenräumen benutzt werden.
Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der
Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschä-
den führen.
4 Vorbereitung
1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und Unversehrt-
heit.
2. Vergleichen Sie die technischen Daten von Produkt, Stromnetz und Pe-
ripheriegeräten. Diese müssen identisch sein.
5 Anschluss und Bedienung
VORSICHT! Verletzungsgefahr durch Stolpern und Sturz
• Installieren Sie das Produkt so, dass keine Personen oder Sachen z. B.
durch Herabstürzen, Stolpern o. ä. verletzt oder beschädigt werden kön-
nen.
5.1 Netzteil für Notebooks nutzen
ACHTUNG! Sachschäden durch zu hohe Ausgangsleistung und
falsche Polarität
• Überlasten Sie das Produkt nicht.
• Betreiben Sie Ihre Geräte erst nach Einstellung der korrekten Ausgangs-
spannung.
• Achten Sie auf die richtige Polarität.
Eine falsche Polarität kann ihr angeschlossenes Gerät massiv bechädigen.
Angaben zur Polarität finden Sie in der Betriebsanleitung Ihres Gerätes
oder auf dem originalen Netzteil.
Sie können das Netztteil nutzen, um ein Notebook zu betreiben oder den in-
ternen Notebookakku zu laden.
1. Bestimmen Sie die benötigte Ausgangsspannung für ihr Notebook.
Diese steht entweder auf Ihrem Notebook, in dessen Betriebsanleitung
oder auf dem originalen Netzteil.
2. Drehen Sie den Wahlschalter für die Ausgangsspannung (3) so, dass
die Pfeilspitze auf die benötigte Ausgangsspannnung zeigt.
3. Verbinden Sie den zu Ihrem Notebook passenden Adapterstecker (8)
mit der DC-Buchse (7) des Netzteils. Achten Sie auf richtige Polarität
und Passform des Steckers.
4. Verbinden Sie das Netzteil über den AC-Netzanschluss (5) mit dem
AC-Kabel.
5. Verbinden Sie den Adapterstecker mit Ihrem Notebook.
6. Stecken Sie den Schutzkontaktstecker (6) in eine freie und gut zugäng-
liche Steckdose.
Die Betriebs-LED leuchtet während das Netzteil an eine Stromversorgung
angeschlossen ist.
7. Schalten Sie Ihr Notebook ein.
8. Trennen Sie alle Steckverbindungen nach Gebrauch.
- 1 -
87,1 %
85,5 %
0,24 W
199,3 x 67,2 x 43,6 mm
857 g (ohne Stecker und AC-Kabel)
1,2 / 1,5 m
Unterstützte Modelle
Toshiba
Fujitsu, Panasonic, Sony, Samsung
Samsung
Fujitsu, Acer, Asus, Compaq, Gateway, HP,
IBM, Panasonic, Samsung, Sharp, Toshiba,
Hitachi
HP Pavilion series
Acer
Am häufigsten wird positive Polatität
verwendet.
by Wentronic GmbH | Pillmanstraße 12
38112 Braunschweig | Germany
55004
Goobay®
