Goobay 54781 User Manual

DE Betriebsanleitung
12 V Netzteil
1 Sicherheitshinweise
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hin-
weise zum korrekten Gebrauch.
• Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor Gebrauch.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produk-
tes verfügbar sein.
• Bewahren Sie die Betriebsanleitung auf.
Spannungsfrei nur bei gezogenem Stecker.
• Ziehen Sie im Notfall, nach Gebrauch und bei Gewitter den Netzstecker
direkt am Steckergehäuse aus der Steckdose.
• Öffnen Sie niemals das Gehäuse.
• Modifizieren Sie Produkt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern muss
gegen unbeabsichtigte Weiterbenutzung gesichert werden.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem
Zustand.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe und di-
rekte Sonneneinstrahlung, Mikrowellen sowie Vibrationen und mechani-
schen Druck.
• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschädigun-
gen, Störungen und anderen nicht durch die Begleitdokumentation be-
hebbaren Problemen, an Händler oder Hersteller.
• Vergleichen Sie technische Daten von Produkt, Stromnetz und Periphe-
riegeräten. Diese müssen identisch sein.
• Nur im Trockenen verwenden.
• Fassen Sie den Netzstecker niemals mit feuchten Händen an.
• Nicht abgedeckt betreiben.
• Nicht in explosionsgefährdeter Umgebung betreiben.
Verletzungsgefahr durch Stolpern und Sturz.
• Achten Sie darauf, dass das Anschlusskabel so verlegt wird, dass es
niemanden behindert und nicht beschädigt wird.
Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbeab-
sichtigte Benutzung.
2 Beschreibung und Funktion
2.1 Produkt

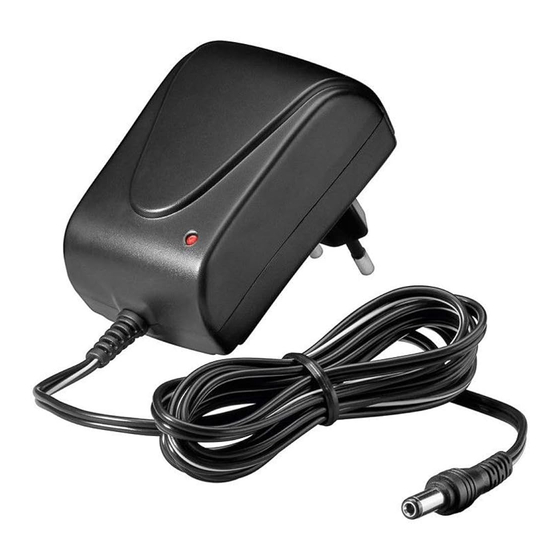

Dieses Produkt ist ein stabilisiertes Stecker-Netzteil zum Laden und Betreiben
von Bürogeräten über einen DC-Anschluss.
2.2 Lieferumfang
12 V Netzteil, Betriebsanleitung
2.3 Bedienelemente
1 Gehäuse
2 Betriebs-LED
2.4 Technische Daten
Artikelnummer
Bemessungsspannung
/ -strom
Ausgangsspannung
Durchschnittliche
Effizienz im Betrieb
Effizienz bei geringer
Last (10 %)
Leistungsaufnahme bei
Nulllast
Anschlüsse
Polarität
Gehäusefarbe
Abmaße (LxBxH)
Gewicht
Kabellänge
Schutzklasse
Schutzart
REV2021-11-24
V2.0cl
Änderungen und Irrtümer vorbehalten.
3 Euro-Stecker
4 DC-Stecker
54781
100-240 V , 50/60 Hz, 0,35 A
12,0 V , 1,5 A, 18,0 W
86,2 %
78,4 %
0,09 W
Euro-Stecker (Typ C, CEE 7/16);
DC-Stecker (5,5 x 2,5 mm)
positiv,
schwarz
82 x 52 x 36 mm
133 g
1,8 m
II
IP20
3 Bestimmungsgemäßer Gebrauch
Eine andere als in Kapitel „Beschreibung und Funktion" bzw. in den
"Sicherheitshinweisen" beschriebene Verwendung ist nicht gestattet.
Dieses Produkt darf nur in trockenen Innenräumen benutzt werden.
Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der
Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschä-
den führen.
IP20: Dieses Produkt ist gegen mittelgroße Fremdkörper, aber nicht gegen
Wassereintritt geschützt.
4 Vorbereitung
1. Vergleichen Sie die technischen Daten von Produkt, Stromnetz und Pe-
ripheriegeräten.
Diese müssen identisch sein.
2. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und Unversehrt-
heit.
5 Anschluss und Bedienung
VORSICHT! Verletzungsgefahr durch Stolpern und Sturz
• Verlegen Sie das Kabel sicher.
1. Schließen Sie das Bürogerät an das Netzteil an.
2. Stecken Sie das Netzteil in eine freie und gut erreichbare Steckdose.
Die Betriebs-LED (2) leuchtet, sobald eingangsseitig Spannung anliegt.
Während des Betriebs sind keine Bedienelemente zu bedienen.
3. Trennen Sie die Steckverbindungen nach Benutzung.
6 Wartung, Pflege, Lagerung und Transport
Das Produkt ist wartungsfrei.
ACHTUNG! Sachschäden
• Ziehen Sie vor jeder Reinigung den Netzstecker aus der Steckdose.
• Verwenden Sie zum Reinigen nur ein trockenes und weiches Tuch.
• Verwenden Sie keine Reinigungsmittel und Chemikalien.
• Lagern Sie das Produkt bei längerem Nichtgebrauch für Kinder unzu-
gänglich und in trockener und staubgeschützter Umgebung.
• Lagern Sie das Produkt kühl und trocken.
• Heben Sie die Originalverpackung für den Transport auf.
7 Entsorgungshinweise
7.1 Produkt
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei
unsachgemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädi-
gen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elek-
trische und elektronische Geräte am Ende ihrer Lebensdauer an den Herstel-
ler, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen
kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landes-
recht. Das Symbol auf dem Produkt, der Betriebsanleitung und/oder der Ver-
packung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung,
Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Bei-
trag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
7.2 Verpackung
Verpackungen können kostenlos in den entsprechenden Sammelstel-
len entsorgt werden - Papier in der Papiertonne, Kunststoffe im gelben
Sack und Glas im Altglas-Container.
DE4535302615620
8 EU-Konformitätserklärung
Mit dem CE-Zeichen erklärt Goobay®, eine registrierte Marke der
Wentronic GmbH, dass das Produkt die grundlegenden Anforderun-
gen und Richtlinien der europäischen Bestimmungen erfüllt.
9 Verwendete Symbole
Nur zur Verwendung im Innenbereich
Wechselspannung
Gleichspannung
Recycling
Polarität des Gleichstrom-Netzanschlusses
Schutzklasse II
- 1 -
IEC 60417- 5957
IEC 60417- 5032
IEC 60417- 5031
ISO 7001 - PI PF
066
IEC 60417- 5926
IEC 60417- 5172
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
54781
Goobay®
