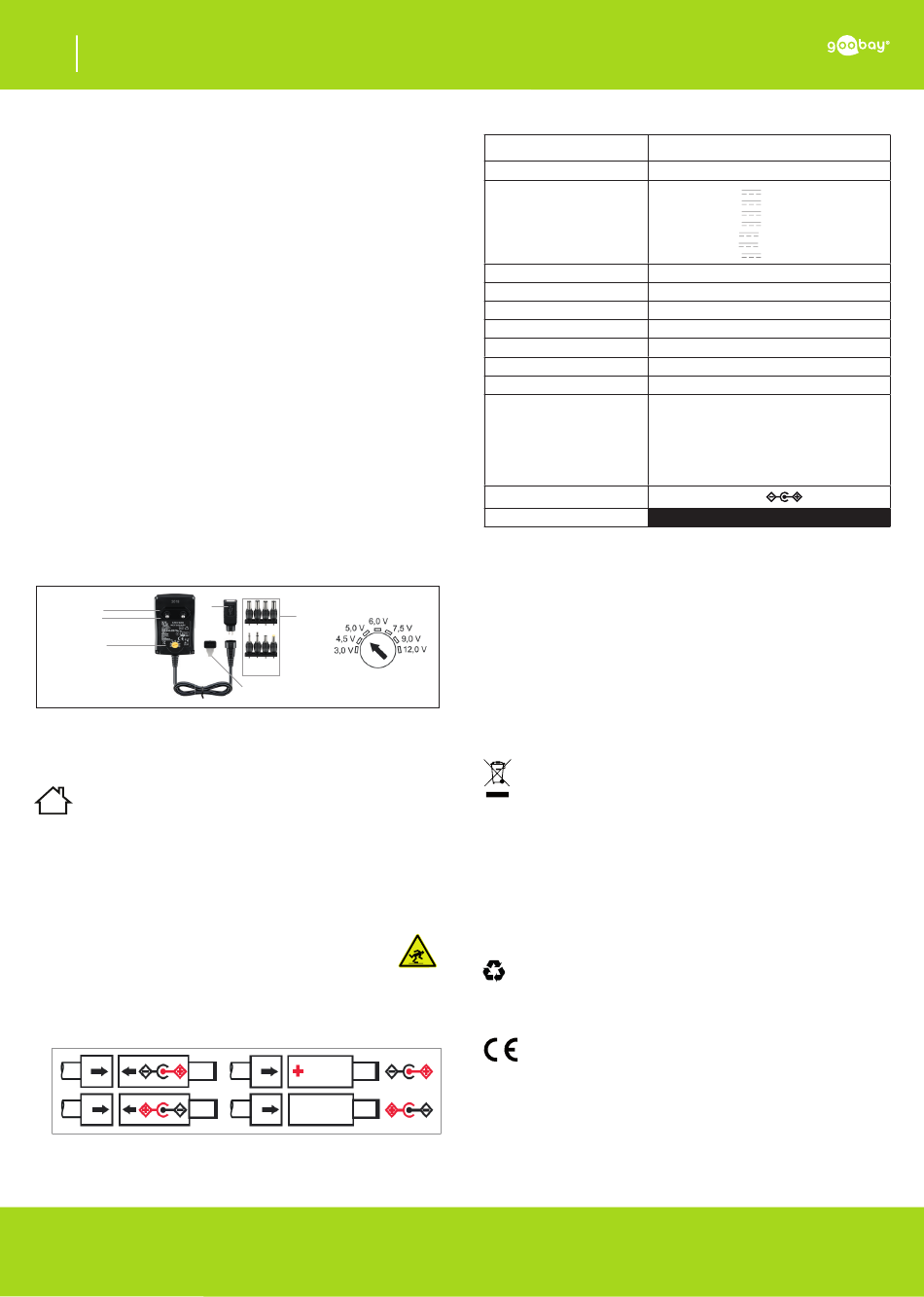

Goobay 53997 User Manual

DE
Betriebsanleitung
Universal-Netzteil
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten
Gebrauch.
• Betriebsanleitung aufbewahren.
Sie muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein.
Hinweise zur Netztrennung
Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steckdosen
verwendet werden, um es im Notfall und nach Gebrauch schnell aus dieser entfer-
nen zu können.
• Spannungsfrei nur bei gezogenem Stecker.
• Im Notfall, nach Gebrauch und bei Gewitter Netzstecker direkt am Ste-
ckergehäuse ziehen!
• Gehäuse nicht öff nen.
Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbeab-
sichtigte Benutzung.
• Im Betrieb NIE unbeaufsichtigt lassen!
• Installations-, Demontage-, Wartungs- und Reparaturarbeiten nur von
ausgebildetem Elektro-Fachpersonal ausführen lassen.
• Technische Daten von Produkt, Stromnetz und Peripheriegeräten verglei-
chen. Diese müssen identisch sein.
• Defekte Produkte nicht selbst reparieren, sondern an den Händler oder
Hersteller wenden.
• Produkt und Zubehör nicht modifi zieren oder demontieren.
• Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung
sowie Vibrationen und mechanischen Druck vermeiden.
• Nur im Trockenen verwenden.
• Produkt nicht abdecken.
• Verletzungsgefahr durch Stolpern und Sturz
2 Beschreibung und Funktion

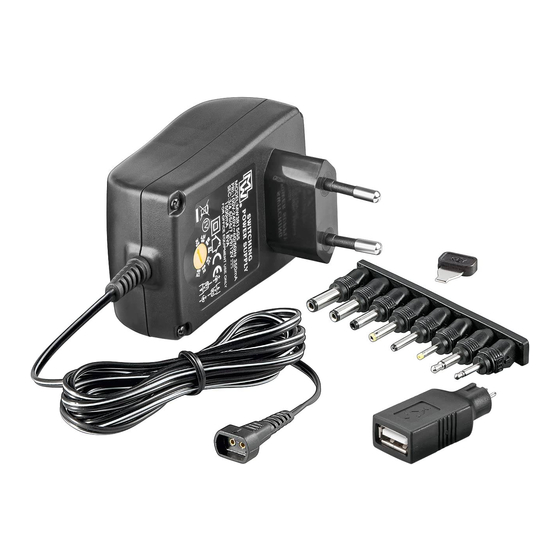

2.1 Netzteil
Dieses Produkte ist ein stabilisiertes Stecker-Netzteile zum Laden und Betreiben
von Bürogeräten über DC-Anschluss. Es verfügt über wechselbare Adapterstecker
für viele gängige Geräte. Die Ausgangsspannung ist variabel.
2.2 Lieferumfang
Netzteil, 6 DC-Adapter, 2 Klinkenstecker, USB 2.0 Adapter, Einstellwerkzeug,
Betriebsanleitung
2.3 Bedienelemente und Teile
4
1
2
6
Fig. 1: Abbildung
1 Gehäuse
3 Adapter
5 Einstellwerkzeug
3 Bestimmungsgemäßer Gebrauch
Eine andere als in Kapitel „Beschreibung und Funktion" bzw. in den
„Sicherheitshinweisen" beschriebene Verwendung ist nicht gestattet.
Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das
Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinwei-
se kann zu schweren Unfällen, Personen- und Sachschäden führen.
4 Vorbereitung
• Vergleichen Sie die technischen Daten aller zu verwenden-
den Geräte und stellen Sie die Kompatibilität sicher.
• Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
5 Anschluss und Bedienung
VORSICHT! Verletzungsgefahr durch Stolpern und Sturz
• Kabel sicher verlegen.
1. Stellen Sie die Ausgangsspannung gemäß Gerätetypenschild
ein.
2. Wählen Sie den passenden Adapterstecker aus.
3. Verbinden Sie den Adapterstecker in korrekter Polarität mit
dem Netzteil.
Die meisten Geräte arbeiten mit positiver Polarität, also mit dem Pluspol
am inneren Kontakt.
4. Schließen Sie das Bürogerät an Netzteil an.
5. Stecken Sie das Netzteil in eine freie und gut erreichbare
Steckdose.
Die Betriebs-LED leuchtet, sobald eingangsseitig Spannung anliegt.
Während des Betriebs sind keine Bedienelemente zu bedienen.
6. Trennen Sie die Steckverbindungen nach Benutzung.
REV2020-04-03
V2.1 ir
Änderungen vorbehalten
3
5
2 EURO-Netzstecker
4 USB 2.0 Adapter
6 Ausgangsspannungswahlschalter
6 Technische Daten
Art.
Eingang
Ausgang
Ø Effi zienz im Betrieb
Effi zienz bei geringer Last (10%)
Leistungsaufnahme bei Nulllast
Abmaße (LxBxH)
Gewicht
Kabellänge
DC-Anschluss
Adapterstecker
Polarität
Gehäusefarbe
Tab. 1: Technische Daten
7 Wartung, Pfl ege, Lagerung und Transport
Die Produkte sind wartungsfrei.
ACHTUNG! Sachschäden
• Verwenden SIe nur ein trockenes und weiches Tuch zum
Reinigen.
• Verwenden Sie keine Reinigungsmittel und Chemikalien.
• Kühl und trocken lagern.
• Lagern Sie das Produkt bei längerem Nichtgebrauch für
Kinder unzugänglich und in trockener und staubgeschützter
Umgebung.
• Heben Sie die Originalverpackung für den Transport auf.
8 Entsorgungshinweise
8.1 Gerät
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer
Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpfl ichtet, elektrische
und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Ver-
kaufsstelle oder an dafür eingerichtete, öff entliche Sammelstellen kostenlos zurück-
zugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem
Produkt, der Betriebsanleitung und/oder der Verpackung weist auf diese Bestimmun-
gen hin. Mit dieser Art der Stoff trennung, Verwertung und Entsorgung von Altgeräten
leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. elt.
WEEE Nr.: 82898622
8.2 Verpackung
Verpackungen können kostenlos in den entsprechenden Sammelstellen
entsorgt werden - Papier in der Papiertonne, Kunststoff e im gelben Sack
und Glas im Altglas-Container.
DE4535302615620
9 EG-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay
Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen
und Richtlinien der europäischen Bestimmungen erfüllt.
- 1 -
53997
100-240 V~, 50/60 Hz, 0,35 A
3,0 V , 1,5 A, 4,5 W
4,5 V , 1,5 A, 6,8 W
5,0 V , 1,5 A, 7,5 W
6,0 V , 1,5 A, 9,0 W
7,5 V , 1,5 A, 11,3 W
9,0 V , 1,5 A, 13,5 W
12,0 V , 1,5 A, 18,0 W
73,6 %
74,3 %
0,04 W
48,6 x 81 x 72,6 mm
139 g
1,8 m
Eurostecker (Typ C, CEE 7/16); DC-Buchse (universell, 2-Pin)
2,5 mm Klinke,
3,5 mm Klinke,
DC-Adapter 3.50 x 1.35 mm
DC-Adapter 4.00 x 1.70 mm
DC-Adapter 5.00 x 2.10 mm
DC-Adapter 5.50 x 2,10 mm
DC-Adapter 5.50 x 2,50 mm
DC-Adapter 5.50 x 1.50 mm
USB 2.0
positiv,
