Goobay 54805 User Manual

DE Betriebsanleitung
Schaltnetzteil
1 Sicherheitshinweise
• Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor
Gebrauch.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise
zum korrekten Gebrauch.
• Bewahren Sie die Betriebsanleitung auf.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes
verfügbar sein.
Hinweise zur Netztrennung
Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steckdosen
verwendet werden, um es im Notfall und nach Gebrauch schnell aus dieser entfer-
nen zu können.
Spannungsfrei nur bei gezogenem Stecker.
• Ziehen Sie den Netzstecker im Notfall, nach Gebrauch und bei Gewitter
direkt am Steckergehäuse!
• Öffnen Sie niemals das Gehäuse.
• Lassen Sie Installations-, Demontage-, Wartungs- und Reparaturarbeiten
nur von ausgebildetem Elektro-Fachpersonal ausführen.
• Vergleichen Sie die technischen Daten von Produkt, Stromnetz und
Peripheriegeräten. Diese müssen identisch sein.
Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbeab-
sichtigte Benutzung.
• Reparieren Sie defekte Produkte nicht selbst, sondern wenden Sie sich
an den Händler oder Hersteller.
• Modifizieren oder demontieren Sie Produkt und Zubehör nicht.
• Vermeiden Sie Belastungen, wie Hitze und Kälte, Nässe und direkte
Sonneneinstrahlung sowie Vibrationen und mechanischen Druck.
• Decken Sie das Produkt nicht ab.
Verletzungsgefahr durch Stolpern und Sturz.
• Achten Sie darauf, dass das Anschlusskabel so verlegt wird, dass es
niemanden behindert und nicht beschädigt wird.
2 Beschreibung und Funktion
2.1 Schaltnetzteil
Diese Produkte sind stabilisierte Stecker- oder Tisch-Netzteile zum Laden und
Betreiben von IT- und Bürogeräten über DC-Anschluss. Sie wandeln Netzspannung
in Kleinspannung um und bieten Kurzschluss-, Überlast- und Überstromschutz.
2.2 Lieferumfang
Schaltnetzteil, Betriebsanleitung
2.3 Bedienelemente und Teile
Keine; die Betriebs-LED leuchtet, wenn Spannung eingangsseitig anliegt.

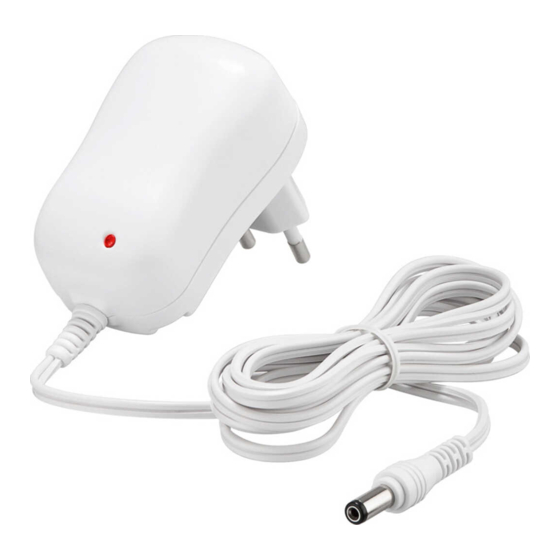

2.4 Abbildung
3 Bestimmungsgemäßer Gebrauch
Eine andere als in Kapitel „Beschreibung und Funktion" bzw. in den
„Sicherheitshinweisen" beschriebene Verwendung ist nicht gestattet.
Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das
Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicher-
heitshinweise kann zu schweren Unfällen, Personen- und Sachschäden führen.
4 Vorbereitung
• Vergleichen Sie Nennspannung, Netzspannung und Frequenz
von Produkt und Stromnetz.
• Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
5 Anschluss und Bedienung
VORSICHT! Verletzungsgefahr durch Stolpern und Sturz
• Verlegen Sie das Kabel sicher.
1. Schließen Sie Ihre Bürogeräte über den DC-Stecker des
Schaltnetzteils an.
2. Stecken Sie das Schaltnetzteil in eine freie und gut
erreichbare Steckdose.
3. Trennen Sie die Steckverbindungen nach der Benutzung.
REV2020-09-17
V2.1 aw
Änderungen vorbehalten.
6 Technische Daten
Artikelnummer
Eingang
Ausgang
Ø Effizienz im Betrieb
Effizienz bei geringer Last (10%)
Leistungsaufnahme bei Nulllast
Maße (LxBxH)
Gewicht
DC-Stecker
Polarität
Gehäusefarbe
7 Wartung, Pflege, Lagerung und Transport
Die Produkte sind wartungsfrei.
ACHTUNG! Sachschäden
• Verwenden Sie nur ein trockenes und weiches Tuch zum
Reinigen.
• Verwenden Sie keine Reinigungsmittel und Chemikalien.
• Lagern Sie das Produkt kühl und trocken.
• Lagern Sie das Produkt bei längerem Nichtgebrauch für
Kinder unzugänglich und in trockener und staubgeschützter
Umgebung.
• Heben Sie die Originalverpackung für den Transport auf.
8 Entsorgungshinweise
8.1 Produkt
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachge-
mäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektri-
sche und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die
Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos
zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol
auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese
Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
8.2 Verpackung
Verpackungen können kostenlos in den entsprechenden Sammelstellen
entsorgt werden - Papier in der Papiertonne, Kunststoffe im gelben Sack
und Glas im Altglas-Container.
DE4535302615620
9 EG-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay
Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen
und Richtlinien der europäischen Bestimmungen erfüllt.
10 Verwendete Symbole
Wechselspannung
Gleichspannung
Nur zur Verwendung im Innenbereich
Recycling
Polarität des Gleichstrom-Netzanschlusses
- 1 -
54805, 67954
54805 67954
100-240 V , 100-240 V
50/60 Hz, 155 mA 50/60 Hz, 250 mA
12,0 V
5,0 V , 1,0 A, 5,0 W
12,0 W
76,16 % 83,75 %
71,12 % 81,98 %
0,06 W 0,06 W
68,4 x 38,7 x 76,9 x 43,8 x
68,4 mm 72,7 mm
85 g 110 g
5,5 x 2,1 mm
positiv
schwarz weiß
, eine registrierte Handelsmarke der
®
IEC 60417- 5032
IEC 60417- 5031
IEC 60417- 5957
ISO 7001 - PI PF 066
IEC 60417- 5926
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
,
, 1,0 A,
Goobay
®
