Important
1362 1094ASB
OWNER'S MANUAL

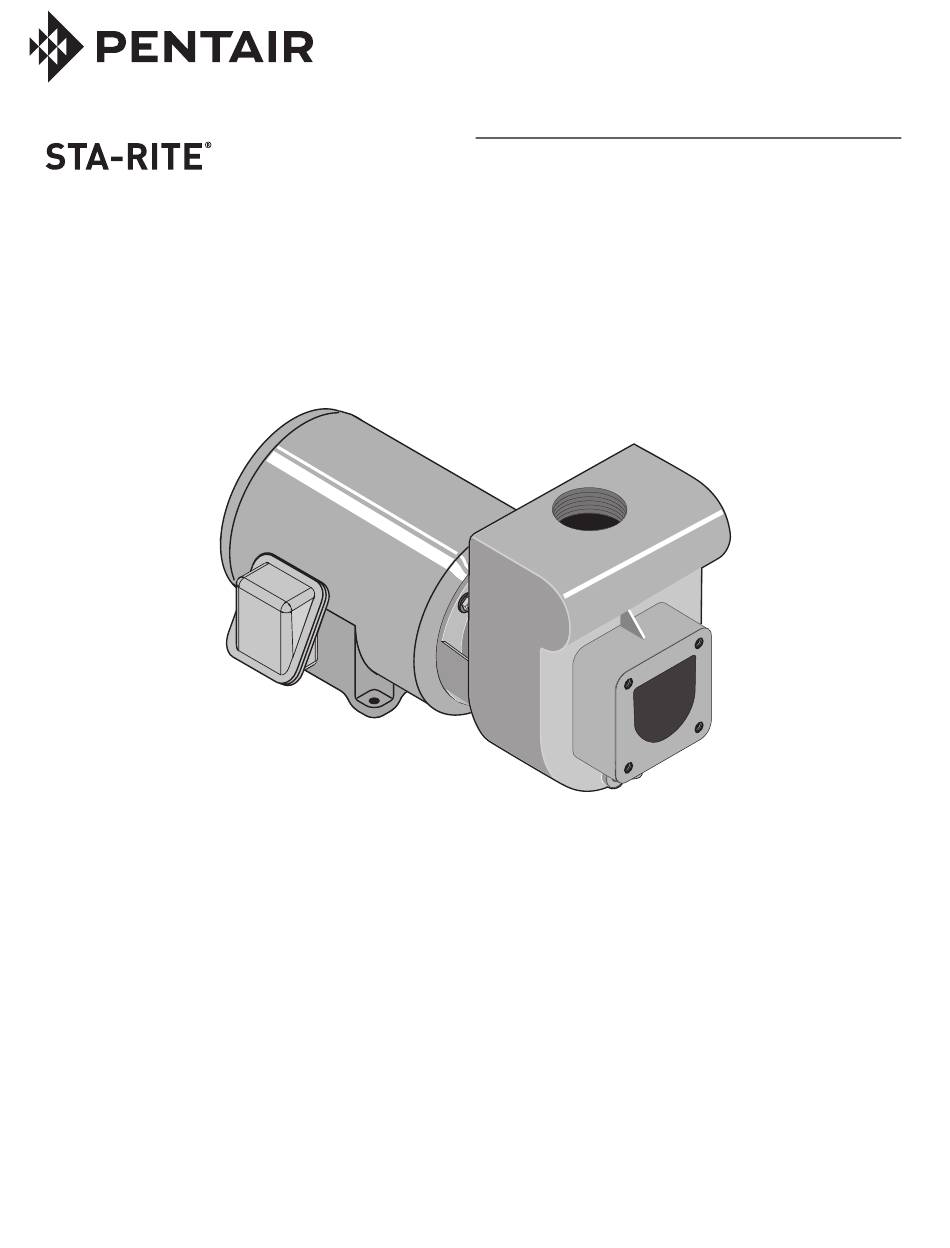

"D" Series Self Priming
Centrifugal Pump
SX961 (Rev. 02/04/13)
Advertisement
Table of Contents
Related Manuals for Pentair STA-RITE D Series
Summary of Contents for Pentair STA-RITE D Series
- Page 1 SAmnAn foR TRAdE And mAinTEnAncE P.o. BoX 4784, TARig Bin ZiAd STREET RiyAdh 11412, Kingdom of SAudi ARABiA Ph: 447-7777 fAX: 447-5555 293 WRighT STREET, dELAVAn, Wi 53115 WWW.STA-RiTE.com Ph: 262-728-5551 SX961 (Rev. 02/04/13) © 2013 Pentair, Ltd. All Rights Reserved.
-
Page 2: Important Safety Instructions
Safety Important Safety Instructions Risk of fire or explosion. To avoid risk of fire and explosion, Pump Water Only with this pump. Do SAVE THESE INSTRUCTIONS - This manual contains not pump salt water, flammable liquids or chemicals. Do important instructions that should be followed during not use the pump near gas pilot lights or where chemical installation, operation, and maintenance of the product. -
Page 3: Limited Warranty
Warranty Limited Warranty STA-RITE warrants to the original consumer purchaser (“Purchaser” or “You”) of the products listed below, that they will be free ® from defects in material and workmanship for the Warranty Period shown below. Product Warranty Period whichever occurs first: Water Systems Products — jet pumps, small centrifugal pumps, 12 months from date of original installation, submersible pumps and related accessories or 18 months from date of manufacture Pro-Source... -
Page 4: Specifications • Installation
Specifications • Installation Table I – Specifications Maximum Maximum Minimum Maximum Maximum Maximum Flow, Maximum Flow, Model Working Working Head, Meters Head, Meters Head, Feet GPM@Ft. Head LPM@M Head Pressure, PSI Pressure, BAR DMG3-... 110@20 416@6 DMH3-...SA2 200@10 757@3 DMJ3-...SA2 262@10 992@3 DHJ3-...SA2... -
Page 5: Installation
Installation Piping - General Electrical Connection Risk of electric shock. Can shock, burn or Support both suction and discharge piping independently kill. All wiring should be done by a qualified electrician. at a point near the pump to avoid putting a strain on the pump housing. -
Page 6: Priming The Pump
Operation • Maintenance Maintenance Priming The Pump A pump is primed when all air in the suction line and Little or no maintenance to pump is required other than pump volute has been evacuated and replaced with possible replacement of shaft seal after a reasonable water. A self priming pump only needs to be manually period of operation (see Troubleshooting). -
Page 7: Maintenance
Maintenance 5. Remove impeller screw and washer from end of shaft Installing New Seal and slide impeller off of shaft. 1. NOTICE Seal faces are highly polished and lapped. 6. Unbolt adapter/seal plate from motor. Handle with care. Any mar, nick or scratch on seal face will cause it to leak. BE SURE to install with 7. Use two screwdrivers (Figure 4) or bearing puller polished faces toward each other. to carefully separate motor from adapter/seal plate, bringing rotating half of seal (Ref. 10) off with 2. -
Page 8: Maintenance & Troubleshooting
Maintenance • Troubleshooting 10. Apply liquid soap to inside diameter and outside 14. Re-install motor, adapter and impeller assembly on face of rubber drive ring on rotating half of seal. volute, using new gasket (Ref. 7). 11. Slide seal assembly onto shaft sleeve (sealing face 15. Re-install motor hold-down bolts. first) far enough so that seal spring is located on 16. -
Page 9: Repair Parts
Repair Parts 1362 1094 DMH3-...SA DMJ3-...SA DHJ3-...SA Ref. Part Description Qty. DMG3-... DMH3-...SA2 DMJ3-...SA2 DHJ3-...SA2 Motor - 60 Cycle - 220/460V, Three Phase AP100GL C218-179M C218-182M Motor - 60 Cycle - 220/380V, Three Phase – C218-220M C218-200M O-Ring U9-265 Sleeve – C23-58 Key - Square U65-42A Water Slinger 17351-0009 C69-16 C69-15 Capscrew - 3/8 - 16 x 7/8” Lg. U30-73ZP – Adapter C2-66 •... - Page 10 Repair Parts 1238 0894 Ref. Part Description Qty. Part Number Valve Plate C61-5SS Gasket - Flange C20-15 Valve Washer C43-15SS Machine Screw 1/4-20 x 1/2” U30-50SS Pipe Plug - 1/4” NPT Sq. Hd. U78-57SSS Suction Flange 2” NPT C3-22A Suction Flange 2-1/2” NPT C3-74 Suction Flange 3” NPT C3-74B • Nut, 1/4-20, Hex BC120-15 Suction Flange Assembly- Complete 1-1/2” NPT C203-22 Suction Flange Assembly- Complete 2” NPT C203-22A...
- Page 11 إصالح األجزا ء 1238 0894 رقم الجزء الكمية وصف الجزء المرجع C61-5SS لوح الصمام C20-15 حشية الشفة C43-15SS حلقة الصمام U30-50SS برغي الماكينة 02-4/1 / 2/1 بوصة U78-57SSS رأس رباعيNPT سدادة األنبوب - 4/1 بوصة C322-A NPT شفة السحب 2 بوصة C3-74 NPT شفة...
- Page 12 إصالح األجزا ء 1362 1094 DHJ3-...SA DMJ3-...SA DMH3-...SA DMG3-... الكمية وصف الجزء المرجع DHJ3-...SA2 DMJ3-...SA2 DMH3-...SA2 C218-182M C218-179M AP100GL الموتور - 06 دورة - 064/022 فولت، ثالثي األطوار C218-200M C218-220M – الموتور - 06 دورة - 083/022 فولت، ثالثي األطوار U9-265 حلقة...
- Page 13 الصيانة • استكشاف األعطال وإصالحه ا 01. ضع صابو ن ً ا سائ ال ً على القطر الداخلي والسطح الخارجي للحلقة المطاطية ،41. أعد تركيب الموتور، والمحول ومجموعة ال د ُ ف ّ اعة على الغالف الحلزوني .)7 باستخدام حشية جديدة (المرجع .على...
- Page 14 الصيان ة 5. أزل برغي ال د ُ ف ّ اعة والحلقة من طرف العمود وحرك ال د ُ ف ّ اعة بعي د ً ا عن تركيب مانع التسرب القديم .العمود .1. مالحظة أسطح مانع التسرب شديدة الصقل والتجليخ. تعامل معها بحذر .6.
- Page 15 التشغيل • الصيان ة الصيانة تحضير المضخة يكتمل تحضير المضخة عند تفريغ كل الهواء في خط االمتصاص والغالف قد ال تحتاج المضخة إلى أي صيانة أو تحتاج إلى صيانة بسيطة بخالف الحلزوني للمضخة واستبداله بالمياه. وال تحتاج المضخة ذاتية التحضير سوى االستبدال الممكن لمانع التسرب من العمود بعد فترة معقولة من التشغيل (راجع تحضيرها...
- Page 16 التركي ب توصيل األنابيب - عام التوصيل الكهربائي خطر صدمة كهربائية. إمكانية حدوث صدمة أو حرق أو ادعم ك ال ً من أنابيب االمتصاص والتفريغ بشكل منفصل عند نقطة بالقرب من .الوفاة. ينبغي إجراء جميع التوصيالت السلكية على يد فني كهرباء مؤهل المضخة...
- Page 17 المواصفات • التركي ب الجدول 1 – المواصفات ،الحد األقصى للتدفق ،الحد األقصى للتدفق الطقاة الحد األقصى لضغط لتر في الدقيقة عند جالون في الدقيقة الحد األقصى لضغط الحد األقصى الحد األقصى الحد األدنى الكهربية القوة العمل، بالرطل في الطراز قياس االرتفاع عند قياس االرتفاع العمل، بالبار لالرتفاع، بالقدم...
- Page 18 الضما ن الضمان المحدود . للمشتري المستهلك األصلي ("المشتري" أو "أنت") للمنتجات المدرجة أدناه خلوها من العيوب في المواد والصنعة لمدة الضمان الموضحة أدناهSTA-RITE تضمن مدة الضمان المنتج : ً أيهما يأتي أو ال منتجات أنظمة المياه — المضخات النافورية ومضخات الضغط المركزي الصغيرة والمضخات القابلة ،21 شه...
- Page 19 السالم ة إرشادات هامة للسالمة خطر حريق أو انفجار. لتجنب خطر نشوب حريق أو حدوث انفجار، قم بسحب المياه باستخدام هذه المضخة فقط. ال تسحب المياه احتفظ بهذه اإلرشادات - يحتوي هذا الدليل على إرشادات هامة يتعين اتباعها المالحة أو السوائل القابلة لالشتعال أو الكيماويات. ال تستخدم المضخة بالقرب .
- Page 20 . ً سج ِّ ل بيانات لوحة البيانات من المضخة على لوحة البيانات الفارغة داخل هذا الدليل للرجوع إليها مستقب ال 293 WRighT STREET, dELAVAn, Wi 53115 :الهاتف 262-728-5551 :الفاكس 262-728-4461 :موقع الويب sta-rite.com SX961 (Rev. 01/30/13) © 2013 Pentair, Ltd. All Rights Reserved...
