SECTION 6—CONSIGNES D'UTILISATION
6. Fixez le raccord de l humidificateur sur l humidificateur
en tournant la vis à oreilles de l humidificateur dans le
sens des aiguilles d une montre jusqu à ce qu il soit bien
fixé. Voir Détail A dans FIGURE 6.3.
7. Placer l humidificateur sur le compartiment
humidificateur du concentrateur. Voir Détail B dans
FIGURE 6.3.
8. Fixer le tube à oxygène à l humidificateur ou sur l embout
de sortie de l oxygène sur le concentrateur. Voir Détail B
dans FIGURE 6.3.
9. Fixer la canule / le tube d'alimentation du patient à la sortie
de l humidificateur. Voir Détail B dans FIGURE 6.3.
10. Après montage, s'assurer que l'oxygène passe bien par la
canule.

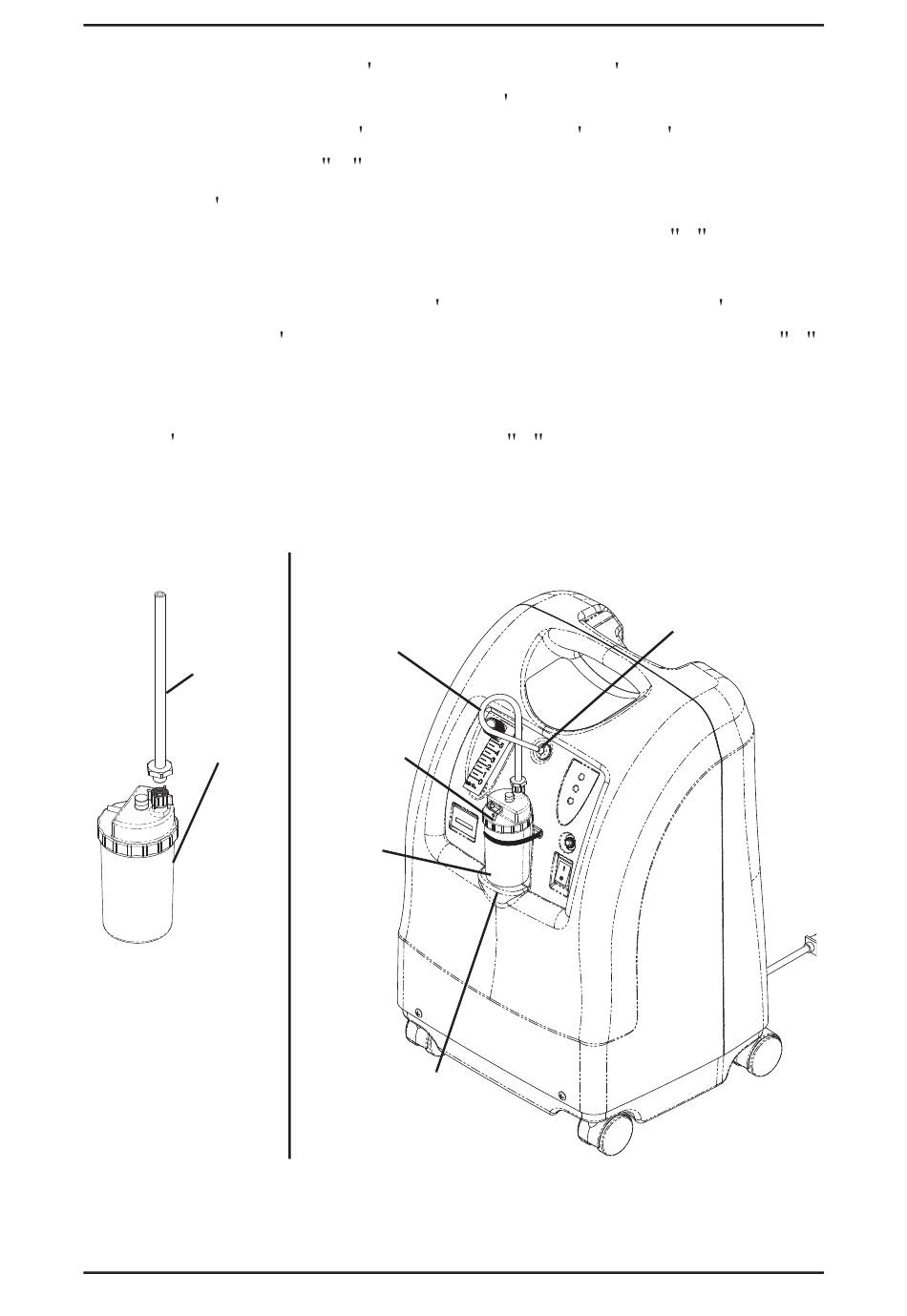

DETAIL "A"
Raccord de
l'humidifi-
cateur
Humidifi-
cateur
FIGURE 6.3
™
Perfecto Série
2
DETAIL "B"
Tube à
oxygène
Ouverture
de l'humidifi-
cateur
Humidifi-
cateur
Compartiment de
l'humidificateur
Compartiment de l'humidificateur
52
Connecteur de
sortie
d'oxygène
