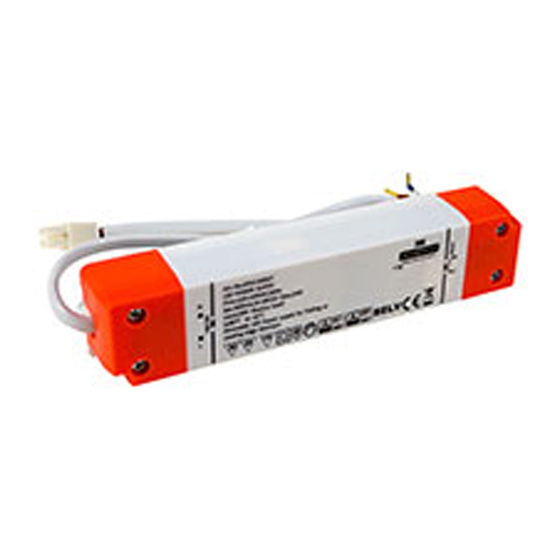

Robus R18DIM-PSU Quick Start Manual

18W/24W DIMMABLE DRIVER FOR SUN
CIRCULAR PANEL
R18DIM-PSU For R225LEDCX0-01
R24DIM-PSU For R300LEDCX0-01
PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION AND RETAIN
FOR FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property. If in any
doubt about the installation or use of this product, consult a competent electrician
Note:
Product technical information and specification may change over time without prior
notification. For the latest technical information please visit our web site
www.robus.com or robusdirect.com
-20°C < Ta < +45°C, 220-240V ~ 50Hz, Class II, IP20
Suitable for mounting on a normally flammable surface.
See website for compatible dimmer list: www.robus.com
Output Output
Output load
Current Voltage
R18DIM-PSU 24W Max. 500mA±10% 24-48V DC
700mA±10%
R24DIM-PSU 24W Max. 17-34V DC > 0.95

Installation

1. Ensure mains supply is switched off before commencing work.
2. Replace standard driver with dimmable version
3. Connect the supply cables to main power: Blown to L and Blue to N.
4. Connect the secondary of driver to the fitting via quickly fix connector.
5. Place the driver above the insulation material.
6. Install LED fitting as per instructions

Information for the Product user:

1. Please note the requirement to dispose of Waste Electrical & Electronic
Equipment separately from household waste (WEEE marked with crossed out
wheelie bin symbol).
2. Please consider your role in contributing to re-use and recycling by returning
this product at end of life to a collection centre for waste electrical equipment or
a Civic Amenity site, or to a retail outlet from which you are purchasing a
replacement.
3. This equipment may contain substances that are hazardous to health and the
environment if disposed of carelessly. It is important that it is separated from
normal household waste and recycled in the WEEE chain
4. The "crossed out wheelie bin symbol" on a product indicates this equipment
must not be disposed of in normal household waste, but should be disposed of
according to local WEEE regulations
The Installation must be carried out by a qualified electrician
Issue 1 130719
18W/24W DIMBAAR BESTUURDER SUN LED
ROND PANEEL
R18DIM-PSU VOOR R225LEDCX0-01
EN
R24DIM-PSU VOOR R300LEDCX0-01
LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN HOU ZE BIJ
VOOR LATER.
! Elektrische producten kunnen de dood of letsel veroorzaken of eigendommen
beschadigen. Als u twijfelt over de installatie of het gebruik van dit product,
raadpleeg dan een erkende elektricien
Technische gegevens en specificaties van dit product kunnen zonder voorafgaande
kennisgeving wijzigen. Ga voor de meest recente technische gegevens naar onze
website www.robus.com of robusdirect.com
-20°C < Ta < +45°C, 220-240V~50Hz , Klasse II, IP20
Geschikt voor montage op een normaal ontvlambare oppervlake.
Zie website voor compatibele dimmerlijst : www.robus.com
PF Efficiency Warranty
> 0.95 ≥ 80% 3 Years R18DIM-PSU
≥ 80% 3 Years R24DIM-PSU
Installatie
1. Zorg dat het lichtnet is uitgeschakeld voordat u begint.
2. Vervang de standaard driver door de dimbare uitvoering.
3. Sluit de voedingskabel aan op het lichtnet: Bruin op L en Blauw op N.
4. Sluit de secundaire kabel van de driver aan de hand van de
snelkoppeling aan op de armatuur.
5. Plaats de driver boven het isolatiemateriaal.
6. Installeer de LED-armatuur volgens de instructies
Informatie voor de gebruiker van het product:
1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische
en elektronische apparatuur, gescheiden van gewoon huishoudelijk afval (AEEA,
pictogram van een kliko met een kruis erdoorheen).
2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product
aan het einde van zijn levenscyclus in te leveren bij een inleverpunt voor elektronisch
afval, een milieupark of een winkel waar u een nieuw product koopt.
3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het
milieu indien ze onachtzaam wordt weggegooid. Het is belangrijk dat het
gescheiden gehouden wordt van het normaal huishoudelijk afval en gerecycled wordt in
het netwerk voor AEEA.
4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit
apparaat niet samen met het gewone huishoudelijk afval mag worden weggegooid,
maar dat het dient te worden verwijderd in overeenstemming met de lokale regelgeving
voor AEEA (afgedankte elektrische en elektronische apparatuur).
De installatie dient te worden uitgevoerd door een erkende elektricien
Opmerkingen:
Output Output
Output load PF Rendement
Current Voltage
24W Max. 500mA±10% 24-48V DC > 0.95 ≥ 80%
700mA±10%
24W Max. 17-34V DC > 0.95 ≥ 80%
18W/24W HELLIGKEIT REGELBAR
SPANNUNGSTREIBER SUN RUNDES LED PANEL
R18DIM-PSU Zum R225LEDCX0-01
NL
R24DIM-PSU Zum R300LEDCX0-01
LESEN SIE DIE ANLEITUNG, BEVOR SIE MIT DER INSTALLATION BEGINNEN, UND
BEWAHREN SIE SIE FÜR DIE SPÄTERE VERWENDUNG AUF.
! Elektronikprodukte können Tod, schwere Verletzungen oder Sachschaden
verursachen. Bei Zweifeln hinsichtlich der Installation oder des Gebrauchs
konsultieren Sie einen qualifizierten Elektriker.
Hinweis:
Technische Produktinformationen und Angaben können sich im Lauf der Zeit ohne
weitere Mitteilung ändern. Besuchen Sie unsere Webseite www.robus.com
oder robusdirect.com für aktuelle technische Informationen
-20°C < UT < +45°C, 220-240V~50Hz , Klasse II, IP20
Kann auf normal entflammbaren Oberflächen montiert werden
Eine Liste mit kompatiblen Dimmern finden Sie aufwww.robus.com
Output
Garantie Output load
Current
3 Jaar R18DIM-PSU 24W Max. 500mA±10%
700mA±10%
3 Jaar R24DIM-PSU 24W Max.
Installation
1. Vergewissern Sie sich, dass die Stromzufuhr ausgeschaltet ist, bevor Sie
mit der Installation beginnen.
2. Standard-Treiber mit der dimmbaren Version ersetzen.
3. Schließen Sie das Stromkabel an die Stromversorgung an: Braun an L,
Blau an N.
4. Schließen Sie die sekundäre Leitung des Treibers mithilfe des
Schnellverbinders an die Leuchte an.
5. Platzieren Sie den Treiber oberhalb des Isolationsmaterials.
6. Installieren Sie die LED-Leuchte entsprechend der Anleitung.
Informationen für den Benutzer:
1. Beachten Sie, dass die Entsorgung von ausgedienten Elektro- und Elektronikgeräten
getrennt vom Hausmüll erfolgen muss (die Geräte sind mit dem Symbol einer
durchgestrichenen Tonne gekennzeichnet).
2. Beachten Sie Ihre Rolle im Wiederverwendungs- und Recycling-Zyklus, indem Sie
dieses Produkt am Ende der Nutzungsdauer bei einer Sammelstelle für
Elektronikaltgeräte oder einer städtischen Müllkippe, oder einer Verkaufsstelle, wo Sie
einen Ersatz besorgen, entsorgen.
3. Dieses Gerät kann Substanzen enthalten, die gesundheits- und umweltschädlich sind,
falls sie achtlos entsorgt werden. Es ist wichtig, dass es vom normalen Hausmüll
getrennt und in der Kette der Elektro-Altgeräte recycelt wird
4. Das „durchgestrichene Tonnen-Symbol" auf einem Produkt bedeutet, dass dieses
Gerät nicht mit dem normalen Hausmüll, sondern gemäß der Entsorgungsvorschriften
für Elektro-Altgeräte entsorgt werden muss
Die Installation muss von einem Elektriker vorgenommen werden
DE
Output
PF Wirksamkeit Garantie
Voltage
24-48V DC > 0.95 ≥ 80% 3 Jahr
17-34V DC > 0.95 ≥ 80% 3 Jahr
