- Page 1 PL ATFORM MANUAL Rider: Jesse Melamed Photo: Margus Riga Location: North Vancouver, British Columbia ELEMENT ALLOY...
- Page 2 Register / Enregistrer / Registra / Registriere REGISTER / ENREGISTRER / REGISTRA / REGISTRIERE Registering your bike is the official way for us to welcome you into the Rocky Mountain family. It’s also an important step in activating your bike’s warranty. If you ever have an issue, we’ll be able to handle your case efficiently and get you back riding as soon as...
-
Page 3: Table Of Contents
Element Alloy Platform Manual Table of Contents / Table des matières / Inhaltsverzeichnis / indice TABLE OF CONTENTS TABLE DES MATIÈRES Introduction Introduction Shrediquette Étiquette de la montagne Getting to know your bike Survol de votre vélo Basic setup Configuration de base Shock eyelet bearing Paliers d’amortisseur à... -
Page 4: Introduction
This manual contains important safety, maintenance and user information. Read it carefully before your first ride on your new Rocky Mountain bicycle. This information applies only to the specific platform you have chosen and should be reviewed in conjunction with your Rocky Mountain Owner’s Manual, which is included with your bike. -

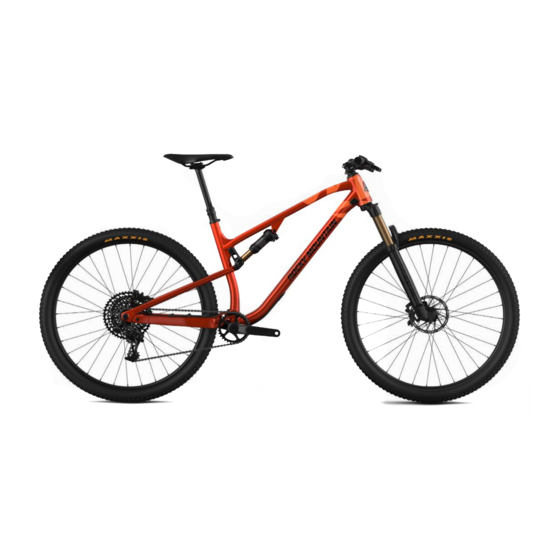

Page 5: Getting To Know Your Bike
Element Alloy Platform Manual Getting to know your bike GETTING TO KNOW YOUR BIKE improving shock sensitivity. Technical details • Designed to efficiently handle technical singletrack, the There are bearing shields throughout, including sealed Element’s carbon frame strikes a balance between weight,... -
Page 6: Basic Setup
Element Alloy Platform Manual Basic setup BASIC SETUP There are several variables that can be modified to fine-tune the setup of your suspension. These are some basic guidelines to get you in the ballpark, and you can experiment to see what suits you best from there. The first step is to set your sag. Sag refers to how much the suspension moves under just the weight of the rider (including all riding accessories). -
Page 7: Shock Eyelet Bearing
If you have your shock serviced, we highly recommend If you do not have the Rocky Mountain Bearing Eyelet Tool removing these components, as suspension service centres Kit, use a blind bearing puller: cannot guarantee they will be returned. -
Page 8: Shock Setup
Element Alloy Platform Manual Shock setup ELEMENT SPRING CHART Rebound Compression Rebound damping adjustment controls how quickly your Low speed compression (LSC) controls rider weight shifts, suspension returns to full extension after it hits a bump. Too pumping through terrain, G-outs, and other slow inputs. Too much rebound damping, which means clicking the rebound much LSC will result in a harsher ride feel;... - Page 9 Element Alloy Platform Manual Shock setup ELEMENT SPRING CHART 2022 ELEMENT 190x45 ROCK SHOX DELUXE AIR SHOCK *Count clicks from Closed: 0 Clicks = Closed* RIDER WEIGHT RECOMMENDED RECOMMENDED DELUXE PSI SHOCK SAG LBS / KG LSR SETTING LSC SETTING *IF AVAILABLE...
- Page 10 Element Alloy Platform Manual RIDE-4 RIDE-4 The RIDE-4™ adjustment system allows riders to quickly fine-tune their geometry with a single 5-mm Allen key. Four configurations are possible thanks to a pair of rotating chips. Geometry setup is a complex art form with huge variables in rider style, preference, terrain and ability. We do recommend the use of professional services, but we also believe that learning to dial in your own bike is the best way to fully understand its performance.
-
Page 11: Cable Routing How-To
Element Alloy Platform Manual Cable routing how-to CABLE ROUTING HOW-TO Removing the rear wheel and rear shock will allow you to cycle the rear triangle and give better access to direct the housing in the area between the chain stay and main pivot. Cycling the rear triangle as you push the housing forward also reduces friction as the housing moves through the bottom bracket port. - Page 12 Element Alloy Platform Manual Cable routing how to REPLACING/INSTALLING REAR DERAILLEUR CABLE HOUSING 1. Remove non-drive side head tube port cover. 4. Guide the housing into the housing port above the bottom bracket. Make sure you insert the derailleur housing into the port labeled “Shift.”...
- Page 13 Element Alloy Platform Manual Cable routing how to REPLACING/INSTALLING DROPPER POST HOUSING Note: The instructions listed below are for a hydraulic brake with the hose attached to the caliper but not lever. Lever will have to reconnected and bleed according to manufacturing specifications once hose has been installed.
- Page 14 Element Alloy Platform Manual Cable routing how to REPLACING/INSTALLING REAR HYDRAULIC BRAKE HOSE The alloy frame has a natural guiding surface built above the bottom bracket which helps the housing transition from the seat tube to the down tube and up towards the head tube port.
-
Page 15: Critical Dimensions
Element Alloy Platform Manual Critical dimensions CRITICAL DIMENSIONS Ream depth (CARBON): Headset standard: XS: 160 mm ZS44 top S: 180 mm ZS56 bottom M: 220mm L: 235 mm XL: 280 mm 30.9 mm Seatpost outer diameter: 34.9 mm Fork: Seat QR inner diameter: Element 27.5... -
Page 16: Pro Tips & Tricks
Element Alloy Platform Manual Pro tips & tricks & Exploded view PRO TIPS & TRICKS • When tuning your suspension, write down your settings • When assembling pivot bolts, use grease to “stick” any so you can refer back to them. Better yet, use an online spacers into place while you assemble. -
Page 17: Warranty Information
Registering your bike is the official way for us to welcome you into the Rocky Mountain family. It’s also an important step in activating your bike’s warranty. If you ever have an issue, we’ll be able to handle your case efficiently and get you back riding as soon as possible. It’s easy and only takes a few minutes. - Page 18 • Extreme or improper use of your Rocky Mountain bicycle warranty as outlined in the Warranty Table. It is important to outside of its intended purpose...
-
Page 19: Einleitung
Tag auf dem Sattel aufbrechen. Dieses Handbuch enthält wichtige Sicherheits-, Wartungs-, und Benutzerinformationen. Sie müssen vor deiner ersten Fahrt auf deinem neuen Rocky Mountain Fahrrad sorgfältig gelesen werden. Diese Unterlagen gelten nur für die von dir gewählte spezifische Plattform und sollten in Verbindung mit deiner Rocky Mountain Bedienungsanleitung durchgesehen werden, die deinem Fahrrad beigefügt ist. -
Page 20: Lerne Dein Bike Kennen
Element Alloy Plattform-Handbuch Lerne dein Bike kennen LERNE DEIN BIKE KENNEN • Wir haben gedichtete Lager an der Dämpferaufnahme Technische Details • Das Element wurde so gestaltet, dass es mit technischen hinzugefügt, die die Empfindlichkeit enorm verbessern. Singletrails klarkommt, und der Carbonrahmen besticht mit •... -
Page 21: Grundeinstellung
Element Alloy Plattform-Handbuch Grundeinstellung GRUNDEINSTELLUNG Für die Feineinstellung deiner Federung können mehrere Variablen verstellt werden. Es folgen ein paar grundlegende Richtlinien, mit denen ein Anfang gemacht wird, und du kannst experimentieren, um herauszufinden, wie es für dich am besten passt. Der erste Schritt ist die Einstellung deines SAG (Negativfederweg). -
Page 22: Dämpfer-Lagerbuchsen
Dein Rahmen ist in der hinteren Buchse mit Industrielagern ausgestattet, um das Ansprechverhalten zu verbessern. Diese Lager sitzen in Schalen mit sehr fester Presspassung in dem Dämpferschaft. Wenn du deinen Dämpfer warten lässt, empfehlen wir Wenn du keinen Rocky Mountain Lagerbuchsen- unbedingt den Ausbau dieser Komponenten, da Federungs- Werkzeugsatz hast, verwende ein Innenlagerabzieher: Servicecenter deren Rücksendung nicht garantieren können. -
Page 23: Dämpfereinstellung
Element Alloy Plattform-Handbuch Dämpfereinstellung ELEMENT FEDERTABELLE Zugstufe Druckstufe Über die Zugstufe erfolgt die Einstellung, wie schnell deine Federung Die Low Speed Compression (LSC) reagiert auf wieder vollständig ausfedert, nachdem sie auf eine Bodenwelle Gewichtsverlagerungen des Fahrers, Wippen, G-Outs und trifft. Bei zu viel Rebound-Dämpfung, wenn also der Rebound-Knopf andere langsame Einflüsse. - Page 24 Element Alloy Plattform-Handbuch Dämpfereinstellung ELEMENT FEDERTABELLE 2022 ELEMENT 190X45 ROCK SHOX DELUXE LUFTDÄMPFER *Zähle Klicks von Geschlossen: 0 Klicks = Geschlossen* FAHRERGEWICHT EMPFOHLENE EMPFOHLENE DÄMPFER-SAG FOX DPX2 PSI LBS / KG LSR-EINSTELLUNG LSC-EINSTELLUNG *FALLS VERFÜGBAR 100 / 45 130-120 12-14 mm...
- Page 25 Element Alloy Plattform-Handbuch RIDE-4 RIDE-4 Das RIDE-4™-Einstellsystem ermöglicht dem Fahrer eine schnelle Feinabstimmung der Geometrie mit einem einzigen 5 mm-Inbusschlüssel. Vier Konfigurationen sind mit einem Paar rotierender Chips möglich. Unzählige Variablen wie Gelände, Fahrstil, fahrerisches Können und persönliche Präferenzen machen die Einstellung der optimalen Geometrie eines Bikes zu einer Kunst für sich. Wir empfehlen daher, diese Aufgabe fachmännisch vornehmen zu lassen.
-
Page 26: Kabelführung
Element Alloy Plattform-Handbuch Kabelführung KABELFÜHRUNG Durch den Ausbau des Hinterrades und des Dämpfers kannst du das hintere Rahmendeieck drehen und hast besseren Zugang für die Ausrichtung der Kabelhüllen im Bereich zwischen Kettenstrebe und Hauptlager. Durch das Drehen des hinteren Rahmendreiecks beim Vorschieben der Kabelhülle wird auch die Reibung bei der Bewegung der Kabelhülle durch die Tretlageröffnung verringert. - Page 27 Element Alloy Plattform-Handbuch Kabelführung AUSTAUSCH/EINBAU KABELHÜLLE SCHALTWERK 1. Entferne die Abdeckung der Öffnung am Oberrohr auf der 4. Führe die Kabelhülle in die Kabelöffnung über dem Tretlager Nichtantriebsseite. ein. Stelle sicher, dass du die Kabelhülle des Schaltwerks in die Öffnung mit der Bezeichnung „Shift“ einführst.
- Page 28 Element Alloy Plattform-Handbuch Kabelführung AUSTAUSCH/EINBAU KABELHÜLLE VARIO-SATTELSTÜTZE Hinweis: Die Anweisungen unten gelten für eine hydraulische Bremse, bei der die Leitung am Bremssattel und nicht am Hebel befestigt ist. Der Hebel muss entsprechend den Herstellerangaben neu angeschlossen und entlüftet werden, nachdem die Leitung eingebaut wurde.
- Page 29 Element Alloy Plattform-Handbuch Kabelführung AUSTAUSCH/EINBAU HYDRAULISCHE BREMSLEITUNG HINTEN Der Aluminiumrahmen verfügt über eine Führung, die über dem Tretlager verbaut ist und ein natürliches Gleiten der Kabelhülle vom Sitzrohr in das Unterrohr und zur Öffnung am Oberrohr unterstützt. 1. Entferne die Abdeckung der Öffnung am Oberrohr auf der 5.
-
Page 30: Wichtige Abmessungen
Element Alloy Plattform-Handbuch Wichtige Abmessungen WICHTIGE ABMESSUNGEN Frästiefe (CARBON): XS: 160 mm S: 180 mm Standard-Steuer- M: 220 mm satz: ZS44 oben L: 235 mm ZS56 unten XL: 280 mm Sattelstütze Außendurchmesser: 30,9 mm Sattelklemme Innendurchmesser: 34,9 mm Gabel: Element 27,5... -
Page 31: Tipps & Tricks Vom Profi
ROCKSHOX REVERB WERKZEUG ziehen, ohne die inneren Schaumstoffhüllen zu beschädigen. EXPLOSIONSDARSTELLUNG, VOLLSTÄNDIGE TEILELISTE • Klicke hier, um zur Explosionsansicht für das Rahmenset des Element Alloy um zur vollständigen Teileliste einschließlich Teilenummern, Beschreibungen und Montageanweisungen zu gelangen. KLEINTEILESATZ • Klicke hier, um zur vollständigen Liste häufig benötigter Kleinteilesätze mit Teilenummern, Beschreibungen und Preisen zu... -
Page 32: Garantieinformationen
Garantiefälle und Kundenservice müssen von dem autorisierten Händler durchgeführt werden, der das komplette Fahrrad oder den Rahmen verkauft hat. Die Garantie für deinen Rocky Mountain Rahmen erstreckt sich auf Schäden durch Material- und Verarbeitungsfehler ab dem ursprünglichem Kaufdatum deines neuen Rocky Mountain Fahrrades entsprechend dem Rahmenmaterial und der Art der Nutzung. - Page 33 Teilen sind nicht eingeschlossen. • Kratzer und/oder Steinschläge durch Schmutz, Steine, Fremdkörper, Transport auf Dachträger etc. • Rocky Mountain Bicycles behält sich das Recht vor, Teile nach seinem Ermessen zu reparieren oder auszutauschen, • Mit dem Fahrrad (oder Rahmen) nicht kompatible die als von einer gültigen Garantie abgedeckt erachtet...
