D
Vor dem Einbau der Regelstation die Einbau- und
Betriebsanleitung vollständig lesen
Einbau, Inbetriebnahme, Bedienung und Wartung
darf nur durch geschultes Fachpersonal durchge-
führt werden
Die Einbau- und Betriebsanleitung sowie alle mit-
geltenden Unterlagen sind an den Anlagenbetreiber
weiterzugeben
Inhalt
1 Allgemeine Hinweise . . . . . . . . . . . . . . . . . . . 1
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . 2
4 Technische Daten . . . . . . . . . . . . . . . . . . . . . 2
5 Aufbau und Funktion . . . . . . . . . . . . . . . . . . . 3
6 Einbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
7 Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
8 Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
9 Wartung und Pflege . . . . . . . . . . . . . . . . . . . . 4
10 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . 4

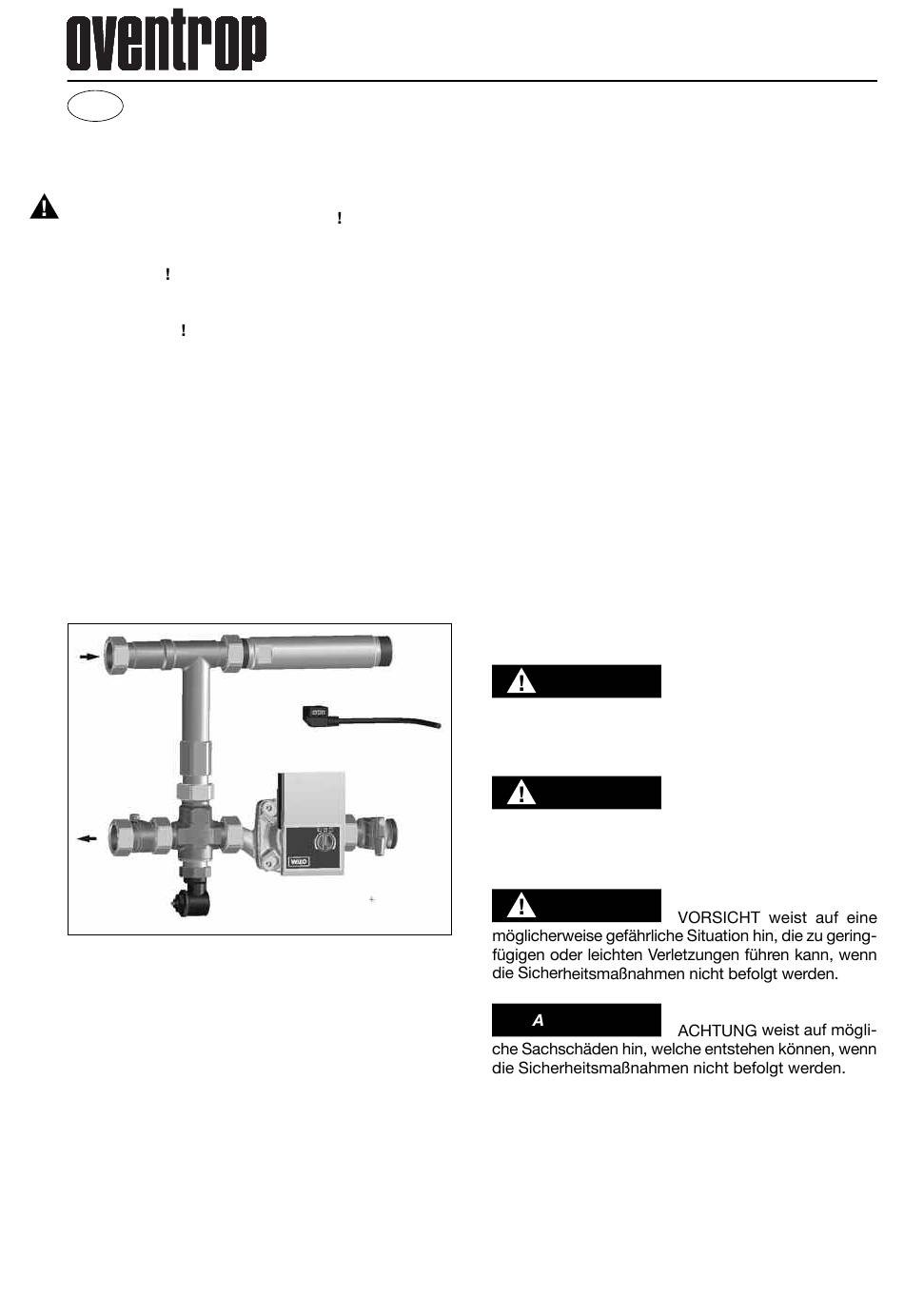

Abb. 1.1 „Regufloor HC" Regelstation
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
D-59939 Olsberg
Telefon
+49 (0)29 62 82-0
Telefax
+49 (0)29 62 82-400
E-Mail
mail@oventrop.de
Internet
www.oventrop.com
Eine Übersicht der weltweiten Ansprechpartner finden
Sie unter www.oventrop.de.
Premium Armaturen + Systeme
Regelstation für Flächenheizung und -kühlung
Einbau- und Betriebsanleitung für Fachpersonal

1 Allgemeine Hinweise

1.1 Informationen zur Einbau- und
Betriebsanleitung
Diese Einbau- und Betriebsanleitung dient dem ge-
schulten Fachpersonal dazu, die „Regufloor HC" Re-
gelstation fachgerecht zu installieren und in Betrieb
zu nehmen.
Mitgeltende Unterlagen - Anleitungen aller Anlagen-
komponenten sowie geltende technische Regeln -
sind einzuhalten.
1.2 Aufbewahrung der Unterlagen
Diese Einbau- und Betriebsanleitung ist vom Anlagen-
betreiber zum späteren Gebrauch aufzubewahren.
1.3 Urheberschutz
Die Einbau- und Betriebsanleitung ist urheberrechtlich
geschützt.
1.4 Symbolerklärung
Hinweise zur Sicherheit sind durch Symbole gekenn-
zeichnet. Diese Hinweise sind zu befolgen, um Unfälle,
Sachschäden und Störungen zu vermeiden.
GEFAHR
mittelbar gefährliche Situation hin, die zum Tod oder
zu schweren Verletzungen führen wird, wenn die Si-
cherheitsmaßnahmen nicht befolgt werden.
WARNUNG
möglicherweise gefährliche Situation hin, die zum Tod
oder zu schweren Verletzungen führen kann, wenn die
Sicherheitsmaßnahmen nicht befolgt werden.
VORSICHT
CHTUNG
Technische Änderungen vorbehalten.
115210080
„Regufloor HC"
GEFAHR weist auf eine un-
WARNUNG weist auf eine
05/2013
