Kurzanleitung
ALL168205Mini Anzeige- und Bedienelemente
Power LED
Aus
- Keine Netzspannung
An
- Netzspannung vorhanden
- Nachdem die Connect-Taste für 2 Sekunden
gedrückt wurde, blinkt die LED zur Bestätigung.
- Nachdem die Connect-Taste für 10 Sekunden gedrückt
wurde, blinkt die LED zur Bestätigung, dass die
Verschlüsselung neu gesetzt worden ist.
Powerline LED
Aus
- Adapter hat keine Verbindung zu einem
Powerline-Netzwerk.
An
- Die LED leuchtet, sobald der ALL168205Mini eine
Verbindung zu einem Powerline-Netzwerk hat.
- Die Farbe der LED beschreibt die Qualität der
Verbindung, wobei rot für eine schlechte Verbindung
steht, orange für eine mittelmäßig bis gute und grün
eine hervorragende Verbindungsqualität anzeigt.
- Die LED blinkt bei Datentransfer.
Netzwerk LED
Aus
- Keine Netzwerkverbindung
An
- Es besteht eine Netzwerkverbindung zum
angeschlossenen Gerät.
- Die LED blinkt bei Netzwerkaktivität.

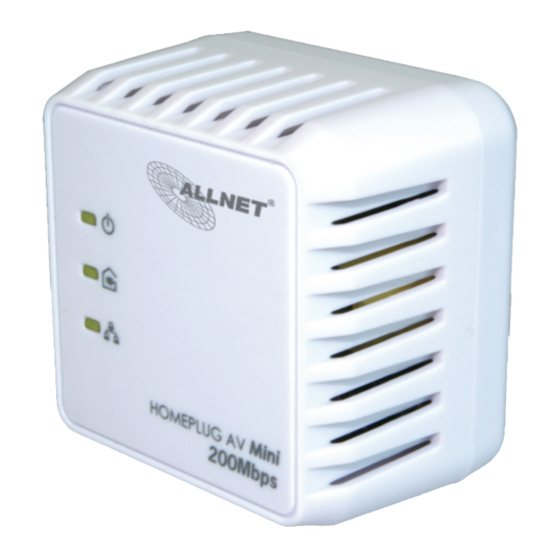

ALL168205Mini 200Mbit Powerline Mini Adapter
Netzwerk Port
Zum Anschluss von Netzwerkgeräten. (10/100 Mbit)
Connect-Knopf
- Für 2 Sekunden gedrückt halten um eine verschlüsselte Verbindung
zu einem bestehenden Adapter aufzubauen.
- Für 10 Sekunden gedrückt halten, um die Verschlüsselung auf einen
zufälligen Wert zu ändern.
Bitte Beachten Sie die Anleitung
Reset-Knopf
Für 3 Sekunden gedrückt halten, um den ALL168205Mini in den
Auslieferungszustand zurück zu setzen.
Installationsbeispiel
ALL168205Mini
Internet
Modem/Router
Raum 1
1. Nachdem Sie den ALL168205Mini in Ihr Powerline-Netzwerk eingebunden haben
(siehe Benutzerhandbuch), stecken Sie den Powerline-Adapter in eine
Wandsteckdose in Raum 1.
2. Verbinden Sie das eine Ende des Netzwerkkabels mit Ihrem Modem/Router und
das andere Ende mit dem Netzwerk Port des Powerline-Adapters.
3. In Raum 2 stecken Sie den ALL168205Mini ebenfalls in eine Wandsteckdose und
über prüfen die Powerline LED. Diese LED zeigt Ihnen an, dass der Powerline-
Adapter sich mit dem anderen Powerline-Gerät aus Raum 1 verbunden hat.
Der ALL168205Mini ist kompatibel zu allen Powerline-Adaptern, welche den HomePlugAV Standard unterstützen.
Powerline
ALL168205Mini
Computer
Raum 2
