Installation et montage:
Nehmen Sie das Produkt vorsichtig aus der Verpackung. Überprüfen Sie das Produkt auf Transportschäden. Wenn Schäden festgestellt
werden, senden Sie das Produkt an unseren lokalen Händler, um es im Rahmen der Garantie auszutauschen. Verwenden Sie keine
beschädigten Teile. Bestimmen Sie einen Montageort, der eine freie Sicht auf entgegenkommenden Verkehr gewährleistet.
Auchtung:
Achten Sie beim Bohren in eine Fahrzeugoberfläche
darauf, dass der Bereich frei von elektrischen Leitungen,
Kraftstoffleitungen, Fahrzeugpolstern usw. ist, die beschädigt
werden könnten.

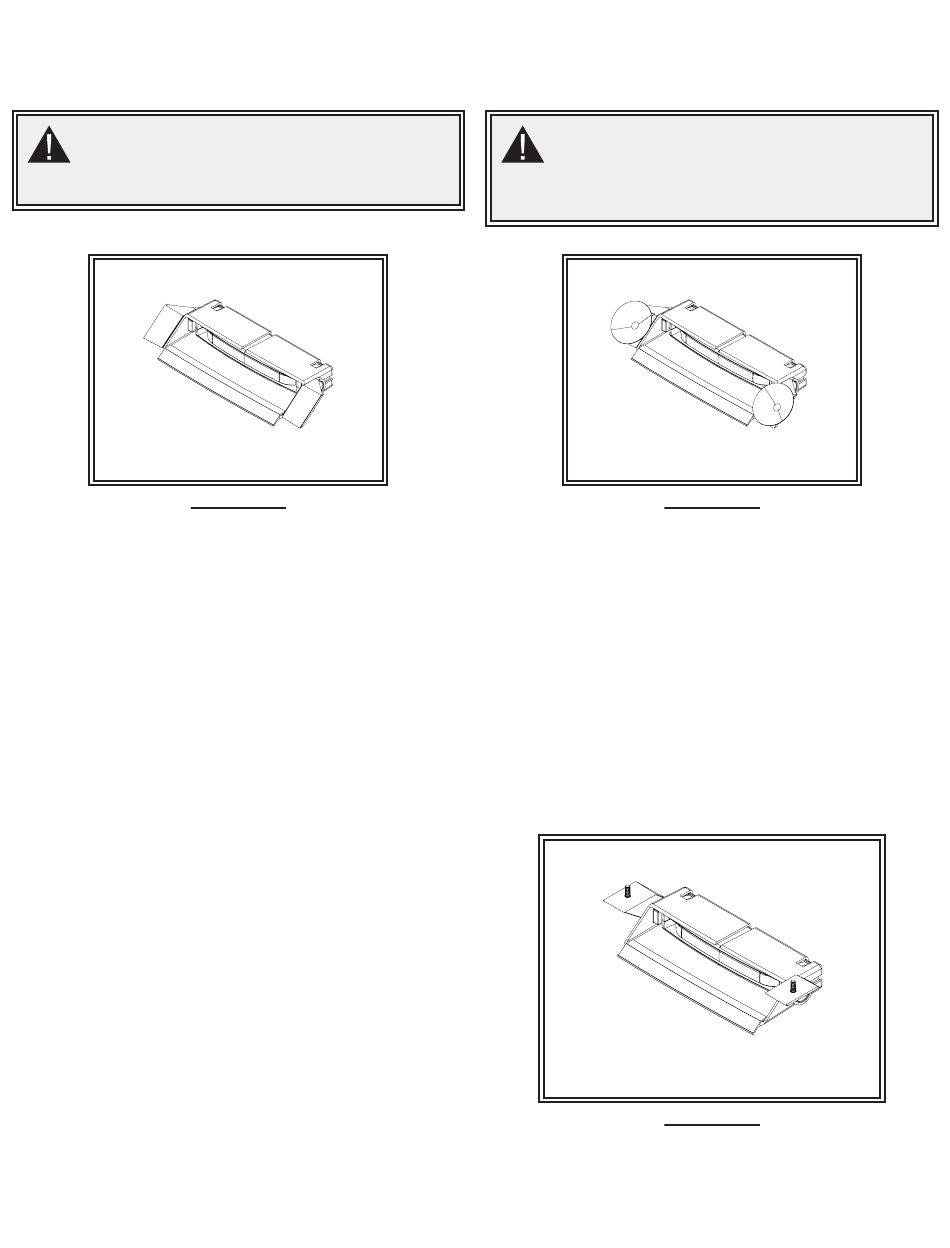

Montage mit Einfassung:
Abbildung 1
BEFESTIGUNG MIT KLEBEBAND MIT HOHER HAFTUNG:
1. Stellen Sie sicher, dass der Leuchtenkopf fest an der Einfassung befestigt
ist.
2. Montieren Sie die Gummidichtung an der Einfassung.
3. Entfernen Sie den Saugnapf von den Halterungen der Einfassung.
4. Reinigen Sie die Halterungen mit dem mitgelieferten alkoholgetränkten
Tuch. *Für zusätzliche Haftung siehe Hinweise unten.
5. Entfernen Sie eine Seite der Klebefolie und bringen Sie sie an den beiden
Halterungen an. Üben Sie 20 Sekunden lang leichten Druck aus.
6. Montieren Sie die Halterung wie in Abb. 6 dargestellt. Ziehen Sie die
Mutter vorsichtig handfest an.
7. Halten Sie das Produkt an der gewünschten Stelle, OHNE die zweite
Klebefolie zu entfernen. Lösen und ziehen Sie die Mutter nach Bedarf
handfest an, um den Winkel des Leuchtenkopfes einzustellen. Sobald
der gewünschte Winkel erreicht ist, ziehen Sie die Schraubenmutter
vorsichtig mit einem 10-mm-Schrauben- oder--Sechskantschlüssel an.
8. Reinigen Sie die Montagefläche mit dem mitgelieferten alkoholgetränkten
Tuch. *Für zusätzliche Haftung siehe Hinweise unten.
9. Entfernen Sie die zweite Klebefolie.
10. Bringen Sie das Produkt auf der behandelten Oberfläche an. Üben Sie 20
Sekunden lang leichten Druck aus.
MONTAGE MIT HARDWARE (NICHT IM LIEFERUMFANG ENTHALTEN):
1. Stellen Sie sicher, dass der Leuchtenkopf fest an der Einfassung befestigt
ist.
2. Montieren Sie die Halterung der Einfassung wie in Abb. 6 dargestellt.
Ziehen Sie die Mutter vorsichtig handfest an.
3. Reinigen Sie die Montagefläche mit dem mitgelieferten alkoholgetränkten
Tuch.
4. Montieren Sie das Produkt mit der Nr. 8-Befestigungsschraube (nicht im
Lieferumfang enthalten) an der behandelten Oberfläche. Ziehen Sie die
Schrauben mit 8 ± 2 in-lbs an.
5. Passen Sie den Winkel des Leuchtenkopfes bei Bedarf vorsichtig an.
6. Sobald der gewünschte Winkel erreicht ist, ziehen Sie die
Schraubenmutter vorsichtig mit einem 10-mm-Schrauben- oder
-Sechskantschlüssel an.
** Für zusätzliche Haftung verwenden Sie 3M Tape Primer. Informationen zu Produkten und Anwendungen finden Sie unter:
https://multimedia.3m.com/mws/media/65952O/3mtm-tape-primer-94.pdf
Achtung:
Bei der Montage mithilfe von Klebeband mit hoher Haftung
an Fahrzeugen mit nachträglich getönten Scheiben
empfiehlt es sich, die Folie um die Oberfläche herum zu schneiden,
auf der die Halterung montiert werden soll, um eine Haftung zu
gewährleisten und Schäden an der Tönung zu vermeiden.
Abbildung 2
MONTAGE MIT SAUGNAPF:
1. Stellen Sie sicher, dass der Leuchtenkopf fest an der Einfassung befestigt
ist.
2. Montieren Sie die Halterung der Einfassung wie in Abb. 6 dargestellt.
Ziehen Sie die Mutter vorsichtig handfest an.
3. Reinigen Sie die Montagefläche mit dem mitgelieferten alkoholgetränkten
Tuch.
4. Tragen Sie das Produkt auf die behandelte Oberfläche auf, indem Sie
die Saugnäpfe vorsichtig auf das Glas drücken. Üben Sie 20 Sekunden
lang leichten Druck aus. Passen Sie den Winkel des Leuchtenkopfes bei
Bedarf vorsichtig an.
5. Sobald der gewünschte Winkel erreicht ist, ziehen Sie die
Schraubenmutter vorsichtig mit einem 10-mm-Schrauben- oder
-Sechskantschlüssel an.
** Befestigungselemente nicht im Lieferumfang
enthalten
Abbildung 3
