Montage standard sans déflecteur:
MONTAGE AVEC RUBAN ADHÉSIF VHB:

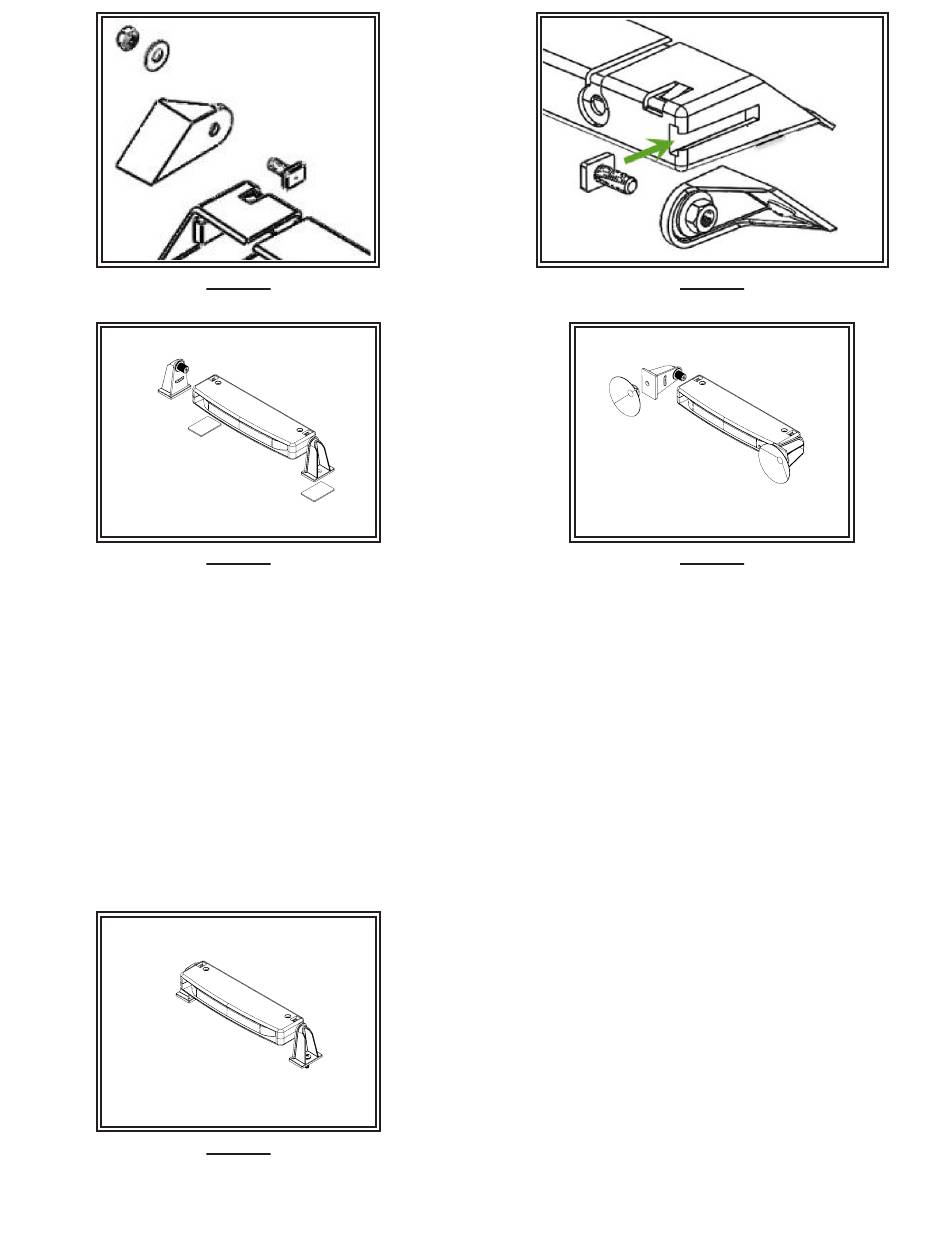

1. Retirer avec précaution la tête d'éclairage du déflecteur.
ATTENTION : relâcher doucement les languettes de verrouillage pour
éviter de les casser comme illustré à la Figure A.
2. Nettoyer les supports de la tête d'éclairage avec la lingette à base
d'alcool fournie. *pour une adhérence supplémentaire, voir les notes
ci-dessous.
3. Retirer un côté du revêtement adhésif et l'appliquer aux deux supports.
Appliquez une légère pression pendant 20 secondes.
4. Insérer le support comme indiqué à la Figure B.
5. SANS retirer le deuxième film adhésif, maintenir le produit à
l'emplacement souhaité. Ajuster la tête d'éclairage à l'angle souhaité en
ajustant le support.
6. Nettoyez la surface de montage avec la lingette à base d'alcool fournie.
*pour une adhérence supplémentaire, voir les notes ci-dessous.
7. Déposer le deuxième film adhésif.
8. Appliquez le produit sur la surface traitée. Appliquez une légère pression
pendant 20 secondes.
9. Insérer les vis fournies dans le mécanisme de verrouillage de la tête
d'éclairage, comme indiqué à la figure 3. Cela permet de maintenir les
supports en position et la tête d'éclairage à l'angle souhaité.
** quincaillerie de montage non fournie
*Pour une meilleure adhérence, utilisez une couche adhésive 3M. Pour obtenir des informations sur les produits et les applications, rendez-vous
Vue de dessus
Figure 4
Figure 6
Figure 8
sur le site Web : https://multimedia.3m.com/mws/media/65952O/3mtm-tape-primer-94.pdf
MONTAGE AVEC VENTOUSE:
1. Retirer avec précaution la tête d'éclairage du déflecteur.
ATTENTION : relâcher doucement les languettes de verrouillage pour
éviter de les casser comme illustré à la Figure A.
2. Retirer les ventouses des supports de montage de déflecteur.
3. Installer chaque ventouse sur chaque support à l'aide des vis existantes,
comme indiqué à la Figure C.
4. Insérer le support comme indiqué à la Figure B.
5. Nettoyez la surface de montage avec la lingette à base d'alcool fournie.
6. Appliquer le produit sur la surface traitée en appuyant doucement sur
les ventouses sur le verre. Appliquez une légère pression pendant 20
secondes. Régler doucement la tête d'éclairage à l'angle souhaité si
nécessaire.
7. Insérer les vis fournies dans le mécanisme de verrouillage de la tête
d'éclairage comme indiqué à la Figure C. Cela permet de maintenir les
supports en position et la tête d'éclairage à l'angle souhaité.
MONTAGE AVEC QUINCAILLERIE (QUINCAILLERIE NON FOURNIE):
1. Retirer avec précaution la tête d'éclairage du déflecteur.
ATTENTION : relâcher doucement les languettes de verrouillage pour
éviter de les casser comme illustré à la Figure A.
2. Insérer le support de la tête d'éclairage comme indiqué à la Figure B.
3. Maintenir le produit à l'emplacement souhaité. Ajuster la tête d'éclairage
à l'angle souhaité en ajustant le support.
4. Nettoyez la surface de montage avec la lingette à base d'alcool fournie.
5. Installer le produit sur la surface traitée à l'aide de la vis de fixation no 8
(non fournie) comme indiqué à la Figure E. Serrez les vis à 8 ±2 in-lbs.
6. Insérer les vis fournies dans le mécanisme de verrouillage de la tête
d'éclairage, comme indiqué à la figure 3. Cela permet de maintenir les
supports en position et la tête d'éclairage à l'angle souhaité.
Vue latérale
Figure 5
Figure 7
