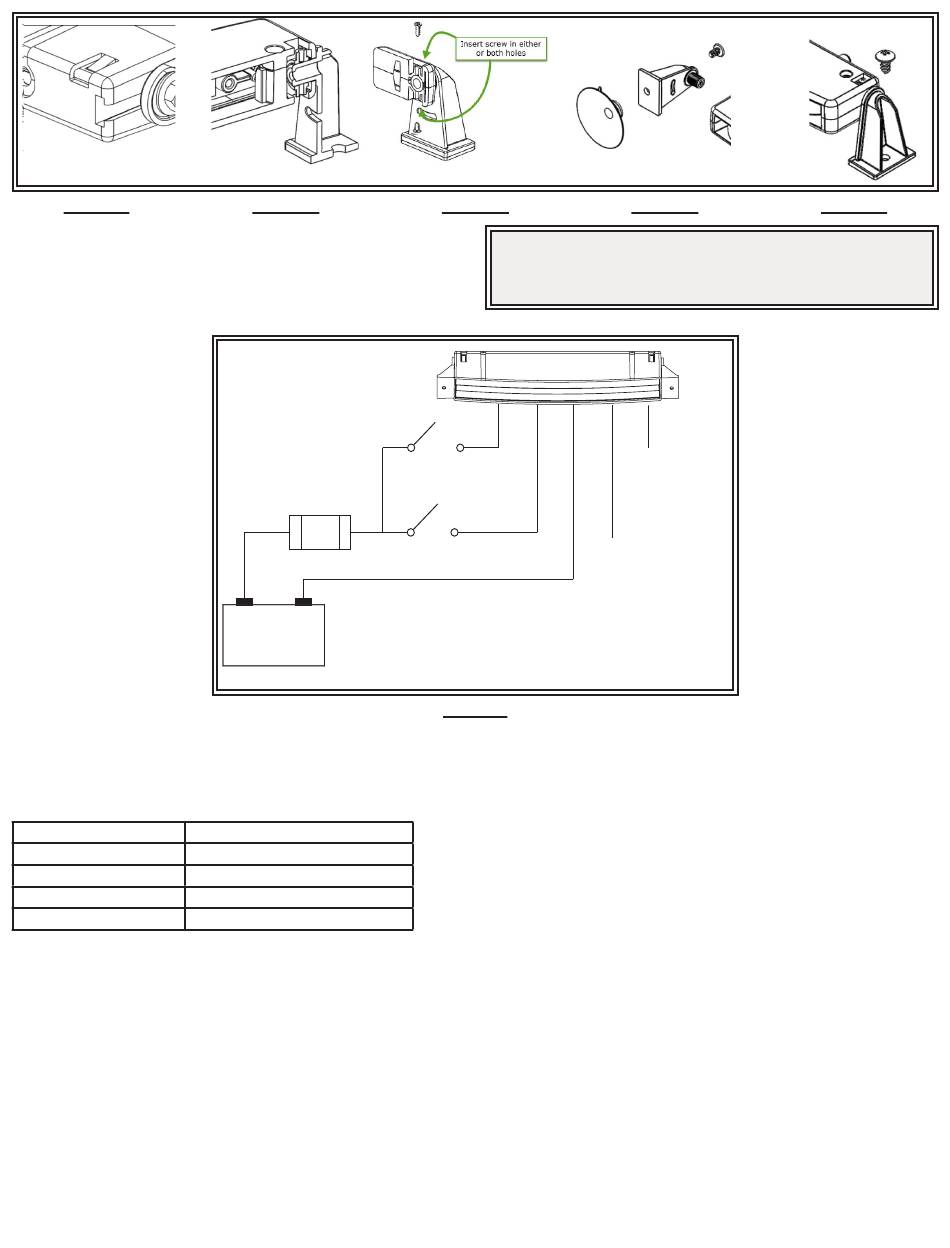

Figura A

Instrucciones de cableado:

Todo el cableado debe ser trenzado y de un mínimo de 20 AWG. La
línea positiva debe tener un fusible de acción retardada de 3 amperios
en línea para cada luz direccional, según se muestra en la FIGURA 9.
Aísle los cables amarillo y azul cuando no los utilice.
Selección de patrones de destello:
Para seleccionar un patrón de destello, aplique energía al cable ROJO, al BLANCO o a AMBOS.
Aplique energía a los cables azul y negro para cambiar el patrón de destello:
Tiempos de presión:
0-1 s
1-3 s
3-5 s
más de 5 s
Función de atenuación:
Conecte el cable azul al cable de alimentación rojo.
Sincronización:
La serie CD5050VDL es capaz de sincronizarse con otros productos CODE 3 compatibles siguiendo estos pasos:
1. Ajuste el patrón de destello deseado en cada unidad de manera individual. También se recomienda encarecidamente que
se utilice el mismo estilo de patrón de destello en todas las unidades para producir el patrón de advertencia más efectivo.
NOTA: Las fases A y B para cada estilo de patrón de destello en la tabla indican la sincronización relativa entre las unidades
conectadas en una instalación en sincronización. Para operar simultáneamente, cada unidad debe configurarse en la misma
fase (A + A o B + B); para funcionar de manera alternada, se deben configurar unidades en fases opuestas (A + B o B + A).
2.Conecte los cables amarillos de sincronización entre sí y revise que las unidades estén destellando de manera sincronizada
según lo previsto. Si el patrón de una unidad parece incorrecto, el cable azul de selección del patrón se puede utilizar para
cambiar el patrón hacia delante o hacia atrás en esa unidad en particular hasta que se seleccione el patrón correcto. NOTA:
Esto solo cambiará el patrón en una unidad y no afectará a las otras unidades conectadas al cable amarillo de sincronización.
Figura B
FUSIBLE EN LÍNEA
(SUMINISTRADO POR El
USUARIO).
+ -
SE MUESTRA LA CONFIGURACIÓN HARDWIRE
Función:
siguiente patrón
patrón anterior
patrón predeterminado de fábrica
último patrón
Figura C
¡IMPORTANTE! Esta unidad es un dispositivo de seguridad y se
debe conectar a su propia fuente de poder de fusibles separada
para asegurar su funcionamiento continuo si cualquier otro
accesorio eléctrico falla.
Interruptor: BLANCA -
(suministrado POSITIVO
por el usuario)
Interruptor: ROJO - POSITIVO
(suministrado
por el usuario)
NEGRO - TIERRA
Figura 9
Figura D
AMARILLO -
Sincronización
BLUE -
Selección del patrón
de destellos
(momentáneo a tierra)
(+) Función de atenuación
Figura E
