LOVATO ELECTRIC EXP10 02 Instruction Manual

LOVATO ELECTRIC S.P.A.
24020 GORLE (BERGAMO) ITALIA
VIA DON E. MAZZA, 12
TEL. 035 4282111
FAX (Nazionale): 035 4282200
FAX (International): +39 035 4282400
L E
E-mail info@ ovato lectric.com
L E
Web www. ovato lectric.com
ATTENZIONE!!
– Leggere attentamente il manuale prima dell'utilizzo e l'installazione.
– Questi apparecchi devono essere installati da personale qualificato, nel rispetto delle vigenti
normative impiantistiche, allo scopo di evitare danni a persone o cose.
– Prima di qualsiasi intervento sull'apparecchio, disalimentare tutti i circuiti.
– Il costruttore non si assume responsabilità in merito alla sicurezza elettrica in caso di
utilizzo improprio del dispositivo.
– I prodotti descritti in questo documento sono suscettibili in qualsiasi momento di
evoluzioni o di modifiche. Le descrizioni ed i dati a catalogo non possono pertanto avere
alcun valore contrattuale.
– Pulire lo strumento con panno morbido, non usare prodotti abrasivi, detergenti liquidi o
solventi.
INTRODUZIONE
I moduli di espansione EXP sono stati progettati e sviluppati per potenziare le funzioni di
connettività, I/O, memorizzazione ed analisi dello strumento base a cui vengono collegati.
In particolare:
– il modulo EXP10 02 include 2 ingressi digitali isolati e 2 uscite statiche isolate protette ed
indipendenti fra loro. E' disponibile inoltre sul connettore degli ingressi un'alimentazione
ausiliaria utile alla connessione delle varie tipologie di ingresso, quali: contatti, NPN, PNP a
collettore aperto e sensori attivi con uscita digitale.
– il modulo EXP10 08 include 2 ingressi digitali NPN o contatto pulito isolati e 2 uscite a relè
indipendenti fra loro.
Questi moduli possono essere collegati ad un apparecchio Lovato Electric provvisto di slot per
EXP. La connessione evverrà semplicemente inserendo il modulo di espansione nello
strumento principale il quale ne effettuerà automaticamente il riconoscimento.
L'impostazione dei parametri del modulo viene svolta in modo intuitivo e semplice nel menù di
configurazione presente nel dispositivo principale.
DESCRIZIONE
– Dimensioni compatte (64mmx38mmx22mm)
– Inserimento diretto nello slot di espansione dell'apparecchio.
– 2kVrms di isolamento fra ingressi ed apparecchio base.
– 4kVrms di isolamento fra uscite statiche ed apparecchio base.

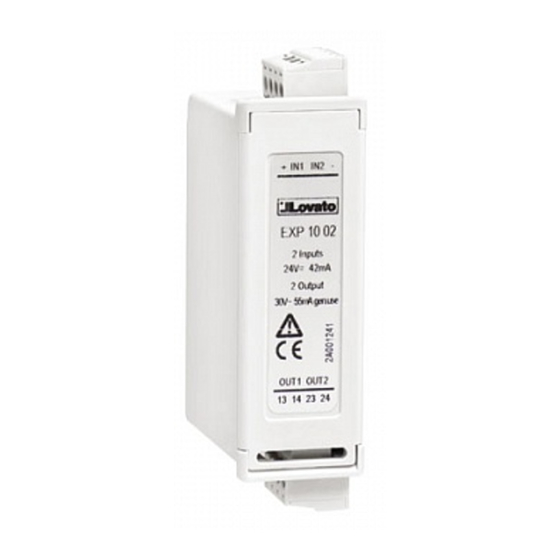

EXP10 02
– 2 ingressi digitali isolati di tipo:
• contatto, NPN o PNP a collettore aperto e sensore con uscita digitale.
– Alimentazione DC isolata da 24VDC/1W disponibile per:
• le varie tipologie di ingresso.
• l'alimentazione dei sensori (vedi note sotto schemi inserzione).
– Alimentazione DC protetta dal cortocircuito e dal sovraccarico.
– 2 uscite statiche OPTOMOS bidirezionali protette ed indipendenti fra loro.
– Tensione massima di 40VDC o 30VAC e corrente massima di 55mA.
EXP10 08
– 2 ingressi digitali isolati di tipo NPN o contatto
– 2 uscite relè indipendenti fra loro.
COMPATIBILITÀ CON I PRODOTTI LOVATO
I moduli EXP10 02 e EXP10 08 possono essere abbinati ad un prodotto Lovato Electric
provvisto di alloggiamento per espansione EXP. Verificare la compatibilità secondo la seguente
tabella:
Apparecchio base
DMG700
DMG800
DMG900 / DMG900T
RGK800 / RGK800SA
RGK900 / RGK900SA
DCRG8
DMG600 / DMG610
ATTENZIONE!
Quando vengono installati i moduli EXP nei multimetri della serie DMG, è obbligatorio montare
i coprimorsetti piombabili forniti con il multimetro.
I Moduli di espansione
2 ingressi digitali + 2 uscite statiche - 2 ingressi digitali + 2 uscite relè
Manuale operativo
GB Expansion units
2 digital inputs + 2 static outputs - 2 digital inputs + 2 relay outputs
Instructions manual
EXP10 02 - EXP10 08
Rev. SW apparecchio base
≥ 02
≥ 02
≥ 00
≥ 00
≥ 00
≥ 00
≥ 00
WARNING!
– Carefully read the manual before the installation or use.
– This equipment is to be installed by qualified personnel, complying to current standards, to
avoid damages or safety hazards.
– Before any intervention, disconnect all the circuits.
– The manufacturer cannot be held responsible for electrical safety in case of improper use of
the equipment.
– Products illustrated herein are subject to alteration and changes without prior notice.
Technical data and descriptions in the documentation are accurate, to the best of our
knowledge, but no liabilities for errors, omissions or contingencies arising therefrom are
accepted.
– Clean the instrument with a soft dry cloth, do not use abrasives, liquid detergents or
solvents

INTRODUCTION

The EXP units for Lovato plug in expandable products are designed and developed to enhance
the functions of connectivity, I/O, memory and analysis of the instrument to which it is
connected.
– The EXP10 02 includes 2 isolated digital input and 2 isolated static output protected and
independent of each other. At the input connector side is present also an isolated
continuous power supply available for the connection of the different digital input topology
like: contact, NPN and PNP open collector and active sensors with digital output.
– The EXP10 08 includes 2 isolated digital inputs (NPN open collector or dry contact) and 2
relay outputs.
These modules can be connected to a Lovato Electric device equipped with EXP slot. The
module connection will be done simply by plug it in to the expansion slot of the base
instrument. At the power on of the system, the units will be automatically recognized.
The EXP parameters setup will be done directly from the proper instrument menu in an easy
way.
DESCRIPTION
– Compact size (64mmx38mmx22mm).
– Direct plug in on the base device.
– 2kVrms of insulation from the base module on the input side.
– 4kVrms of insulation from the base module on the output side
EXP10 02
– 2 isolated digital inputs of different topology:
• contact, NPN or PNP open collector and digital output sensors.
– Isolated 24VDC/1W available as:
• connection for different input topology;
• power supply of the sensors (see note below wiring diagram).
– Auxiliary power supply protected from overload and shortcircuit.
– 2 isolated protected bidirectional OPTOMOS SSR static output, each one independent.
– 40VDC or 30VAC maximum voltage and up to 55mA of current capability.
EXP10 08
– 2 isolated digital inputs type NPN open collector or dry contact.
– 2 relay outputs each one independent.
LOVATO PRODUCTS COMPATIBILITY
EXP10 02 and EXP10 08 can be connected to a Lovato Electric product fitted by EXP
receptacle slot. Verify the compatibility with the following table:
Base device
DMG700
DMG800
DMG900 / DMG900T
RGK800 / RGK800SA
RGK900 / RGK900SA
DCRG8
DMG600 / DMG610
WARNING!
When the EXP. module is installed on a DMG series multimeter, it is mandatory to install the
sealable terminal block covers supplied with the multimeter.
Base device SW Rev.
≥ 02
≥ 02
≥ 00
≥ 00
≥ 00
≥ 00
≥ 00
1
