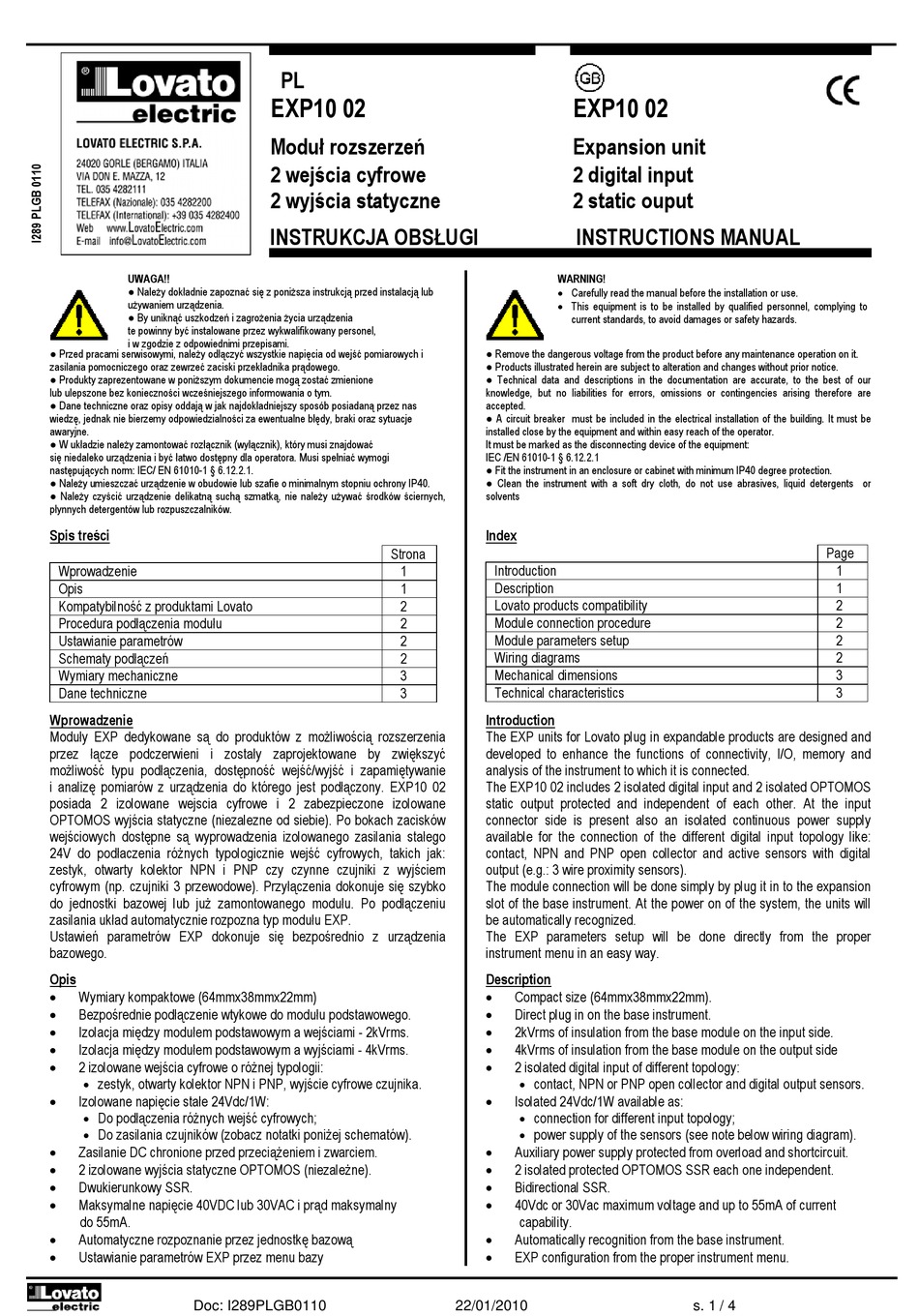

LOVATO ELECTRIC EXP10 02 Instruction Manual

UWAGA!!
● Należy dokładnie zapoznać się z poniższa instrukcją przed instalacją lub
używaniem urządzenia.
● By uniknąć uszkodzeń i zagrożenia życia urządzenia
te powinny być instalowane przez wykwalifikowany personel,
i w zgodzie z odpowiednimi przepisami.
● Przed pracami serwisowymi, należy odłączyć wszystkie napięcia od wejść pomiarowych i
zasilania pomocniczego oraz zewrzeć zaciski przekładnika prądowego.
● Produkty zaprezentowane w poniższym dokumencie mogą zostać zmienione
lub ulepszone bez konieczności wcześniejszego informowania o tym.
● Dane techniczne oraz opisy oddają w jak najdokładniejszy sposób posiadaną przez nas
wiedzę, jednak nie bierzemy odpowiedzialności za ewentualne błędy, braki oraz sytuacje
awaryjne.
● W układzie należy zamontować rozłącznik (wyłącznik), który musi znajdować
się niedaleko urządzenia i być łatwo dostępny dla operatora. Musi spełniać wymogi
następujących norm: IEC/ EN 61010-1 § 6.12.2.1.
● Należy umieszczać urządzenie w obudowie lub szafie o minimalnym stopniu ochrony IP40.
● Należy czyścić urządzenie delikatną suchą szmatką, nie należy używać środków ściernych,
płynnych detergentów lub rozpuszczalników.
Spis treści
Wprowadzenie
Opis
Kompatybilność z produktami Lovato
Procedura podłączenia modułu
Ustawianie parametrów
Schematy podłączeń
Wymiary mechaniczne
Dane techniczne
Wprowadzenie
Moduły EXP dedykowane są do produktów z możliwością rozszerzenia
przez łącze podczerwieni i zostały zaprojektowane by zwiększyć
możliwość typu podłączenia, dostępność wejść/wyjść i zapamiętywanie
i analizę pomiarów z urządzenia do którego jest podłączony. EXP10 02
posiada 2 izolowane wejscia cyfrowe i 2 zabezpieczone izolowane
OPTOMOS wyjścia statyczne (niezalezne od siebie). Po bokach zacisków
wejściowych dostępne są wyprowadzenia izolowanego zasilania stałego
24V do podłaczenia różnych typologicznie wejść cyfrowych, takich jak:
zestyk, otwarty kolektor NPN i PNP czy czynne czujniki z wyjściem
cyfrowym (np. czujniki 3 przewodowe). Przyłączenia dokonuje się szybko
do jednostki bazowej lub już zamontowanego modułu. Po podłączeniu
zasilania układ automatycznie rozpozna typ modułu EXP.
Ustawień parametrów EXP dokonuje się bezpośrednio z urządzenia
bazowego.
Opis

Wymiary kompaktowe (64mmx38mmx22mm)

Bezpośrednie podłączenie wtykowe do modułu podstawowego.

Izolacja między modułem podstawowym a wejściami - 2kVrms.

Izolacja między modułem podstawowym a wyjściami - 4kVrms.

2 izolowane wejścia cyfrowe o różnej typologii:
zestyk, otwarty kolektor NPN i PNP, wyjście cyfrowe czujnika.


Izolowane napięcie stałe 24Vdc/1W:
 Do podłączenia różnych wejść cyfrowych;
Do zasilania czujników (zobacz notatki poniżej schematów).


Zasilanie DC chronione przed przeciążeniem i zwarciem.

2 izolowane wyjścia statyczne OPTOMOS (niezależne).

Dwukierunkowy SSR.

Maksymalne napięcie 40VDC lub 30VAC i prąd maksymalny
do 55mA.

Automatyczne rozpoznanie przez jednostkę bazową

Ustawianie parametrów EXP przez menu bazy
Doc: I289PLGB0110
PL
EXP10 02
Moduł rozszerzeń
2 wejścia cyfrowe
2 wyjścia statyczne
INSTRUKCJA OBSŁUGI
Strona
1
1
2
2
2
2
3
3

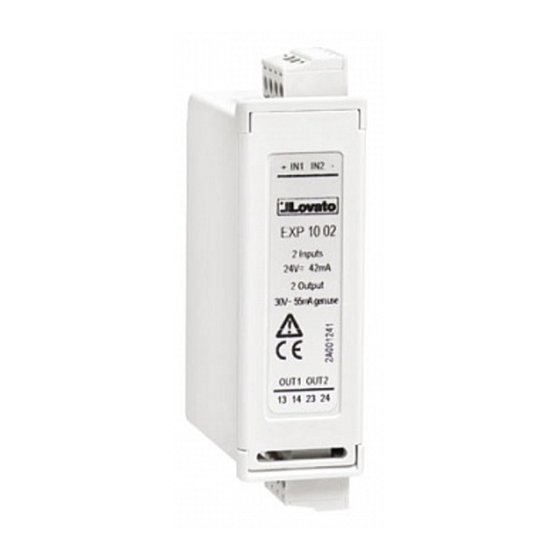

EXP10 02
Expansion unit
2 digital input
2 static ouput
INSTRUCTIONS MANUAL
WARNING!
 Carefully read the manual before the installation or use.
 This equipment is to be installed by qualified personnel, complying to
current standards, to avoid damages or safety hazards.
● Remove the dangerous voltage from the product before any maintenance operation on it.
● Products illustrated herein are subject to alteration and changes without prior notice.
● Technical data and descriptions in the documentation are accurate, to the best of our
knowledge, but no liabilities for errors, omissions or contingencies arising therefore are
accepted.
● A circuit breaker must be included in the electrical installation of the building. It must be
installed close by the equipment and within easy reach of the operator.
It must be marked as the disconnecting device of the equipment:
IEC /EN 61010-1 § 6.12.2.1
● Fit the instrument in an enclosure or cabinet with minimum IP40 degree protection.
● Clean the instrument with a soft dry cloth, do not use abrasives, liquid detergents or
solvents
Index
Introduction
Description
Lovato products compatibility
Module connection procedure
Module parameters setup
Wiring diagrams
Mechanical dimensions
Technical characteristics
Introduction
The EXP units for Lovato plug in expandable products are designed and
developed to enhance the functions of connectivity, I/O, memory and
analysis of the instrument to which it is connected.
The EXP10 02 includes 2 isolated digital input and 2 isolated OPTOMOS
static output protected and independent of each other. At the input
connector side is present also an isolated continuous power supply
available for the connection of the different digital input topology like:
contact, NPN and PNP open collector and active sensors with digital
output (e.g.: 3 wire proximity sensors).
The module connection will be done simply by plug it in to the expansion
slot of the base instrument. At the power on of the system, the units will
be automatically recognized.
The EXP parameters setup will be done directly from the proper
instrument menu in an easy way.
Description

Compact size (64mmx38mmx22mm).

Direct plug in on the base instrument.

2kVrms of insulation from the base module on the input side.

4kVrms of insulation from the base module on the output side

2 isolated digital input of different topology:
contact, NPN or PNP open collector and digital output sensors.


Isolated 24Vdc/1W available as:
 connection for different input topology;
power supply of the sensors (see note below wiring diagram).


Auxiliary power supply protected from overload and shortcircuit.

2 isolated protected OPTOMOS SSR each one independent.

Bidirectional SSR.

40Vdc or 30Vac maximum voltage and up to 55mA of current
capability.

Automatically recognition from the base instrument.

EXP configuration from the proper instrument menu.
22/01/2010
Page
1
1
2
2
2
2
3
3
s. 1 / 4
