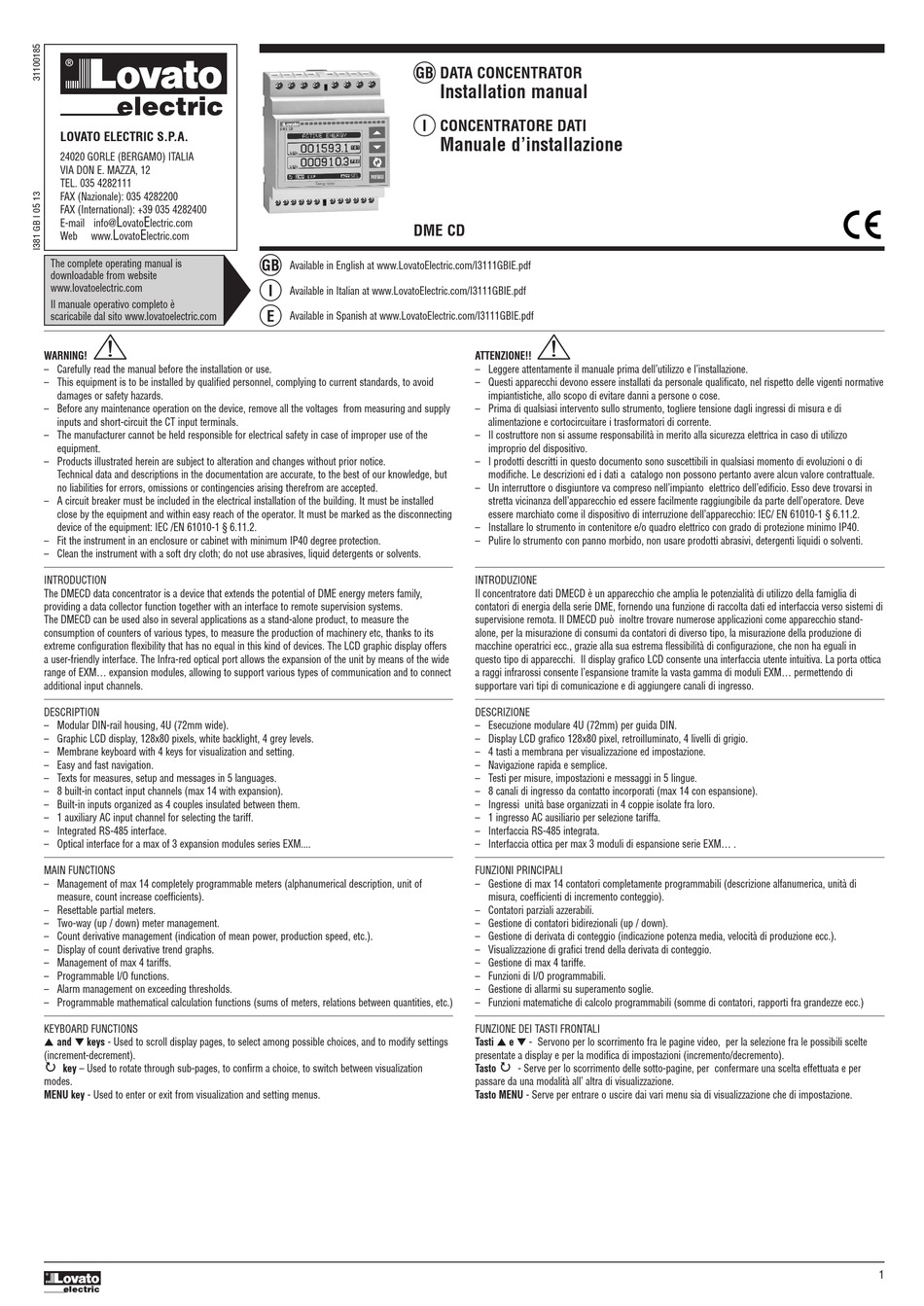

LOVATO ELECTRIC DMECD Installation Manual

LOV TO ELECTRIC S.P. .
24020 GORLE (BERG MO) IT LI
VI DON E. M ZZ , 12
TEL. 035 4282111
F X (Nazionale): 035 4282200
F X (International): +39 035 4282400
L E
E-mail info@ ovato lectric.com
L E
Web www. ovato lectric.com
The complete operating manual is
downloadable from website
www.lovatoelectric.com
Il manuale operativo completo è
scaricabile dal sito www.lovatoelectric.com
W RNING!
– Carefully read the manual before the installation or use.
– This equipment is to be installed by qualified personnel, complying to current standards, to avoid
damages or safety hazards.
– Before any maintenance operation on the device, remove all the voltages from measuring and supply
inputs and short-circuit the CT input terminals.
– The manufacturer cannot be held responsible for electrical safety in case of improper use of the
equipment.
– Products illustrated herein are subject to alteration and changes without prior notice.
Technical data and descriptions in the documentation are accurate, to the best of our knowledge, but
no liabilities for errors, omissions or contingencies arising therefrom are accepted.
– circuit breaker must be included in the electrical installation of the building. It must be installed
close by the equipment and within easy reach of the operator. It must be marked as the disconnecting
device of the equipment: IEC /EN 61010-1 § 6.11.2.
– Fit the instrument in an enclosure or cabinet with minimum IP40 degree protection.
– Clean the instrument with a soft dry cloth; do not use abrasives, liquid detergents or solvents.
INTRODUCTION

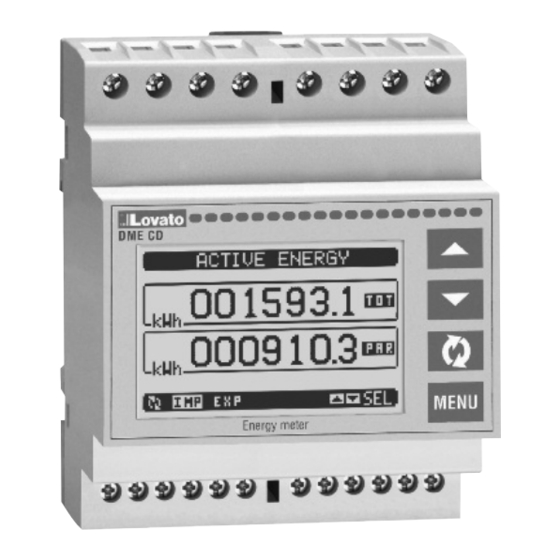

The DMECD data concentrator is a device that extends the potential of DME energy meters family,
providing a data collector function together with an interface to remote supervision systems.
The DMECD can be used also in several applications as a stand-alone product, to measure the
consumption of counters of various types, to measure the production of machinery etc, thanks to its
extreme configuration flexibility that has no equal in this kind of devices. The LCD graphic display offers
a user-friendly interface. The Infra-red optical port allows the expansion of the unit by means of the wide
range of EXM... expansion modules, allowing to support various types of communication and to connect
additional input channels.
DESCRIPTION
– Modular DIN-rail housing, 4U (72mm wide).
– Graphic LCD display, 128x80 pixels, white backlight, 4 grey levels.
– Membrane keyboard with 4 keys for visualization and setting.
– Easy and fast navigation.
– Texts for measures, setup and messages in 5 languages.
– 8 built-in contact input channels (max 14 with expansion).
– Built-in inputs organized as 4 couples insulated between them.
– 1 auxiliary C input channel for selecting the tariff.
– Integrated RS-485 interface.
– Optical interface for a max of 3 expansion modules series EXM....
M IN FUNCTIONS
– Management of max 14 completely programmable meters (alphanumerical description, unit of
measure, count increase coefficients).
– Resettable partial meters.
– Two-way (up / down) meter management.
– Count derivative management (indication of mean power, production speed, etc.).
– Display of count derivative trend graphs.
– Management of max 4 tariffs.
– Programmable I/O functions.
– larm management on exceeding thresholds.
– Programmable mathematical calculation functions (sums of meters, relations between quantities, etc.)
KEYBO RD FUNCTIONS
s and t keys - Used to scroll display pages, to select among possible choices, and to modify settings
(increment-decrement).
key – Used to rotate through sub-pages, to confirm a choice, to switch between visualization
modes.
MENU key - Used to enter or exit from visualization and setting menus.
GB
I
DME CD
GB
vailable in English at www.LovatoElectric.com/I3111GBIE.pdf
I
vailable in Italian at www.LovatoElectric.com/I3111GBIE.pdf
E
vailable in Spanish at www.LovatoElectric.com/I3111GBIE.pdf
D T CONCENTR TOR
Installation manual
CONCENTR TORE D TI
Manuale d'installazione
TTENZIONE!!
– Leggere attentamente il manuale prima dell'utilizzo e l'installazione.
– Questi apparecchi devono essere installati da personale qualificato, nel rispetto delle vigenti normative
impiantistiche, allo scopo di evitare danni a persone o cose.
– Prima di qualsiasi intervento sullo strumento, togliere tensione dagli ingressi di misura e di
alimentazione e cortocircuitare i trasformatori di corrente.
– Il costruttore non si assume responsabilità in merito alla sicurezza elettrica in caso di utilizzo
improprio del dispositivo.
– I prodotti descritti in questo documento sono suscettibili in qualsiasi momento di evoluzioni o di
modifiche. Le descrizioni ed i dati a catalogo non possono pertanto avere alcun valore contrattuale.
– Un interruttore o disgiuntore va compreso nell'impianto elettrico dell'edificio. Esso deve trovarsi in
stretta vicinanza dell'apparecchio ed essere facilmente raggiungibile da parte dell'operatore. Deve
essere marchiato come il dispositivo di interruzione dell'apparecchio: IEC/ EN 61010-1 § 6.11.2.
– Installare lo strumento in contenitore e/o quadro elettrico con grado di protezione minimo IP40.
– Pulire lo strumento con panno morbido, non usare prodotti abrasivi, detergenti liquidi o solventi.
INTRODUZIONE
Il concentratore dati DMECD è un apparecchio che amplia le potenzialità di utilizzo della famiglia di
contatori di energia della serie DME, fornendo una funzione di raccolta dati ed interfaccia verso sistemi di
supervisione remota. Il DMECD può inoltre trovare numerose applicazioni come apparecchio stand-
alone, per la misurazione di consumi da contatori di diverso tipo, la misurazione della produzione di
macchine operatrici ecc., grazie alla sua estrema flessibilità di configurazione, che non ha eguali in
questo tipo di apparecchi. Il display grafico LCD consente una interfaccia utente intuitiva. La porta ottica
a raggi infrarossi consente l'espansione tramite la vasta gamma di moduli EXM... permettendo di
supportare vari tipi di comunicazione e di aggiungere canali di ingresso.
DESCRIZIONE
– Esecuzione modulare 4U (72mm) per guida DIN.
– Display LCD grafico 128x80 pixel, retroilluminato, 4 livelli di grigio.
– 4 tasti a membrana per visualizzazione ed impostazione.
– Navigazione rapida e semplice.
– Testi per misure, impostazioni e messaggi in 5 lingue.
– 8 canali di ingresso da contatto incorporati (max 14 con espansione).
– Ingressi unità base organizzati in 4 coppie isolate fra loro.
– 1 ingresso C ausiliario per selezione tariffa.
– Interfaccia RS-485 integrata.
– Interfaccia ottica per max 3 moduli di espansione serie EXM... .
FUNZIONI PRINCIP LI
– Gestione di max 14 contatori completamente programmabili (descrizione alfanumerica, unità di
misura, coefficienti di incremento conteggio).
– Contatori parziali azzerabili.
– Gestione di contatori bidirezionali (up / down).
– Gestione di derivata di conteggio (indicazione potenza media, velocità di produzione ecc.).
– Visualizzazione di grafici trend della derivata di conteggio.
– Gestione di max 4 tariffe.
– Funzioni di I/O programmabili.
– Gestione di allarmi su superamento soglie.
– Funzioni matematiche di calcolo programmabili (somme di contatori, rapporti fra grandezze ecc.)
FUNZIONE DEI T STI FRONT LI
Tasti s e t - Servono per lo scorrimento fra le pagine video, per la selezione fra le possibili scelte
presentate a display e per la modifica di impostazioni (incremento/decremento).
Tasto - Serve per lo scorrimento delle sotto-pagine, per confermare una scelta effettuata e per
passare da una modalità all' altra di visualizzazione.
Tasto MENU - Serve per entrare o uscire dai vari menu sia di visualizzazione che di impostazione.
1
