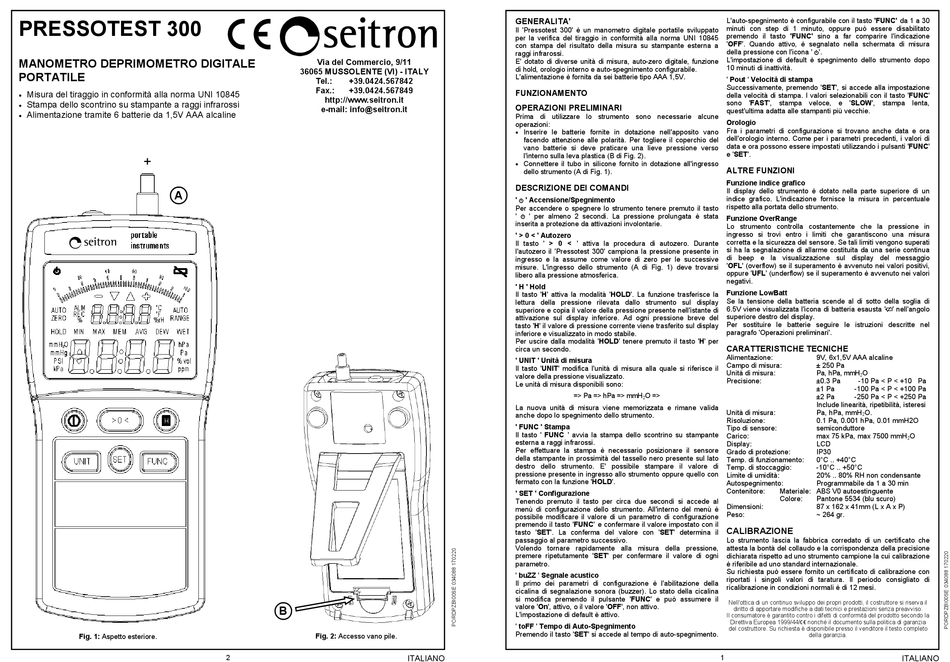

PRESSOTEST 300
MANOMETRO DEPRIMOMETRO DIGITALE
PORTATILE
Misura del tiraggio in conformità alla norma UNI 10845

Stampa dello scontrino su stampante a raggi infrarossi

Alimentazione tramite 6 batterie da 1,5V AAA alcaline

+
A

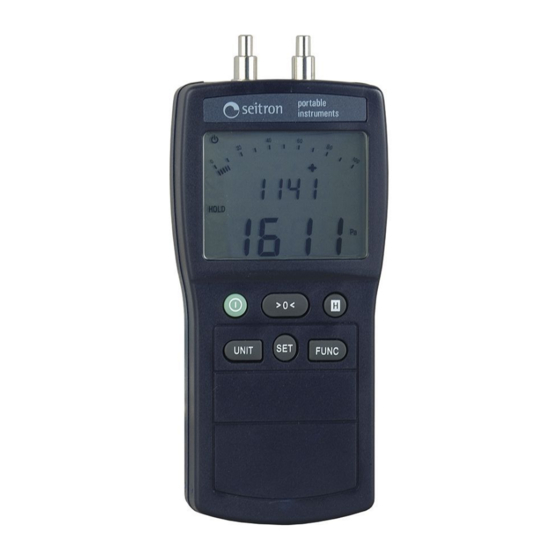

Fig. 1: Aspetto esteriore.
Via del Commercio, 9/11
36065 MUSSOLENTE (VI) - ITALY
Tel.: +39.0424.567842
Fax.: +39.0424.567849
http://www.seitron.it
e-mail: info@seitron.it
B
Fig. 2: Accesso vano pile.
2
GENERALITA'
Il 'Pressotest 300' è un manometro digitale portatile sviluppato
per la verifica del tiraggio in conformità alla norma UNI 10845
con stampa del risultato della misura su stampante esterna a
raggi infrarossi.
E' dotato di diverse unità di misura, auto-zero digitale, funzione
di hold, orologio interno e auto-spegnimento configurabile.
L'alimentazione è fornita da sei batterie tipo AAA 1,5V.
FUNZIONAMENTO
OPERAZIONI PRELIMINARI
Prima di utilizzare lo strumento sono necessarie alcune
operazioni:
Inserire le batterie fornite in dotazione nell'apposito vano

facendo attenzione alle polarità. Per togliere il coperchio del
vano batterie si deve praticare una lieve pressione verso
l'interno sulla leva plastica (B di Fig. 2).
Connettere il tubo in silicone fornito in dotazione all'ingresso

dello strumento (A di Fig. 1).
DESCRIZIONE DEI COMANDI
' o ' Accensione/Spegnimento
Per accendere o spegnere lo strumento tenere premuto il tasto
' o ' per almeno 2 secondi. La pressione prolungata è stata
inserita a protezione da attivazioni involontarie.
' > 0 < ' Autozero
Il tasto ' > 0 < ' attiva la procedura di autozero. Durante
l'autozero il 'Pressotest 300' campiona la pressione presente in
ingresso e la assume come valore di zero per le successive
misure. L'ingresso dello strumento (A di Fig. 1) deve trovarsi
libero alla pressione atmosferica.
' H ' Hold
Il tasto 'H' attiva la modalità 'HOLD'. La funzione trasferisce la
lettura della pressione rilevata dallo strumento sul display
superiore e copia il valore della pressione presente nell'istante di
attivazione sul display inferiore. Ad ogni pressione breve del
tasto 'H' il valore di pressione corrente viene trasferito sul display
inferiore e visualizzato in modo stabile.
Per uscire dalla modalità 'HOLD' tenere premuto il tasto 'H' per
circa un secondo.
' UNIT ' Unità di misura
Il tasto 'UNIT' modifica l'unità di misura alla quale si riferisce il
valore della pressione visualizzato.
Le unità di misura disponibili sono:
=> Pa => hPa => mmH
La nuova unità di misura viene memorizzata e rimane valida
anche dopo lo spegnimento dello strumento.
' FUNC ' Stampa
Il tasto ' FUNC ' avvia la stampa dello scontrino su stampante
esterna a raggi infrarossi.
Per effettuare la stampa è necessario posizionare il sensore
della stampante in prossimità del tassello nero presente sul lato
destro dello strumento. E' possibile stampare il valore di
pressione presente in ingresso allo strumento oppure quello con
fermato con la funzione 'HOLD'.
' SET ' Configurazione
Tenendo premuto il tasto per circa due secondi si accede al
menù di configurazione dello strumento. All'interno del menù è
possibile modificare il valore di un parametro di configurazione
premendo il tasto 'FUNC' e confermare il valore impostato con il
tasto 'SET'. La conferma del valore con 'SET' determina il
passaggio al parametro successivo.
Volendo tornare rapidamente alla misura della pressione,
premere ripetutamente 'SET' per confermare il valore di ogni
parametro.
' buZZ ' Segnale acustico
Il primo dei parametri di configurazione è l'abilitazione della
cicalina di segnalazione sonora (buzzer). Lo stato della cicalina
si modifica premendo il pulsante 'FUNC' e può assumere il
valore 'On', attivo, o il valore 'OFF', non attivo.
L'impostazione di default è attivo.
' toFF ' Tempo di Auto-Spegnimento
Premendo il tasto 'SET' si accede al tempo di auto-spegnimento.
ITALIANO
L'auto-spegnimento è configurabile con il tasto 'FUNC' da 1 a 30
minuti con step di 1 minuto, oppure può essere disabilitato
premendo il tasto 'FUNC' sino a far comparire l'indicazione
'OFF'. Quando attivo, è segnalato nella schermata di misura
della pressione con l'icona ' o '.
L'impostazione di default è spegnimento dello strumento dopo
10 minuti di inattività.
' Pout ' Velocità di stampa
Successivamente, premendo 'SET', si accede alla impostazione
della velocità di stampa. I valori selezionabili con il tasto 'FUNC'
sono 'FAST', stampa veloce, e 'SLOW', stampa lenta,
quest'ultima adatta alle stampanti più vecchie.
Orologio
Fra i parametri di configurazione si trovano anche data e ora
dell'orologio interno. Come per i parametri precedenti, i valori di
data e ora possono essere impostati utilizzando i pulsanti 'FUNC'
e 'SET'.
ALTRE FUNZIONI
Funzione indice grafico
Il display dello strumento è dotato nella parte superiore di un
indice grafico. L'indicazione fornisce la misura in percentuale
rispetto alla portata dello strumento.
Funzione OverRange
Lo strumento controlla costantemente che la pressione in
ingresso si trovi entro i limiti che garantiscono una misura
corretta e la sicurezza del sensore. Se tali limiti vengono superati
si ha la segnalazione di allarme costituita da una serie continua
di beep e la visualizzazione sul display del messaggio
'OFL' (overflow) se il superamento è avvenuto nei valori positivi,
oppure 'UFL' (underflow) se il superamento è avvenuto nei valori
negativi.
Funzione LowBatt
Se la tensione della batteria scende al di sotto della soglia di
6.5V viene visualizzata l'icona di batteria esausta 'b' nell'angolo
superiore destro del display.
Per sostituire le batterie seguire le istruzioni descritte nel
paragrafo 'Operazioni preliminari'.
CARATTERISTICHE TECNICHE
Alimentazione: 9V, 6x1,5V AAA alcaline
Campo di misura: ± 250 Pa
Unità di misura: Pa, hPa, mmH
Precisione: ±0.3 Pa
±1 Pa
O =>
±2 Pa
2
Include linearità, ripetibilità, isteresi
Unità di misura: Pa, hPa, mmH
Risoluzione: 0.1 Pa, 0.001 hPa, 0.01 mmH2O
Tipo di sensore: semiconduttore
Carico: max 75 kPa, max 7500 mmH
Display: LCD
Grado di protezione: IP30
Temp. di funzionamento: 0°C .. +40°C
Temp. di stoccaggio: -10°C .. +50°C
Limite di umidità: 20% .. 80% RH non condensante
Autospegnimento: Programmabile da 1 a 30 min
Contenitore: Materiale: ABS V0 autoestinguente
Colore: Pantone 5534 (blu scuro)
Dimensioni: 87 x 162 x 41mm (L x A x P)
Peso: ~ 264 gr.
CALIBRAZIONE
Lo strumento lascia la fabbrica corredato di un certificato che
attesta la bontà del collaudo e la corrispondenza della precisione
dichiarata rispetto ad uno strumento campione la cui calibrazione
è riferibile ad uno standard internazionale.
Su richiesta può essere fornito un certificato di calibrazione con
riportati i singoli valori di taratura. Il periodo consigliato di
ricalibrazione in condizioni normali è di 12 mesi.
Nell'ottica di un continuo sviluppo dei propri prodotti, il costruttore si riserva il
diritto di apportare modifiche a dati tecnici e prestazioni senza preavviso.
Il consumatore è garantito contro i difetti di conformità del prodotto secondo la
Direttiva Europea 1999/44/c nonché il documento sulla politica di garanzia
del costruttore. Su richiesta è disponibile presso il venditore il testo completo
della garanzia.
1
O
2
-10 Pa < P < +10 Pa
-100 Pa < P < +100 Pa
-250 Pa < P < +250 Pa
O.
2
O
2
ITALIANO
