- Page 2 Assembly and installation instructions BiLine Combio-868 LED Assembly and installation instructions Instructions de montage et d'installation Remote-receiver BiLine Combio-868 LED Récepteur radio BiLine Combio-868 LED LED remote-receiver for controlling the LED lighting Récepteur radio LED pour la commande de l'éclairage LED ENGLISH FRANÇAIS...
-
Page 3: Table Of Contents
BiLine Combio-868 LED Assembly and installation instructions Notes on the assembly and installation instructions ..........3 Qualifications ......................... 3 Notes on remote control units ....................3 Depiction ..........................3 1.3.1 Warnings ........................... 3 1.3.2 Tips and recommendations ....................3 1.3.3 Illustrations ........................ -
Page 4: Notes On The Assembly And Installation Instructions
Assembly and installation instructions Notes on the assembly and installation instructions Qualifications These instructions are intended for weinor retailers and partners and assume relevant knowledge. All installation work must be performed by a trained electrician. Notes on remote control units •... -
Page 5: Safety Notes
The device may only be connected to devices and units approved by weinor. The system may not be operated in areas where the transmitted signals might interfere with other devices (e.g. in hospitals or at airports). -
Page 6: Description Of Device

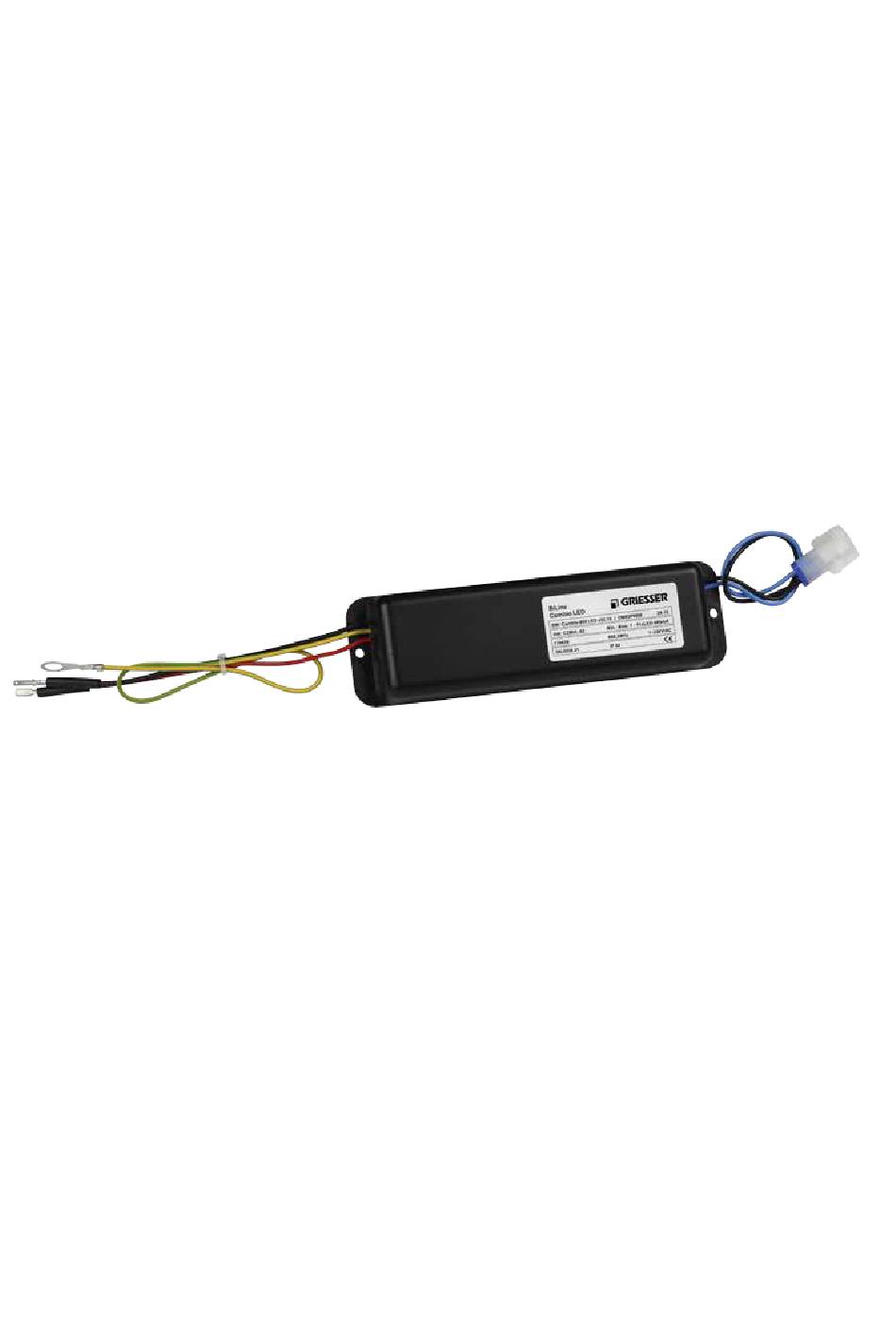

BiLine Combio-868 LED Assembly and installation instructions Description of device Summary of device components Fig. 1: Combio-868 LED remote-receiver Item Connection Connector Wire colour Mains AMP male connector, 2- Blue (N) pole Black (L) Light 2 flat plugs Black Function 3.2.1... -
Page 7: Operation
BiLine Combio-868 LED Assembly and installation instructions Operation To switch the hand transmitter channel, see the hand transmitter operating instructions. The LED remote-receiver has been pre-set in the factory to perform the following functions when used together with a hand transmitter: •... -
Page 8: Getting Started
BiLine Combio-868 LED Assembly and installation instructions Getting started Pre-programmed system The system is usually supplied pre-programmed. This means that all the components can be controlled with the hand transmitter supplied. In this case, once the system is assembled and installed, you can immediately start using the remote-receiver and check that all the functions are working properly. -
Page 9: Troubleshooting
BiLine Combio-868 LED Assembly and installation instructions Troubleshooting Type of fault Cause Remedy • • Light does not react to the No power supply Reconnect power supply signal sent by the hand transmitter • • Light has not been Program light programmed •... -
Page 10: Programming
BiLine Combio-868 LED Assembly and installation instructions Programming Programming the remote-receiver The system is usually supplied pre-programmed. Therefore, when the system is delivered, all the components can be controlled with the hand transmitter supplied. On rare occasions or if servicing has been carried out, however, the system will need to be programmed on site. -
Page 11: Maintenance And Repairs
BiLine Combio-868 LED Assembly and installation instructions Maintenance and repairs DANGER Electric shock! Work involving 230 V mains may only be carried out by a trained electrician. Disconnect the unit from the power supply before performing any work. -
Page 12: Technical Data
Power supply 230 V Frequency 50 HZ Maximum power input of light 32 W; at least. 1 – max. 11 LEDs, weinor system; max. 680 mA IP code IP 54 Permissible ambient temperature 20 to +80°C Radio frequency 868.3 MHz... - Page 13 BiLine Combio-868 LED Instructions de montage et d'installation Assembly and installation instructions Table des matières Remarques sur les instructions de montage et d'installation ....... 13 Qualification ......................... 13 Remarques sur les installations radio .................. 13 Moyen de représentation ..................... 13 1.3.1...
-
Page 14: Remarques Sur Les Instructions De Montage Et D'installation
Instructions de montage et d'installation Remarques sur les instructions de montage et d'installation Qualification Ces instructions s'adressent aux partenaires spécialisés weinor et implique de disposer des connaissances correspondantes. Tous les travaux d'installation doivent être effectués par un électricien. Remarques sur les installations radio •... -
Page 15: Consignes De Sécurité
L'appareil doit uniquement être raccordé avec les installations et les appareils weinor autorisés. Le système ne doit pas être utilisé dans les zones comportant d'autres appareils qui peuvent être perturbés par les signaux radio (par ex. dans des hôpitaux et les aéroports). -
Page 16: Description De L'appareil
BiLine Combio-868 LED Instructions de montage et d'installation Assembly and installation instructions Description de l'appareil Vue d'ensemble de l'appareil Illustration 2 : récepteur radio Combio-868 LED Pos. Raccord Connecteur Couleur du fil Réseau Connecteur AMP 2 pôles Bleu (N) Noir (L) Éclairage... -
Page 17: Utilisation
BiLine Combio-868 LED Instructions de montage et d'installation Assembly and installation instructions Utilisation Pour le changement de canal de l'émetteur manuel, voir instructions d'utilisation de l'émetteur manuel. À la livraison, le récepteur radio LED, en lien avec un émetteur manuel, commande les fonctions suivantes: •... -
Page 18: Mise En Service
BiLine Combio-868 LED Instructions de montage et d'installation Assembly and installation instructions Mise en service Système paramétré Généralement, le système est livré paramétré. Ce qui signifie que tous les composants peuvent être commandés avec l'émetteur manuel livré. Dans ce cas, vous pouvez mettre le récepteur radio en service directement après le montage du système, et effectuer un contrôle du... -
Page 19: Dépannage
BiLine Combio-868 LED Assembly and installation instructions Dépannage Type de défaut Cause Solution • • L'éclairage ne réagit pas au Absence de tension Réenclencher la tension signal de l'émetteur manuel secteur secteur • • L'éclairage n'est pas Paramétrer l'éclairage paramétré... -
Page 20: Paramétrage
BiLine Combio-868 LED Instructions de montage et d'installation Assembly and installation instructions Paramétrage Paramétrage du récepteur radio Généralement, le système est livré paramétré. Lors de la livraison, tous les composants peuvent être commandés avec l'émetteur manuel livré. Dans de rares cas, ou dans le cas d'un entretien, le système doit cependant être paramétré... -
Page 21: Maintenance Et Réparation
BiLine Combio-868 LED Instructions de montage et d'installation Assembly and installation instructions Maintenance et réparation DANGER Choc électrique! Les travaux sur le réseau 230 V doivent uniquement être effectués par un électricien! Avant d'effectuer tous travaux, mettre l'installation hors tension! Effectuer la maintenance du récepteur radio... -
Page 22: Caractéristiques Techniques
Tension secteur 230 V Fréquence 50 Hz Puissance de raccordement 32 W maximale éclairage Min. 1 - max. 11 LED, système weinor; max. 680 mA Indice de protection IP 54 Température ambiant admissible 20 à +80°C Fréquence radio 868,3 MHz... - Page 23 Electromagnetic Compatibility Directive (2004/108/EC) • R&TTE Directive 1999/5/EC • RoHS Directive 2002/95/EC Product name: WeiTronic BiLine Combio-868 LED remote-receiver Product description: Remote-receiver for bidirectional and unidirectional communication between a transmitter and a receiver to control LED lighting Year built: 2013 The electrical ratings for the remote-receiver can be found on the name plate and in the technical documents relating to the remote-receiver.
