H3C FAN-40-5-A User Manual

H3C FAN-40-5-A 风扇手册-5PW101
风扇模块介绍
FAN-40-5-A 风扇模块为吹风风扇（气流方向：由风扇侧到电源侧），包含五个独立运行风扇。
该风扇模块具有功耗低、散热快、可热插拔，并可根据设备温度自动进行风速调整等特点，能为
设备提供强劲的散热降温功能。

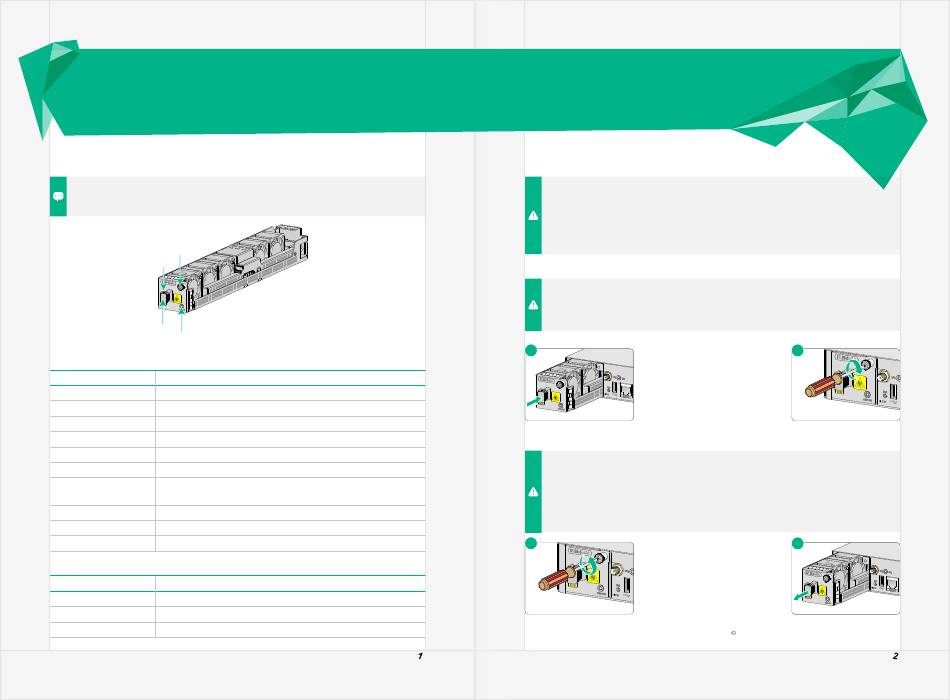

风扇模块示意图
松不脱螺钉
防静电腕带插孔
拉手
风扇状态指示灯
风扇模块规格
项目
风扇数量 5个40×40×28mm风扇
风道方向 从风扇侧向电源侧吹风
最大风扇转速 22000 R.P.M
最大风量
110 CFM
最大功耗 50 W
工作电压 7.0 V to 13.8 V
–20°C to +55°C (–4°F to +131°F), (长期)
工作环境温度
55°C to 60°C (131°F to 140°F), (短期)
工作环境相对湿度 5% RH to 95% RH, (无冷凝)
–40°C to +70°C (–40°F to +158°F)
存放环境温度
存放环境相对湿度 0% RH to 100% RH, (无冷凝)
风扇模块指示灯
指示灯状态
绿灯常亮 风扇模块运行正常
红灯常亮 风扇模块运行异常
常灭 风扇模块没有上电
规格
含义
BOM: 3101A0R1
风扇模块的安装和拆卸
• 在安装和拆卸风扇模块时，操作者需自行准备并佩戴防静电腕带，请确保防静电腕带
已经正确接地并与皮肤良好接触。
• 请不要接触风扇模块中露出的任何导线、端子部分。
• 请不要将风扇模块放置在潮湿的地方，也不要让液体进入风扇模块内部。
• 当风扇模块内部线路或元器件出现故障时，请移交维修人员进行检修，不要随意拆卸风扇模块上
的部件。
风扇模块的安装
• 在安装风扇模块前，请确认风扇模块型号与设备匹配且风扇模块的风道方向和安装环境的通风方
向要求一致。
• 为了避免损坏风扇模块或背板的连接器端子，风扇模块插入过程中动作要缓慢，如果插入过程阻
力较大或风扇模块位置出现偏斜，必须先拔出风扇模块，然后重新插入。
1. 用一只手捏住风扇模块拉手，另
1
一只手托住风扇模块底部，拿起风
扇模块并对准风扇插槽。将风扇模
块沿着插槽导轨水平插入，直到风
扇模块完全进入插槽，并且与背板
连接器端子接触良好。
2. 用螺丝刀沿顺时针方向拧紧风扇模
块上的松不脱螺钉，将风扇模块固
定好。
风扇模块的拆卸
• 更换风扇框建议在30s内完成，超时可能会引起设备过热触发保护性重启。
• 在设备运行状态下更换风扇模块时，请注意用电安全。
• 在设备运行状态下更换风扇模块时，请不要接触转动中的风扇，避免被旋转中的风扇划伤。
• 在风扇停止转动后，建议不要碰触风扇扇叶和旋转轴，以免损害风扇的动平衡，导致风扇运转时
噪音加大。
• 请将拆卸下来的风扇模块及时放置到防静电垫上或防静电袋中。
1
1. 使用螺丝刀沿逆时针方向拧松风扇
模块上的松不脱螺钉。
2. 用一只手捏紧风扇模块的拉手，将
风扇模块拉出一部分。用另一只手
托住风扇模块底部，同时沿着插槽
导轨水平缓慢地向外拉出风扇模块。
Copyright
如需了解产品及安装方面的更多信息，请登录H3C网站 www.h3c.com
2
2
2019 新华三技术有限公司 版权所有，保留一切权利
本文档中的信息如有更改，恕不另行通知
