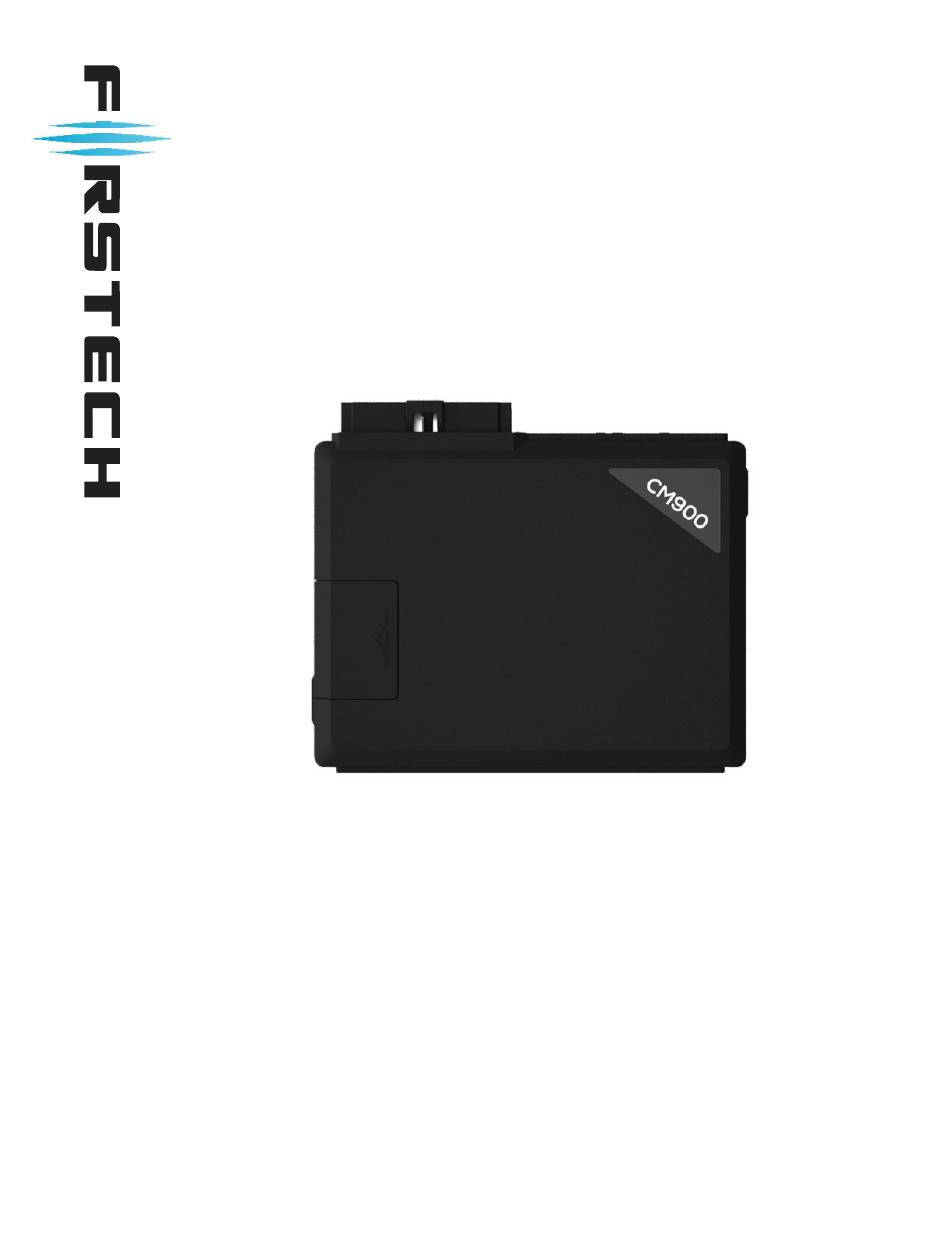

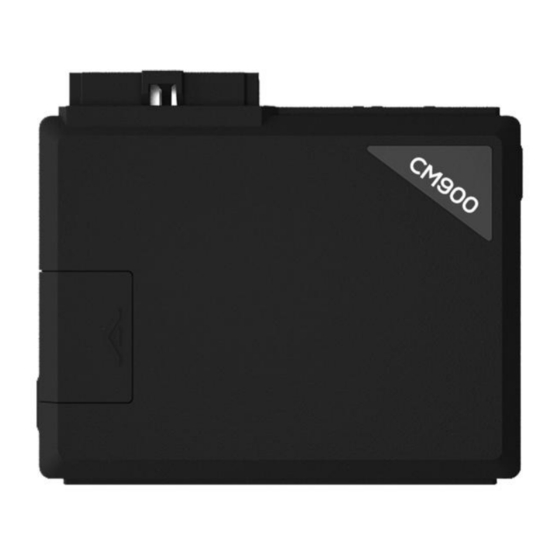

MASTER GUIDE
2019 CM900S/AS v1.15
Firstech, LLC.
21903 68th Ave S.
Kent, WA 98032
Phone. 888-820-3690
Fax. 206-957-3330
Please visit www.firstechdata.com for additional installation resources

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CM900 and is the answer not in the manual?

Questions and answers

Related Manuals for Firstech CM900

Summary of Contents for Firstech CM900

  • Page 1 MASTER GUIDE 2019 CM900S/AS v1.15 Firstech, LLC. 21903 68th Ave S. Kent, WA 98032 Phone. 888-820-3690 Fax. 206-957-3330 Please visit www.firstechdata.com for additional installation resources...

  • Page 2: Table Of Contents

    Alarm and Starter System www.firstechdata.com CM900 Master Guide Table of Contents Wire Schematic Introduction Kit Contents Installation Basics Remote Programming Routine Valet Mode Placement and Use of Components Common Procedures Wiring D e s c r i p t i o n s...
  • Page 3 Alarm and Starter System www.firstechdata.com CM900 Master Guide CM-900S Wiring Schematic (Remote Start) CM-900AS Wiring Schematic (Alarm-Remote Start) Copyright 2018 Firstech, LLC. Page 2...

  • Page 4: Introduction

    Introduction Thank you! For selecting a Firstech remote start security system as your product of choice. The following manual is a complete Master guide to the CM900 universal Control Module and is intended for experienced and authorized Firstech technicians only. If you need any further technical support, please call us at 888-820- 3690 dial 9 then ext.

  • Page 5: Installation Basics

    4 remote banks. You may program single remote into multiple banks if necessary The CM900 will be set to Tachless mode out of the box. If you wish to use Tach mode, complete the Tach programming procedure as described below and the CM will automatically switch to Tach mode.

  • Page 6: Valet Mode

    STEP 2: Within a 2 second period after the 5th ignition cycle tap (a quick 0.5 second press and release) the Lock button on the Firstech remote. The parking lights will flash once to confirm the transmitter has been coded. Repeat step 2 for each additional remote, up to 4.

  • Page 7: Placement And Use Of Components

    Antenna and Cable Firstech antennas are calibrated for horizontal installation at the top of the windshield. The cable that connects the antenna to the control module must be free from any pinches or kinks. Installing the antenna in areas other than the windshield may adversely affect the effective transmitting distance of the remotes.
  • Page 8 Sensor can be mounted in any orientation, tilt will set 30 seconds after arming. STEP 1: Turn the ignition to the ‘on’ position STEP 2: Send Unlock command 2 times (unlock => unlock) using any Firstech remote or OEM remote (capable of Controlling the CM7 through data module) At this time the DAS-II display will initialize and stay powered up for at least 5 minutes or until ignition is off.
  • Page 9 Alarm and Starter System www.firstechdata.com CM900 Master Guide STEP 5: push the programming button repeatedly until desired sensitivity level is reached (setting 0 will indicate sensor is OFF => except option 2 window break sensor conditions) STEP 6: Hold programming button for 2 seconds to save sensitivity setting. After the setting is saved the sensor will start over at sensor 1 again.
  • Page 10 STEP 5: The CM will chirp/honk/flash (1-10 times) indicating the current sensitivity level STEP 6: Using any Firstech remote, OEM remote (capable of Controlling the CM900AS through data module), or the Arm/Disarm analog inputs, tap lock or unlock 1 time to increase or decrease 1...

  • Page 11: Common Procedures

    Every 2 Way LCD Firstech RF kit includes an optional thermistor, which must be plugged into the blue 2 pin port of the CM900 in order to use properly. The use of the thermistor allows the 2 Way LCD remote to display the vehicle’s interior temperature on screen or the status page of your Drone mobile phone App.
  • Page 12 Alarm and Starter System www.firstechdata.com CM900 Master Guide STEP 2: Use the Up or Down Arrow Button to change the lower number on LCD Line 2 to 10 – Auxiliary 1 or 11- Auxiliary 2. STEP 3: Scroll up the menu to Option 4-01 and 4-02 and set the options. Please see the Option Table for details.
  • Page 13 2 times and the sirens chirps twice, this would indicate the tach did not learn. A few seconds after the 2 flashes, the CM900 will flash parking lights to indicate the tach learn error. “EZ TACH” programming procedure (only available when set to tach mode feature 2-10 option 12)
  • Page 14 Alarm and Starter System www.firstechdata.com CM900 Master Guide STEP 2: Test wire and make connection. The stator wire is found at the vehicle’s alternator. Change your multimeter to DC voltage before testing for this wire. A. At rest, with the ignition off, the stator wire should test 0V DC.

  • Page 15: Wiring Descriptions

    Alarm and Starter System www.firstechdata.com CM900 Master Guide Wiring Descriptions Connector 1 (CN1), 8-Pin (NOTE: Please see FT-LC1 for a low current version of CN1) Pin 1 Red - Constant 12V positive (+) power input. (this input provides power to the CM processor, Ignition 1, and accessory ports) This wire must be connected.
  • Page 16 Alarm and Starter System www.firstechdata.com CM900 Master Guide Pin 7 Green - Ignition 12V positive (+) output and input. This wire must be connected to the vehicle’s ignition for remote start and valet / remote programming. The proper wire will test 0V with the key in the off position, 12 V (+) while the key is in the on position and 12V (+) during crank.
  • Page 17 Alarm and Starter System www.firstechdata.com CM900 Master Guide Pin 6 Orange/White - [POC 6] Factory Alarm Disarm (FAD) 250mA, 800mS negative (-) output: This output will provide a (-) pulse during unlock and every time prior to the GWR (ground when running: aka.
  • Page 18 Alarm and Starter System www.firstechdata.com CM900 Master Guide Pin 16 Red/White - Door zone input (-): This wire monitors negative (-) trigger door-pins for security and turbo timer purposes the proper wire in the vehicle, will provide a negative (-) trigger only when the doors are opened.
  • Page 19 This connector will still be available for any Firstech lock harness. (FT-DM600 or FT-DM700) Pin 1 None - 12v B+ constant output: available when using a Firstech door lock Module DM600, DM700 Pin 2 Violet/White - Trunk release 250mA, 800mS negative (-) output: This is an optional output that will release the trunk.
  • Page 20 (+) trigger door lock systems. For additional lock settings review Option Group 1. Pin 6 not used. Pin 6 None - B- ground output: available when using a Firstech door lock Module FT-DM600, FT-DM700 Connector 5 (CN5), Grey 4 Pin (UART data port) Drone/Fortin data to data only...
  • Page 21 Alarm and Starter System www.firstechdata.com CM900 Master Guide Connector 8 (CN8), 4-Pin to 4-Pin or 6-Pin (Pre-wired Antenna Cable) Connect your antenna cable to this port. You can only use 4 to 4 pins or 4 to 6 pin antenna cables. 6 to 6 Pin antenna cables do not work.

  • Page 22: Feature Programming Tables

    Alarm and Starter System www.firstechdata.com CM900 Master Guide Feature Programming Tables Feature Group 1 Feature Default(I) Option (II) Option (III) Option (IV) Unlock before, Lock after, Lock After Lock After Start Only starting. Shutdown Only Lock / Unlock pulse duration.
  • Page 23 Alarm and Starter System www.firstechdata.com CM900 Master Guide Feature Group 2 Feature Default(I) Option (II) Option (III) Option (IV) Optimal Tach Tach Sensing Type Previous Tach Method Threshold Turbo mode. 2 Min 1Min 4 Min CM900AS ONLY Diesel timer. 3~99 sec (12sec Default)
  • Page 24 Alarm and Starter System www.firstechdata.com CM900 Master Guide Feature Group 3 Feature Default(I) Option (II) Option (III) Option (IV) Constant Output While Flashing Output While Off While Remote Off While Lock and Parking lights Control Remote Started Remote Started Started...
  • Page 25 Alarm and Starter System www.firstechdata.com CM900 Master Guide Feature Group 4 Feature Default(I) Option (II) Option (III) Option (IV) Aux 1 output 0.5sec Latch 0.5 sec Pulse + Program Program Aux 2 output 0.5sec Latch 0.5 sec Pulse + Program...
  • Page 26 Alarm and Starter System www.firstechdata.com CM900 Master Guide Feature Special Option Group 2 Setting Value S-#2 Programmable Output Optional Channel 2nd LIGHT [ 1 ] HORN [ 8 ] Hazard light 2 [ 23 ] RAP [ 31 ] POC #1 (Default: Light)

  • Page 27: Feature Option Descriptions

    (Length of output time will be based on feature 1-02 option settings.) FO3 - Lock: This option will provide a double pulse lock output only for lock each time the CM900 executes the lock command. (Length of output time will be based on feature 1-02 option settings.) FO4 - Lock and unlock: This option will provide a double pulse lock output for both lock and unlock each time the CM900 executes lock or unlock commands.
  • Page 28 FO2 - On: This option (when activated with the Firstech remote or Drone) will provide a door lock output when the foot brake is applied, or 12 Volts is applied to the foot brake input on the CM900. Copyright 2016 Firstech , Page 28 LLC.
  • Page 29 Firstech 2 Way LCD when using an OEM remote. FO1 - Off: (default) This feature disables the page back update to the 2 Way Firstech remote when your interface module provides OEM remote status updates to the CM900.
  • Page 30 CM900 to wait to start. FO1 - Wire: (default) This option will allow the CM900 to read input on wait to start wire. It may be connected to a wait to start indicator on a diesel vehicle. When the CM900 sees input, it will delay the crank output for up to 99 seconds or until signal has been removed.
  • Page 31 2-13) the CM900 will wait 3 hours, remote start and run for 4 minutes unless the cold start feature is enabled. If this is the case, the CM900 will check the temperature once every 3 hours. If it is at or below the selected temperature, (see feature 2-08) it will start and run for 4 minutes.
  • Page 32 This option will allow the user to set a predetermined time to remote start on the 2 ways LCD remote. Once the timer mode is activated it will start the countdown timer on the CM900 based on the difference of time between what the remote clock is set to and the timer mode time is set to.
  • Page 33 Note: feature 2-10 must be set to option 1 for it to work properly. If there is tach signal input to the CM900 either analog or data interface module, this option will not operate consistently.
  • Page 34 2-13 Timer Mode: (Note: Must be set to on to operate timer mode). This feature enables the user to activate and deactivate Timer Mode (see option 2-06) using the Firstech remote or accessory (see the user manual for that remote for instructions).
  • Page 35 Alarm and Starter System www.firstechdata.com CM900 Master Guide 2-16 Force Remote Start shutdown: This feature will allow the user to have the remote start automatically shut down as soon as there is a door zone opened. FO1 – OFF (default) FO2 –...
  • Page 36 Alarm and Starter System www.firstechdata.com CM900 Master Guide FO2 - Anti Grind only: This option will allow the Starter Kill wire to provide a negative output when the system is remote started which can be used to enable starter interrupt and prevent the user from grinding the starter during secure remote start take over.
  • Page 37 FO2 - Key 5 times with Foot Brake Trigger or Remote (Lock + Trunk): This option allows the user to enter valet mode using either method described. Note: the user may exit valet mode with their Firstech remote (please check users guide for each remote for valet mode exit procedure), or with the key to ignition or “on”...
  • Page 38 When set to this option the CM will unlock and send the FAD commands on the first disarm/unlock press from a Firstech remote. 4-01 Aux 1 Output: This feature determines the duration of the auxiliary 1 output. (Option 4 allows the output duration to be set for a specific length of time 1-99 sec.
  • Page 39 CM900 is locked/armed the first time (I.e. if you send a second lock/arm command it will not trigger again) FO3 - With Start: this option will trigger AUX 2 (output time based on feature 4-02) any time the CM900 remote start sequence is activated. Note: this output timing will trigger at the same time as GWR (status...
  • Page 40 FO2- Off: this option will disable the additional step required by the user to activate the AUX outputs. FO3- On while armed: this feature will only require the user to perform the additional override step to activate Aux outputs ONLY WHEN the CM900 is ARMED. While the system is disarmed or unlocked this step is not required.

  • Page 41: Special Option Groups 1

    Drone. FO3 - On + Start: This option will provide an alert to any Firstech 2 Way LCD remote or Drone when the vehicles battery voltage (at the C900 power connector) drops to 11.7volts for a minimum of 1 second.
  • Page 42 (function also POC setting 5) POC 5 - Orange • FAA (Factory Alarm Arm): (default setting value 0) This channel will provide a 250mA output with the lock/arm command. Note: the CM900 will provide this output approx. 100mS before the unlock output.
  • Page 43 SV 10 - provides a 250mA (-) negative output (based on feature 4-01 setting) when AUX is AUX1: triggered by Firstech 4 button remote, 2way LCD remote, or Drone, on any POC programmed with this setting. SV 11 - provides a 250mA (-) negative output (based on feature 4-02 setting) when AUX is...

  • Page 44: Option Programming Steps

    How to Program Options There are two ways to set options on the CM7 control modules. You can use the FT-OP500-KIT or most Firstech remotes. The remotes include 4 or 5 buttons 1 and 2 Way remotes. Option Programming Using the FT-OP500-KIT The OP500 can be used to change anything in the Option Tables.
  • Page 45 Alarm and Starter System www.firstechdata.com CM900 Master Guide Option Programming with FT-OP100 (valet button) (Limited feature group access 1-4) STEP 1: Make sure the Control Module is in a disarmed/unlocked state STEP 2: Connect FT Valet OP-100 button to the CM’s 4 pin blue antenna port...
  • Page 46 Alarm and Starter System www.firstechdata.com CM900 Master Guide How to Program Options with 5 Button 2-Way Remotes (F + Trunk) for 3 seconds Tap Key Tap Lock Tap Unlock Tap Trunk Tap Key Option then (F + Trunk) for 3...
  • Page 47 Alarm and Starter System www.firstechdata.com CM900 Master Guide How to Program Options with 2 Way Remotes with Roman Numerals (1 + 2) for 3 seconds then Option Tap Button 4 Tap Button 1 Tap Button 2 Tap Button 3 Tap Button 4...

  • Page 48: Troubleshooting

    Alarm and Starter System www.firstechdata.com CM900 Master Guide STEP 2: Scroll through menu waiting for 1 parking light flash and/or siren chirp per line. STEP 3: Once finished scrolling through menu, wait for the parking lights and/or siren chirp to confirm the option number.

  • Page 49: Frequently Asked Questions

    Alarm and Starter System www.firstechdata.com CM900 Master Guide Remote Start Shutdown Error Codes If the remote start sequence has been completed and the vehicle shuts down, the vehicle’s parking lights will flash 4 times, pause then flash again with the error code. Tap button 4 on 2 Way remotes to initiate the shutdown error codes.
  • Page 50 Alarm and Starter System www.firstechdata.com CM900 Master Guide Why doesn’t my CM900 have the green/white wire loop inside the brain module? A: The CM900S/AS are for Automatic transmission vehicles ONLY. What do I do with the thick blue wire on Connector 1? A: It is used to power a (+) 2nd Ignition.
  • Page 51 POC wires on CN5 that you are not using. With the OP500 go into the Special Option Group 2 and set those POC’s to Aux 1 and Aux 2. Review the “Special Option Group” programming section of this manual. Technical Support Contacts Firstech technical support is reserved for authorized dealers only. Monday - Friday: 888-820-3690 (7:00 am –...
  • Page 52 Drone activation and testing: http://accounts.dronemobile.com/ Tech Support page Facebook access: https://www.facebook.com/groups/Firstechtechsupportgroup/?fref=nf Vehicle wiring database: http://www.firstechdata.com/ Operation and training videos https://www.youtube.com/channel/UCvLp0NC-DQnoPJVly7do5Kg Dealer activation/flashing sites: Drone activation account: https://accounts.dronemobile.com Idatalink and Firstech flashing site: http://compustar.idatalink.com http://arcticstart.idatalink.com http://maestro.idatalink.com/ Copyright 2016 Firstech , Page 52 LLC.
  • Page 53 GUIDE MAÎTRE Firstech, LLC. 21903 68th Ave S. Kent, WA 98032 Téléphone. 888-820-3690 Fax. 206-957-3330 Veuillez visiter www.firstechdata.com pour avoir plus de ressources d<information sur l’’installation...
  • Page 54 Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com Table de matières Schéma de connexion Introduction Contenu de la trousse Fondements d’installation Routine de programmation de la télécommande Mode valet Placement et utilisation de composants Procédés courants Description de raccordement...

  • Page 55: Introduction

    Introduction Merci! D’avoir sélectionné un système de sécurité de démarrage à distance Firstech. Ceci est un guide maître du module de contrôle universel CM900 et il est destiné aux techniciens Firstech autorisés et expérimentés seulement. Si vous avez besoin d’un support technique supplémentaire, veuillez nous appeler au 888- 820-3690 choisissez le extension 203 ou visitez notre site Web www.firstechdata.com...

  • Page 56: Fondements D'installation

    4 groupes de télécommandes. Vous pouvez programmer une seule télécommande dans plusieurs groupes si nécessaire. Par défaut le CM900 sera sur le mode sans tachymètre. Si vous désirez utiliser le mode tachymètre, compléter la procédure de programmation du tachymètre comme décrite ci-dessous et le CM changera automatiquement au mode tachymètre.

  • Page 57: Routine De Programmation De La Télécommande

    ÉTAPE 2: à l’intérieur de 2 secondes après le 5e tour de la clé, pressez (seulement 0,5 seconde et relâchez) le bouton de verrouillage sur la télécommande Firstech. Les feux de stationnement clignoteront une fois pour confirmer que l’émetteur a bien été programmé. Répétez l’étape 2 pour chaque télécommande additionnelle, jusqu’à...

  • Page 58: Placement Et Utilisation De Composants

    IMPORTANT: Le placement et l’utilisation de composants est primordial pour la performance de ce système. Antenne et câble Les antennes de Firstech sont calibrées pour une installation horizontale dans le haut du pare-brise. Le câble qui connecte l’antenne au module de contrôle doit être libre de toute retenue ou nœud. Installer l’antenne dans un autre endroit que le pare-brise peut affecter négativement la distance de transmission des télécommandes.
  • Page 59 Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com FT-Impact Ceci est un détecteur d’impact analogique à deux niveaux inclus avec la trousse CM900AS. Le CM900AS par défaut accepte le FT-impact et fournit des sorties d’avertissement et de déclenchement. Il y a un cadran situé au bout du FT-impact (en forme d’œuf) avec des réglages qui partent de “off”...
  • Page 60 Si le code est entré incorrectement, la DEL clignotera 3 fois et une alerte sera envoyée à toute télécommande Firstech bidirectionnelle à ACL ou Drone connecté au CM. NOTE: Si vous entrez un code erroné plus de 5 fois à l’intérieur de 30 minutes, la fonction tactile du STD sera désactivée pendant 1 HEURE.
  • Page 61 Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com ÉTAPE 3: poussez le bouton de programmation plusieurs fois jusqu’à ce que le détecteur désiré soit choisi, 1 à 5 montré dans le tableau ci-dessous. (Le bouton de programmation sera utilisé...
  • Page 62 ÉTAPE 5: le CM émettra des bips/klaxonnera/clignotera (1 à 10 fois) pour indiquer le niveau actuel de sensibilité. ÉTAPE 6: En utilisant n’importe quelle télécommande Firstech, télécommande OEM (capable de contrôler le CM900AS à travers le module de données) ou les entrées analogiques activer/désactiver, pressez sur verrouiller ou déverrouiller 1 fois pour augmenter ou diminuer 1...

  • Page 63: Procédés Courants

    Toutes les trousses d’ACL bidirectionnelles de Firstech incluent un thermistor optionnel, qui doit être branché dans le port bleu à 2 broches du CM900 pour être utilisé correctement. L’utilisation du thermistor permet l’affichage de la température intérieur du véhicule sur l’écran de la télécommande bidirectionnelle ACL ou la page d’état de votre appli Drone de votre téléphone.
  • Page 64 . FT-RFID La fonction FT-RFID, maintenant incluse avec deux des dernières télécommandes bidirectionnelles de Firstech, déverrouilleront/désarmeront le véhicule quand il est dans la zone de portée de l’antenne (ANT- 2WSF). Préparation de l’installation du FT-RFID ÉTAPE 1: réglez l’option 1-14 aux réglages 1 ou 2 (l’option 4 n’est plus disponible) ÉTAPE 2: connectez l’ANT-2WSF en utilisant le câble d’antenne à...
  • Page 65 Le CM900 peut être mis en mode tachymètre automatiquement en suivant les étapes ci-dessous. Firstech vous recommande d’utiliser un multimètre numérique quand vous tester le tachymètre.
  • Page 66 Si les feux de stationnement clignotent 2 fois et la sirène émet 2 bips, cela veut dire que le tachymètre n’est pas programmé. Quelques secondes après les 2 clignotements, le CM900 fera clignoter les feux de stationnement pour indiquer l’erreur du tachymètre.
  • Page 67 Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com Mode sans tachymètre – (Seulement pour des véhicules à transmission automatique, réglage par défaut du CM900S/AS) La détection sans tachymètre est un mode de détection alternatif du moteur. Elle ne nécessite pas une connexion au véhicule autre que le faisceau de câblage de l’allumage principal.

  • Page 68: Description De Raccordement

    Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com Description de raccordement Prise 1 (CN1), 8-Pin (NOTE: Veuillez voir FT-LC1 pour une version à faible courant du CN1) Connecteur 1 Rouge – Entrée de puissance constante 12V positif (+). (Cette sortie fournit du courant au processeur CM, à...
  • Page 69 Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com Connecteur 7 Vert – Entrée et sortie de l’allumage de 12V positive (+). Ce fil doit être connecté à l’allumage du véhicule pour le démarrage à distance et pour la programmation valet/télécommande. Le fil correct montrera 0V avec la clé...
  • Page 70 Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com Connecteur 5 Orange - [POC 5] Sortie négative (-) d’activation de l’alarme d’origine (FAA) de 250mA, 800mS: Ceci est une sortie optionnelle qui fournira une impulsion (-) pendant le verrouillage, après l’essai de démarrage et encore une fois après la fermeture du moteur après un démarrage à...
  • Page 71 Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com Connecteur 13 Bleu pâle – Entrée négative (réglage par défaut) de minuterie turbo/stationnement/frein d’urgence. Cette entrée est nécessaire pour le mode minuterie turbo. Le fil correct du frein d’urgence fournira une impulsion (-) quand le frein d’urgence est mis et la clé est dans le contact ou dans la position ON.
  • Page 72 Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com Connecteur 3 Bleu - [POC 3] Sortie de 250mA négative (-), 800mS de déverrouillage: Ceci est une sortie optionnel qui fournira seulement une sortie d’impulsion négative pour le déverrouillage des portières. Le système déverrouillera les portières et désarmera l’alarme.
  • Page 73 Prise 4 (CN4), 6-Pin Note: Ce faisceau des fils n’est pas inclus avec les trousses des faisceaux des fils du CM900. Le verrouillage (POC2), déverrouillage (POC 3), déverrouillage du coffre ont été déplacés au CN3 faisceau de fils I/O et sont de sorties programmables. Cette prise sera encore disponible pour n’importe quel faisceau de fil Firstech.
  • Page 74 Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com Prise 5 (CN5), Gris 4 connecteurs (port de données UART) seulement données à données Drone/Fortin Connecteur 1 (B+) – sortie constante 12V positive (+) Connecteur 2 (B-) – sortie masse (-) Connecteur 3 (RX) –...
  • Page 75 Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com Prise 9 CM900AS SEULEMENT (CN9), 2-connecteur (DEL pré-câblé) ** Prise BLANCHE Note: ne pas confondre avec le port Thermistor. Note: la DEL s’allumera fixe quand activée pour toute la durée du réglage du détecteur.

  • Page 76: Tableaux De Programmation Des Fonctions

    Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com Tableaux de programmation des fonctions Groupe de fonctions 1 Fonction Défaut(I) Option (II) Option (III) Option (IV) Verrouiller déverrouiller avant, verrouiller Verrouiller seulement seulement après après, démarrage. après le démarrage l’arrêt du moteur durée d’impulsion...
  • Page 77 Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com Groupe de fonctions 2 Fonction Défaut(I) Option (II) Option (III) Option (IV) Type de détection Seuil optimal du Méthode précédente du tachymètre tachymètre tachymètre Mode turbo. CM900AS 2 Min 1Min 4 Min SEULEMENT Minuterie Diesel.
  • Page 78 Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com Groupe de fonctions3 Fonction Défaut(I) Option (II) Option (III) Option (IV) Sortie clignotante Fermé seulement Contrôle des feux de Sortie constante pendant Fermé pendant le pendant le démarrage à pendant le verrouillage stationnement le démarrage à...
  • Page 79 Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com Groupe de fonctions 4 Fonction Défaut(I) Option (II) Option (III) Option (IV) Impulsion de 0,5 s + Sortie Aux 1 0,5s Verrou Programme Programme Impulsion de 0,5 s + Sortie Aux 2...
  • Page 80 Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com Fonction Valeur du réglage Groupe d’options spéciales 2 S-#2 Canal de sortie Optionnel programmable POC #1 (par défaut: 2e LUMIÈRE [ 1 ] KLAXON [ 8 ] feu de détresse 2 [ 23 ] RAP [ 31 ] lumière)

  • Page 81: Descriptions Des Options Des Fonctions

    FO4 – Verrouiller seulement après l’arrêt du moteur: enverra une commande de verrouillage seulement après que le CM900 ait réussi l’arrêt du moteur. Note: il ne fournira pas une sortie si le CM900 est fermé avec une sortie de contournement d’urgence. (C.-à-d. la broche du capot ou l’entrée de la pédale du frein)
  • Page 82 1-08 Mode passif: CM900AS SEULEMENT Quand les options 2 ou 3 sont sélectionnées l’usager a le choix d’activer la fonction “activation passive” (“Passive arming”) en utilisant une télécommande Firstech ou Drone (veuillez vérifier le manuel de l’usager pour une télécommande spécifique pour les étapes d’activation passive)
  • Page 83 12V à l’entrée du frein sur le CM900. Le CM900AS fournira une sortie de déverrouillage de portière dès que la clé est tourné à OFF ou que le frein d’urgence est appliqué (on doit avoir une entrée de frein d’urgence connectée ou fournir une entrée de frein d’urgence à...
  • Page 84 Le CM sera prêt à envoyer la commande désactivation/déverrouillage de 12 à 15 secondes après que le système a été armé en utilisant une télécommande Firstech ou un accessoire (STD, Drone, entrée OEM). Approximativement 12 secondes après être armé, le système cherchera la télécommande améliorée RFID et désactivera/déverrouillera une fois que la télécommande entre dans le champ de...
  • Page 85 FO2 – Lecture précédente du tachymètre: cette option réglera le CM900 pour enregistrer le voltage au ralenti qui est programmé en ce moment. Le CM 900 déclenchera le démarreur une fois que le voltage au ralenti du tachymètre est rencontré.
  • Page 86 à une entrée de bougie de préchauffage câblé pour permettre au CM900 d’attendre pour démarrer. FO1 - Fil: (par défaut) Cette option permettra au CM900 la lecture du fil d’attente pour le démarrage. Il pourrait être connecté à un indicateur d’attente de démarrage dans véhicule diesel. Quand le CM900 détecte l’entrée, il attendra pour la sortie d’essaie de démarrage jusqu’à...
  • Page 87 à distance et le moteur roulera pendant 4 minutes sauf si la fonction démarrage froid est activée. Si c’est le cas, le CM900 vérifiera la température chaque 3 heures. Si elle est à la température sélectionnée ou au –dessous (voir fonction 2-08) il démarrera et le moteur roulera pendant 4 minutes.
  • Page 88 à distance sur la télécommande bidirectionnelle ACL. Une fois que le mode programmé est activé, le compte à rebours débutera sur le CM900 basé sur la différence de temps entre l’heure programmée dans l’horloge de la télécommande et l’heure programmé...
  • Page 89 (1-6 secondes) (programmable seulement avec OP500 v.31+ mise à jour) (par défaut 3 secondes), ensuite elle laisse activées le reste des sorties allumage et accessoire du CM900 et considère le véhicule en marche. Note: ceci est une bonne option pour les applications “Push to Start” (PTS) et les véhicules hybrides (excepté...
  • Page 90 Note: la fonction 2-10 doit être réglée à l’option 1 pour son bon fonctionnement. S’il y avait une entrée de signal du tachymètre au CM900 soit analogique ou du module d’interface des données, cette option pourrait ne pas fonctionner correctement.
  • Page 91 Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com 2-15 Mode minuterie turbo “Start Timer”: CM900AS SEULEMENT Cette fonction permettra à l’utilisateur de personnaliser la procédure utilisée pour activer la fonction minuterie turbo. FO1 – Dernière portière fermée (les portières verrouillent avant la fermeture du moteur): (par défaut) (des actions requises avant 5 minutes) Cette option débutera la minuterie turbo une fois la...
  • Page 92 Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com 3-02 Bips de confirmation: cette fonction permettra à l’usager de sélectionner une sortie de sirène ou de klaxon plus courte pour simuler une sortie d’activation/désactivation/démarrage plus silencieuse. FO1 - 30mS: ceci est une sortie de sirène de 30 millisecondes avec bips de confirmation d’activation, désactivation et démarrage.
  • Page 93 Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com FO3 - 120 secondes: cette option fournira une sortie (+) de 120 secondes sur le fil de la sirène (brun CN3) pendant une alarme complète. FO4 – Bips pendant 20 secondes: cette option fournira une sortie d’impulsion (+) de 20 secondes sur le fil de la sirène (brun CN3) pendant une alarme complète.
  • Page 94 ON et presser la pédale du frein 10 fois à l’intérieur de 10 secondes. 3-13 Contrôle de température de la sortie du dégivreur: cette fonction déterminera la température à laquelle le CM900 fournira une sortie à n’importe quel POC programmé avec réglage 17 ou 21 (dégivreur et dégivreur 2) FO1 –...
  • Page 95 être en train de sonner aussi. Dans le cas que la fonction FAD déverrouille les portières, le CM900 enverra le FAA sur les deux connexions, données et analogique, 5 secondes plus tard pour s’assurer que le véhicule est réverrouiller et sécurisé.
  • Page 96 Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com FO1 - 500ms: cette option fournira une sortie négative (-) de 500 millisecondes (une demie seconde) sur n’importe quel POC programmé avec le réglage 10 (AUX 1) FO2 - Verrouillée: cette option fournira une sortie négative (-) verrouillée sur n’importe quel POC programmé...
  • Page 97 FO3 – Avec démarrage: cette option déclenchera AUX2 (la durée de la sortie basée sur la fonction 4- 02) chaque fois que la séquence de démarrage à distance du CM900 est activée. Note: la sortie se déclenchera an même temps que le GWR (sortie d’état) 4-06 Durée de sortie du feu de détresse : Applicable au feu de détresse POC SV30 cette fonction offre des...
  • Page 98 à distance chaque 60 secondes. 4-05 Sortie Aux sécuritaire: cette fonction est conçue pour éviter l’activation accidentelle des sorties AUX en requérant une étape additionnelle quand on utilise une télécommande Firstech à 4 boutons ou une bidirectionnelle à ACL.
  • Page 99 4-12 Détecteur d’impact: CM900AS SEULEMENT cette fonction déterminera le fonctionnement du port de sortie du détecteur d’impact. FO1 – Impact standard: cette fonction permet au CM900 de communiquer avec le détecteur analogique d’impact FT-Shock. Ce détecteur d’impact est ajustable manuellement sur le détecteur.

  • Page 100: Groupes D'options Spéciales 1 Et 2

    FO2 - On: cette option enverra une alerte à n’importe quelle télécommande Firstech bidirectionnelle à ACL ou Drone quand le voltage de la batterie du véhicule (dans le connecteur de puissance du CM900) tombe à 11,7 volts pour un minimum de 1 minute. Note: la télécommande Firstech bidirectionnelle à...
  • Page 101 Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com SO3- Minuterie diesel: (L’option 2-03 doit être réglée en premier au réglage 2.) Cette option spéciale permet une attente spécifique pour le temps du démarrage (en secondes) à être programmé. Ceci prévient le besoin d’un relai de minuterie et élimine la connexion au fil “wait to start”...
  • Page 102 POC 6 - Orange/blanc • FAD (désactivation de l’alarme d’origine): (valeur du réglage par défaut 0) Ce canal fournira une sortie de 250mA avec l’ordre de déverrouillage/désactivation. Note: le CM900 fournira cette sortie approximativement 100mS avant la sortie de déverrouillage. . (Aussi fonction POC réglage 7) POC 7 - Blanc •...

  • Page 103: Programmation Des Options

    Programmation des options Comment programmer les options Il y a deux façons de programmer les options du CM900. Vous pouvez utiliser le FT-OP500-KIT ou la plupart des télécommandes Firstech. Les télécommandes peuvent être unidirectionnelles ou bidirectionnelles à 4 ou 5 boutons.
  • Page 104 Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com Programmation d’options en utilisant le FT-OP500-KIT L’OP500 peut être utilisé pour changer quoi que ce soit dans les tableaux d’options. Il est nécessaire pour changer les réglages des groupes d’options spéciales 1 et 2.
  • Page 105 Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com Si vous voulez réinitialiser toutes les fonctions à leurs options par défaut, pressez le bouton valet 10 fois et tenez le pressé la 10e fois. Une fois complété, les feux de stationnement clignoteront et la sirène/klaxon sonnera 5 fois pour confirmer la réinitialisation.
  • Page 106 Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com Comment programmer des options avec des télécommandes bidirectionnelles à 5 boutons (F + coffre) pendant 3 secondes, Appuyez sur Appuyez sur Appuyez sur Appuyez sur Appuyez sur Menu ensuite (F + coffre) pendant 3 verrouillage déverrouillage...
  • Page 107 Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com romains Comment programmer des options avec des télécommandes bidirectionnelles avec des chiffres (1 + 2) pendant 3 secondes, ensuite Appuyez sur Appuyez sur Appuyez sur Appuyez sur Appuyez sur Menu (1 + 2) pendant 3 secondes...

  • Page 108: Dépannage

    Système d’alarme et de démarrage CM900 Guide principal www.firstechdata.com ÉTAPE 2: défiler dans le menu en attendant 1 clignotement des feux de stationnement et/ou un bip de la sirène par ligne. ÉTAPE 3: Une fois que vous avez fini de défiler dans le menu, attendez que les feux de stationnement ou le bip de la sirène confirment le numéro de l’option.

  • Page 109: Questions Fréquemment Posées

    A: vous devez programmer le tachymètre avant de démarrer à distance. Aussi, assurez-vous de vérifier les fils de la pédale du frein et de l’allumage sur le CM900. J’essaye de programmer le module de contrôle avec le programmeur d’options OP500 et il clignote “ER 01”...
  • Page 110 A: quand vous mettez l’allumage à ON et tenez pressés les boutons 1 et 4 ou verrouillage et démarrage pendant 2,5 secondes, les feux de stationnement clignoteront 1 fois sur les séries CM900 en montrant V.1. Qu’est-ce que c’est cette fente de cartouche sur le CM900? A: ceci est la fente pour le système de cartouche Blade.
  • Page 111 2 et réglez ces POC au Aux 1 et Aux 2. Révisez la section programmation du “groupe d’options spéciales” de ce manuel. Support technique Le support technique de Firstech est réservé uniquement aux détaillants autorisés. Du lundi au vendredi: 888-820-3690 (7h00 –...
  • Page 112 Vidéos d’opération et de formation https://www.youtube.com/channel/UCvLp0NC-DQnoPJVly7do5Kg Sites d’activation/ « flashing » (de mise à jour) du détaillant: Compte d’activation du Drone: https://install.myfirstech.com “Flashing Site” (site de mise à jour) Idatalink et Firstech: http://compustar.idatalink.com http://arcticstart.idatalink.com http://maestro.idatalink.com/ “Why So Serious... ��” Page 62...
  • Page 113 Tap these two buttons at the same time to turn the horn or siren chirps on or off. Tap these two buttons to activate Passive locking/arming. Your system will lock/arm after 30 seconds if enabled. Firstech, LLC. | 1 700R-600R _QuickCard line.indd 1 2013/6/6 9:02:11...
  • Page 114 AM to 5 PM PST. Also please visit www.compustar.com for a lock and unlock. To exit Valet Mode, tap the Lock and Trunk buttons complete user’s manual. at the same time. Firstech, LLC. | 2 700R-600R _QuickCard line.indd 2 2013/6/6 9:02:11...
  • Page 115 Pressez ces deux boutons simultanément pour activer ou désactiver le klaxon ou les bips de la sirène. Pressez ces deux boutons pour activer le mode passif de verrouillage et d’activation du système de sécurité. Votre système verrouillera/activera après 30 secondes si cette option est activée. Firstech, LLC. | 3 700R-600R _QuickCard line.indd 3 2013/6/6 9:02:11...
  • Page 116 Le verrouillage et déverrouillage de portière continueront de 8h00 à 17h00 HNP . Visitez aussi www.compustar.com pour consulter fonctionner. Pour sortir du mode valet, pressez les boutons verrouillage et la version complète du manuel de l’usager. coffre. Firstech, LLC. | 4 700R-600R _QuickCard line.indd 4 2013/6/6 9:02:12...
  • Page 117 Presione estos dos botones para activar el modo pasivo de cierre de los seguros de las puertas/armado del sistema de seguridad. Su sistema cerrará/armará después de 30 segundos si esta opción está activada. Firstech, LLC. | 5 700R-600R _QuickCard line.indd 5...
  • Page 118 17h00 hora estándar el Pacífico. También visite www.compustar.com los seguros de las puertas seguirá funcionando. Para salir del modo valet, para consultar la versión completa del manual del usuario. presione los botones de cierre y del maletero. Firstech, LLC. | 6 700R-600R _QuickCard line.indd 6 2013/6/6 9:02:13...
