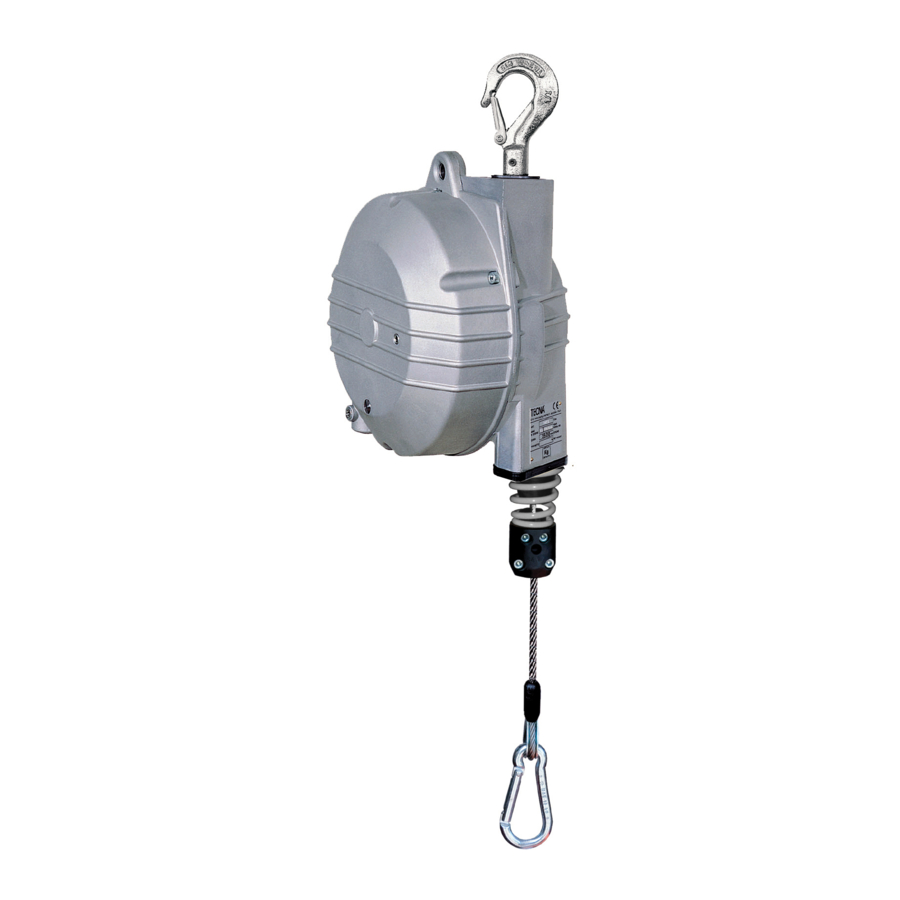

MANUALE D'USO DEL BILANCIATORE
BALANCER OPERATING MANUAL
MANUEL D'UTILISATION DE L'EQUILIBREUR
MANUAL DE USO DEL EQUILIBRADOR
BEDIENUNGSANLEITUNG FÜR FEDERZUG
GEBRUIKSAANWIJZING VOOR DE BALANCER
BALANSEBLOKKENS BRUKERVEILEDNING
BRUKSANVISNING FÖR BALANSBLOCK
ART.
ITEM
9354AX
9355AX
9356AX
9357AX
9358AX
9359AX
kg.
kg.
4 ÷ 7
4.94
7÷10
5.30
10÷14
5.67
14÷18
6.26
18÷22
5.89
22÷25
6.53
Via Meucci, 27 | 40024 Castel S. Pietro Terme | Bologna (Italy)
Tel. +39.051.6954411 | Telefax +39.051.6954490
www.tecna.net | E-mail: sales@tecna.net | vendite@tecna.net
MAN. 9084/1
Edizione 06/2012
N. 2
20331
N. 1
20332
N. 2
20331
N. 1
20332
N. 2
20331
N. 1
20332
N. 2
20331
N. 1
20332
N. 2
20331
N. 1
20332
N. 2
20331
N. 1
20332
N. 2
20331
N. 1
20332
N. 2
20331
N. 1
20332
Advertisement
Table of Contents
Related Manuals for TECNA 9354AX
Summary of Contents for TECNA 9354AX

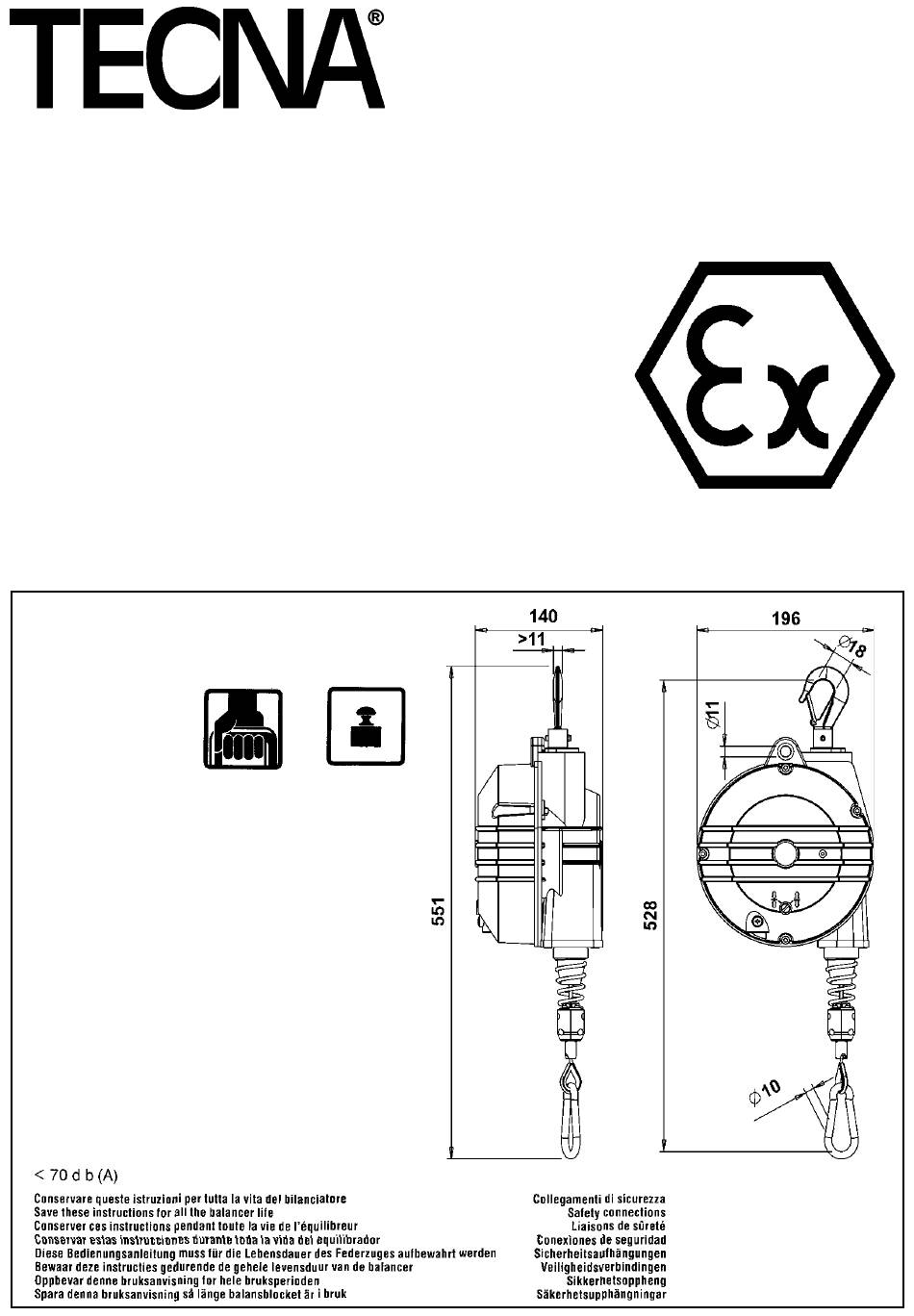

- Page 1 Via Meucci, 27 | 40024 Castel S. Pietro Terme | Bologna (Italy) Tel. +39.051.6954411 | Telefax +39.051.6954490 www.tecna.net | E-mail: sales@tecna.net | vendite@tecna.net MAN. 9084/1 MANUALE D’USO DEL BILANCIATORE BALANCER OPERATING MANUAL MANUEL D’UTILISATION DE L’EQUILIBREUR MANUAL DE USO DEL EQUILIBRADOR BEDIENUNGSANLEITUNG FÜR FEDERZUG...
-
