Quick Start Guide
NetDirector Console
KVM Switch (8- or 16-Port)
or Rackmount KVM Switch
Models: B020-U08-19-K, B020-U08-19KTAA,
B020-U16-19-K or B022-U08
Table of Contents
1. Package Contents
2. System Requirements
3. Installation
4. Basic Operation
5. OSD (On-Screen Display) Operation
6. Warranty and Product Registration
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR
surge protector in our monthly drawing!
tripplite.com/warranty
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2021 Tripp Lite. All rights reserved.
(8-Port)
Español 9 • Français 17
®
1
2
2
3
6
6
8

Advertisement

Table of Contents
loading

Related Manuals for Tripp Lite B020-U08-19-K

Summary of Contents for Tripp Lite B020-U08-19-K

  • Page 1 WARRANTY REGISTRATION Register your product today and be automatically entered to win an ISOBAR ® surge protector in our monthly drawing! tripplite.com/warranty 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support Copyright © 2021 Tripp Lite. All rights reserved.
  • Page 2 • A VGA, SVGA or MultiSync computer with an HD15 port Note: The max resolution for the B020-U08-19-K, B020-U08-19KTAA or B020-U16-19-K is 1280 x 1024, and 2048 x 1536 for the B022-U08. The resolutions of the connected computers must not exceed these limits.
  • Page 3 2. System Requirements 2.4 Operating Systems Version Windows 2000 and higher Linux RedHat 7.1 and higher Linux SuSE 9.0 and higher Linux Mandriva (Mandrake) 9.0 and higher UNIX AIX 4.3 and higher UNIX FreeBSD 4.2 and higher UNIX Sun Solaris 8 and higher Novell Netware 5.0 and higher OS 9 and higher...
  • Page 4 3. Installation 3.2 Rack Mounting for B022-U08 Insert screws to connect to rack Fasten the rack-mount brackets to the rack with user-supplied screws to install in a rack. 3.3 Single-Station Installation 1. Ensure that power to all the connected devices has been turned off. 2.
  • Page 5 3. Installation 3. Use a daisy-chain cable (described in the Cables section) to connect the Chain Out port of the parent unit to the Chain In port of the child unit. The distance between any two KVM switches in a daisy-chain must not exceed 49 ft. (15 m). The distance between the first KVM switch and the last KVM switch in a daisy-chain must not exceed 328 ft.

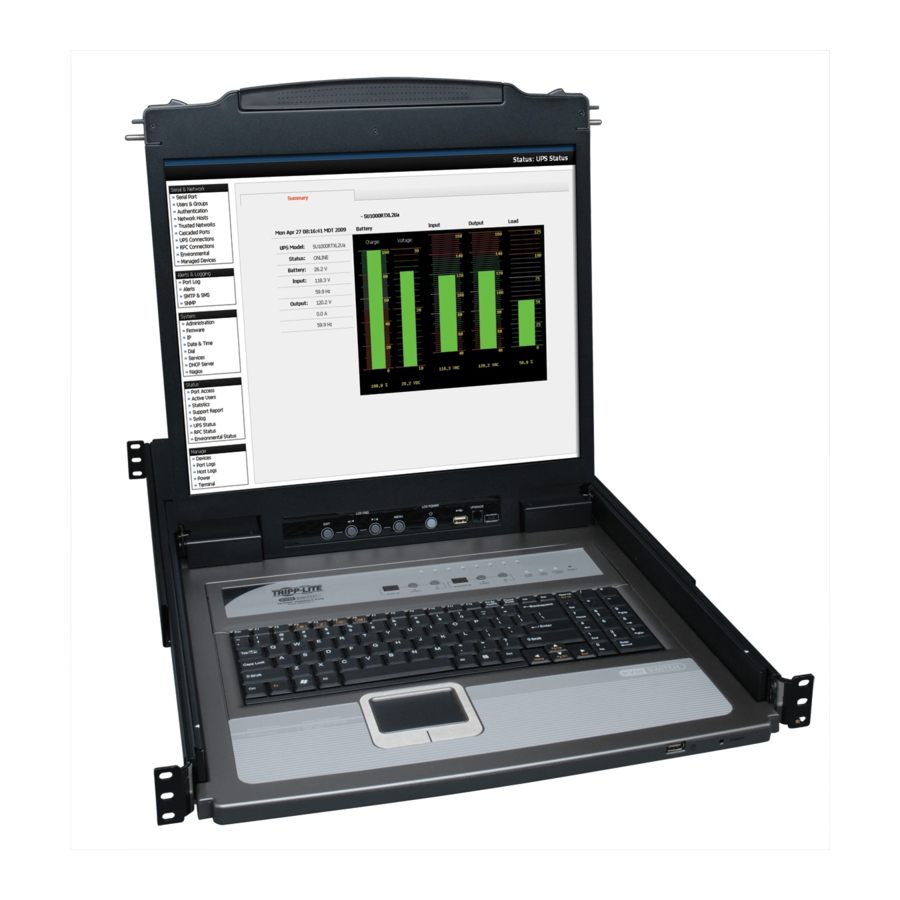

  • Page 6 4. Basic Operation 4.1 Opening the NetDirector Console KVM The console is located under the top cover. To access the console, slide the console module out and raise the cover. Note: As a safety precaution, to keep the console from accidentally sliding out, the console is locked into the “in”...
  • Page 7 5. OSD (On-Screen Display) Operation 5.3 OSD Invocation Sequence Once logged into the KVM switch, you will need to use one of two sequences to open the OSD Main Menu; [Scroll Lock, Scroll Lock] or [Ctrl, Ctrl]. The default OSD invocation sequence is [Scroll Lock, Scroll Lock].
  • Page 8 TRIPP LITE warrants its products to be free from defects in materials and workmanship for a period of one (1) year from the date of initial purchase. TRIPP LITE’s obligation under this warranty is limited to repairing or replacing (at its sole option) any such defective products. To obtain service under this warranty, you must obtain a Returned Material Authorization (RMA) number from TRIPP LITE or an authorized TRIPP LITE service center.

  • Page 9: Table Of Contents

    2. Requisitos del Sistema 3. Instalación 4. Operación Básica 5. Operación del OSD (Menú en Pantalla) 6. Garantía English 1 • Français 17 1111 W. 35th Street, Chicago, IL 60609 EE UU • tripplite.com/support Copyright © 2021 Tripp Lite. Todos los derechos reservados.

  • Page 10: Contenido Del Empaque

    2.1 Computadora • Una computadora VGA, SVGA o MultiSync con un puerto HD15. Nota: La resolución máxima para el B020-U08-19-K, B020-U08-19KTAA o B020-U16-19-K es 1280 x 1024 y 2048 x 1536 para el B022-U08. Las resoluciones de las computadoras conectadas no deben exceder estos límites.

  • Page 11: Instalación

    2. Requisitos del Sistema 2.4 Sistemas Operativos Versión Windows 2000 y superior Linux RedHat 7.1 y superior Linux SuSE 9.0 y superior Linux Mandriva (Mandrake) 9.0 y superior UNIX AIX 4.3 y superior UNIX FreeBSD 4.2 y superior UNIX Sun Solaris 8 y superior Novell Netware 5.0 y superior...
  • Page 12 3. Instalación 3.2 Instalación en Rack para el B022-U08 Inserte los tornillos para conectar al rack Para instalar en un rack, fije los soportes para instalación en rack al rack con los tornillos suministrados por el usuario. 3.3 Instalación de una Sola Estación 1.
  • Page 13 último KVM en una cadena no debe exceder 100 m [328 pies], sin importar el número de KVM en toda la cadena. 4. Use un juego de cables KVM de Tripp Lite (como se describe en la sección de Cables), para conectar los puertos de teclado, video y mouse de una computadora a cualquier puerto disponible en el KVM.

  • Page 14: Operación Básica

    4. Operación Básica 4.1 Apertura del KVM de Consola NetDirector La consola está ubicada bajo la tapa superior. Para acceder a la consola, saque el módulo de consola y levante la tapa. Nota: Como precaución de seguridad, para evitar que la consola se salga accidentalmente, la consola está...
  • Page 15 5. Operación del OSD (Menú en Pantalla) 5.3 Secuencia de Invocación del OSD Una vez que haya ingresado en el KVM, necesitará usar una o dos secuencias para abrir el Menú Principal del OSD: [Bloq Despl, Bloq Despl] o [Ctrl, Ctrl]. La secuencia predeterminada para invocación del OSD es [Bloq Despl, Bloq Despl].

  • Page 16: Garantía

    Garantía Limitada por 1 Año TRIPP LITE garantiza por un (1) año a partir de la fecha de compra inicial que este producto no presenta defectos de materiales ni de mano de obra. La obligación de TRIPP LITE bajo esta garantía está...

  • Page 17: English 1 • Français

    2. Configuration requise 3. Installation 4. Fonctionnement de base 5. Fonctionnement de l'affichage à l'écran 6. Garantie English 1 • Español 9 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

  • Page 18: B020-U16-19-K Ou B022-U08

    • Un ordinateur VGA, SVGA ou MultiSync avec un port HD15 Remarque : La résolution maximale pour B020-U08-19-K, B020-U08-19KTAA ou B020-U16-19-K est 1 280 x 1 024, et 2 048 x 1 536 pour B022-U08. La résolution des ordinateurs connectés ne doit pas excéder ces limites.

  • Page 19: Installation

    2. Configuration requise 2.4 Systèmes d'exploitation Version Windows 2000 et les versions plus récentes Linux RedHat 7.1 et les versions plus récentes Linux SuSE 9.0 et les versions plus récentes Linux Mandriva (Mandrake) 9.0 et les versions plus récentes UNIX AIX 4.3 et les versions plus récentes UNIX FreeBSD 4.2 et les versions plus récentes...
  • Page 20 3. Installation 3.2 Montage en bâti pour B022-U08 Insérer les vis pour connecter au bâti. Fixer les supports pour le montage en bâti au bâti à l'aide des vis fournies par l'utilisateur pour l'installation dans un bâti. 3.3 Installation dans une seule station 1.
  • Page 21 3. Installation 3. Utiliser un câble de connexion en guirlande (décris dans la section Câbles) pour connecter le port Chain Out (sortie pour connexion en guirlande) de l'appareil mère au port Chain In (entrée pour connexion en guirlande) de l'appareil enfant. La distance entre deux commutateurs écran-clavier-souris quelconques dans une connexion en guirlande ne doit pas excéder 15 m (49 pi).

  • Page 22: Fonctionnement De Base

    4. Fonctionnement de base 4.1 Ouverture du commutateur écran-clavier-souris pour console NetDirector La console se trouve sous le couvercle supérieur. Pour accéder à la console, sortir le module de la console en le faisant glisser, puis soulever le couvercle. Remarque : Comme mesure de sécurité, pour empêcher que la console ne glisse accidentellement, la console est verrouillée en position «...
  • Page 23 5. Fonctionnement de l'affichage à l'écran 5.3 Séquence d'appel de l'affichage à l'écran Une fois connecté au commutateur écran-clavier-souris, l'utilisateur devra utiliser l'une de deux séquences pour ouvrir le menu principal de l'affichage à l'écran; [Scroll Lock, Scroll Lock] ou [Ctrl, Ctrl].

  • Page 24: Garantie

    TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation reconnu par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat.
